事件结构

事件结构是一种事件驱动型的编程模式，它需要在外部事件触发的情况下才能触发程序的运行，如按钮被按下、鼠标移动等，当事件发生时，自动触发一段程序运行，即回调函数，类似于硬件中断，因此也节省了CPU资源。

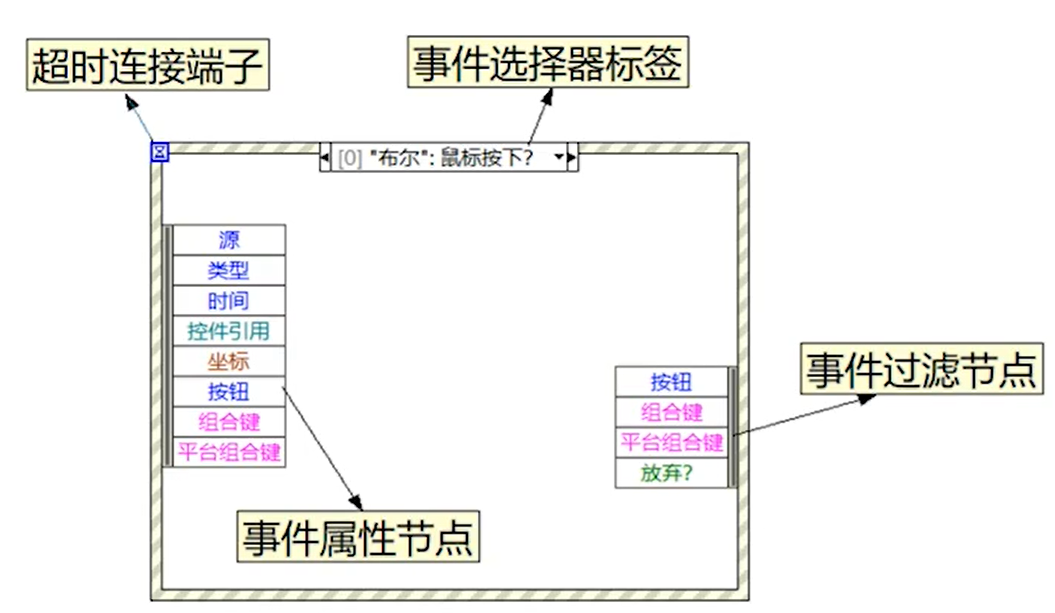

基本构成：
在这里插入图片描述

事件分类：

按事件发生的时间分类

通知型事件：可以理解成事后事件，例如一个控件的值改变事件，操作系统首先监测到键盘或鼠标的变化，然后通知前面板，等LabVIEW自身改变了控件的值后，最后才产生“值改变”事件。
过滤型事件：可以理解成事前事件，在LabVIEW处理事件之前，首先将权力交给开发人员，来决定事件是否继续或终止。过滤型事件的名称以问号结束。

案例：当鼠标进入数值输入控件时，改变其控件的文本背景颜色，否则2秒后其数值输入控件中的值自动加1。

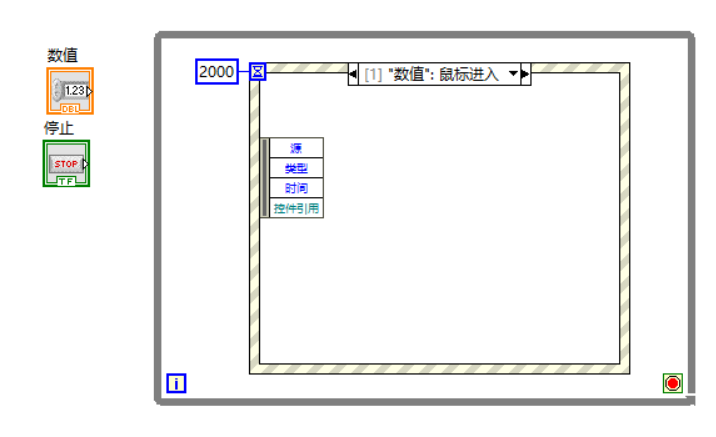

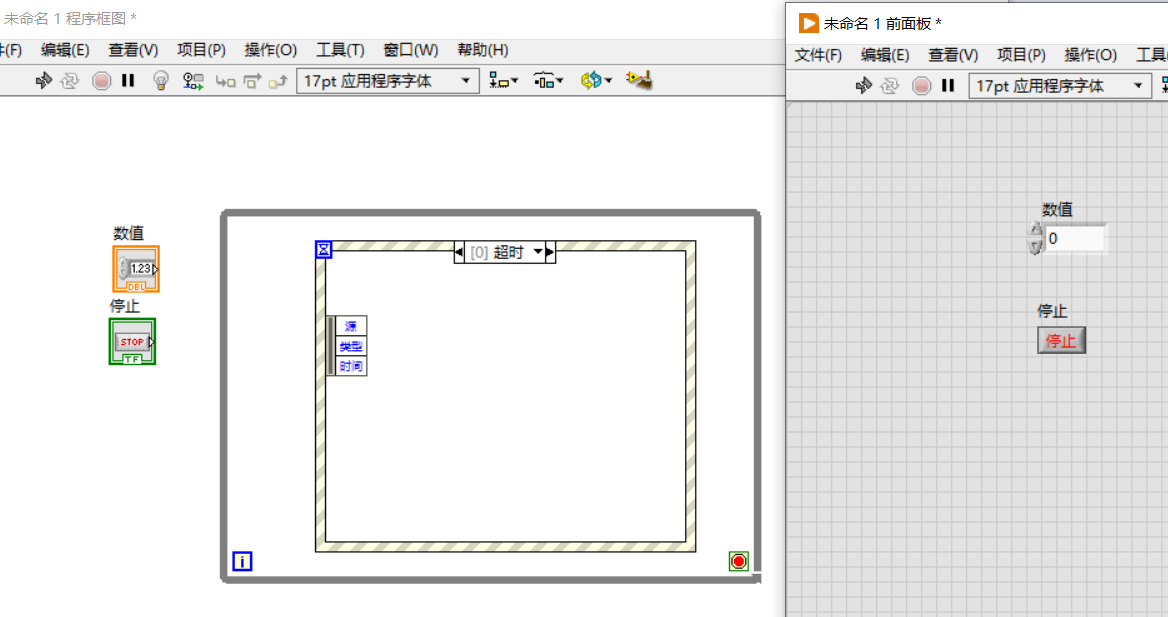

在程序框图中放置while循环结构和事件结构，在前面板中放置数值输入控件和停止按钮。

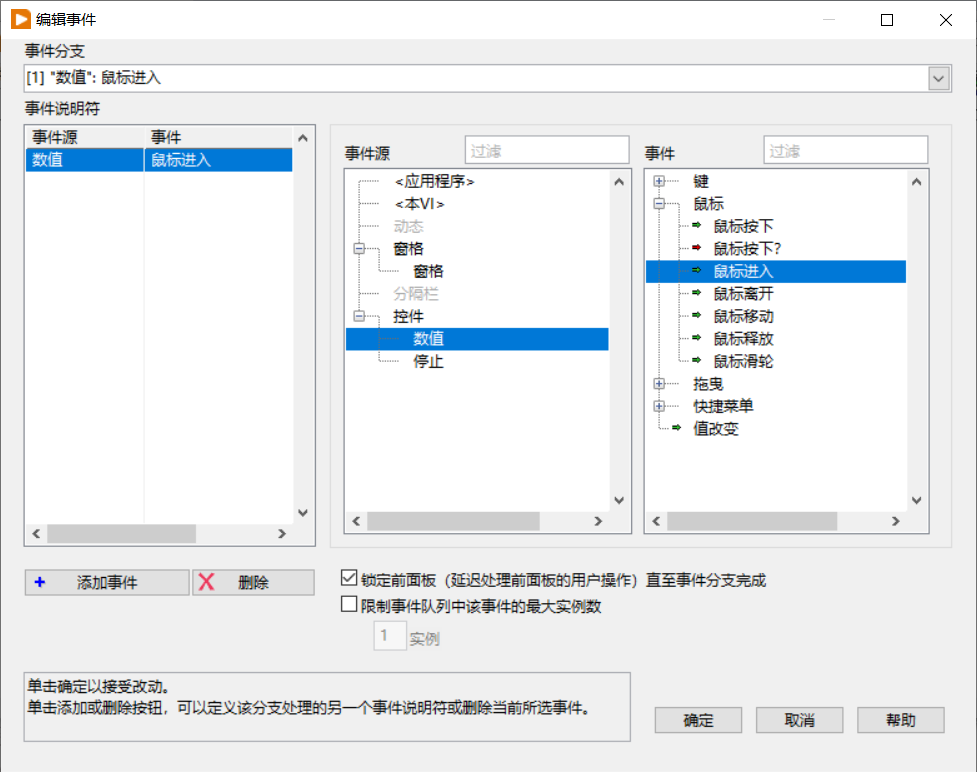

添加事件分支，设置数值控件的事件为鼠标进入，再添加一个事件分支，设置停止按钮的事件为值改变，最后设置超时事件为2s。

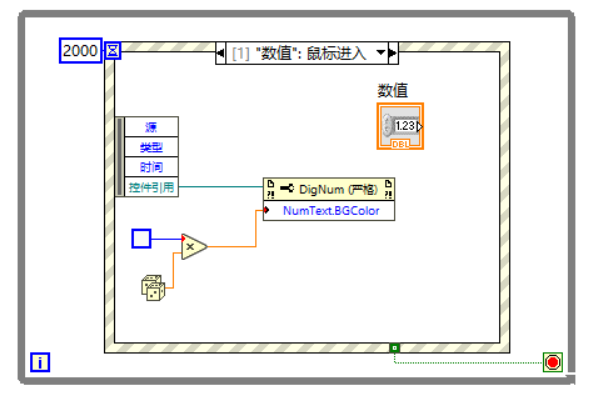

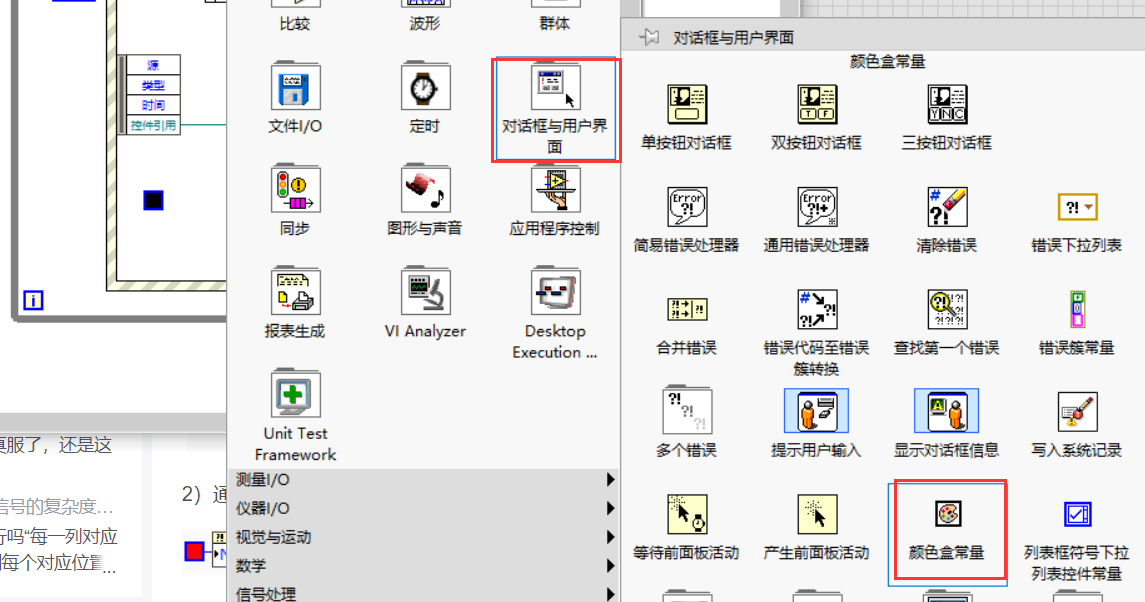

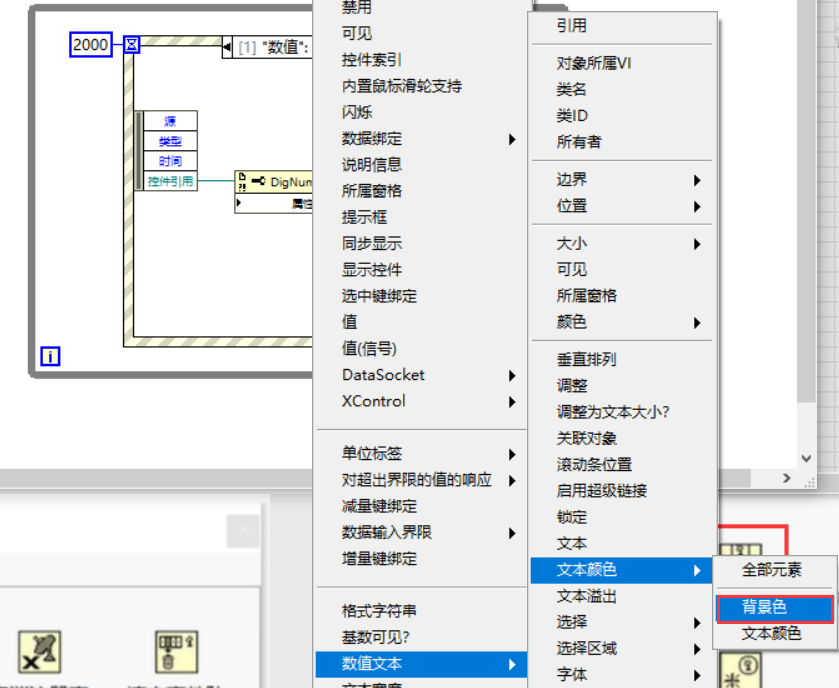

在程序框图中，鼠标右键-应用程序控制-属性节点，转化为写入，然后与控件引用连接，接着点击属性-数值文本-文本颜色-背景色，鼠标右键-对话框与用户界面-颜色盒常量，最后将颜色盒常量与随机数相乘，连接到属性节点中。

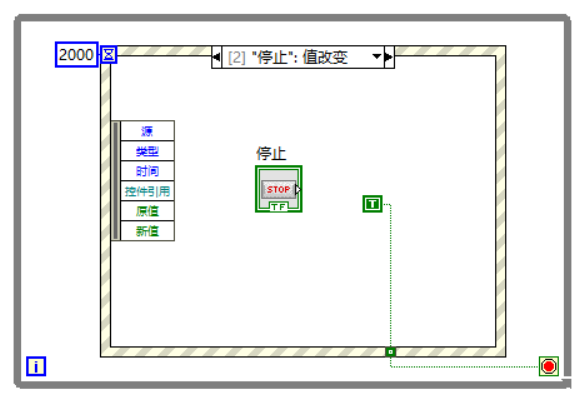

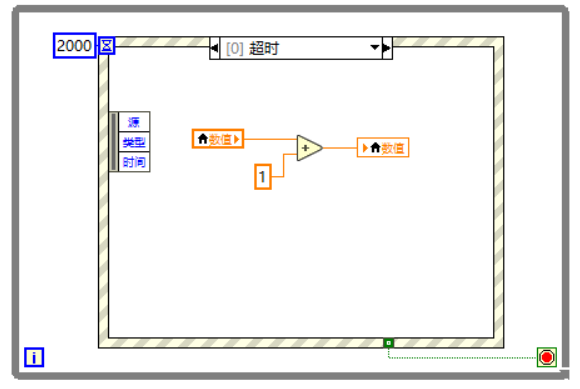

设置停止事件和超时事件。

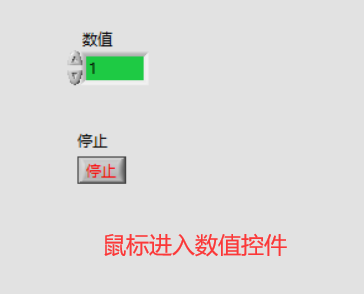

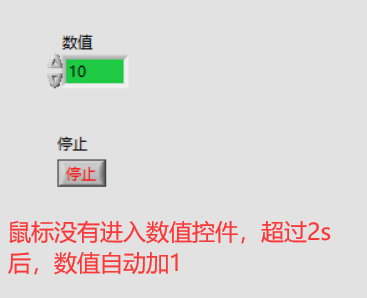

运行结果。

动态事件只有注册之后才可以使用。
在这里插入图片描述

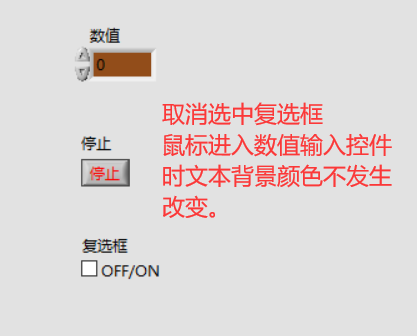

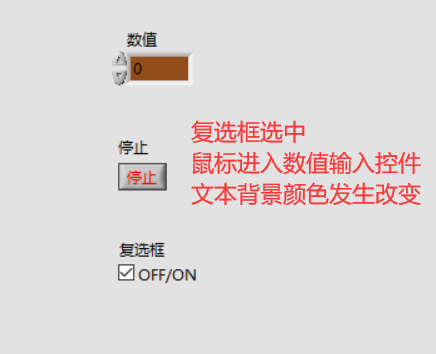

案例一：使用注册事件，当点击选中复选框按钮时，实现鼠标进入数值输入控件时文本背景颜色发生改变，当取消选中复选框按钮时，实现鼠标进入数值输入控件时文本背景颜色不会发生改变。

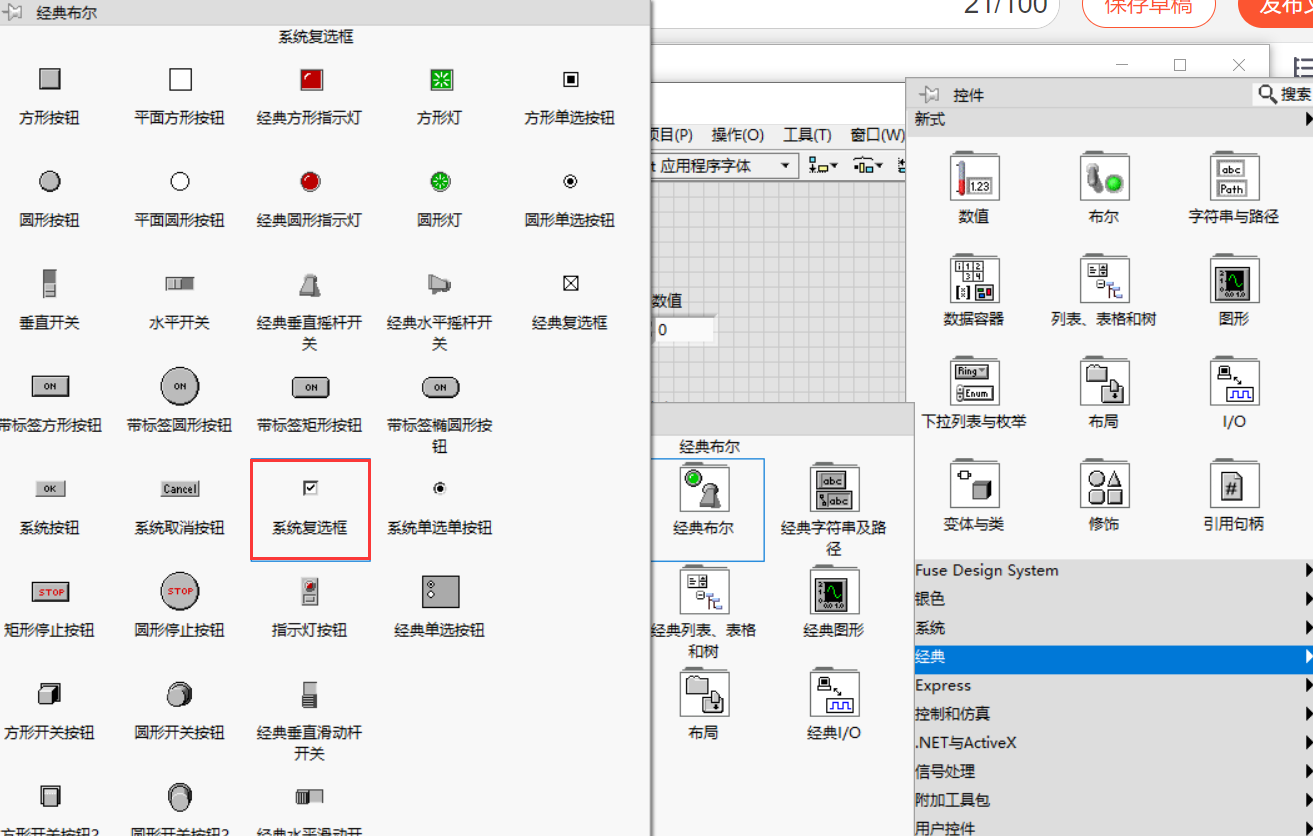

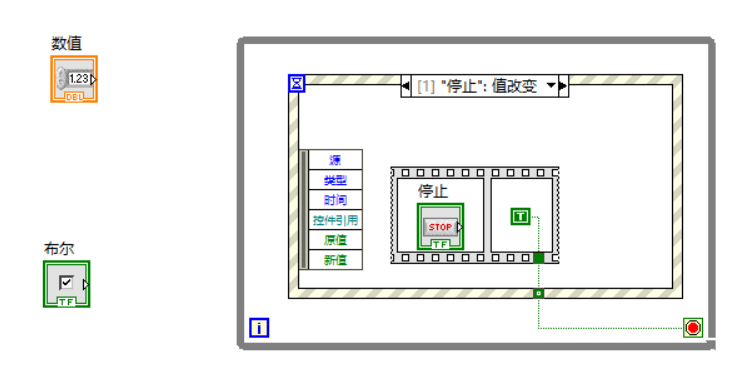

在前面板中，创建数值输出控件和停止按钮，然后鼠标右键-经典-经典布尔-系统复选框，选择复选框按钮；在程序框图中放置好while循环结构和事件结构，并设置好“停止”事件分支。

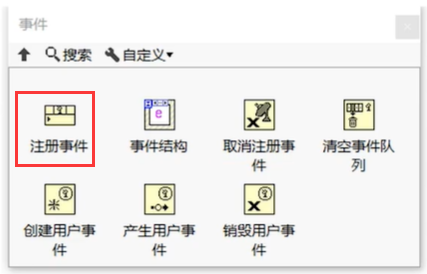

在程序框图中，鼠标右键-对话框与用户界面-事件-注册事件，选中数值控件，鼠标右键-创建-引用，将数值的引用与注册事件连接，然后选择其事件为鼠标进入。

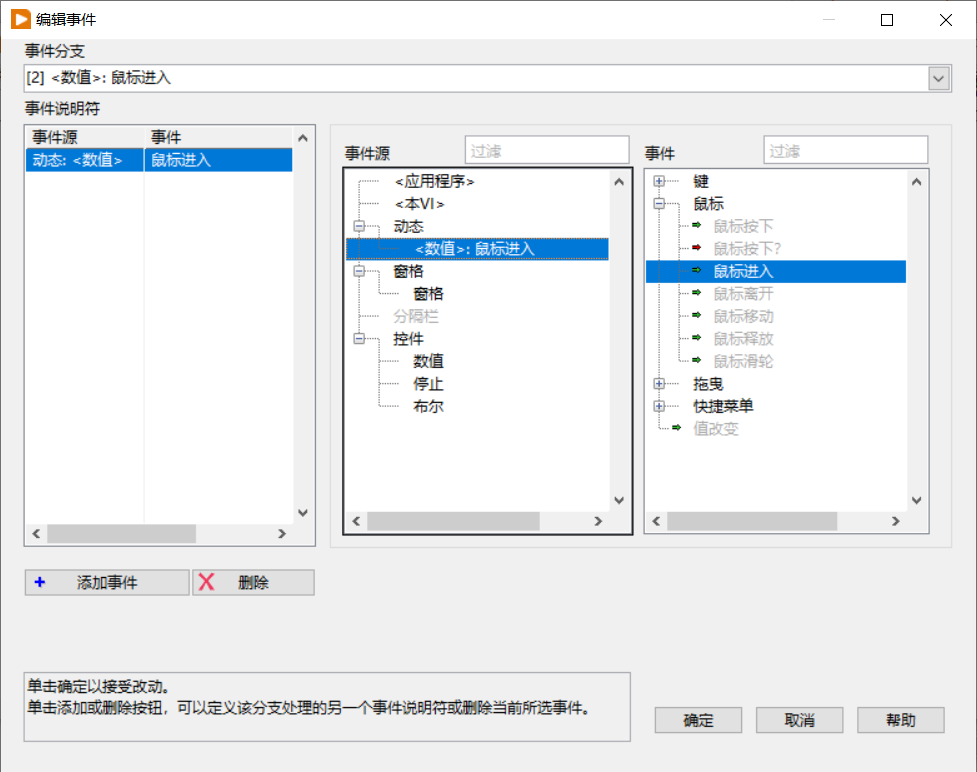

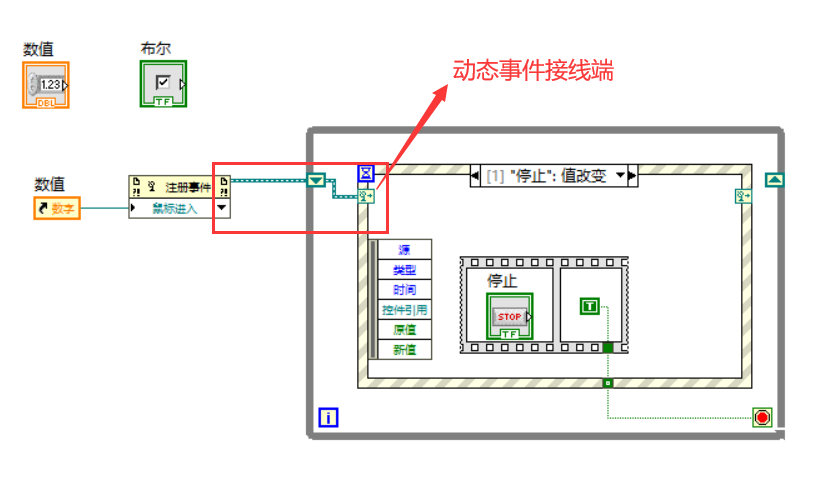

鼠标选中while循环结构，然后添加移位寄存器，接着选中事件结构，鼠标右键-显示动态事件接线端，这时，再添加事件分支，可看到有动态事件。

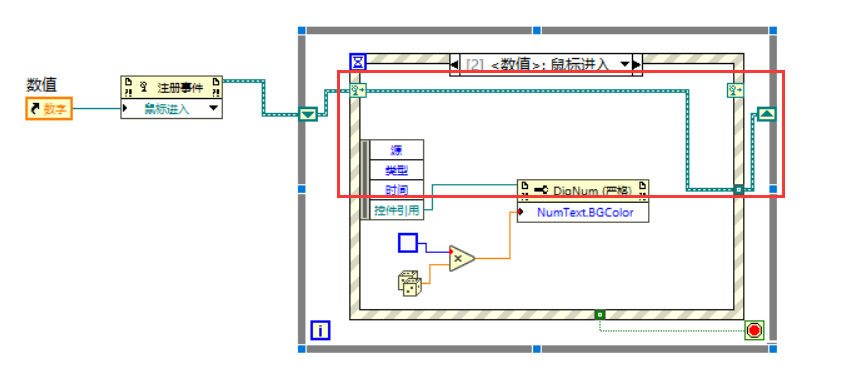

然后在 <数值>：鼠标进入的事件分支中，设置数值输入控件文本背景颜色变化的操作。

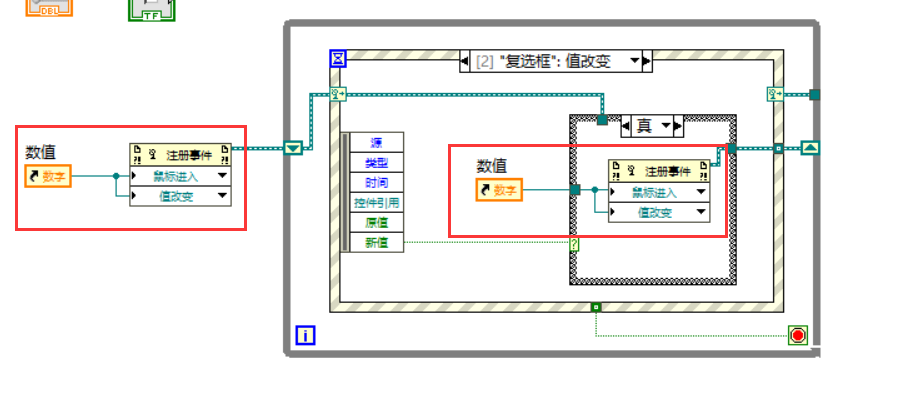

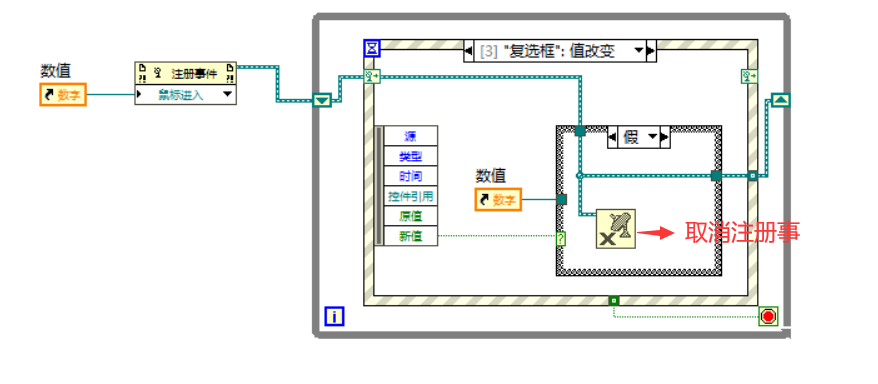

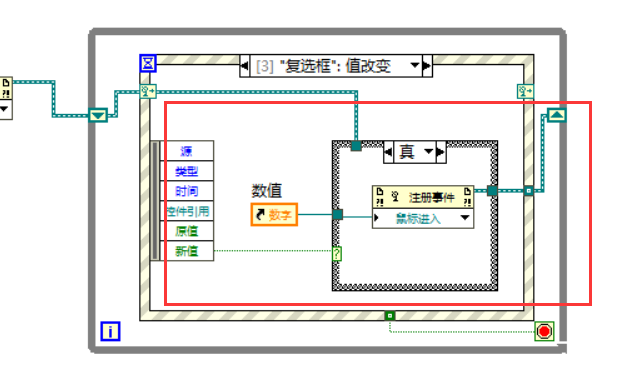

继续添加事件分支，设置复选框的事件为值改变，并在该事件中放置条件结构，最后设置复选框起始为选中状态，相应的设置如下图所示。

在这里插入图片描述

案例二：在案例一的基础上增加值改变的注册事件，当数值输入控件中的值发生改变时，则弹出窗口，显示数值控件中的值。

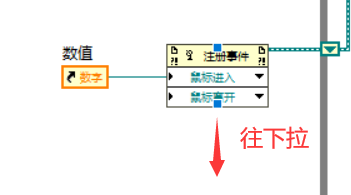

在注册事件的控件中往下拉，即可增加注册事件，并将事件修改为值改变即可。

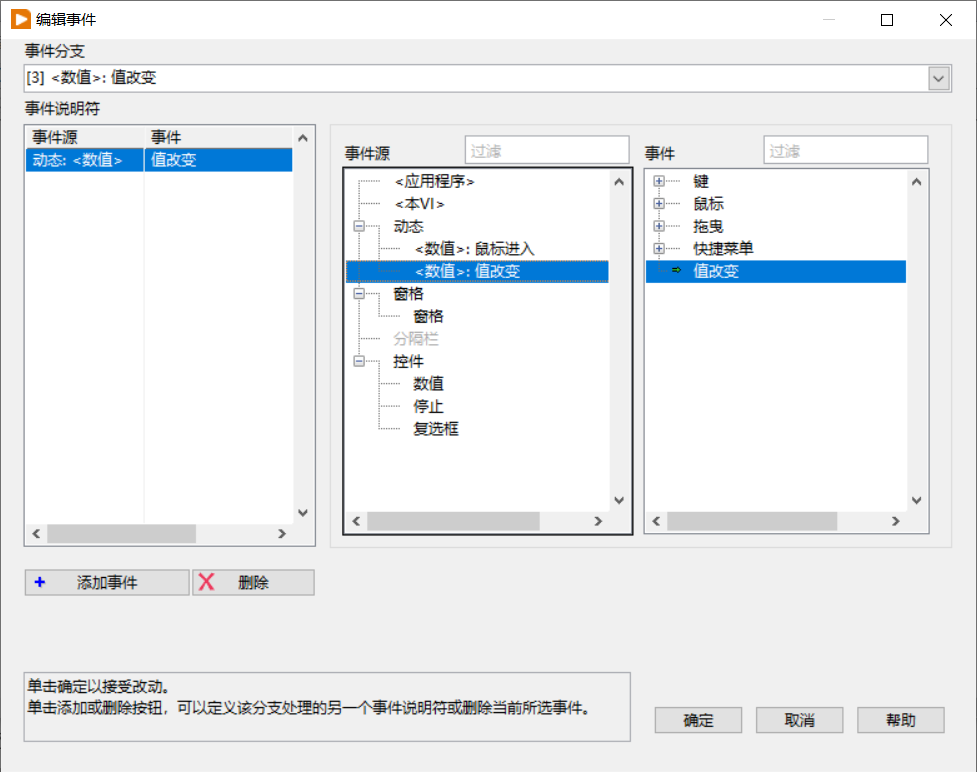

添加事件分支，添加动态源为 <数值>: 值改变。

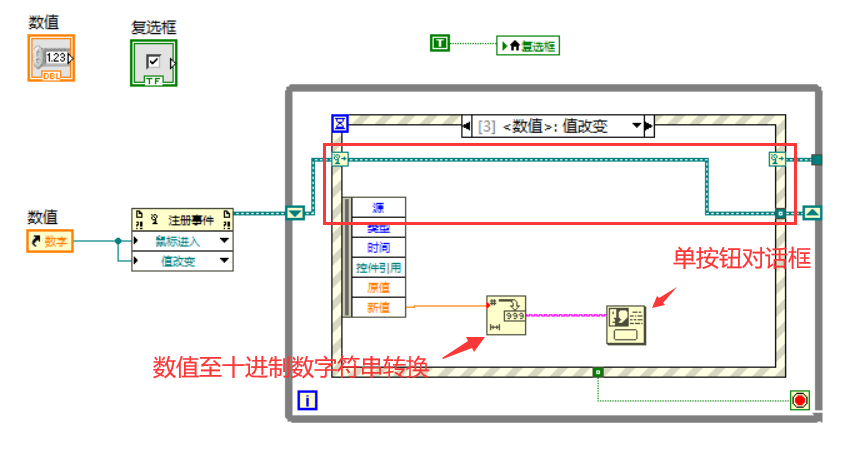

在程序框图中，鼠标右键-字符串-数值/字符串转换-数值至十进制数字符串转换，将其与新值连接起来，接着鼠标右键-对话框与用户界面-单按钮对话框，将其与数值至十进制数字符串转换连接。

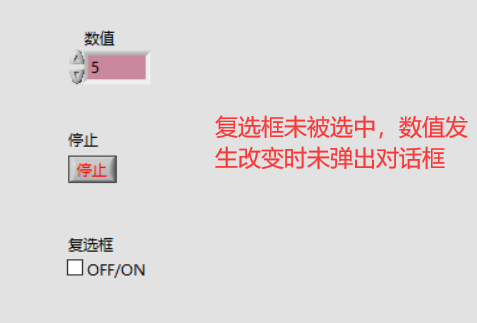

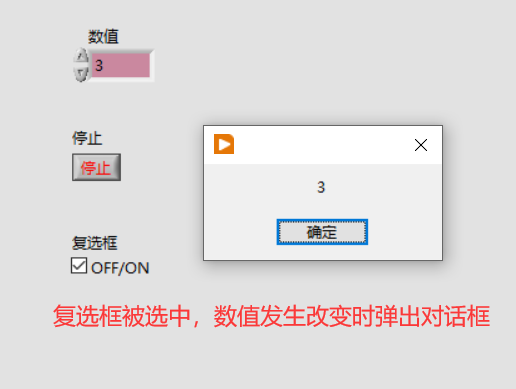

运行结果如下。

用户事件是一种特殊的动态事件，它是通过“创建用户事件”节点来创建的，而事件的产生是由开发人员在编程中决定何时产生此事件的，最后需要去销毁。
在这里插入图片描述

案例：使用用户事件，当字符串中的值发生改变时，弹出对话框，并显示字符串。

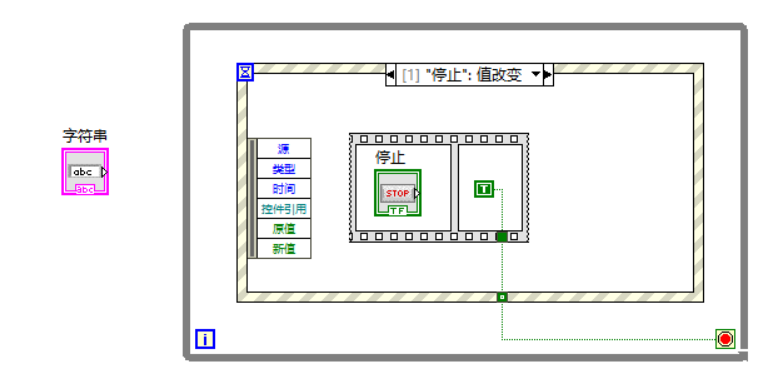

创建一个字符串显示控件和停止按钮，并在程序框图中设置好“停止”事件分支。

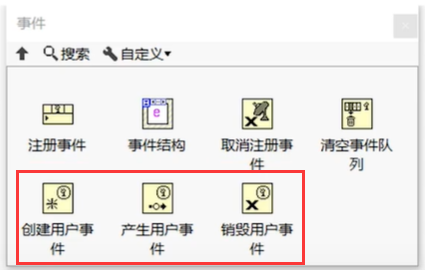

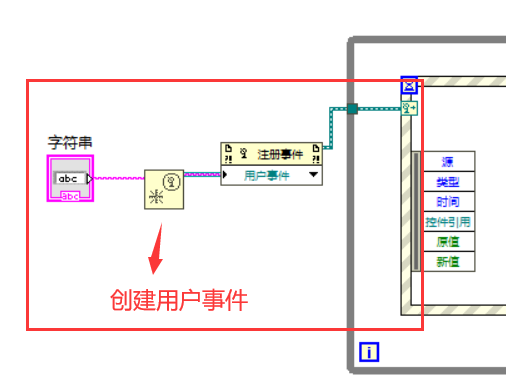

在程序框图中，鼠标右键-对话框与用户界面-事件-创建用户事件，再放置注册事件，将其连接起来，最后连接到事件结构的动态事件接线端上。

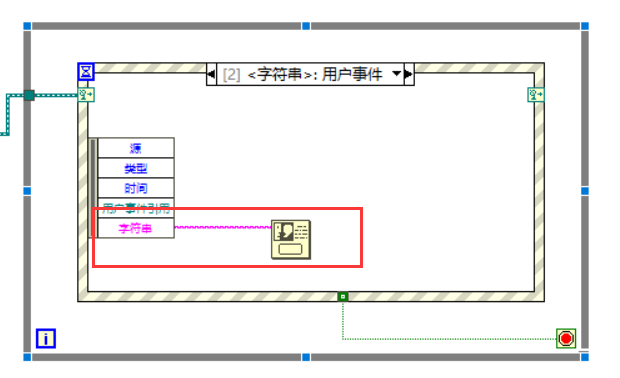

添加事件分支，创建动态事件为 <字符串>: 用户事件，并创建单按钮对话框将其与字符串连接到一起。

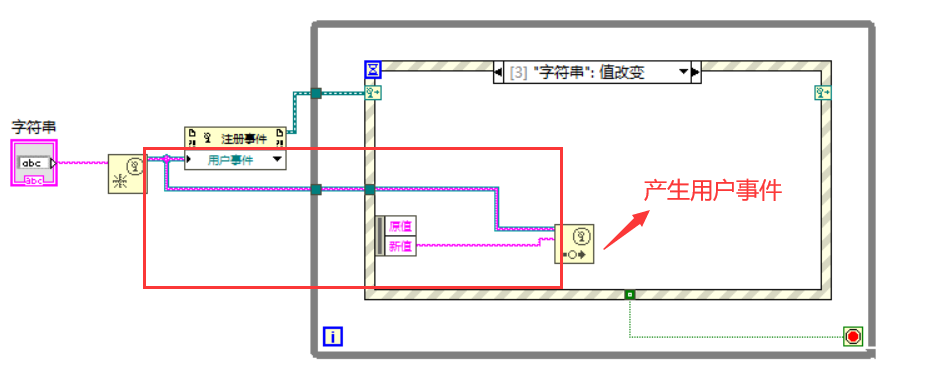

添加事件分支，为 “字符串”: 值改变事件，放置产生用户事件控件，并与新值和创建用户事件的接线端进行连接。
这样的目的是，当字符串中的值发生改变时，则进入到该事件分支中，触发产生用户事件，接着再进入到用户事件的分支中。

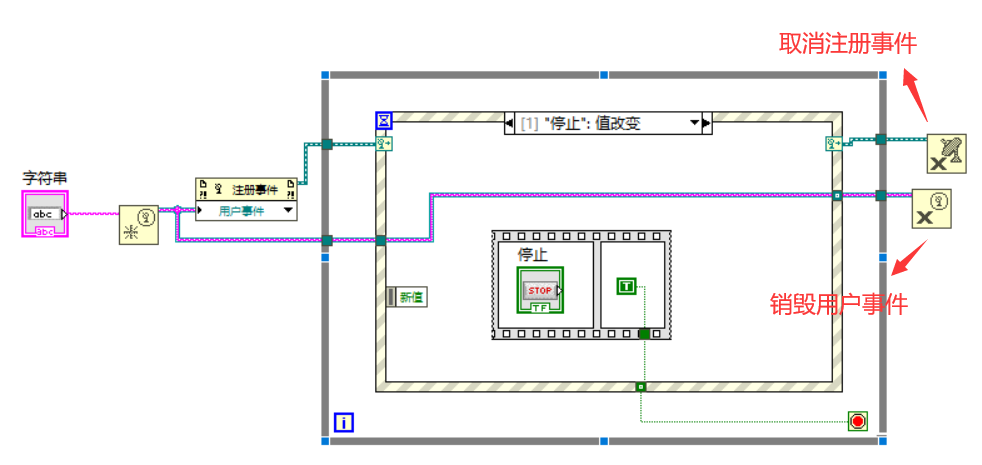

最后运行结束需要销毁注册事件和用户事件。

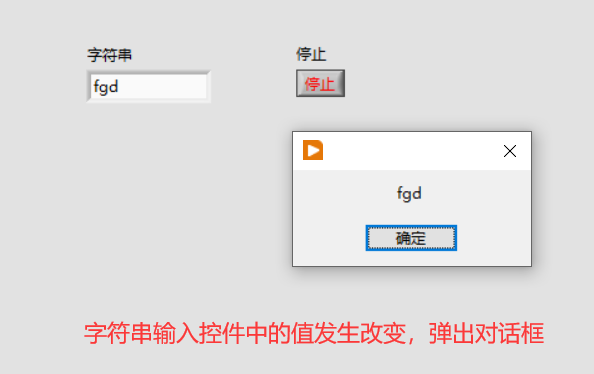

运行结果。
