【普中51单片机教程 - 1】：LED灯的操控（8位LED移位）

Keil创建项目

---

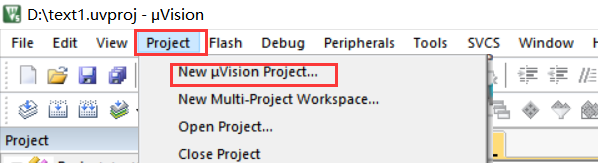

• Project——>New μVision Project…


• 根据开发板上的芯片，选择AT89C52

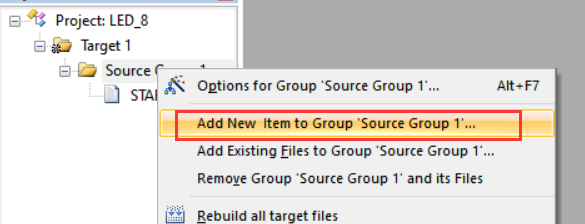

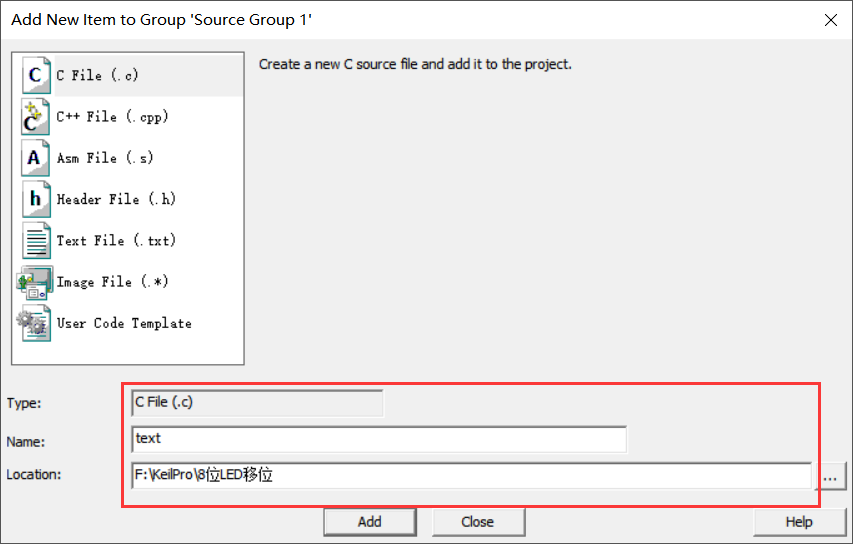

• 在Source Group 1下创建一个.C文件


LED灯的操控

---

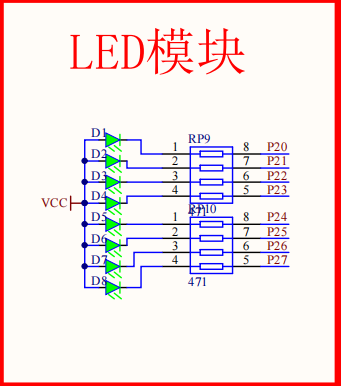

• 通过LED模块原理图得知LED灯由P2管脚控制，当为高电平——灯灭，为低电平——灯亮。


8位LED移位（移位实现）

通过左移位的方式实现8位LED灯移位。

知识补充：
1、左移位
有符号数，右补0：10101010<<1 = 01010100
无符号数，右补0：10101010<<1 = 01010100
2、右移位
有符号数，左补符号位：10101010>>1 = 11010101
无符号数，左补0：10101010>>1 = 01010101

#include<reg51.h>

unsigned char leds, i;
void delay()
{


	int i, j;
	for(i=0;i<1000;i++)
		for(j=0;j<10;j++);
}

int main()
{


	while(1)
	{


		leds = 0xfe;
		for(i=0;i<8;i++)
		{


			P2 = leds;
			delay();
			leds = (leds<<1) | 0x01;
