BGP联邦综合实验

要求：

1. AS1存在两个环回，一个地址为192.168.1.0 /24该地址不能在任何协议中宣告
    AS3存在两个环回，一个地址为192.168.2.0 /24该地址不能在任何协议中宣告， 最终要求这两   个环回可以相互通讯，AS1的另一个环回为10.0.0.0/24，AS3的另一个环回为11.0.0.0/24
2.整个AS2的IP地址为172.16.0.0/16 请合理分配
3.AS间的骨干链路IP地址随意定制
4.使用BGP协议让整个网络所有设备的环回可以互相访问
5.减少条目数量，避免环路出现

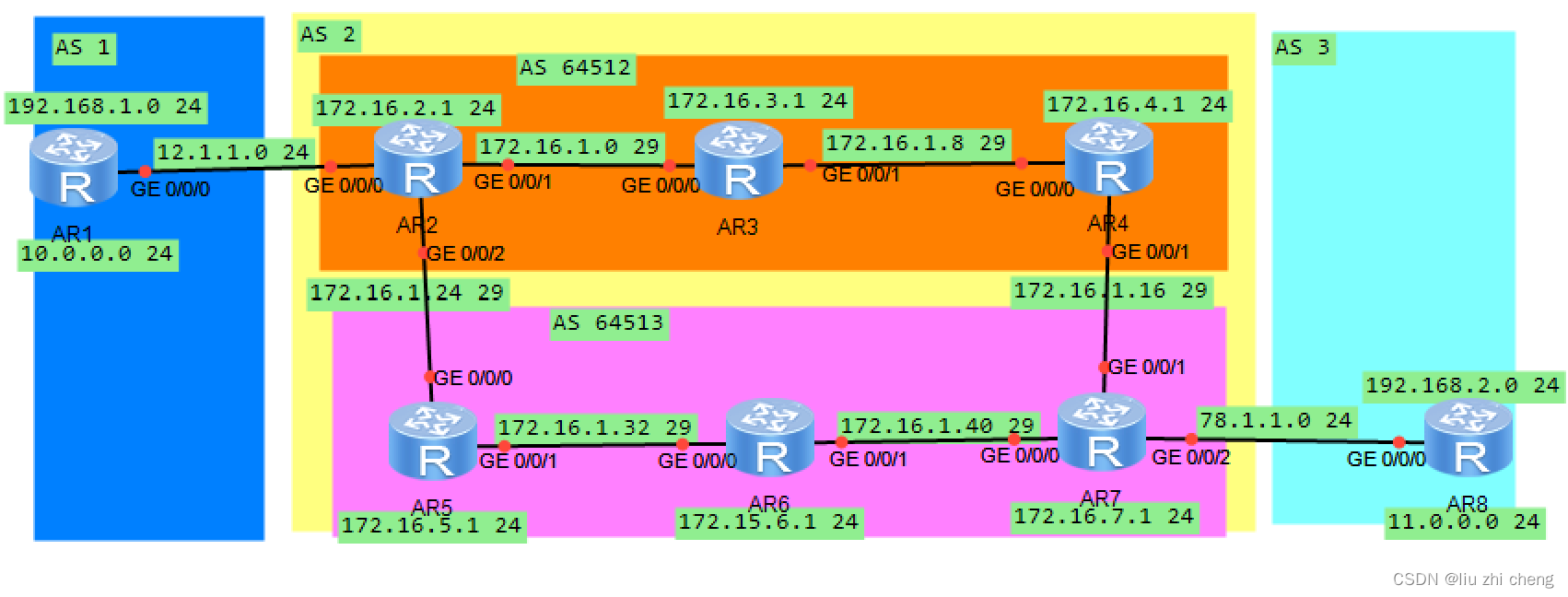

1.划分IP地址、配置IP地址及环回接口

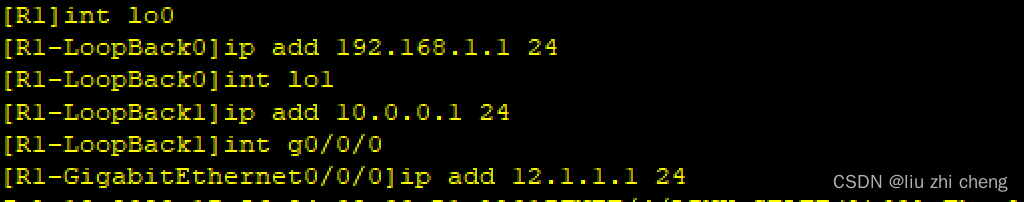

R1：

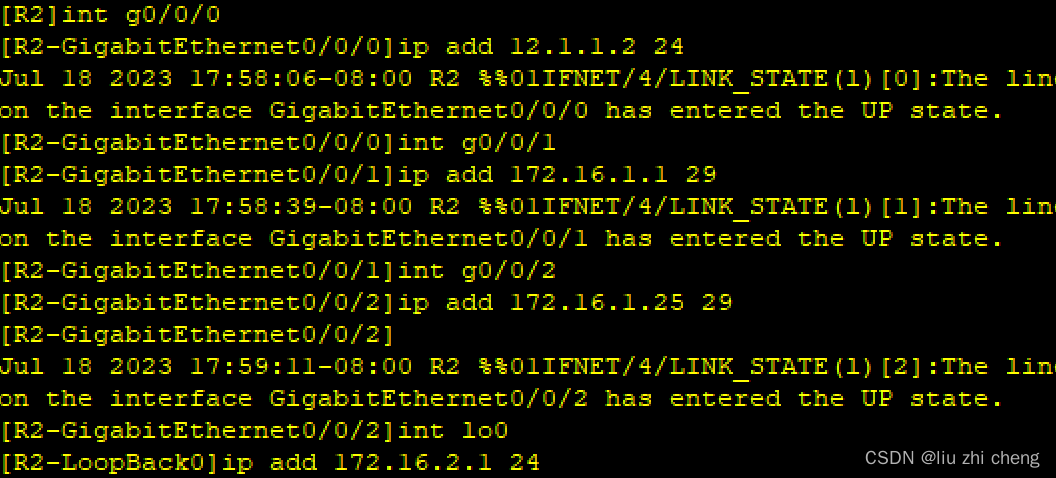

 R2：

 R3—R8同理。

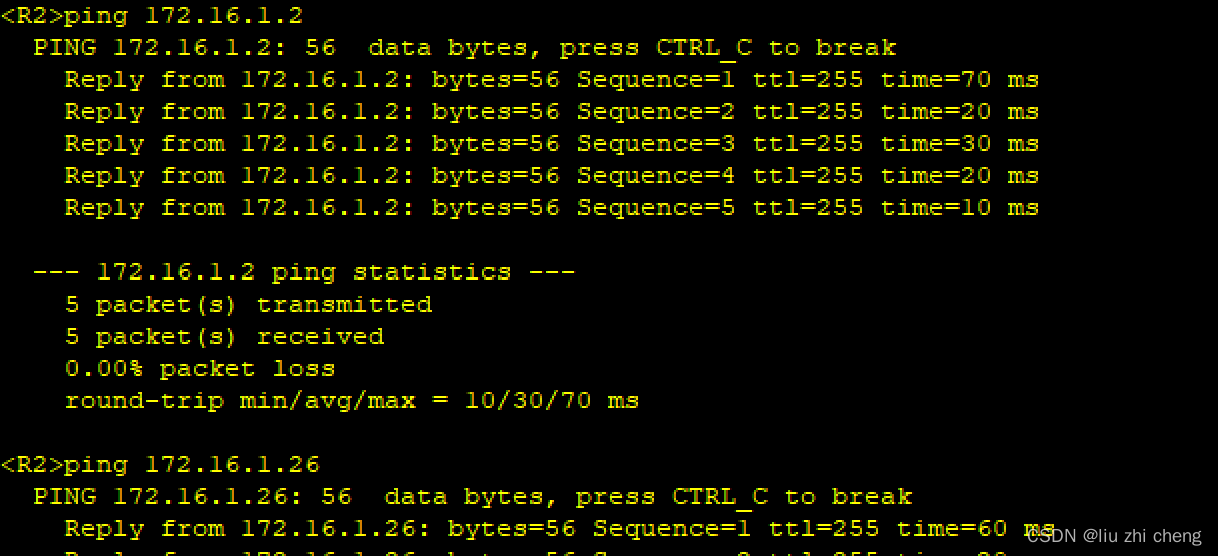

IP配置完成后，ping命令验证是否通路，以R2为例

2.AS2区域用OSPF建立邻居

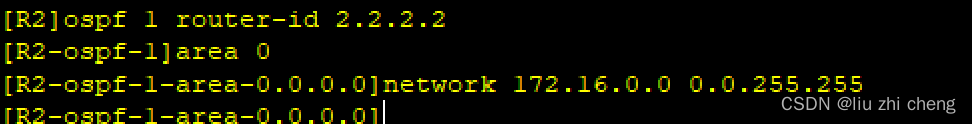

以R2为例：

 R3—R7同理。

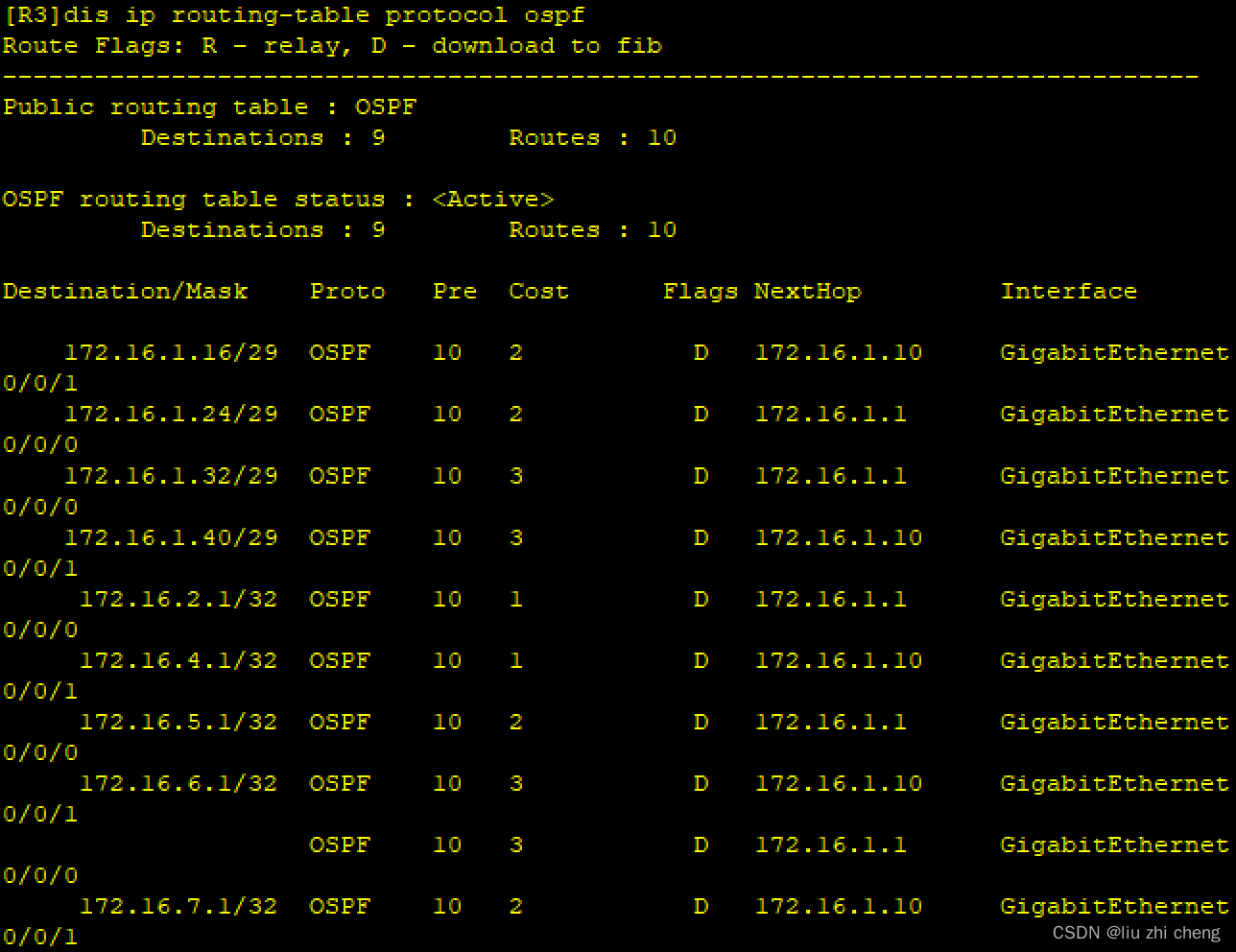

检查OSPF表，以R3为例

 3.对所有设备启用BGP协议，并进行对等体的建立

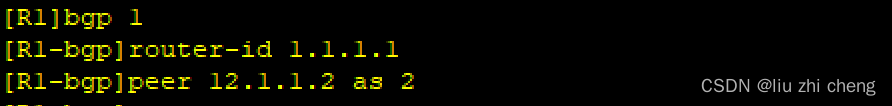

R1：

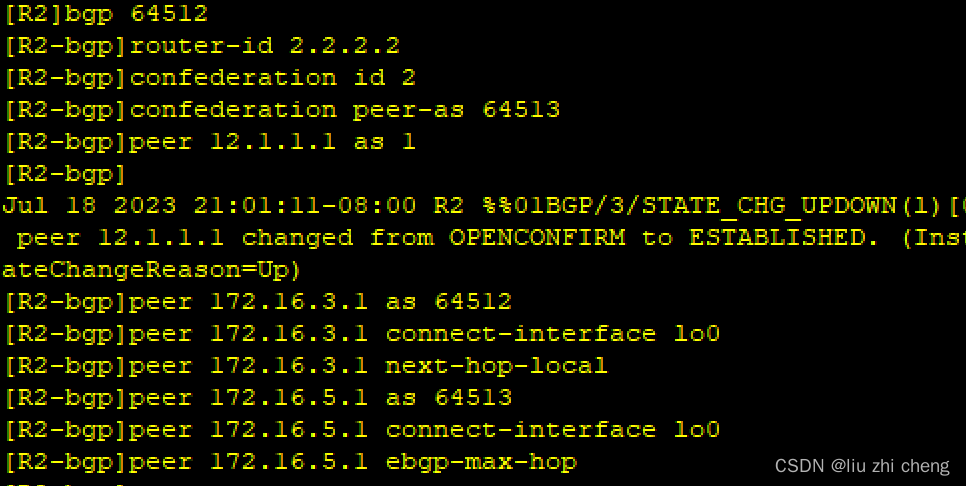

 R2：

[R2-bgp]peer 172.16.5.1 next-hop-local

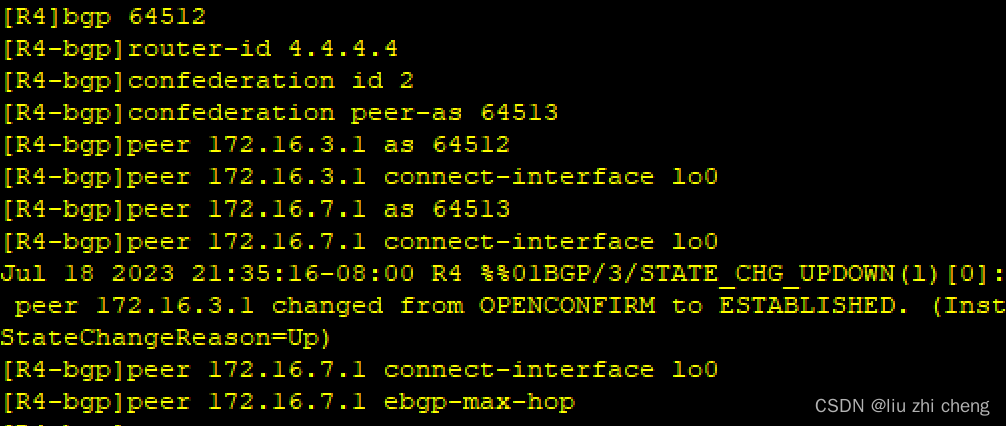

 R4：

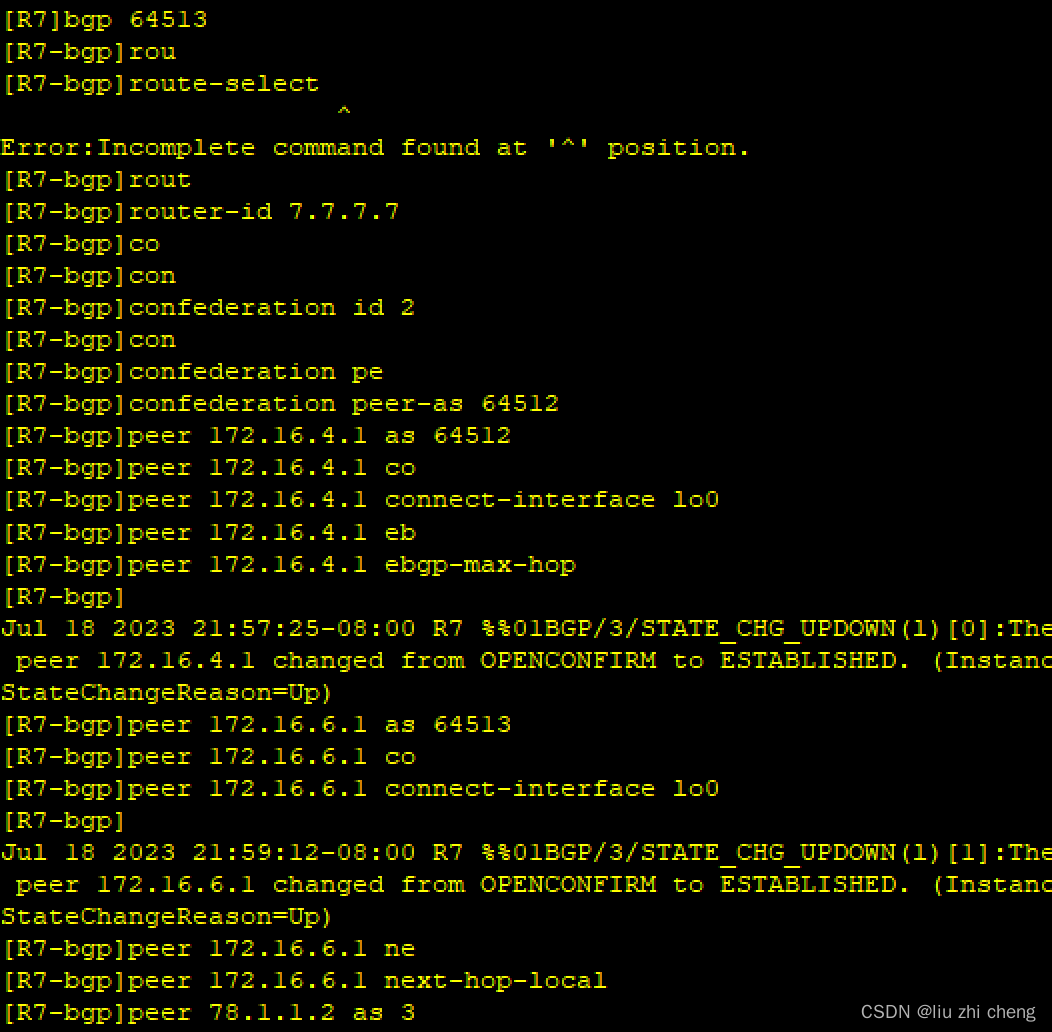

R7：

[R7-bgp]peer 172.16.4.1 next-hop-local

R3,R5,R6,R8同理。

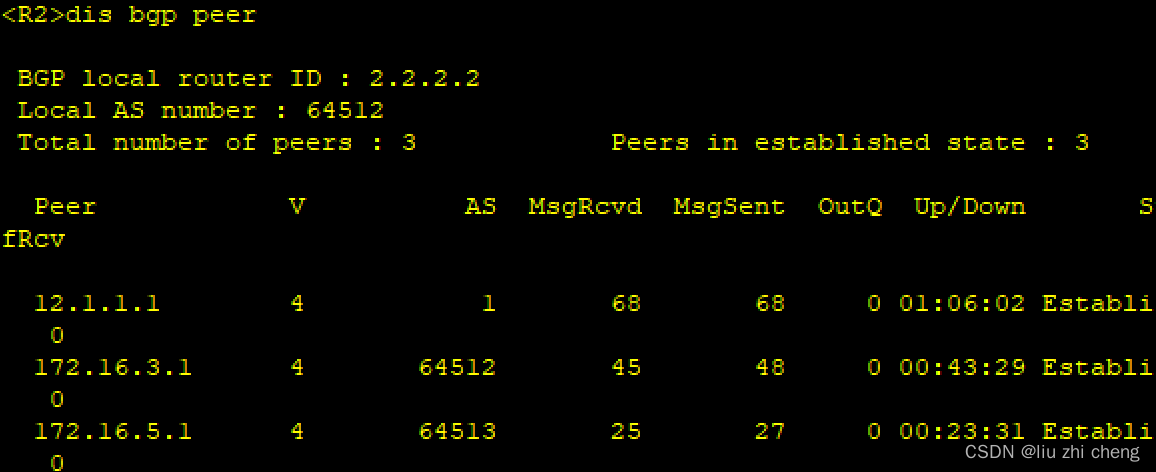

查看bgp表，以R2为例

4.发布路由信息

R1：

 R8：

 5.破除IBGP之间的水平分割，配置路由反射器

R3：

 R6：

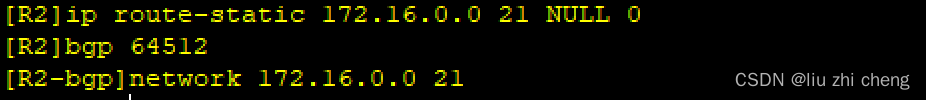

 6.做空接口、汇总以及宣告

R2：

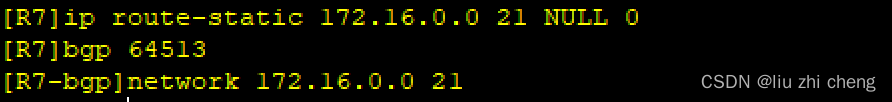

 R7：

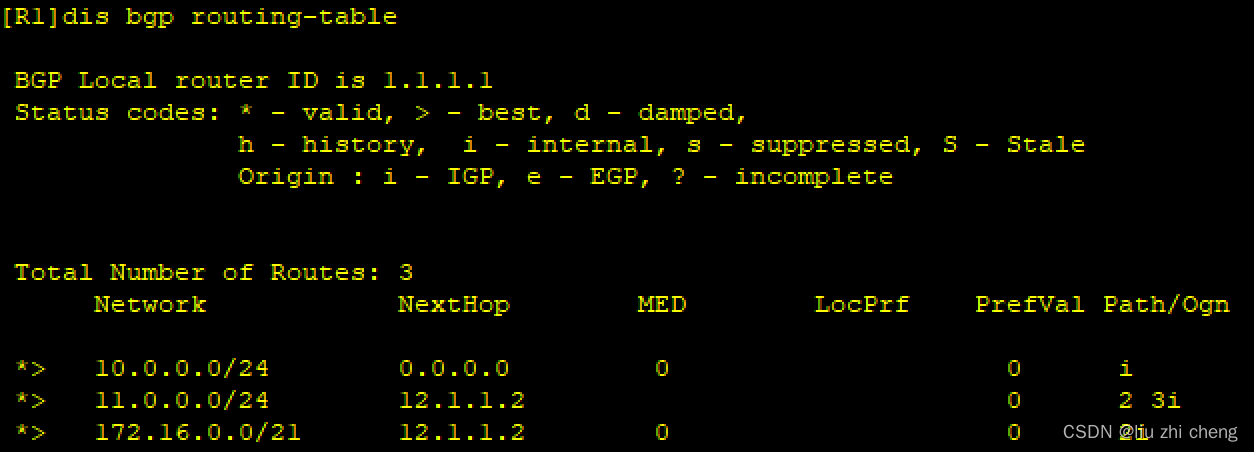

 查看R1的bgp表：

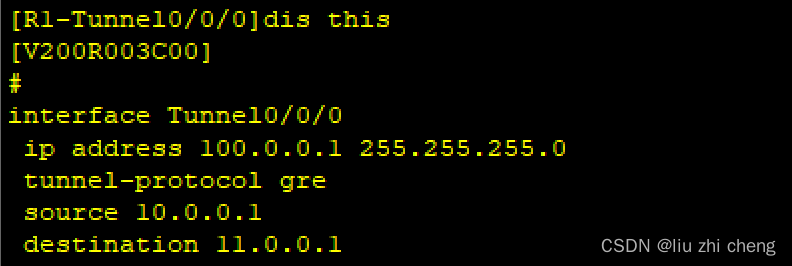

 7.建立（VPN）GRE隧道，来实现两个环回的通讯

R1：

写一条静态指向R8，下一跳为R8的tunnel接口IP地址（访问R8的环回走隧道）：

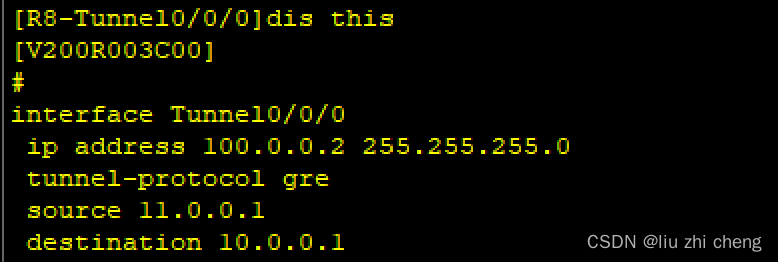

 R8：

写一条静态指向R1，下一跳为R1的tunnel接口IP地址：

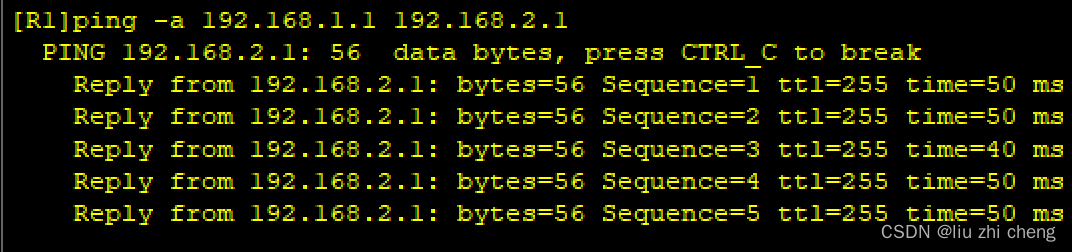

 8.R1与R8未宣告的环回接口之间的通讯
