FPGA零基础学习：VGA协议驱动设计

VGA（Video Graphics Array）视频图形阵列是 IBM 于1987年提出的一个使用模拟信号的电脑显示标准。VGA具有分辨率高、显示速率快、颜色丰富等优点。VGA 接口不但是CRT 显示设备的标准接口，同样也是 LCD 液晶显示设备的标准接口，具有广泛的应用范围。

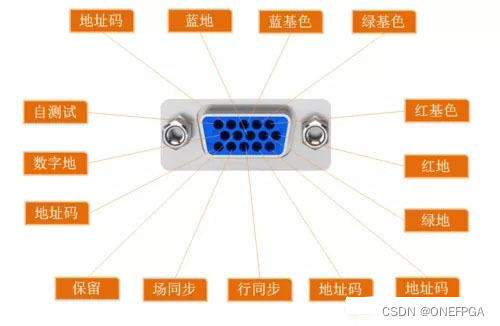

VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口是一种D型接口，上面共有15针孔，分成三排，每排五个。其中比较重要的是3根 RGB 彩色分量信号和2根扫描同步信号 HSYNC 和 VSYNC 针。其母头插座引脚编号图如下图所示：

三基色是指通过其他颜色的混合无法得到的“基本色”。由于人的肉眼有感知RGB（红绿蓝）三种不同颜色的锥体细胞，因此色彩空间通常可以由RGB三种基本色来表达。

自然界中的绝大部分彩色，都可以由三种基色按一定比例混合得到。

所以VGA接口中，表示颜色分量的只有红绿蓝三种基色。由于VGA接口的三基色为模拟信号值，FPGA无法输出，所以在FPGA的IO到VGA接口中间要有对应的数字量转模拟量的电路。

SANXIN – B01中采用电阻网络来实现数字量转模拟量的功能。

像素是指由图像的小方格组成的，这些小方块都有一个明确的位置和被分配的色彩数值，小方格颜色和位置就决定该图像所呈现出来的样子。可以将像素视为整个图像中不可分割的单位或者是元素。不可分割的意思是它不能够再切割成更小单位，它是以一个单一颜色的小格存在。每一个点阵图像包含了一定量的像素，这些像素决定图像在屏幕上所呈现的大小。

VGA显示器上每一个像素点可以很多种颜色，由R、G、B三种颜色构成。如果每个像素点采用3位二进制数表示，即R用1bit表示，G用1bit表示，B用1bit表示，则此像素点一共可以显示8种颜色；如果每个像素点采用8位二进制数表示，即R用3bit表示，G用3bit表示，B用2bit表示，则此像素点一共可以显示256种颜色
