Xilinx FPGA 编程技巧之常用时序约束

本文详细介绍了Xilinx FPGA编程中的时序约束,包括输入约束的系统同步和源同步输入,寄存器到寄存器约束的周期、异步时钟域处理,以及输出约束的系统同步、源同步输出和虚假、多周期路径约束,提供了相应的时序约束语法示例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

基本的约束方法

为了保证成功的设计,所有路径的时序要求必须能够让执行工具获取。最普遍的三种路径以及异常路径为:

  • 输入路径(Input Path),使用输入约束
  • 寄存器到寄存器路径(Register-to-Register Path),使用周期约束
  • 输出路径(Output Path),使用输出约束
  • 具体的异常路径(Path specific exceptions),使用虚假路径、多周期路径约束

一、 输入约束Input Constraint

OFFSET IN约束限定了输入数据和输入时钟边沿的关系。

1.系统同步输入约束System Synchronous Input

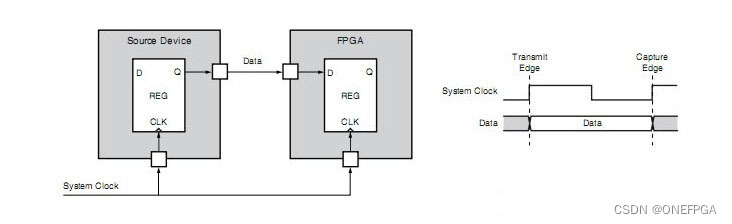

在系统同步接口中,同一个系统时钟既传输数据也获取数据。考虑到板子路径延时和时钟抖动,接口的操作频率不能太高。

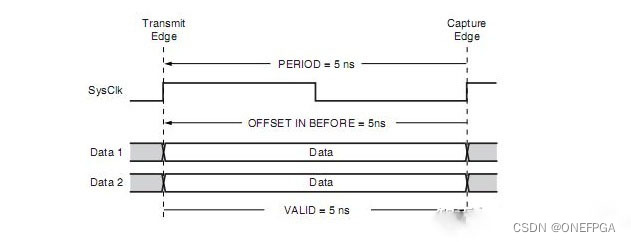

上述时序的约束可写为:

NET "SysClk" TNM_NET = "SysClk";

TIMESPEC "TS_SysClk" = PERIOD "SysClk" 5 ns HIGH 50%;

OFFSET = IN 5 ns VALID 5 ns BEFORE "SysClk";

2. 源同步输入约束Source Synchronous Input
