今天来分享一下如何将PCB的3D图到导出来，我们除了采用截图工具之外，AD软件自带一个3D实时快照功能，可以自动生成图片。

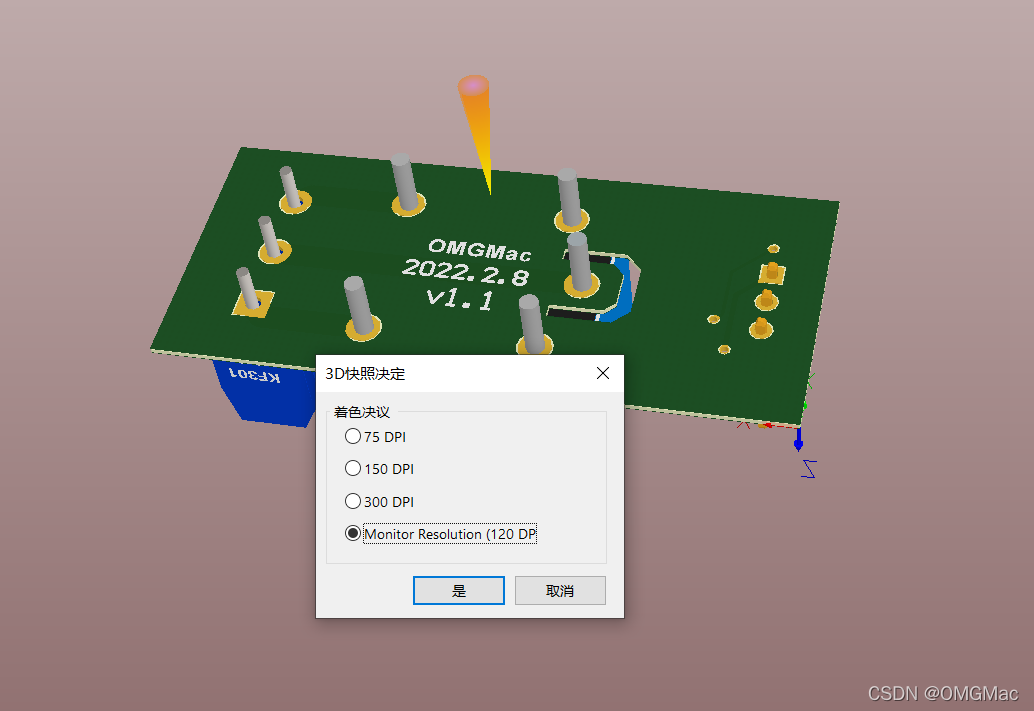

只要我们在3D模式下按下“crtl + c”后，AD就会弹出如图所示提示：
在这里插入图片描述

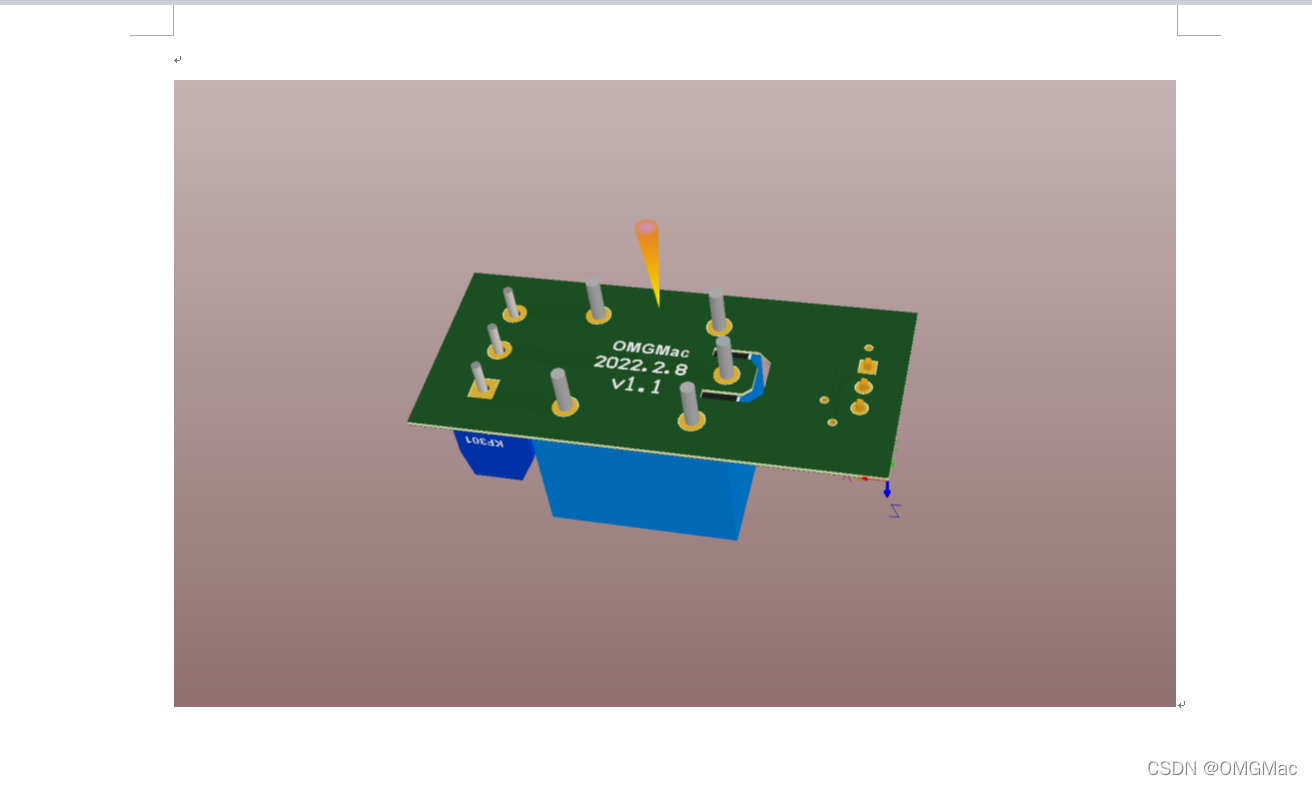

该窗口是提示我们选择多大的分辨率来创建实时快照，这里可以选择默认的120 DP，而生成的图像(Bitmap格式)也就是位图，会存储在Windows剪辑板中，我们可以输出在Word里面看一下，如下图所示：
在这里插入图片描述

本人水平有限，上述信息仅供学习参考，如有错误和不妥之处，请多多指教。
另外创作不易，请勿抄袭，如果有帮助到大家的话希望大家可以点个赞，谢谢~
