【3】CH347应用--USB TO JTAG进行FPGA调试下载

        上节已经为OpenOCD增添了CH347的JTAG接口，

        本文将用来展示，如何使用OpenOCD来操作CH347的JTAG接口对FPGA进行程序的下载，其可固化到FPGA的Flash中达到下载的效果。【2】CH347应用--在OpenOCD添加CH347-USB转JTAG接口_OIDCAT的博客-优快云博客_openocd添加芯片https://blog.youkuaiyun.com/OIDCAT/article/details/126876159?spm=1001.2014.3001.5501

1、过程分析

        在CH347的Mode3（UART+JTAG模式）下，通过JTAG先将Bit流程序文件下载入FPGA中，Bit文件将操作FPGA的SPI控制器，将JTAG数据转换为SPI数据写入Flash，此步骤即将BIN文件写入，从而实现其程序固化过程。

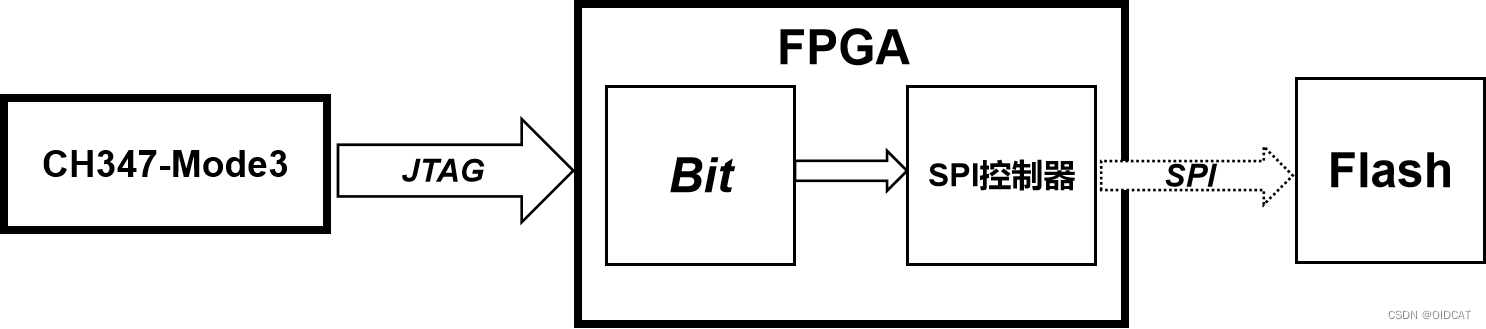

        其中转换作用的Bit文件，我们可借助Github开源项目 GitHub - quartiq/bscan_spi_bitstreams: FPGA gateware and pre-build bitstreams that expose SPI over JTAG. The protocol is implemented (among others) by openocd.FPGA gateware and pre-build bitstreams that expose SPI over JTAG. The protocol is implemented (among others) by openocd. - GitHub - quartiq/bscan_spi_bitstreams: FPGA gateware and pre-build bitstreams that expose SPI over JTAG. The protocol is implemented (among others) by openocd.https://github.com/quartiq/bscan_spi_bitstreams来实现，其流程框图大致如下：

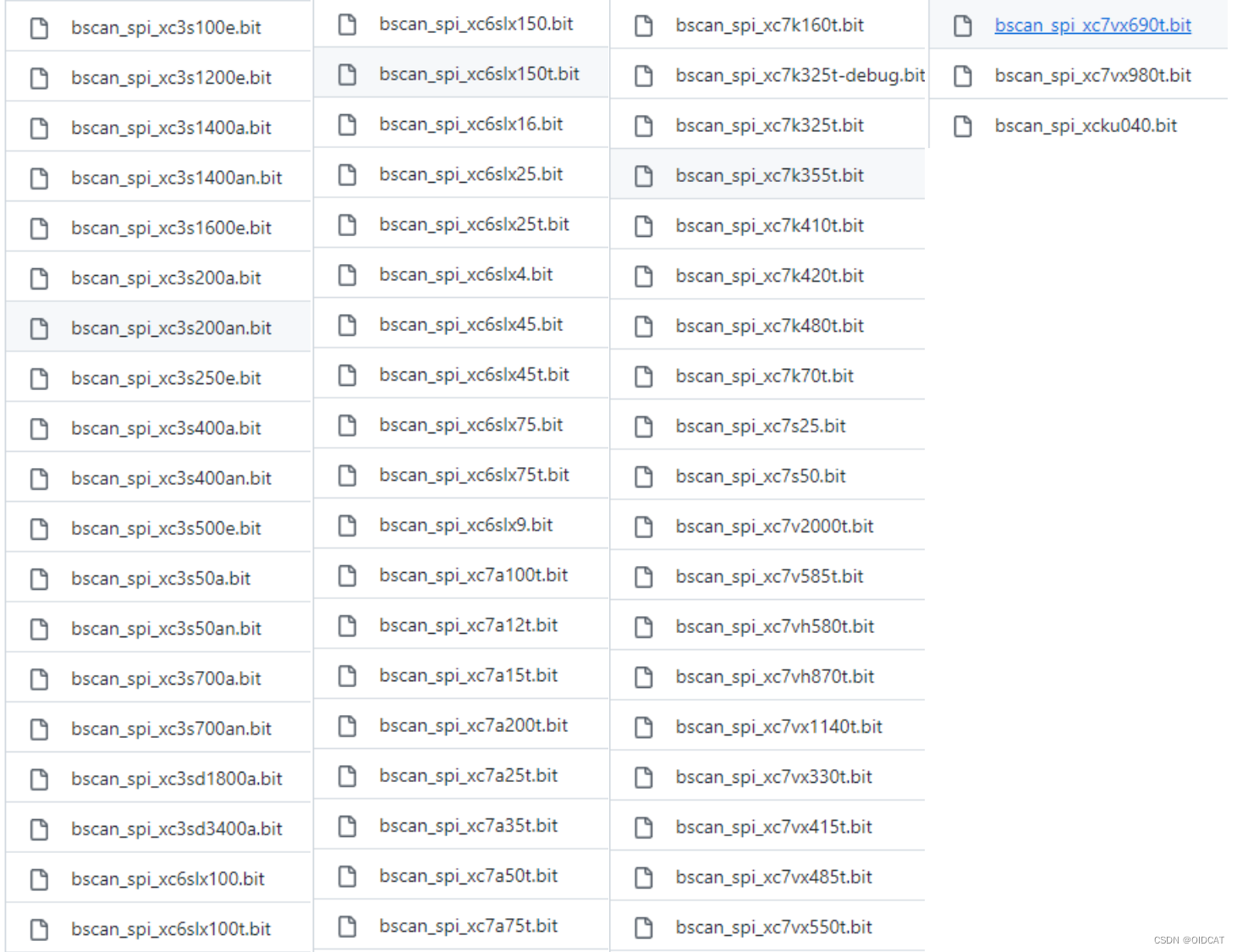

        当前支持FPGA型号列表如下：



2、实现操作

          此处选用FPGA为Xilinx的xc7a35t。编写CFG文件，使用"openocd -f"指定来调用。

          将CFG文件命名为ch347-xilinx-flashDn.cfg

# 指定CH347-JTAG 调试器
adapter driver ch347
ch347 vid_pid 0x1a86 0x55dd

# 设置TCK时钟频率
adapter speed 10000

# 指定操作的TARGET，加载OpenOCD中JTAG-SPI驱动
source [find cpld/xilinx-xc7.cfg]
source [find cpld/jtagspi.cfg]

# 设置TARGET的IR命令
set XC7_JSHUTDOWN 0x0d
set XC7_JPROGRAM 0x0b
set XC7_JSTART 0x0c
set XC7_BYPASS 0x3f

# 下载流程
init
# 先下载Bit文件至TARGET
pld load 0 bscan_spi_xc7a35t.bit
reset halt
# 检测Flash信息
flash probe 0
# 下载Bin文件至Flash中
flash write_image erase test.bin 0x0 bin

# 生效固件操作
irscan xc7.tap $XC7_JSHUTDOWN
irscan xc7.tap $XC7_JPROGRAM
runtest 60000
runtest 2000
irscan xc7.tap $XC7_BYPASS
runtest 2000

exit

3、执行结果

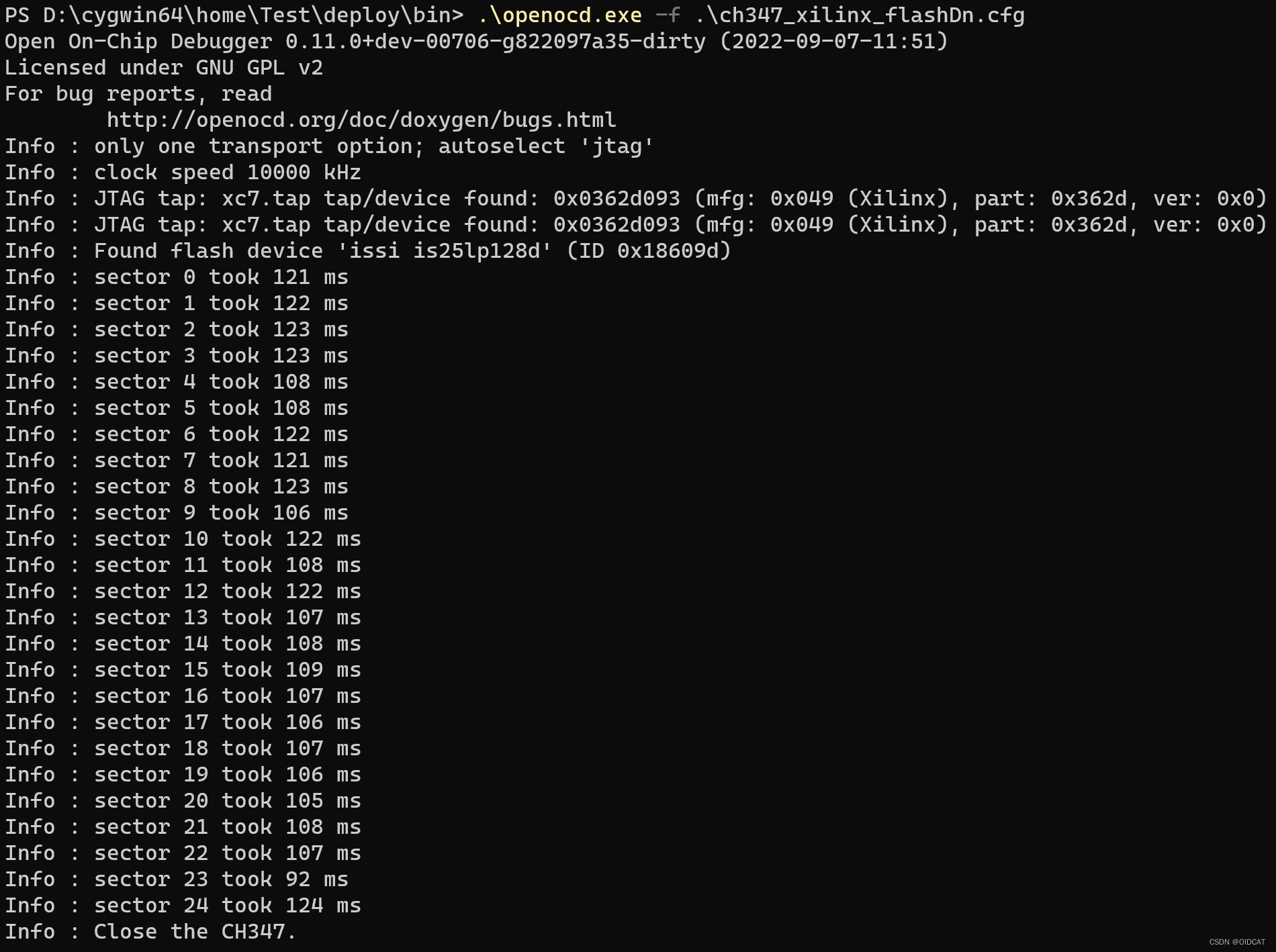

        在Windows终端运行命令：[.\openocd.exe -f .\ch347_xilinx_flashDn.cfg]，执行如下

         此时下载结束，设备正常运行。
