【1】国产USB转接芯片CH347-初体验

前言

        CH347是一款国产USB2.0高速接口转接芯片，可实现单路USB转SPI/IIC/JTAG/UART/GPIO接口，其中UART&SPI&IIC或者UART&JTAG可同时使用，在长期的使用国外芯片的同时，也不要缺乏对国产芯片的关注与支持，本文将对CH347做一些基础了解，并根据其可实现的接口功能做一些相关的开发应用供大家参考。

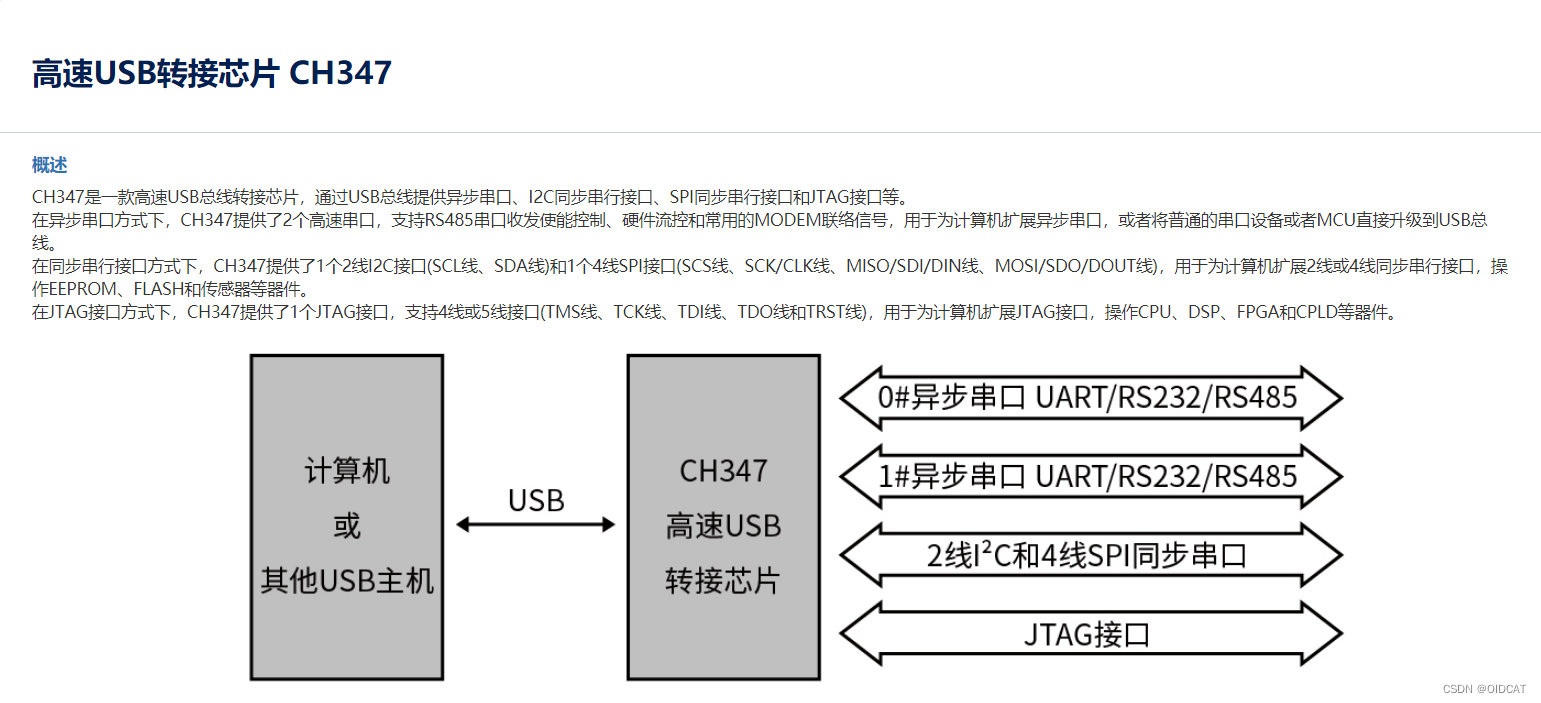

一、CH347是什么

详细手册可从该处获取：CH347DS1.PDF - 南京沁恒微电子股份有限公司 (wch.cn)

附属资料：

        技术手册：CH347DS1.PDF - 南京沁恒微电子股份有限公司

        开发资料：CH347EVT.ZIP - 南京沁恒微电子股份有限公司

        串口驱动：CH343SER.EXE - 南京沁恒微电子股份有限公司

        SPI/IIC/JTAG/GPIO接口驱动：CH341PAR.EXE - 南京沁恒微电子股份有限公司

二、工作模式介绍

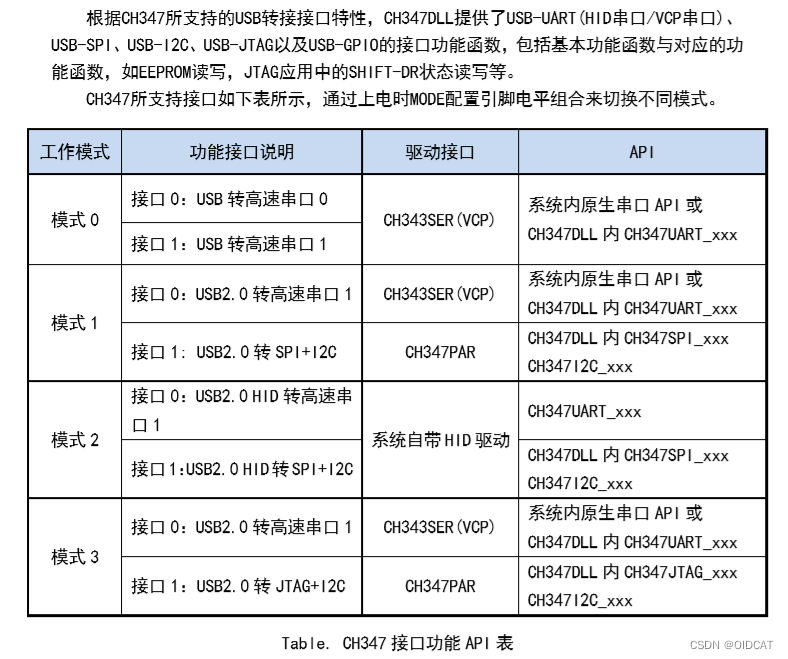

        查看CH347应用开发手册，可见四种工作模式，不同模式下所对应的接口是各不相同。

        模式2使用系统自带HID驱动，配合官方给出的EVT包中测试工具，可以直接操作UART/SPI/JTAG/I2C/GPIO接口。

        同时官方也提供了开发资源，通过调用CH347DLL接口库实现所支持接口的读写操作等。

总结

        通过简单的了解，由（二）小节，可知不同工作模式下可使用的不同接口，且接口互相独立即可同时使用，此种情况下可实现如下几种应用：

        1、UART+SPI+IIC（厂商驱动）

        2、UART+SPI+IIC（HID驱动）

        3、UART+JTAG

        4、UART+UART

        下一章节将介绍如何使用CH347来对FPGA进行JTAG操作。
