9.8. CityGML 先前版本的材质模型 [ 已弃用 ]

由 于 GML3 没有 内置的表面 材质 表 示 概 念 ， CityGML 以 前 的版本通过 TexturedSurface 类 来扩 展 GML3 的 几 何 模 型 ，它允 许 为三 维 面 分 配 外 观属 性（ 颜色 、 亮 度 、 透 明 度 ）和 纹 理。外 观属 性的定义是从 X3D 规范 中 采 用的。由 于 固有 的 局限 性，这 种 外 观建模 的方 法已 经被 弃 用 了 。 然而 ，为 了给 现 有 的 CityGML 实 现一定的 向后 兼 容 性， 该 方 法已被 纳 入 CityGML 1.0 版本和 2.0 版本，成为一个单 独 的 扩 展 模块 TexturedSurface 。通过这 种 方式，可以 采 用 旧的 材质 模 型 支持 这个 模块 。请 注 意 ，根据 TexturedSurface 模块建模 的外 观 信息可以在 没有 信息 损 失 的 情况下 转换为 CityGML 的 Appearance 模块 概 念 ，本 章 前 面的 条款 已 经 介绍 过。 因此 ， 强烈不建议 使 用TexturedSurface 模块 ， 应 该 坚 持 使用 Appearance 模块 。 此 外， TexturedSurface 模块 预 计 将 在 CityGML 的 未 来版本中被 移 除 。

对 于 TexturedSurface 模块 ， 每 个表面 或复 合面都可以被专 门 化为一个 TexturedSurface ， 它 可以被 赋 予Materials （ 颜 色 、 亮 度 、 透明 度 ） 或 SimpleTextures 。 图 20 描 述 了 UML 图 ，关 于 XML 模 式的定义 见 附 件A.14 。

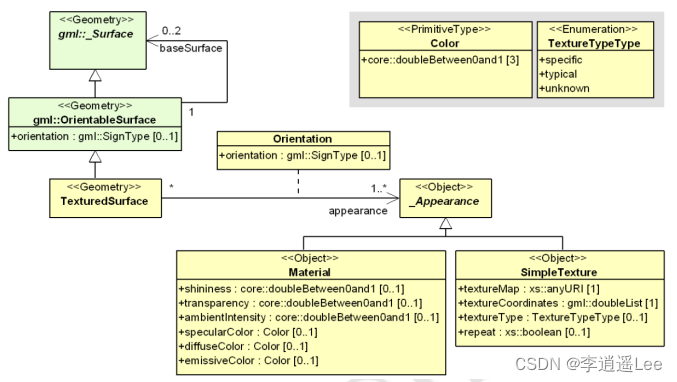

图 20. CityGML的材质模型的UML图。请注意，这种外观建模的方法已经被弃用，预计将在未来的CityGML 版本中被删除。前缀用于指示与模型元素相关的 XML 命名空间。没有前缀的元素名称是在CityGML 的TexturedSurface模块中定义的。

在面 上 定位 纹 理的 概 念 符合三 维 计算 机 图形 标准 X3D （ web 3D 2004 ），是 VRML97 的 后继 者。 CityGML 在 GML3 的几 何 模 型中加入 了 TexturedSurface 类， 因 为在 ISO 19107 和 GML3 中 没有 合 适 的 纹 理 概 念 。

纹 理被 指 定为由 URI （ 统 一 资 源 标识符） 引 用的 栅 格 图 像 ，可以是一个任 意 的 资 源 ，包括在互联 网 上 。 纹 理是通 过采 用 texture coordinates 的 概 念来 定位的， 即每 个 纹 理 坐 标与 TexturedSurface 的一个三 维 坐 标 完 全 匹 配 （ 图17 ）。 纹 理 坐 标的使用 允 许 在面 几 何 形 状 上 准 确 定位和 调整 纹 理。

一个表面的 颜色 是由 RGB 值 定义的。 他 们 必须 在 0 到 1 之 间 取值 。 frontOpacity 和 backOpacity 分 别定义 每 个面 的transparency 程度 。 它 们的 值 也 必须 在 0 到 1 的 范围 内， 其 中 1 表 示完 全 不 透 明， 0 表 示完 全 透 明。 颜色 可以区 分为 diffuseColor 漫 射 色 （被 光 源照 射 时的 颜色 ）、 emissiveColor 自发 光 色 （ 材质 自 身 的 颜色 ） 和specularColor/shininess 镜 面 色 / 亮 度 （表面的 亮 度 ）。

纹 理可以由 textureType 属 性 来 限 定。 textureType 区 分了特 定对 象 的 纹 理（ specific ）和 典 型对 象 的 纹 理 （typical ）。 纹 理 也 可以被 分 类为 unknown 。

_Appearance 是从 gml:AbstractGMLType 派 生 出 来 的，可以在一个 appearance 属 性中被 引 用。 属 性 gml:id 是 继 承的， 它 的 值 可以被一个 XLink 引 用。 _Appearance 是 材质 Material 和 SimpleTexture 的 父 类。

Xml 命名空间

CityGML TexturedSurface 模块 的 XML 命 名 空间是由 统 一 资 源 标识符（ URI ） http://www.opengis.net/citygml/ texturedsurface/2.0 定义。在 TexturedSurface 模块 的 XML 模 式定义中，这个 URI 也 被用 来 标识 默 认命 名 空

间。
