【MySQL运行原理篇】底层运行结构

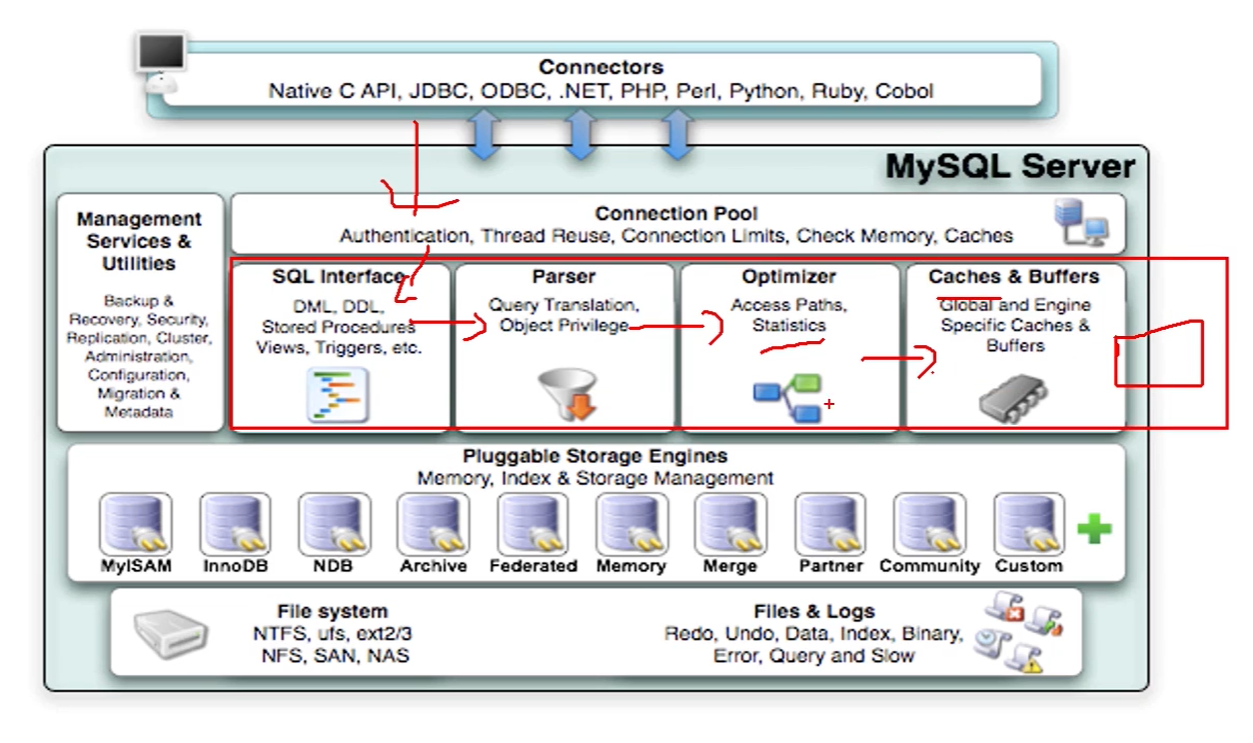

MySQL整体架构图

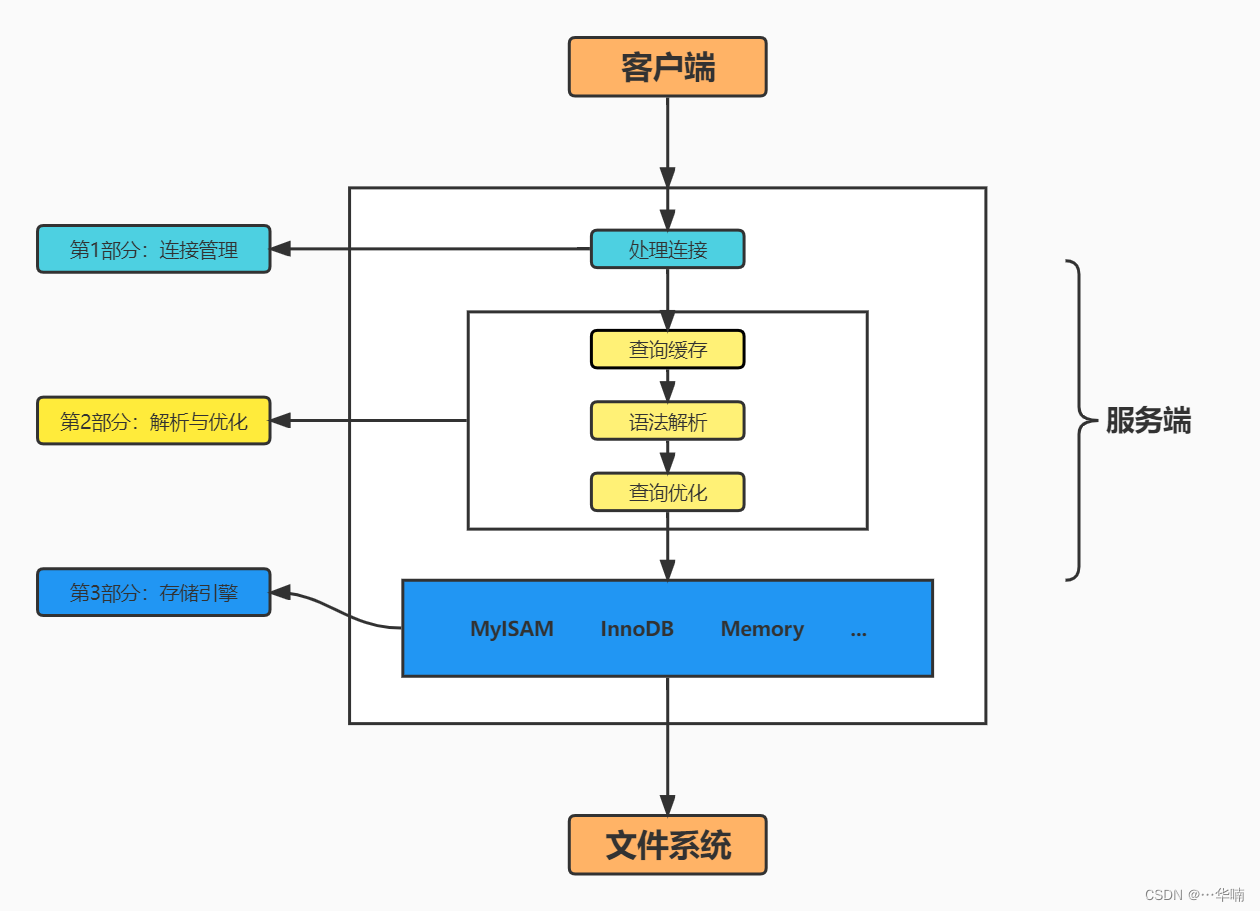

简略版图

1.1连接管理

• 一句话：负责客户端连接服务器的部分

网络连接层, 对客户端的连接处理、安全认证、授权等，每个客户端连接都会在服务端拥有一个线程，每个连接发起的查询都会在对应的单独线程中执行。服务器上维护一个线程池，避免为每个连接创建和销毁线程。当客户端连接到MySQL服务器时，服务器对其进行认证。可以通过用户名与密码认证，也可以通过SSL证书进行认证。登录认证后，服务器还会验证客户端是否有执行某个查询的操作权限。这一层并不是MySQL所特有的技术。

1.2 解析与优化

• 查询缓存
• 语法解析
• 查询优化

MySQL的核心服务功能层，该层是MySQL的核心，包括查询缓存，解析器，解析树，预处理器，查询优化器。主要进行查询解析、分析、查询缓存、内置函数、存储过程、触发器、视图等，select操作会先检查是否命中查询缓存，命中则直接返回缓存数据，否则解析查询并创建对应的解析树。

1.3 存储引擎

存储引擎，负责数据的存储和提取，MySQL服务器通过API与存储引擎通信，屏蔽了各种引擎之间的差异，常见的存储引擎有：InnoDB、MyISAM。

1.3.1 MySQL支持的存储引擎：

存储引擎	描述
ARCHIVE	用于数据存档（归档，记录后不能再修改）
BLACKHOLE	丢弃写操作，读操作会返回空内容
CSV	以英文逗号分隔的方式存储数据
FEDERATED	用来访问远程表
InnoDB	支持事务、行级锁、外键
MEMORY	数据存在内存，不存磁盘；多用于临时表
MERGE	用来管理多个MyISAM表构成的表集合
MyISAM	主要是非事务处理存储引擎
NDB	MySQL集群专用存储引擎

备注：我们最常用的存储引擎是InnoDB，MyISAM，MEMORY，后面文章会对InnoDB做详细的架构分析

1.3.2 三者的区别：

1.3.3 设置表的存储引擎

CREATE TABLE 表名(
	建表语句
) ENGINE = 存储引擎名称

1.4 文件系统

物理层 , 数据存储与日志, 将数据存放在硬盘上，后面文章会对磁盘结构做详细讲解。

总结

MySQL底层其实就相当于一个web应用结构。

例如：用户前端通过点击按钮发起ajax请求到java后台，后台接收到请求后将用户操作进行业务处理后，通过orm持久层框架（将业务实体与数据表联合）连接mysql，并将封装后的sql语句发送给mysql，mysql接收到sql后进行解析，优化，缓存。接着调用存储引擎的增删改查接口，对磁盘的database进行操作。
