为什么使用STM32G474的HRTIM中的比较器CMPx=0,会输出100%占空比;CMPx=最大,会输出%0占空比。

BOOST电路驱动占空比不可能100%,因为电感电流无限斜坡增长,长时间100%就会炸管子

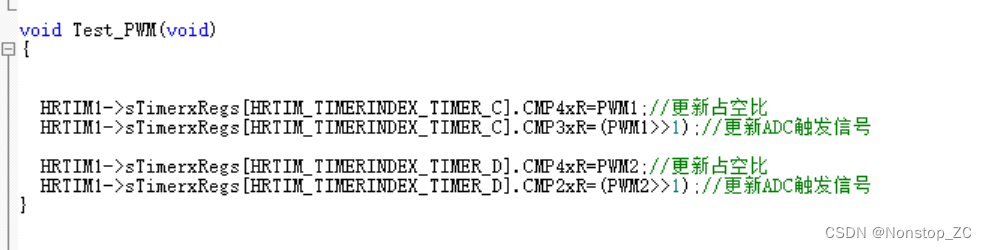

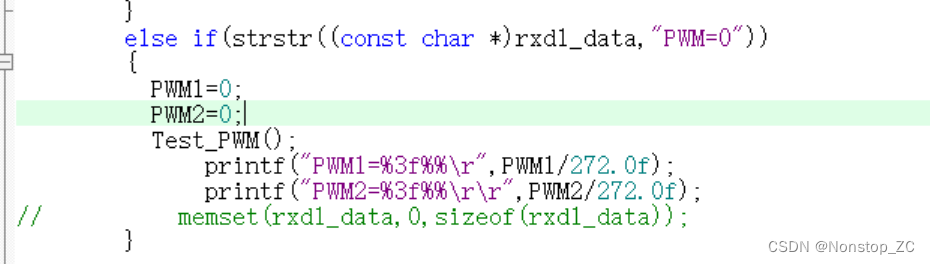

而我PWM计数器=0就会一键炸机。根据现象测试:PWM计数器设置为0 1 2 3都会100%,4就不会了;PWM计数器设置为max max-1 max-2 max-3都是0%,max-4就不会了。测试代码如下

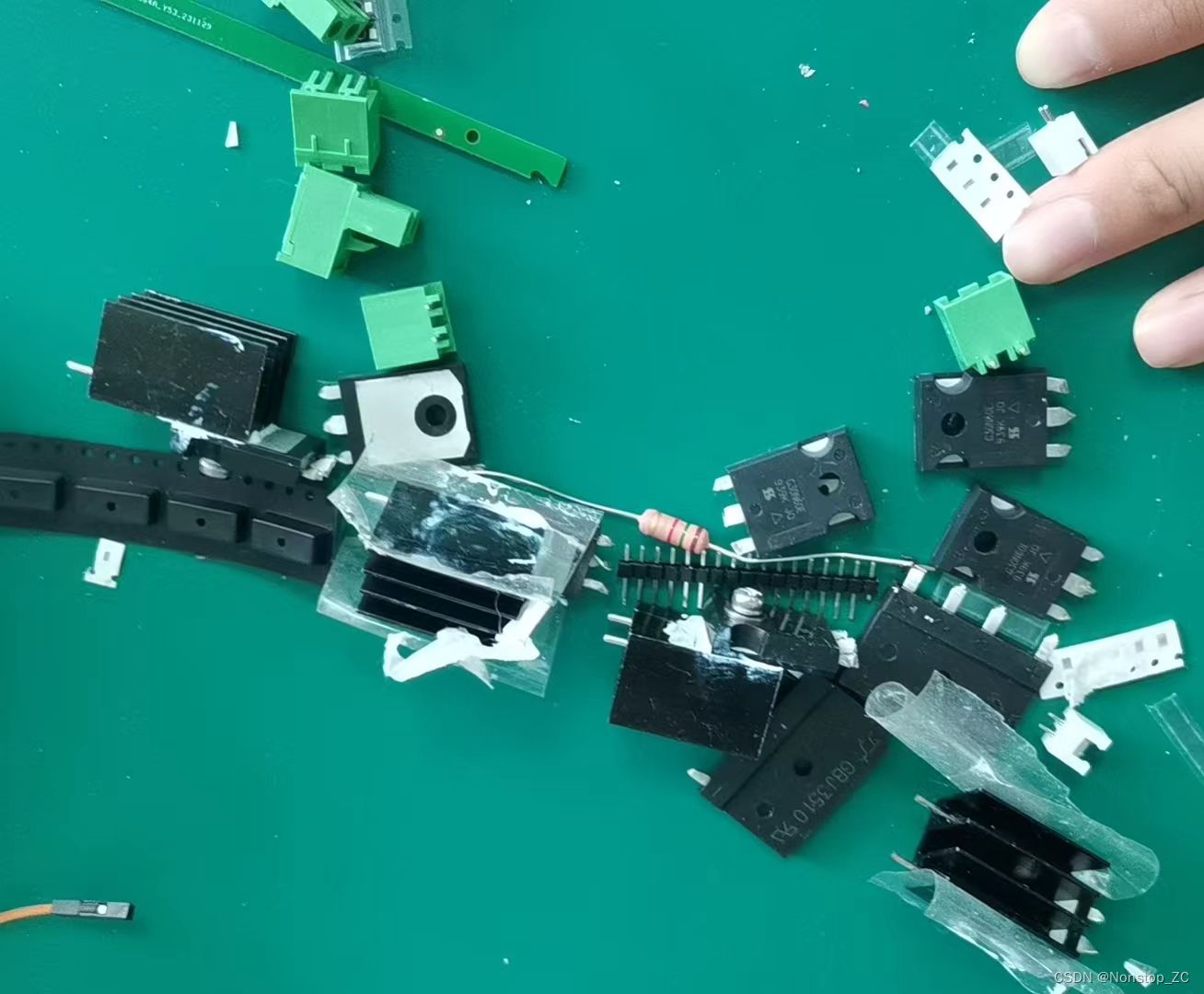

这是为什么捏?因为炸的管子太多了,搞得我怀疑人生,搞了两天我以为是触发了什么科学边界,最大极限(100%)就归为虚空(0%),虚空0%就是最大极限(100%),我悟了!!可能是什么哲学思想:有即是无,无即是有!!,less is more!。

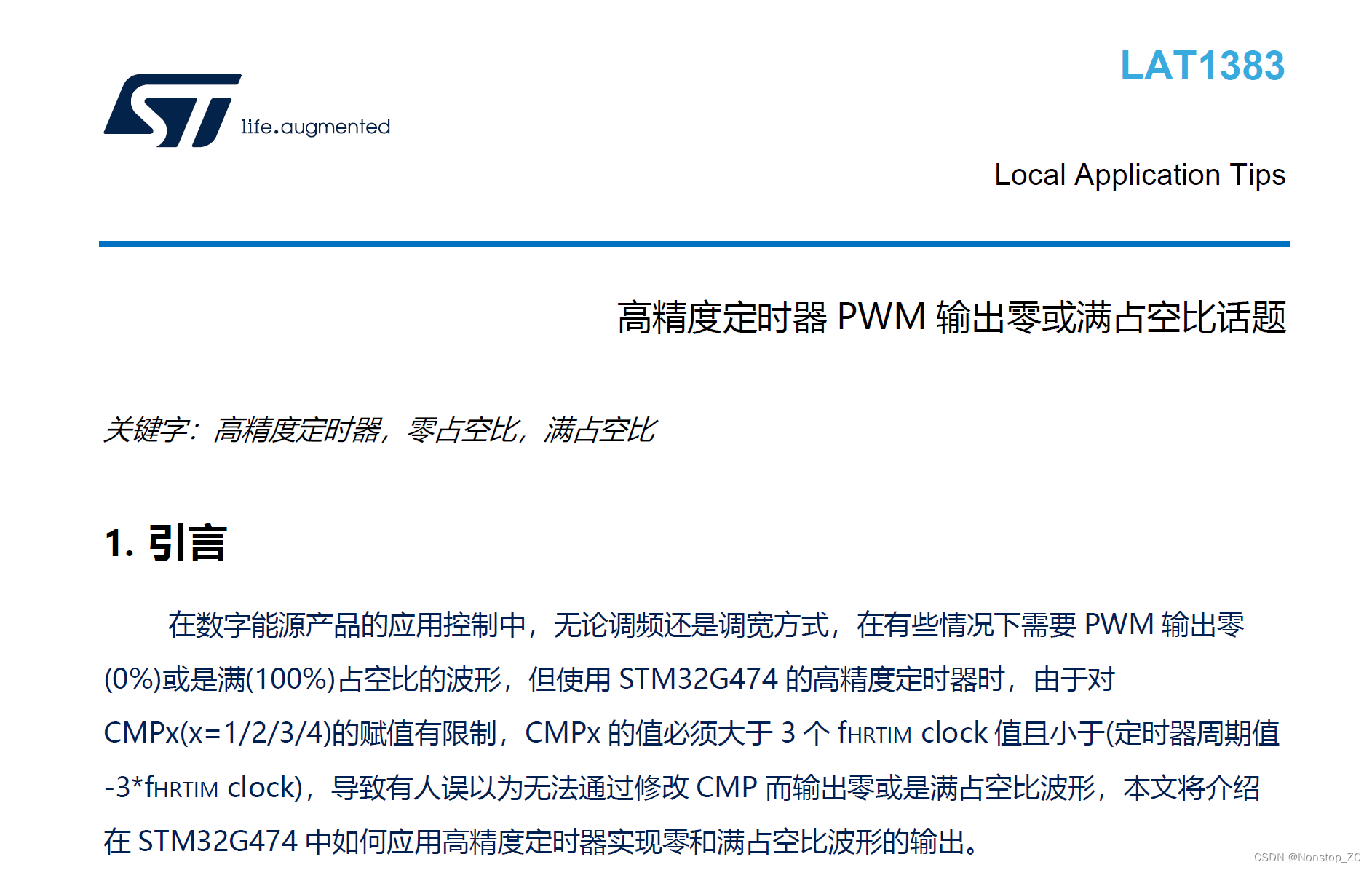

直到同行给我发了个手册,大家不明白可以去去意法半导体中文官网下载LAT1383
