DMDSC安装部署教程

原创于 2025-07-26 15:07:24 发布 · 458 阅读

14 ·

CC 4.0 BY-SA版权

文章标签：

#数据库

一、环境准备

虚拟机准备，添加共享磁盘

（1）共享存储规划

裸设备名	容量	用途
/dev/sdb	10 G	/dev/asmdata0（数据磁盘）
/dev/sdc	5 G	/dev/asmdcr（DCR 磁盘）
/dev/sdd	5 G	/dev/asmvote（vote 磁盘）
/dev/sde	10 G	/dev/asmlog0（redo 日志磁盘）
/dev/sdf	10 G	/dev/asmarch0（归档日志磁盘）

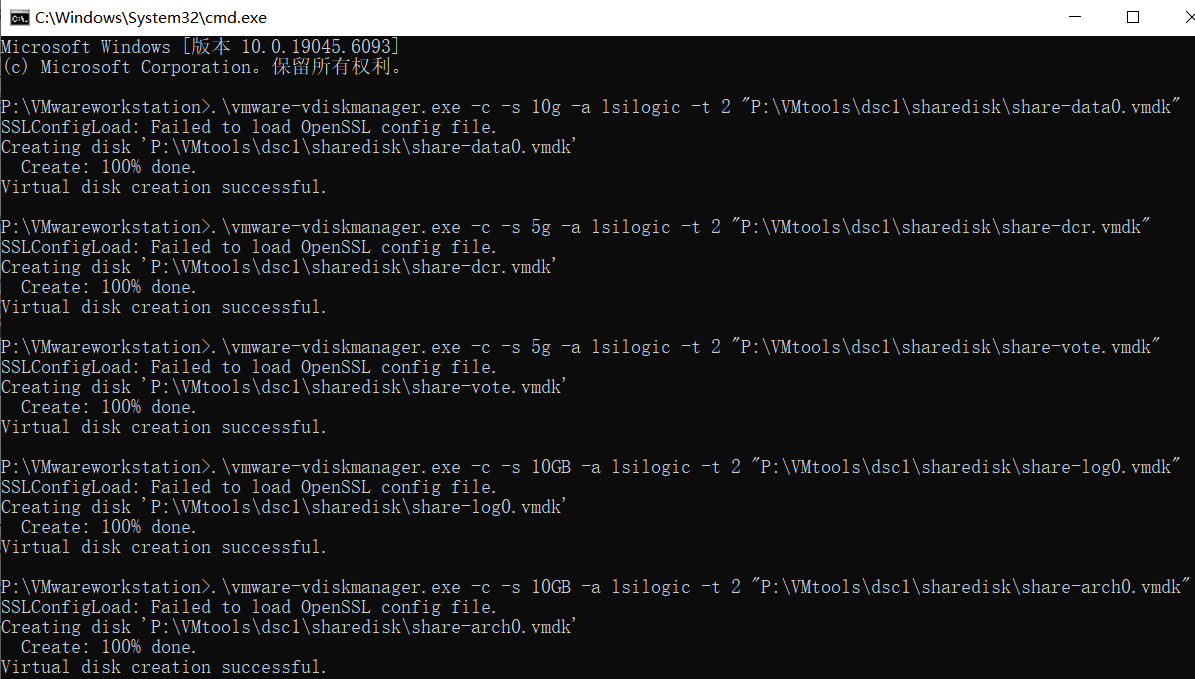

（2）cmd命令行创建共享磁盘（如果指定的共享磁盘的存放目录如果不存在需要提前创建）

在VMware安装目录下

.\vmware-vdiskmanager.exe -c -s 10g -a lsilogic -t 2 "P:\VMtools\dsc1\sharedisk\share-data0.vmdk"

.\vmware-vdiskmanager.exe -c -s 5g -a lsilogic -t 2 "P:\VMtools\dsc1\sharedisk\share-dcr.vmdk"

.\vmware-vdiskmanager.exe -c -s 5g -a lsilogic -t 2 "P:\VMtools\dsc1\sharedisk\share-vote.vmdk"

.\vmware-vdiskmanager.exe -c -s 10GB -a lsilogic -t 2 "P:\VMtools\dsc1\sharedisk\share-log0.vmdk"

.\vmware-vdiskmanager.exe -c -s 10GB -a lsilogic -t 2 "P:\VMtools\dsc1\sharedisk\share-arch0.vmdk"

（3）编辑两台虚拟机的vmx文件（需要在关闭虚拟机的情况下进行）

在最后面添加：

#shared disks configure

diskLib.dataCacheMaxSize=0

diskLib.dataCacheMaxReadAheadSize=0

diskLib.dataCacheMinReadAheadSize=0

diskLib.dataCachePageSize=4096

diskLib.maxUnsyncedWrites = "0"

disk.locking = "FALSE"

scsi1.sharedBus = "virtual"

scsi1.present = "TRUE"

scsi1.virtualDev = "lsilogic"

scsi1:0.mode = "independent-persistent"

scsi1:0.deviceType = "disk"

scsi1:0.present = "TRUE"

scsi1:0.fileName = "P:\VMtools\dsc1\sharedisk\share-data0.vmdk"

scsi1:0.redo = ""

scsi1:1.mode = "independent-persistent"

scsi1:1.deviceType = "disk"

scsi1:1.present = "TRUE"

scsi1:1.fileName = "P:\VMtools\dsc1\sharedisk\share-dcr.vmdk"

scsi1:1.redo = ""

scsi1:2.mode = "independent-persistent"

scsi1:2.deviceType = "disk"

scsi1:2.present = "TRUE"

scsi1:2.fileName = "P:\VMtools\dsc1\sharedisk\share-vote.vmdk"

scsi1:2.redo = ""

scsi1:3.mode = "independent-persistent"

scsi1:3.deviceType = "disk"

scsi1:3.present = "TRUE"

scsi1:3.fileName = "P:\VMtools\dsc1\sharedisk\share-log0.vmdk"

scsi1:3.redo = ""

scsi1:4.mode = "independent-persistent"

scsi1:4.deviceType = "disk"

scsi1:4.present = "TRUE"

scsi1:4.fileName = "P:\VMtools\dsc1\sharedisk\share-arch0.vmdk"

scsi1:4.redo = ""

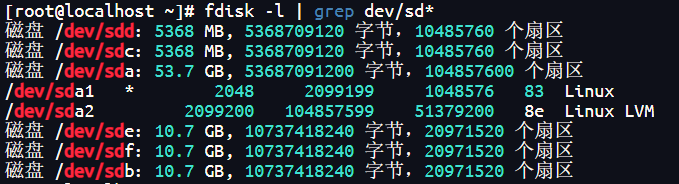

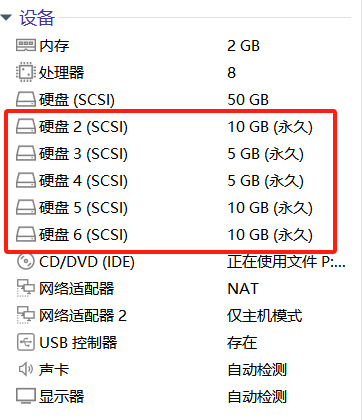

（4）我们可以查看虚拟机配置，已经新增了5块磁盘

二、DM数据库安装

安装DM数据库，每个节点都要安装，无需初始化实例

三、DSC集群部署

3.1磁盘准备

（1）通过scsi_id 获取磁盘信息

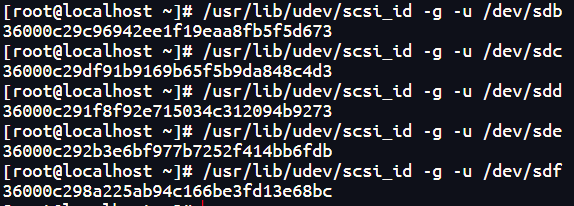

虚拟机1

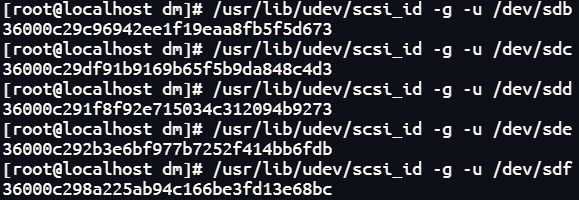

虚拟机2

可以看出两台虚拟机上的磁盘一一对应

（2）创建磁盘链接

在两台机器上编写/etc/udev/rules.d/66-dmdevices.rules 配置信息，创建磁盘链接。

vi /etc/udev/rules.d/99-dm-asmdevices.rules

添加以下内容

## DCR磁盘配置,且在软链接之前创建文件夹 /dev_DSC

KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c29df91b9169b65f5b9da848c4d3",SYMLINK+="DCR", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name;mkdir -p /dev_DSC; ln -s /dev/DCR /dev_DSC/DCR'"

## VOTE 磁盘配置

KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c291f8f92e715034c312094b9273",SYMLINK+="VOTE", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/VOTE /dev_DSC/VOTE'"

## DMDATA 磁盘配置

KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c29c96942ee1f19eaa8fb5f5d673",SYMLINK+="DMDATA", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/DMDATA /dev_DSC/DMDATA'"

## DMLOG 磁盘配置，且在搭建完成之后，将权限直接赋予 dmdba组的dmdba用户

KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c292b3e6bf977b7252f414bb6fdb",SYMLINK+="DMLOG", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/DMLOG /dev_DSC/DMLOG ; chown -R dmdba:dmdba /dev_DSC '"

之所以要软链接到独立目录，是因为 DMDSC 启动时会扫描目录下所有磁盘，如果目录中存在与当前 DMDSC 系统无关的磁盘，则 DMDSC 将启动失败。

（3）重启 systemd-udev-trigger 服务

systemctl restart systemd-udev-trigger

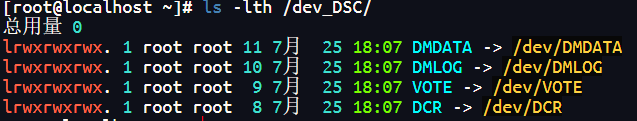

可以看出磁盘权限信息如下：

3.2配置 DCR 初始化配置文件（2个节点）

创建配置文件存放目录

使用dmdba用户，新建下面的文件夹，并在该文件夹下新建 dmdcr_cfg.ini 文件

mkdir -p /home/dmdba/config

vi /home/dmdba/config/dmdcr_cfg.ini

添加以下内容：

DCR_N_GRP             = 3

DCR_VTD_PATH          = /dev_DSC/VOTE

DCR_OGUID         = 63635

[GRP]

DCR_GRP_TYPE         = CSS

DCR_GRP_NAME         = GRP_CSS

DCR_GRP_N_EP         = 2

DCR_GRP_DSKCHK_CNT   = 60

[GRP_CSS]

DCR_EP_NAME          = CSS0

DCR_EP_HOST          = 192.168.160.155

DCR_EP_PORT          = 9836

[GRP_CSS]

DCR_EP_NAME          = CSS1

DCR_EP_HOST          = 192.168.160.156

DCR_EP_PORT          = 9837

[GRP]

DCR_GRP_TYPE         = ASM

DCR_GRP_NAME         = GRP_ASM

DCR_GRP_N_EP         = 2

DCR_GRP_DSKCHK_CNT   = 60

[GRP_ASM]

DCR_EP_NAME          = ASM0

DCR_EP_SHM_KEY       = 93360

DCR_EP_SHM_SIZE      = 512

DCR_EP_HOST          = 192.168.160.155

DCR_EP_PORT          = 5836

DCR_EP_ASM_LOAD_PATH = /dev_DSC

[GRP_ASM]

DCR_EP_NAME          = ASM1

DCR_EP_SHM_KEY       = 93361

DCR_EP_SHM_SIZE      = 512

DCR_EP_HOST          = 192.168.160.156

DCR_EP_PORT          = 5837

DCR_EP_ASM_LOAD_PATH = /dev_DSC

[GRP]

DCR_GRP_TYPE         = DB

DCR_GRP_NAME         = GRP_DSC

DCR_GRP_N_EP         = 2

DCR_GRP_DSKCHK_CNT   = 60

[GRP_DSC]

DCR_EP_NAME         = DSC01

DCR_EP_SEQNO        = 0

DCR_EP_PORT         = 5236

[GRP_DSC]

DCR_EP_NAME         = DSC02

DCR_EP_SEQNO        = 1

DCR_EP_PORT         = 5236

另一个节点同上

3.3初始化磁盘组（1个节点）

在其中一个磁盘，使用dmdba用户，在bin目录下执行

./dmasmcmd

进入ASM后执行：

create dcrdisk '/dev_DSC/DCR' 'DCR'

create votedisk '/dev_DSC/VOTE' 'VOTE'

create asmdisk '/dev_DSC/DMDATA' 'DMDATA'

create asmdisk '/dev_DSC/DMLOG' 'DMLOG'

init dcrdisk '/dev_DSC/DCR' from '/home/dmdba/config/dmdcr_cfg.ini' identified by 'DCRpsd_123'

init votedisk '/dev_DSC/VOTE' from '/home/dmdba/config/dmdcr_cfg.ini'

3.4配置ASM的MAL系统配置文件（2个节点）

vi /home/dmdba/config/dmasvrmal.ini

添加以下内容：

[MAL_INST1]

MAL_INST_NAME= ASM0

MAL_HOST= 192.168.160.155

MAL_PORT= 4836

[MAL_INST2]

MAL_INST_NAME= ASM1

MAL_HOST= 192.168.160.156

MAL_PORT= 4837

3.5配置 DCR 启动配置文件（2个节点）

vi /home/dmdba/config/dmdcr.ini

节点一添加以下内容：

DMDCR_PATH = /dev_DSC/DCR

DMDCR_MAL_PATH = /home/dmdba/config/dmasvrmal.ini

DMDCR_SEQNO = 0

DMDCR_ASM_RESTART_INTERVAL = 0

DMDCR_ASM_STARTUP_CMD = /home/dmdba/dm/dmdbms/bin/dmasmsvr dcr_ini=/home/dmdba/config/dmdcr.ini

DMDCR_DB_RESTART_INTERVAL = 0

DMDCR_DB_STARTUP_CMD = /home/dmdba/dmdsc/bin/dmserver path=/home/dmdba/config/DSC01_conf/dm.ini dcr_ini=/home/dmdba/config/dmdcr.ini

节点二添加以下内容：

DMDCR_PATH = /dev_DSC/DCR

DMDCR_MAL_PATH = /home/dmdba/config/dmasvrmal.ini

DMDCR_SEQNO = 1

DMDCR_ASM_RESTART_INTERVAL = 0

DMDCR_ASM_STARTUP_CMD = /home/dmdba/dm/dmdbms/bin/dmasmsvr dcr_ini=/home/dmdba/config/dmdcr.ini

DMDCR_DB_RESTART_INTERVAL = 0

DMDCR_DB_STARTUP_CMD = /home/dmdba/dmdsc/bin/dmserver path=/home/dmdba/config/DSC01_conf/dm.ini dcr_ini=/home/dmdba/config/dmdcr.ini

3.6启动DMCSS、DMASM服务

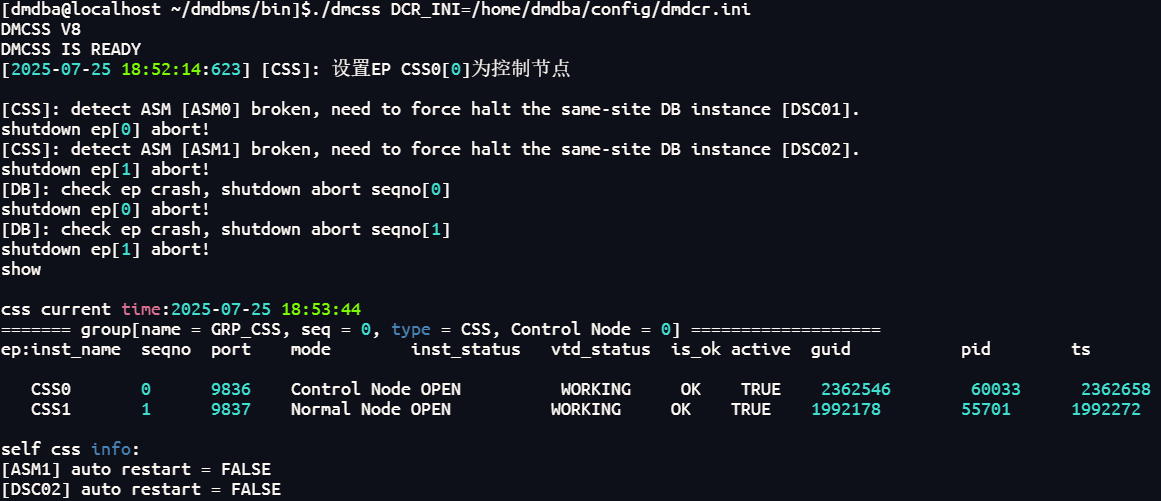

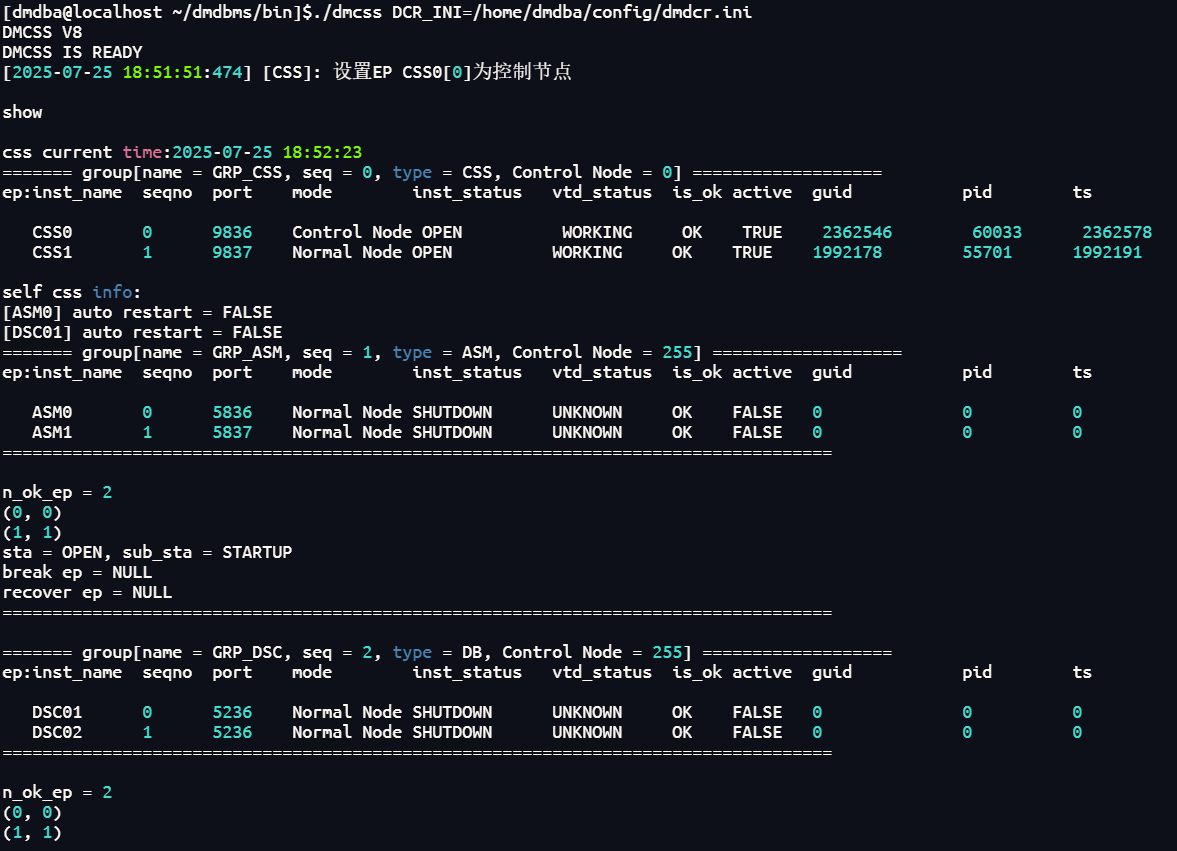

（1）在 2 个节点bin目录下分别启动 dmcss 命令：

./dmcss DCR_INI=/home/dmdba/config/dmdcr.ini

节点一

节点二

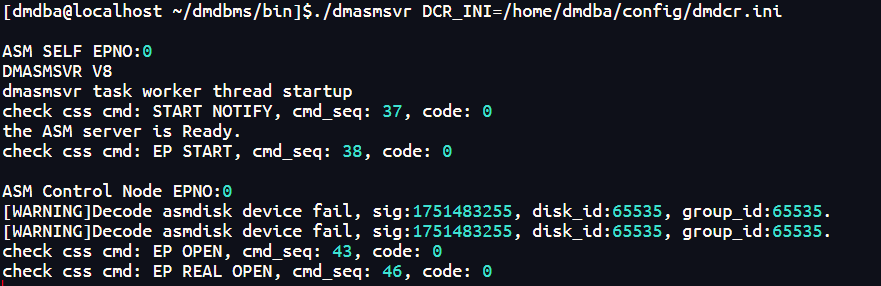

（2）在 2 个节点bin目录下分别启动 dmasmsvr 命令：

./dmasmsvr DCR_INI=/home/dmdba/config/dmdcr.ini

节点一

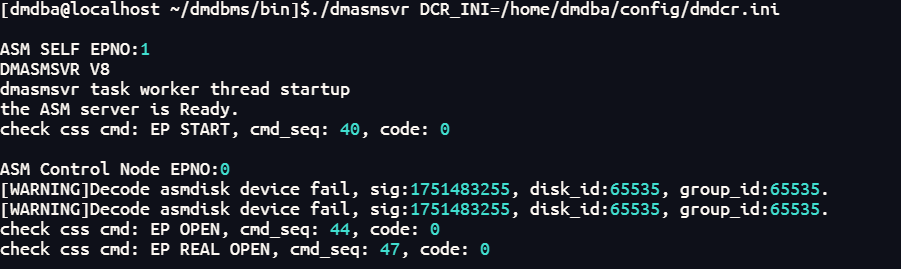

节点二

3.7创建 ASM 磁盘组（1个节点）

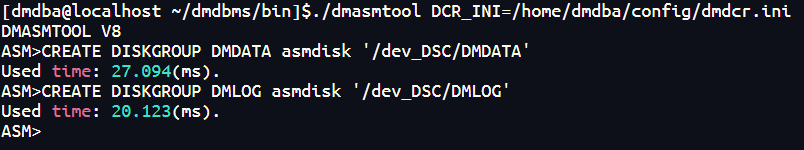

asm 启动成功后，节点 1 使用 dmdba 用户在bin目录下启动 dmasmtool 工具

创建一个 DATA 磁盘组和一个 LOG 磁盘组

创建DATA磁盘组

CREATE DISKGROUP DMDATA asmdisk '/dev_DSC/DMDATA'

创建LOG磁盘组

CREATE DISKGROUP DMLOG asmdisk '/dev_DSC/DMLOG'

3.8初始化DSC集群数据库实例

（1）节点 1 使用 dmdba 用户执行以下命令：

vi /home/dmdba/config/dminit.ini

添加以下内容：

DB_NAME= dsc2

SYSTEM_PATH= +DMDATA/data

SYSTEM= +DMDATA/data/system.dbf

SYSTEM_SIZE= 128

ROLL= +DMDATA/data/roll.dbf

ROLL_SIZE= 128

MAIN= +DMDATA/data/main.dbf

MAIN_SIZE= 128

CTL_PATH= +DMDATA/data/dm.ctl

LOG_SIZE= 2048

DCR_PATH= /dev_DSC/DCR

DCR_SEQNO= 0

AUTO_OVERWRITE= 2

PAGE_SIZE = 16

EXTENT_SIZE = 16

SYSDBA_PWD=DMdba_123

SYSAUDITOR_PWD=DMauditor_123

[DSC01]

CONFIG_PATH= /home/dmdba/config/DSC01_conf

PORT_NUM = 5236

MAL_HOST= 192.168.160.155

MAL_PORT= 6536

LOG_PATH= +DMLOG/log/DSC01_log1.log

LOG_PATH= +DMLOG/log/DSC01_log2.log

[DSC02]

CONFIG_PATH= /home/dmdba/config/DSC02_conf

PORT_NUM = 5237

MAL_HOST= 192.168.160.156

MAL_PORT= 6537

LOG_PATH= +DMLOG/log/DSC02_log1.log

LOG_PATH= +DMLOG/log/DSC02_log2.log

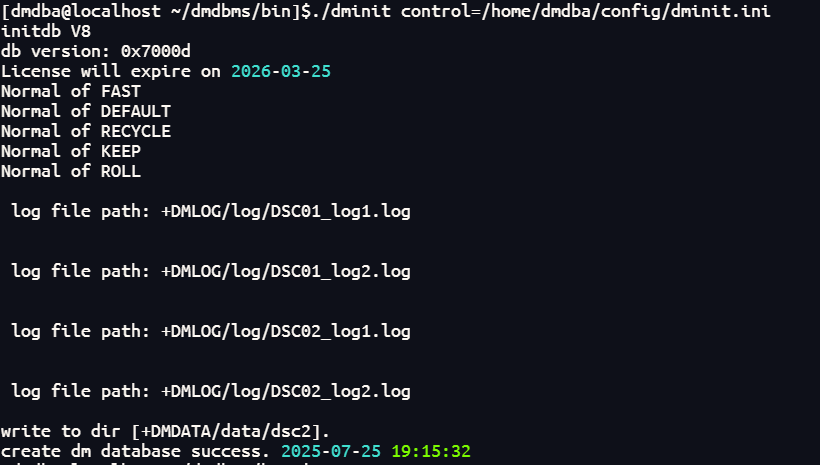

（2）初始化实例

bin目录下执行

./dminit control=/home/dmdba/config/dminit.ini

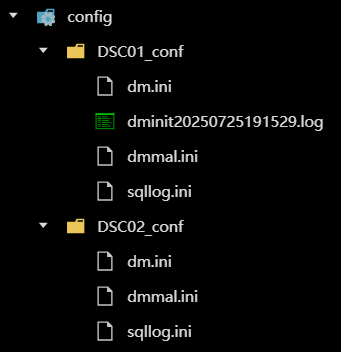

DMINIT 执行完成后，会在 config_path 目录下生成配置文件 DM.INI 和 DMMAL.INI

（3）将节点2的配置文件，从节点1复制到节点2对应目录

scp -r /home/dmdba/config/DSC02_conf dmdba@192.168.160.156:/home/dmdba/config/

3.9启动数据库服务器

分别在bin目录下启动两个节点的服务器

./dmserver dcr_ini=/home/dmdba/config/dmdcr.ini /home/dmdba/config/DSC01_conf/dm.ini

3.10配置并启动 DMCSSM 监视器

（1）创建DMCSSM 的日志存放路径

mkdir /home/dmdba/dm/cssmlog

（2）在任意节点上新建监视器配置文件，执行以下命令：

vi /home/dmdba/config/dmcssm.ini

添加以下内容

#和 dmdcr_cfg.ini 中的 DCR_OGUID 保持一致

CSSM_OGUID = 63635   #配置所有 CSS 的连接信息，

#和 dmdcr_cfg.ini 中 CSS 配置项的 DCR_EP_HOST 和 DCR_EP_PORT 保持一致

CSSM_CSS_IP = 192.168.160.155:9836

CSSM_CSS_IP = 192.168.160.155:9837

CSSM_LOG_PATH = /home/dmdba/dm/cssmlog #监视器日志文件存放路径

CSSM_LOG_FILE_SIZE = 32 #每个日志文件最大 32 MB

CSSM_LOG_SPACE_LIMIT = 0 #不限定日志文件总占用空间

（3）bin目录下启动监视器
