使用STM32进行flash的读写

最新推荐文章于 2025-12-25 19:00:00 发布
原创 最新推荐文章于 2025-12-25 19:00:00 发布 · 4.8k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #arm

该博客详细介绍了如何使用STM32CUBEMX创建103C8芯片工程，配置定时器、外部时钟和PC13端口，并在Keil5中进行项目设置，将代码下载到硬件并使用内存查看器验证程序运行效果，涉及STM32的时钟配置、GPIO输出和Flash操作。

系列文章目录

文章目录

一、创建STM32CUBEMX工程

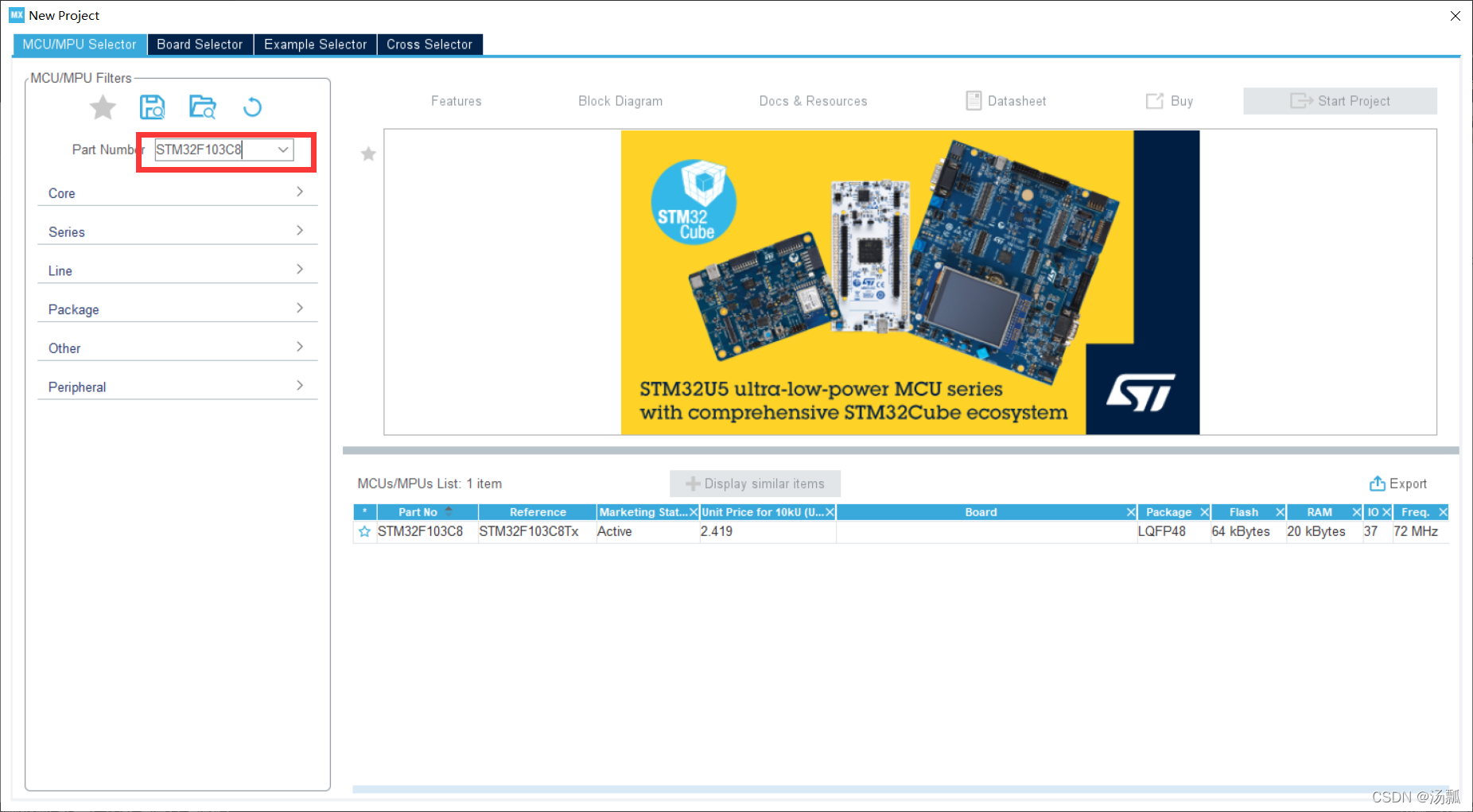

芯片选择103C8
在这里插入图片描述

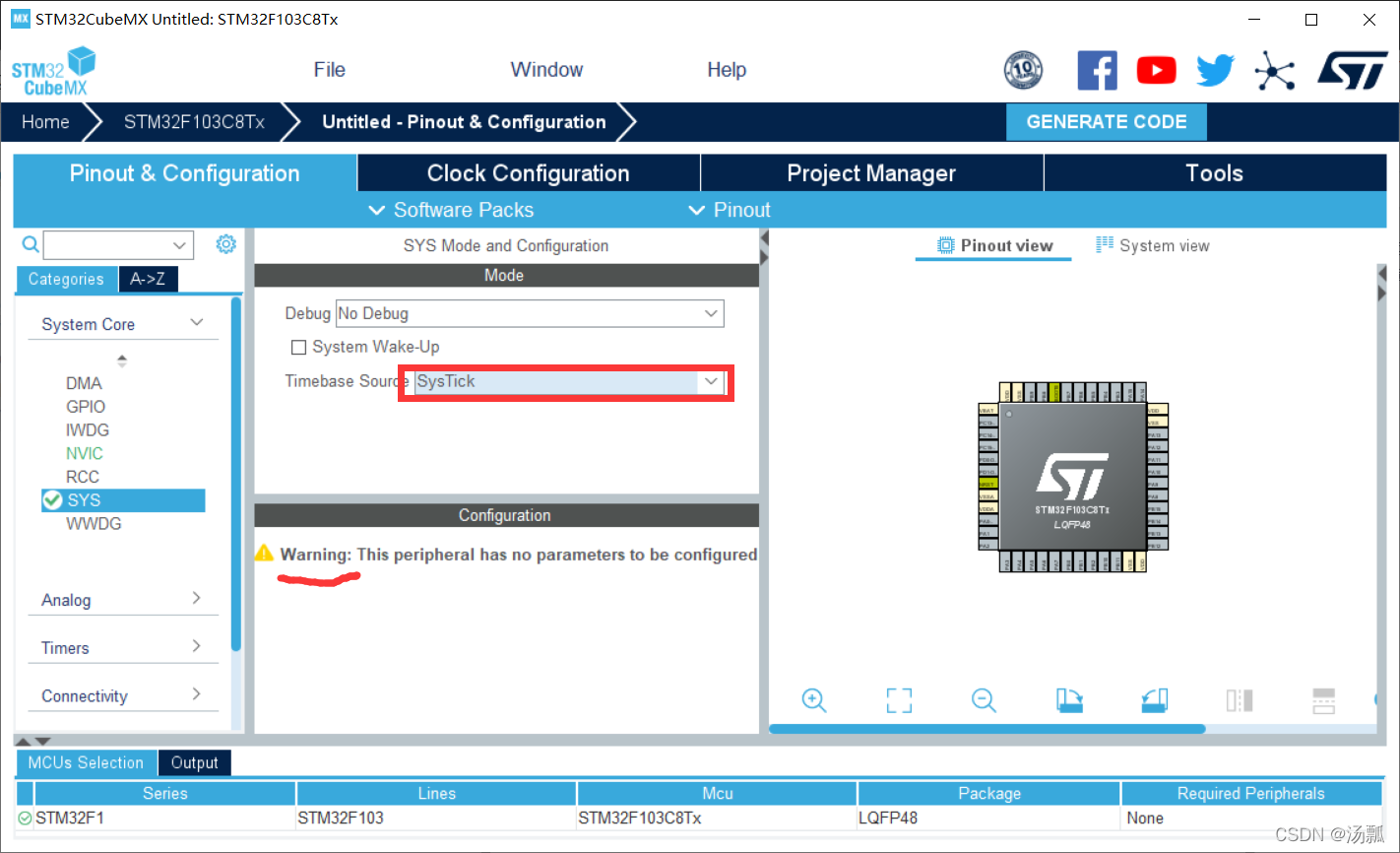

配置定时器
警告不管
在这里插入图片描述

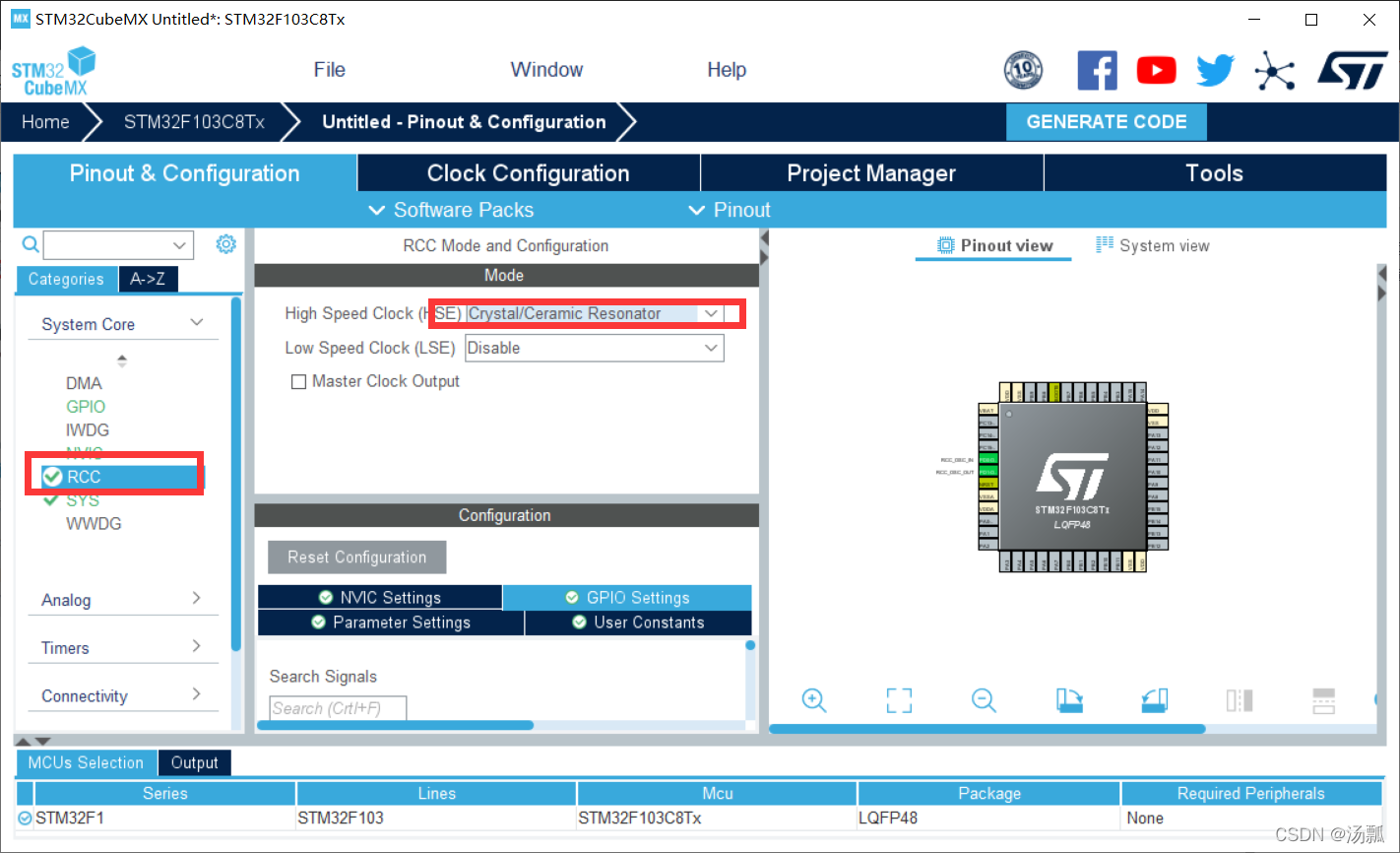

打开外部时钟
在这里插入图片描述

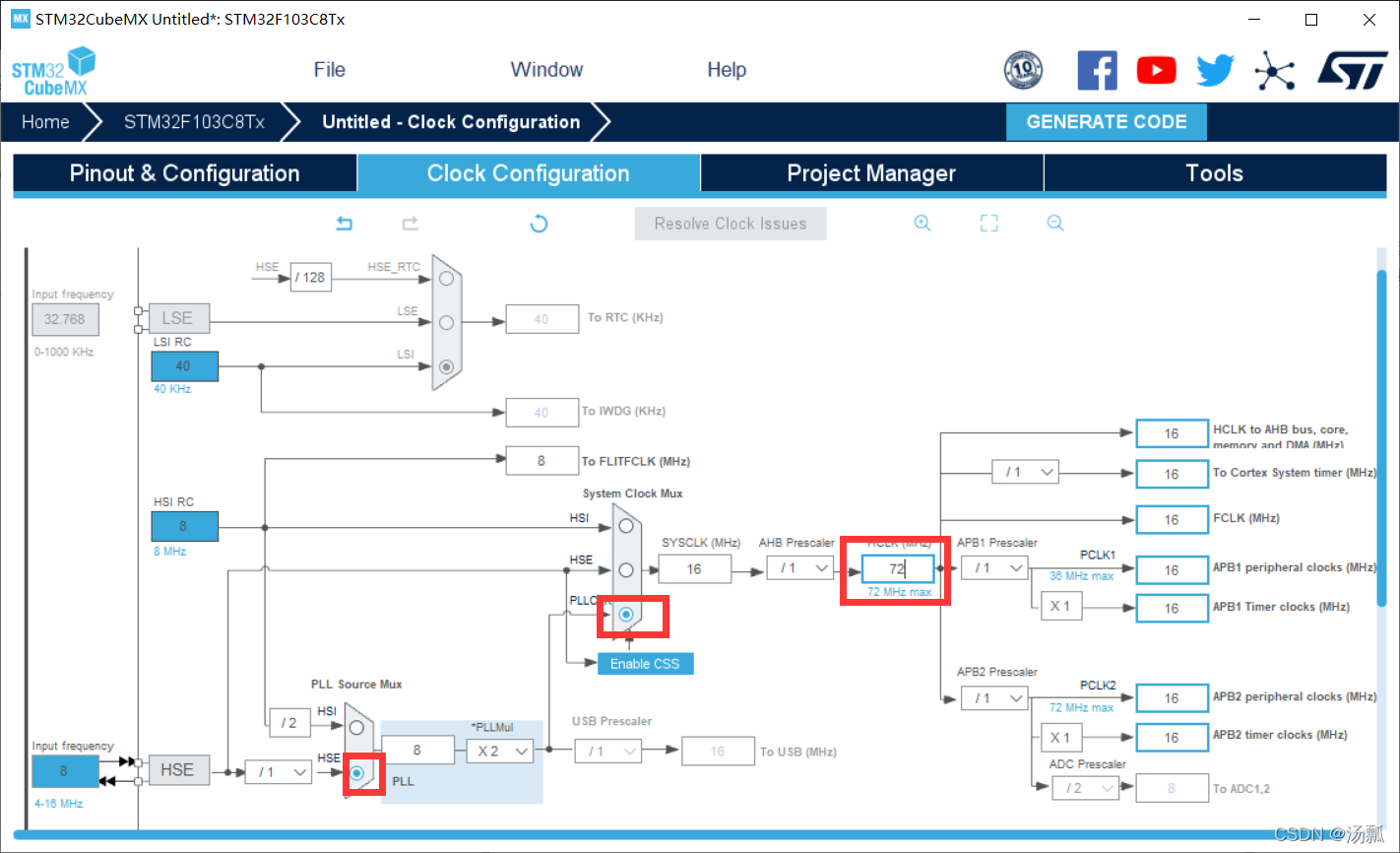

配置时钟
在这里插入图片描述
将PC13设置为output
在这里插入图片描述
设置堆栈大小为4k，生成文件
在这里插入图片描述

二、keil5中的配置

将flash.c和flash.h添加到工程中
添加flash.c的时候选第二行
在这里插入图片描述

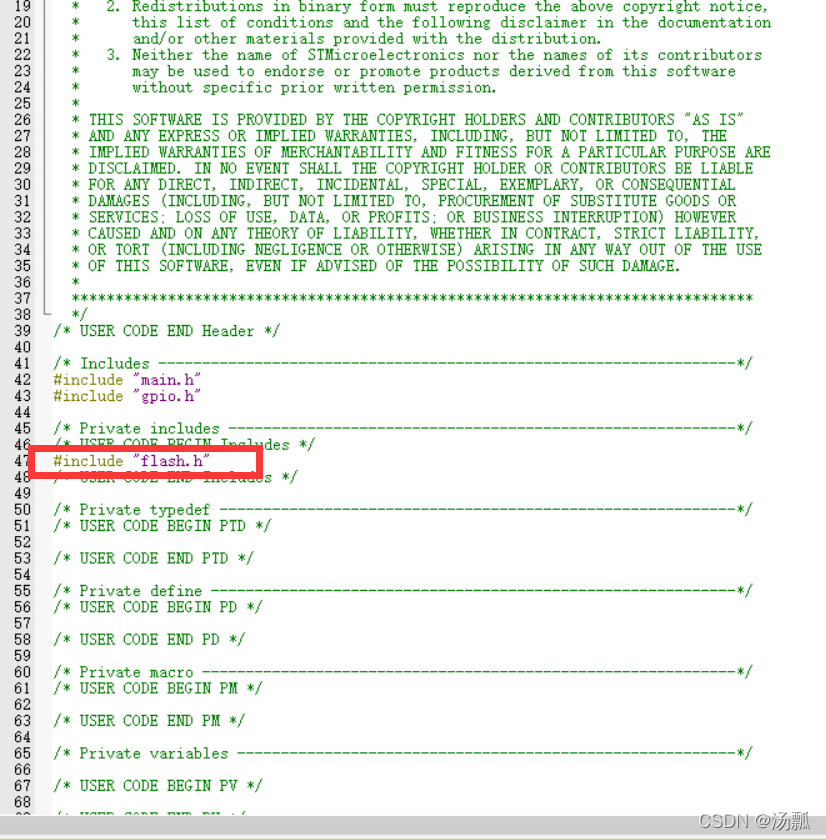

在main.c中添加flash.h
在这里插入图片描述

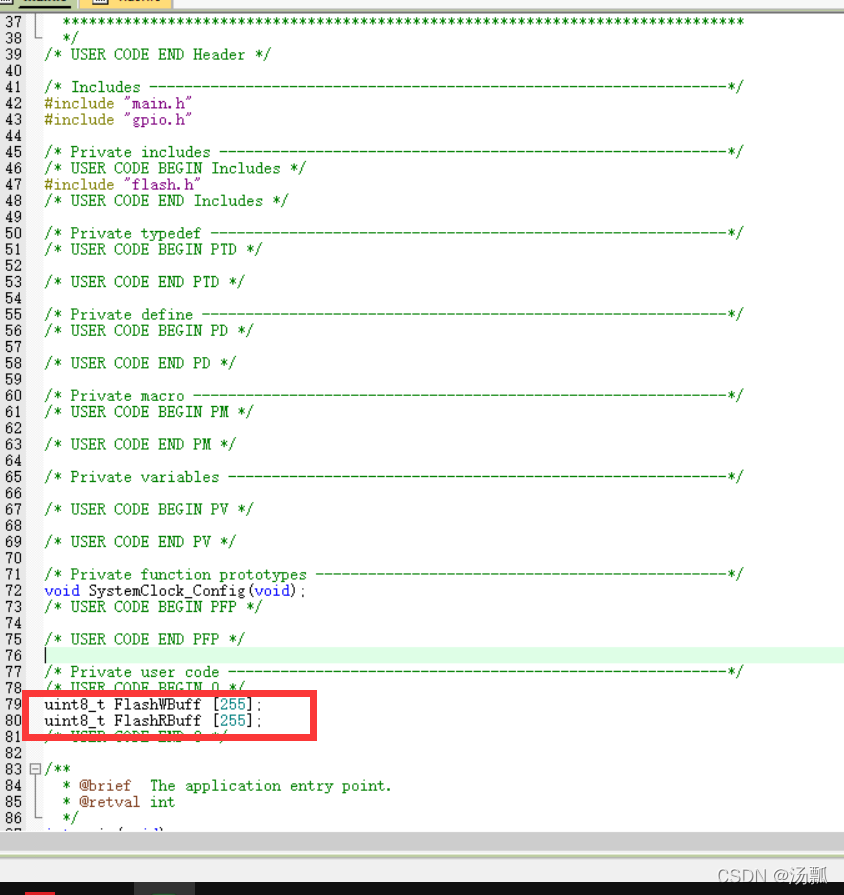

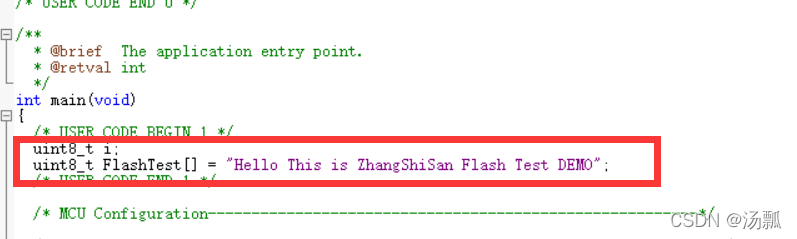

在main.c中分别添加如下代码

uint8_t FlashWBuff [255];
uint8_t FlashRBuff [255];

uint8_t i;
	uint8_t FlashTest[] = "Hello This is ZhangShiSan Flash Test DEMO";

在这里插入图片描述
在这里插入图片描述

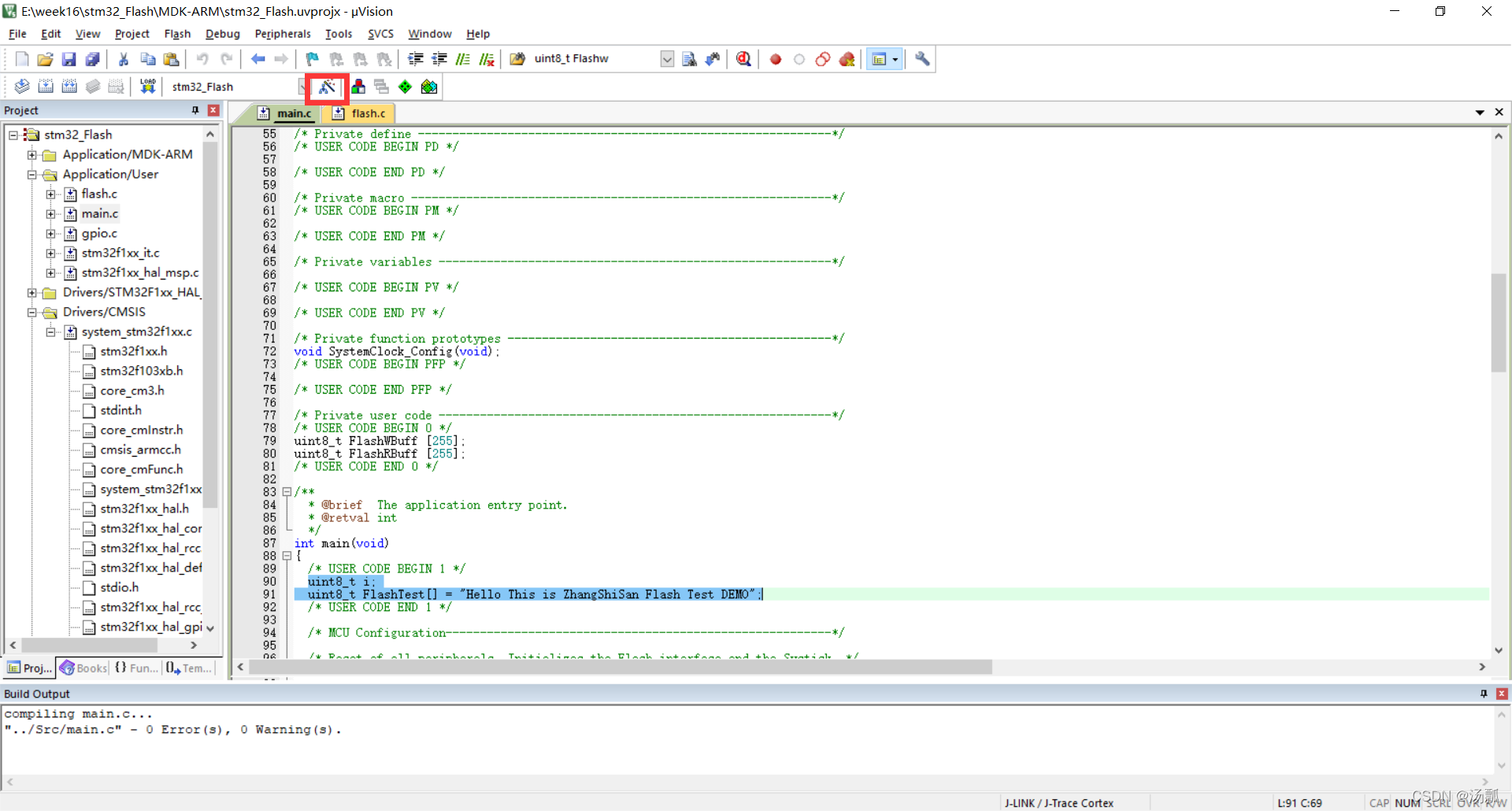

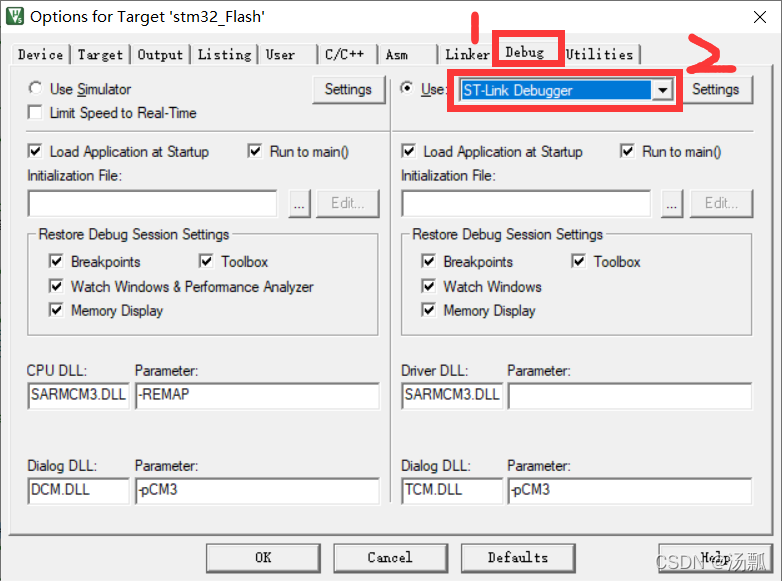

点开魔法棒
在这里插入图片描述
在这里插入图片描述

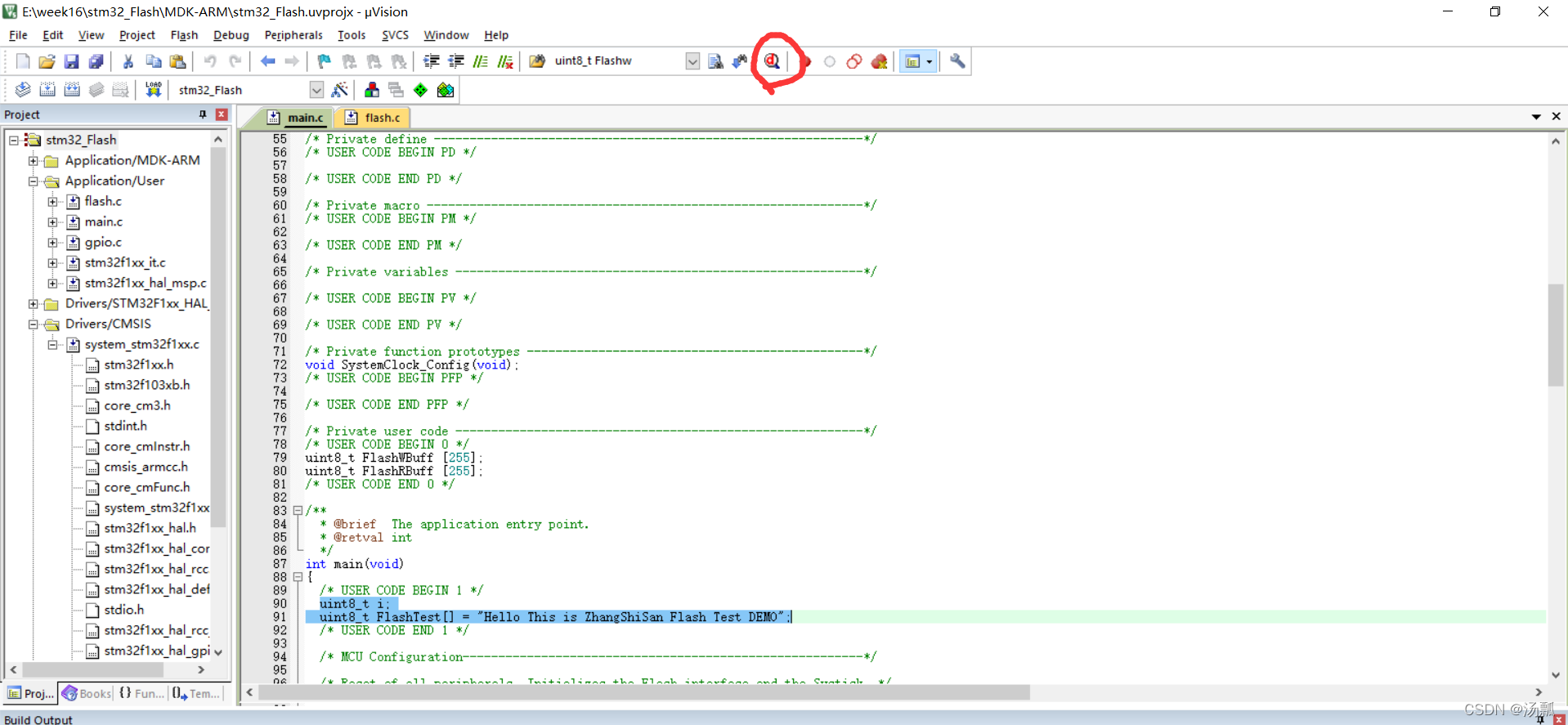

将程序下载到硬件中
在这里插入图片描述
进入dubug
在这里插入图片描述

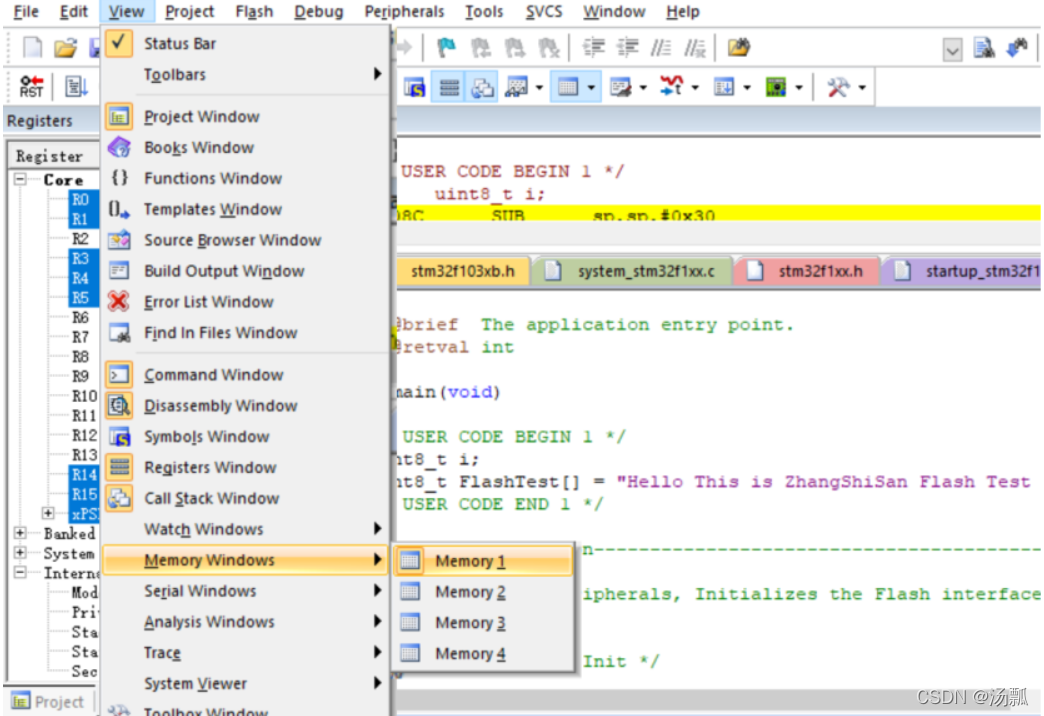

在view下打开memory1窗口
在这里插入图片描述

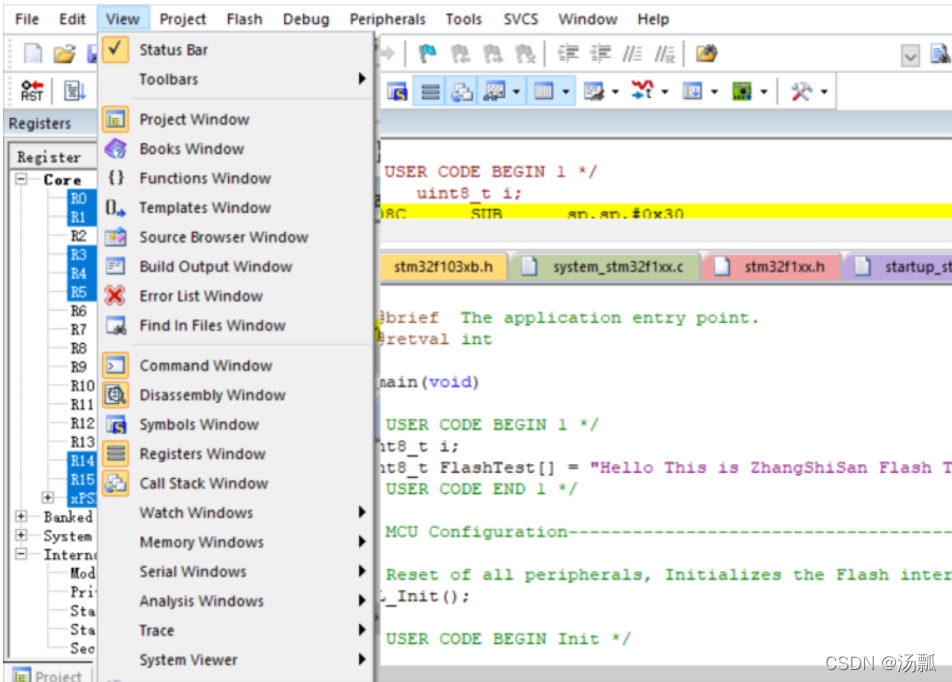

打开watch1窗口
在这里插入图片描述
开启变量自动更新Periodic Windows Update
在这里插入图片描述
将变量FlashWBuff 和 FlashRBuff加入到 Watch1
在这里插入图片描述
在memory1中输入要观察的地址0x800c000
在这里插入图片描述

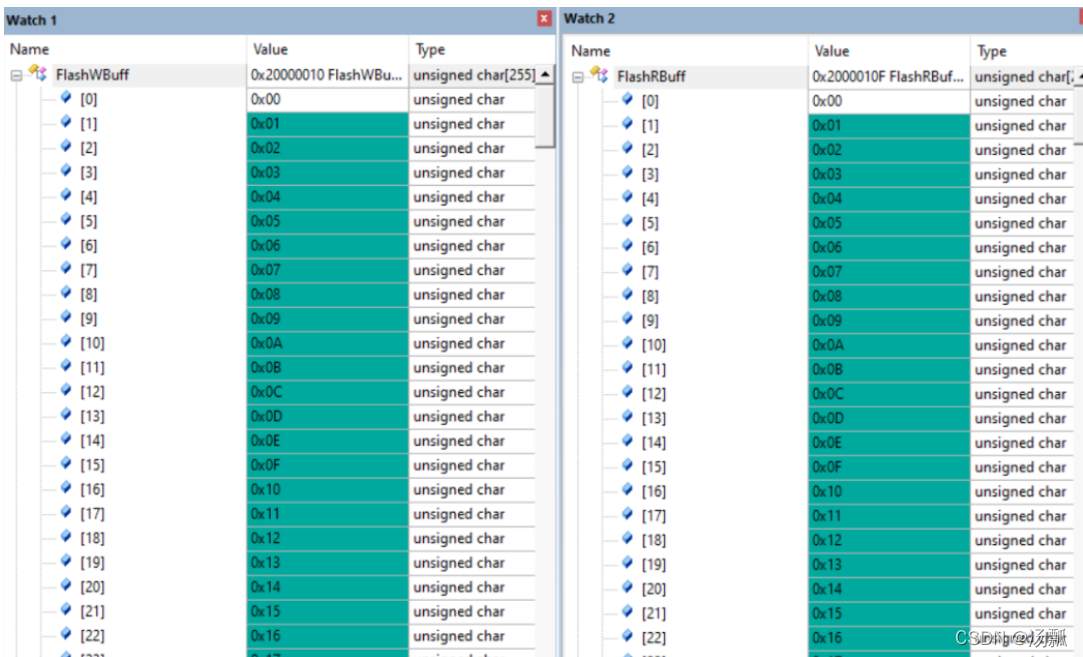

运行程序，可以看到数组FlashRBuff中内容与数组FlashWBuff中内容一样
在这里插入图片描述
定义好的句子写到了地址0x0800c000中了
在这里插入图片描述

三、参考

https://blog.youkuaiyun.com/m0_58414679/article/details/122220799?spm=1001.2014.3001.5501
https://blog.youkuaiyun.com/weixin_52288941/article/details/122147152?spm=1001.2014.3001.5501
