本文介绍了使用STM32CubeMX实现流水灯的步骤。首先说明了STM32CubeMX的下载安装过程，包括不同系统的选择及固态库安装；接着阐述实现流水灯的操作，如创建项目、配置时钟、设置GPIO、进行项目配置；最后完成代码编译烧录点亮LED。

文章目录

一、下载STM32CubeMX

一、下载STM32CubeMX

1.下载安装

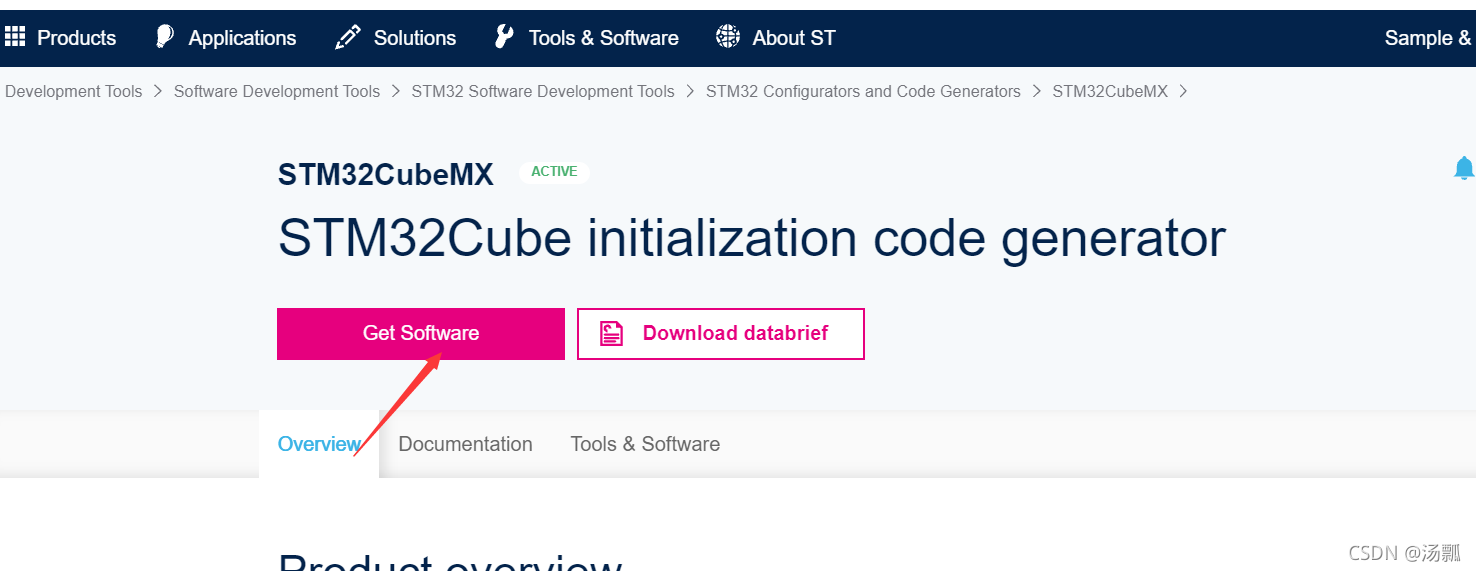

STM32CubeMX下载地址
在这里插入图片描述

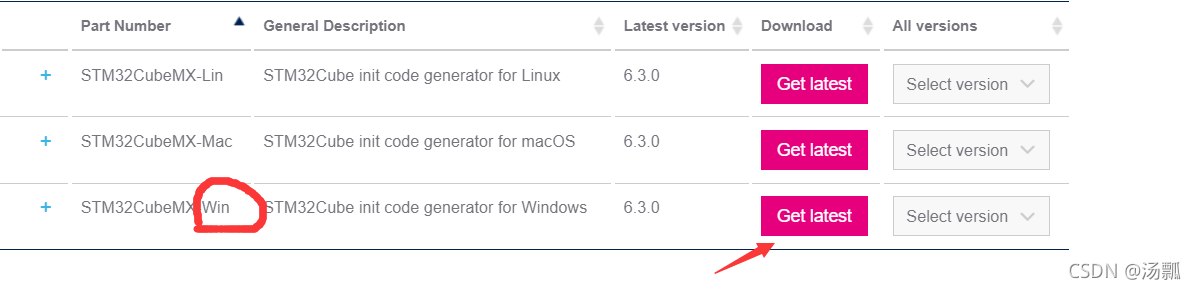

我使用的windows系统所以选择第三个，如果使用的linux系统和Mac系统的需要选择另外两个。

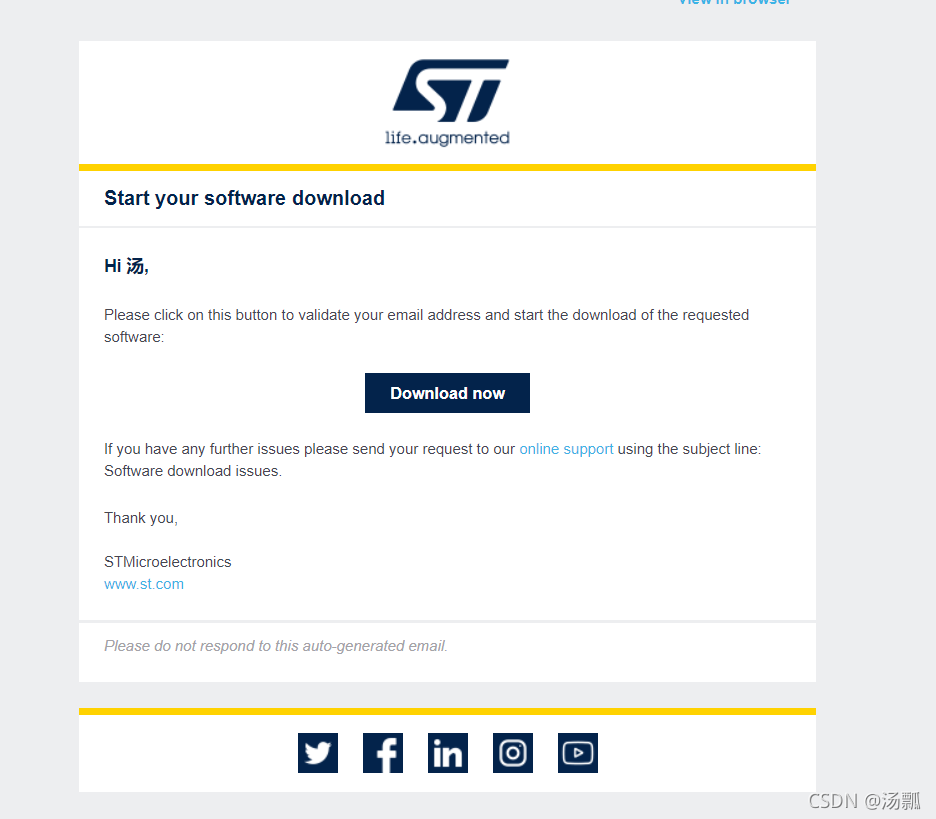

输入邮箱之后会发下载地址到你的邮箱，点击Download now

将下载之后的压缩包解压，打开安装程序，安装一直选择Next即可（安装路径不能含有中文）

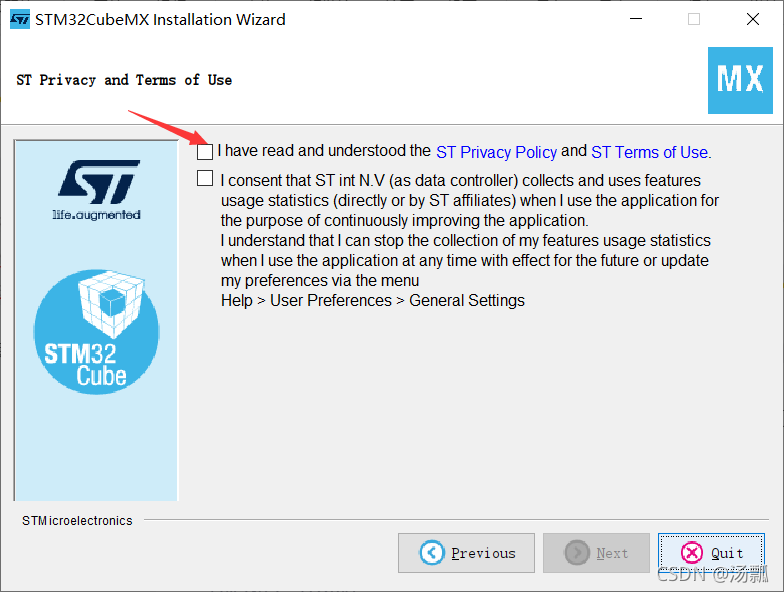

此处勾选第一个
在这里插入图片描述

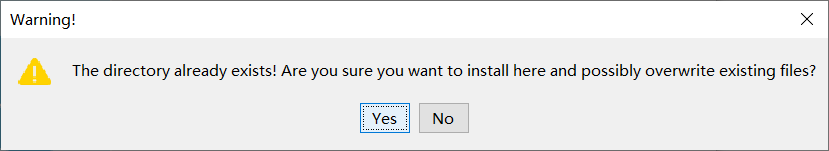

提示warning直接选Yes

2.安装固态库

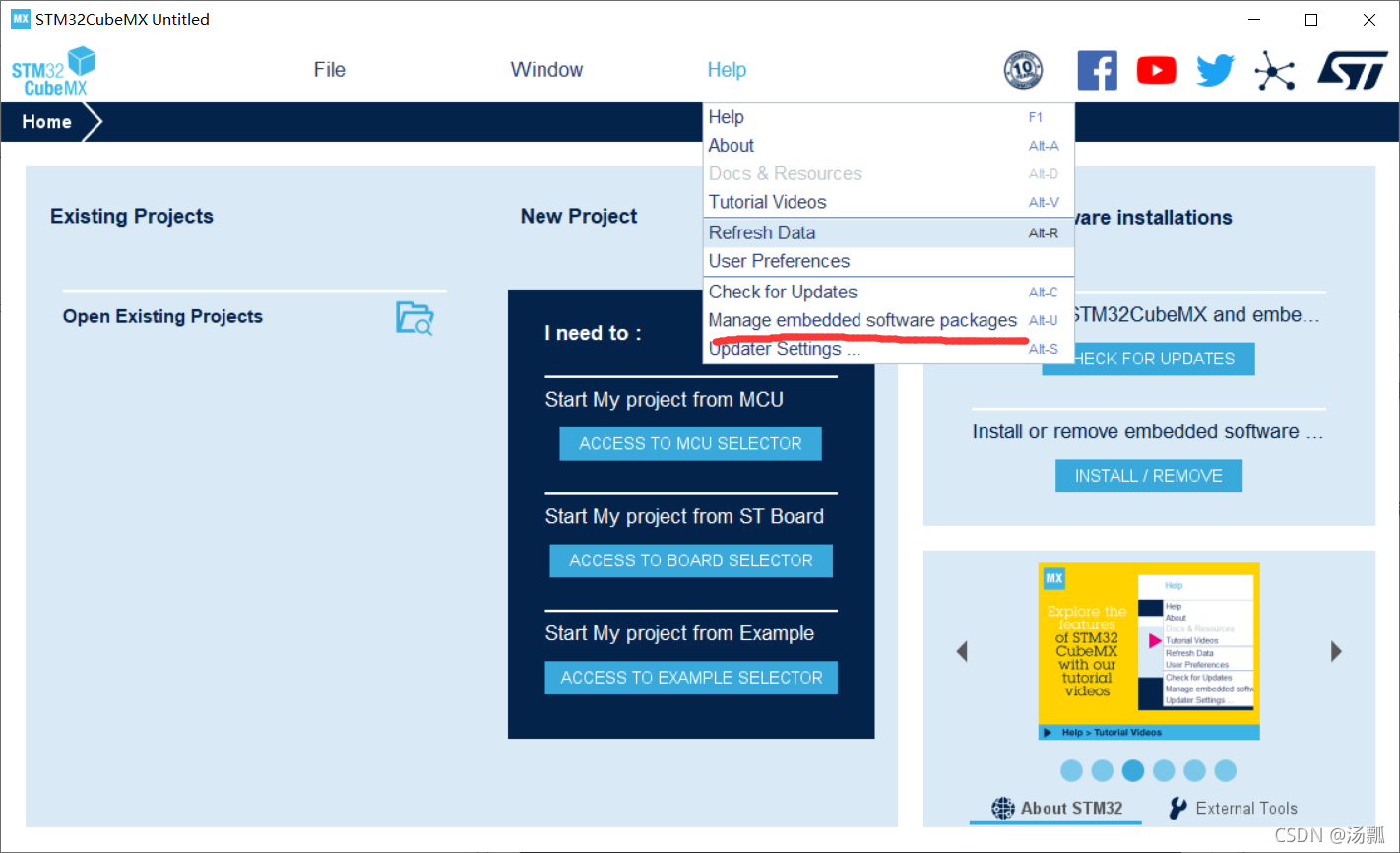

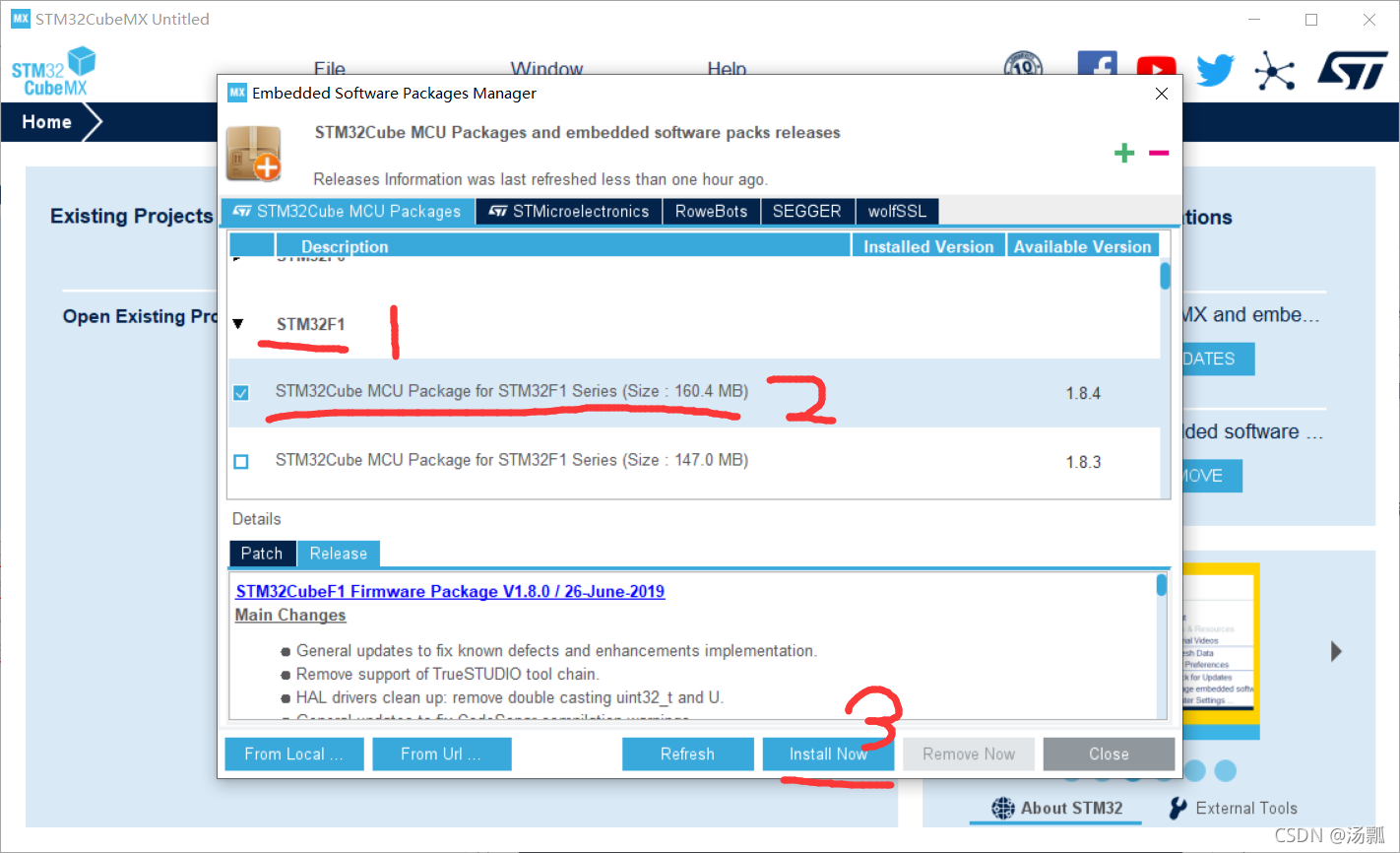

打开STM32CubeMX，选择Help下的Manager embedded software packages
在这里插入图片描述
选择F1芯片安装

二丶实现流水灯

1.创建项目

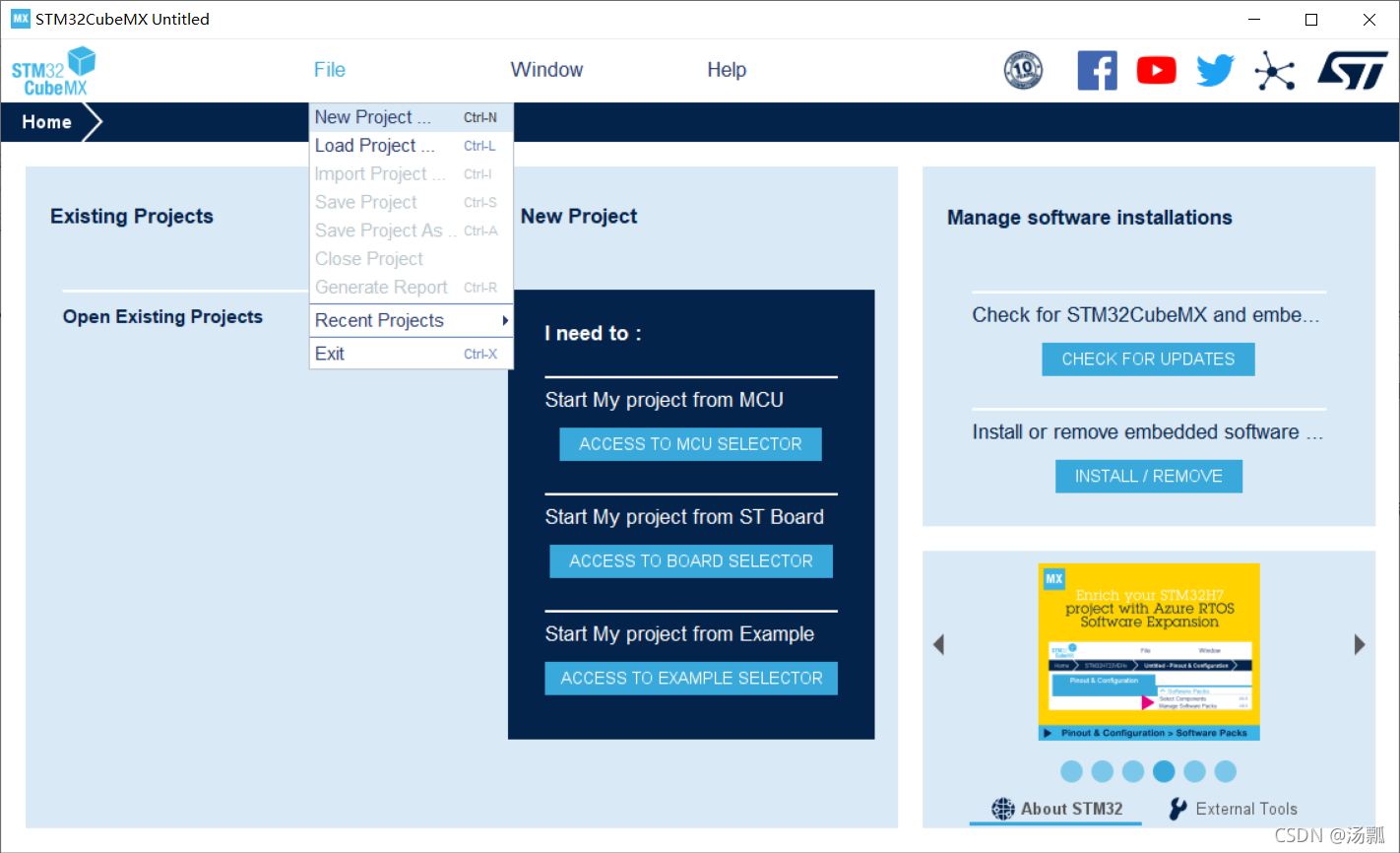

选择New project创建新项目
在这里插入图片描述

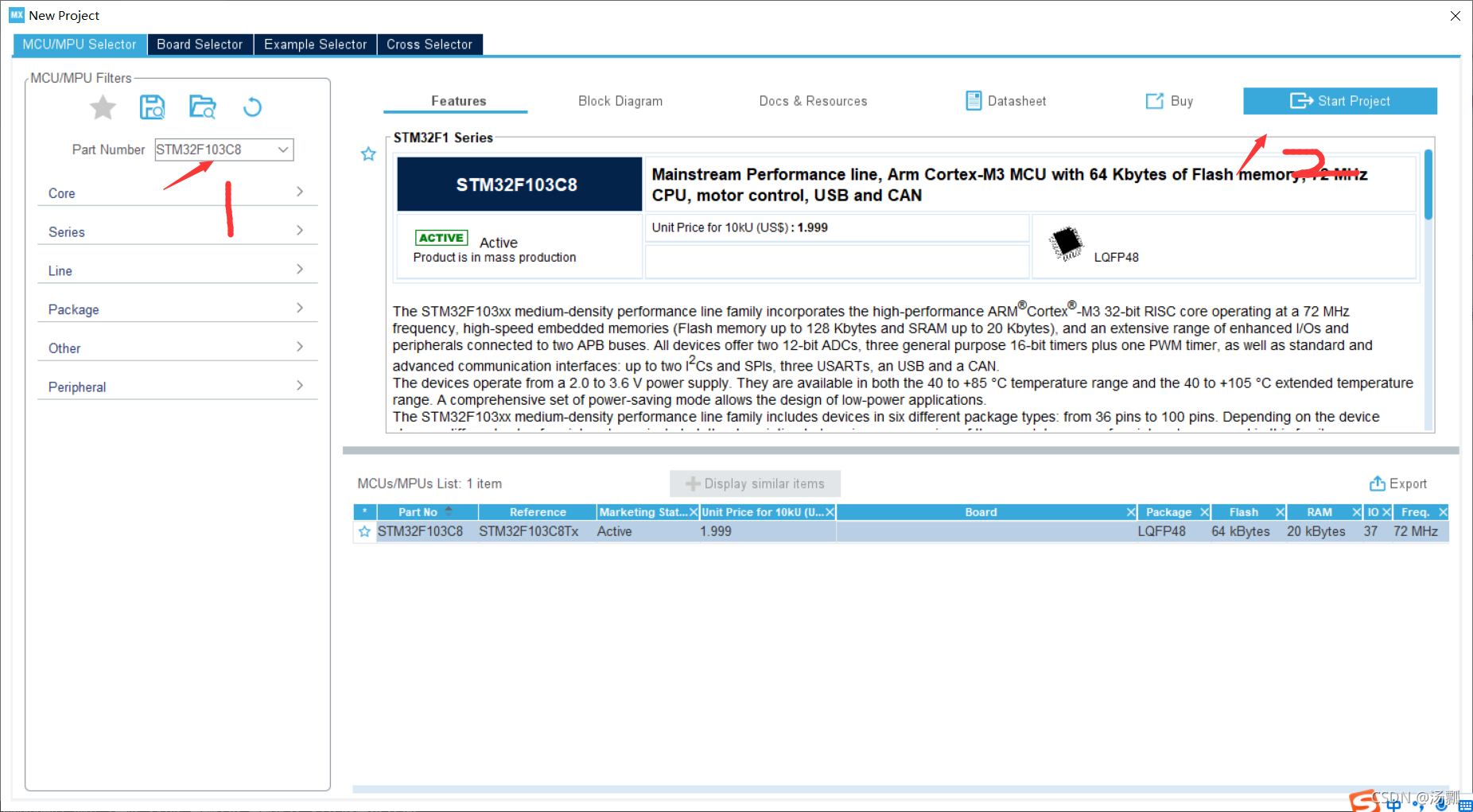

选择STM32F103C8芯片

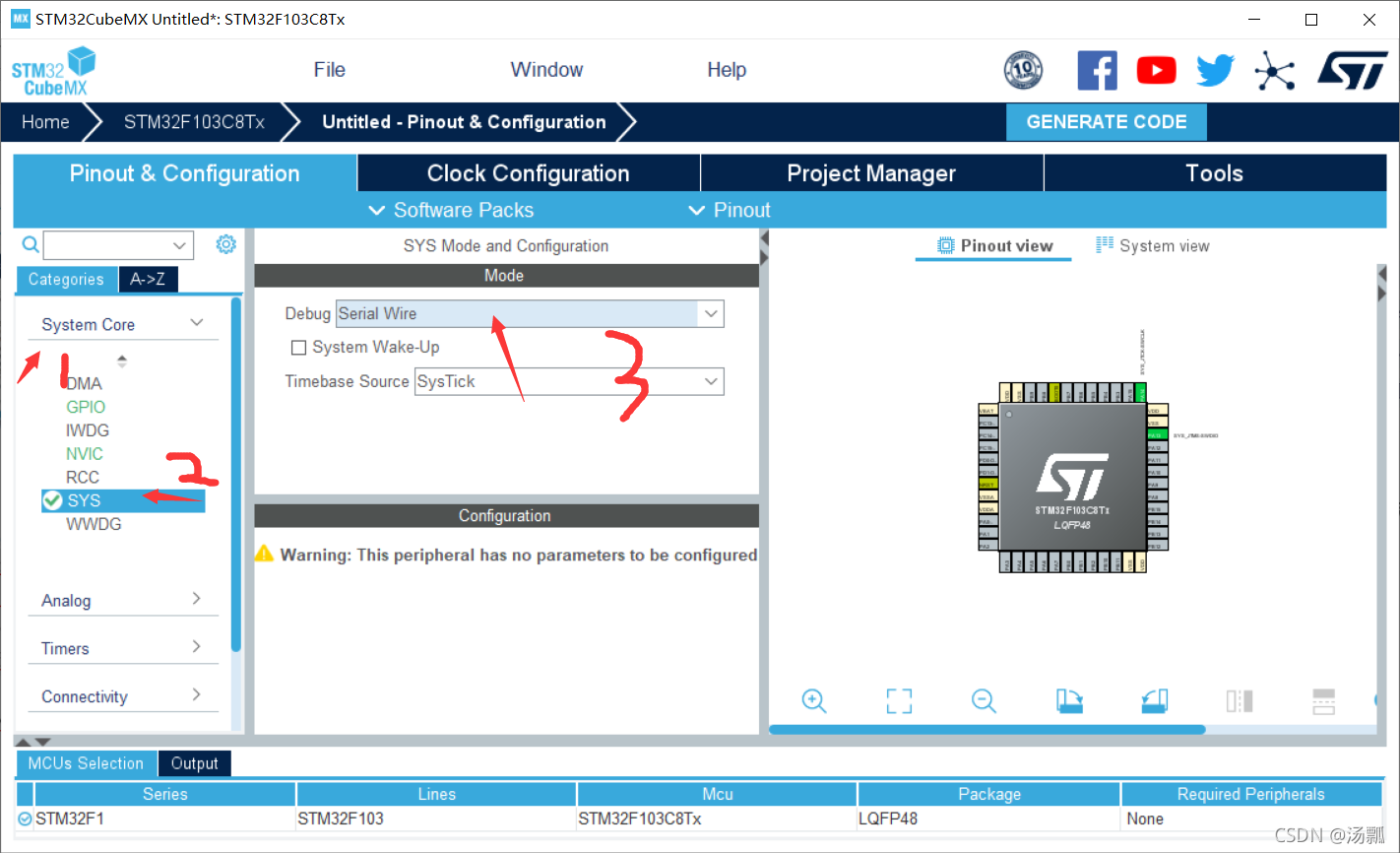

选择system core下的sys ，将debug设置为serial wire

2.配置时钟

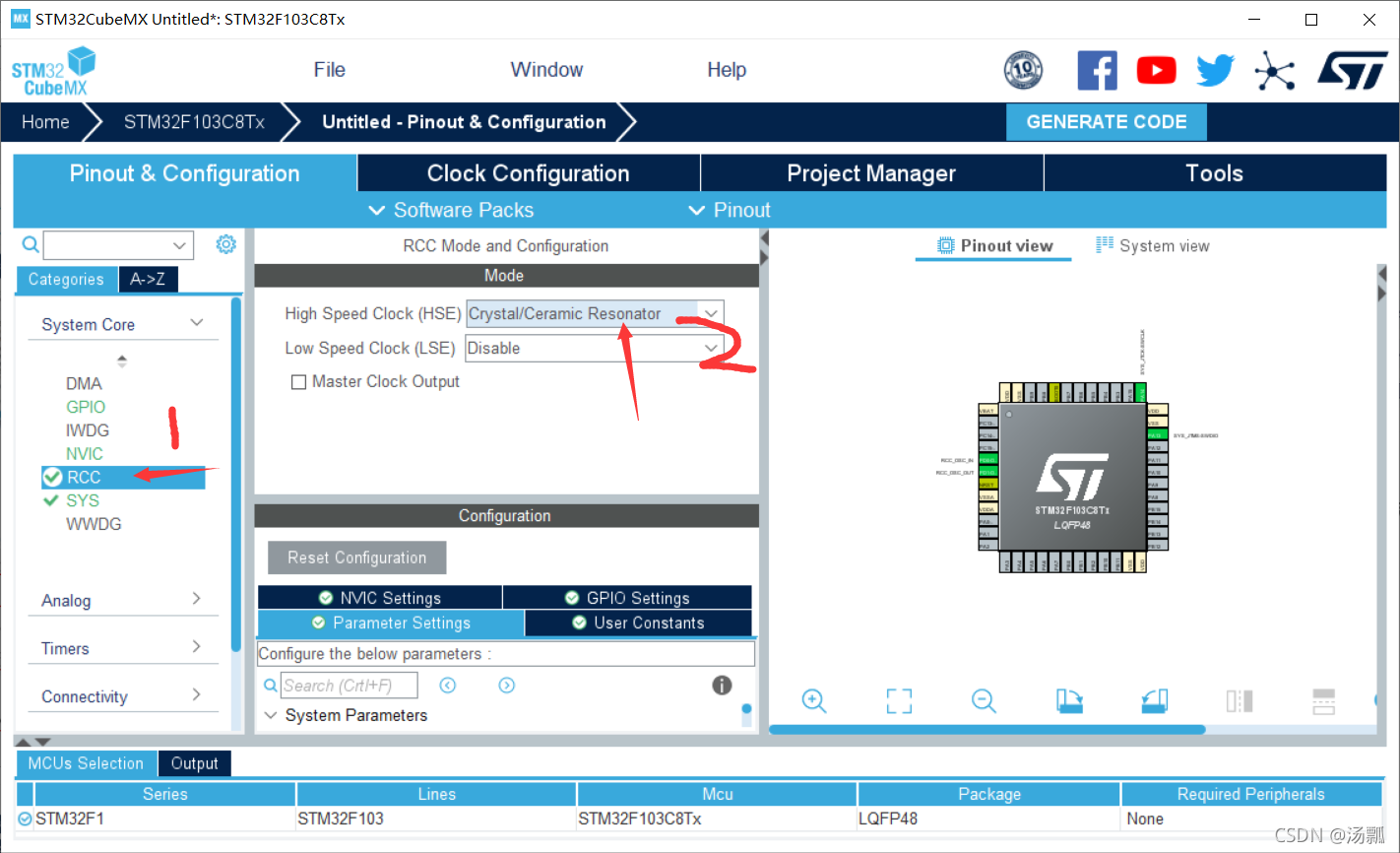

选择RCC，将High Speed Clock 设置为 Crystal/Ceramic Resonator

在这里插入图片描述

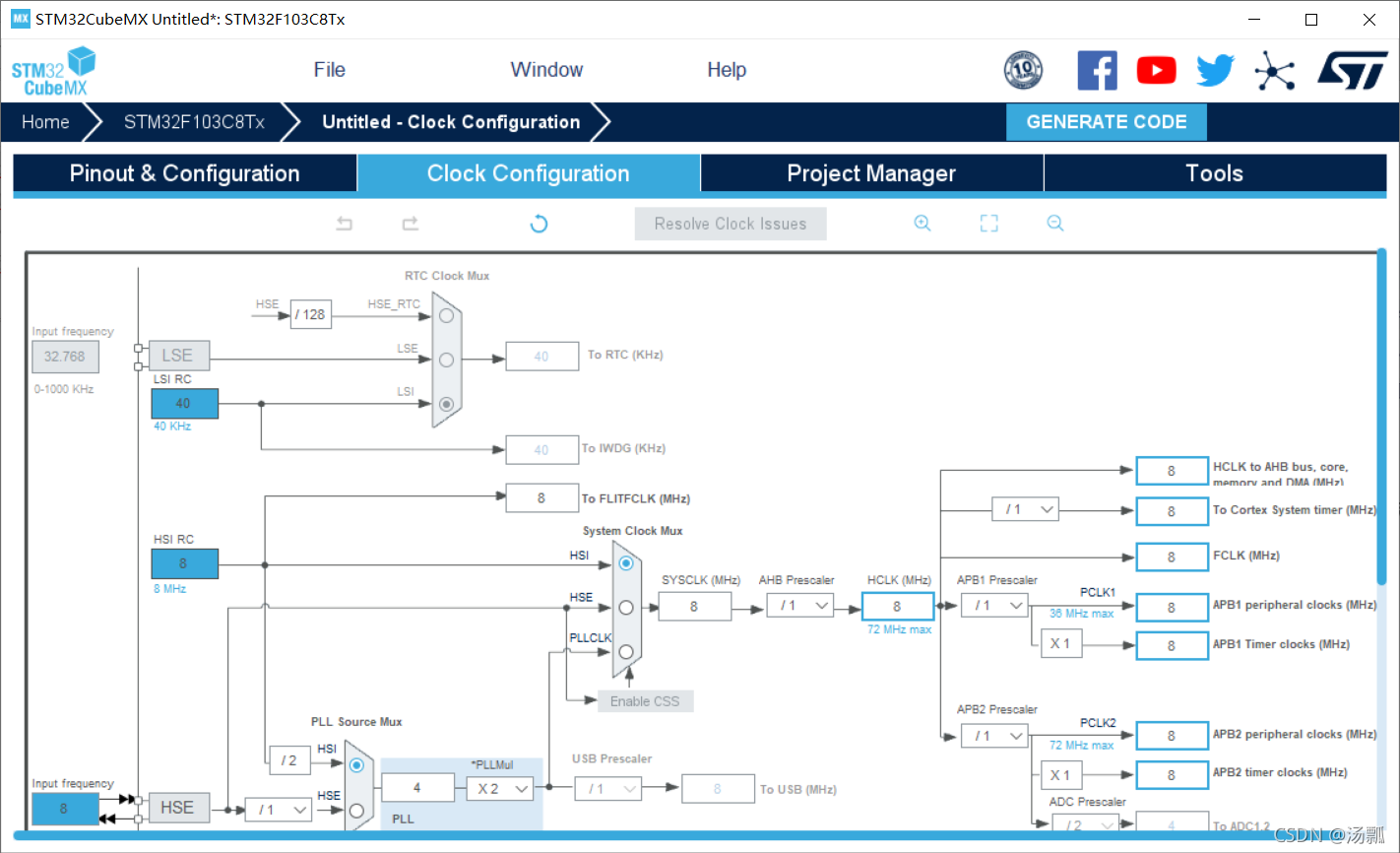

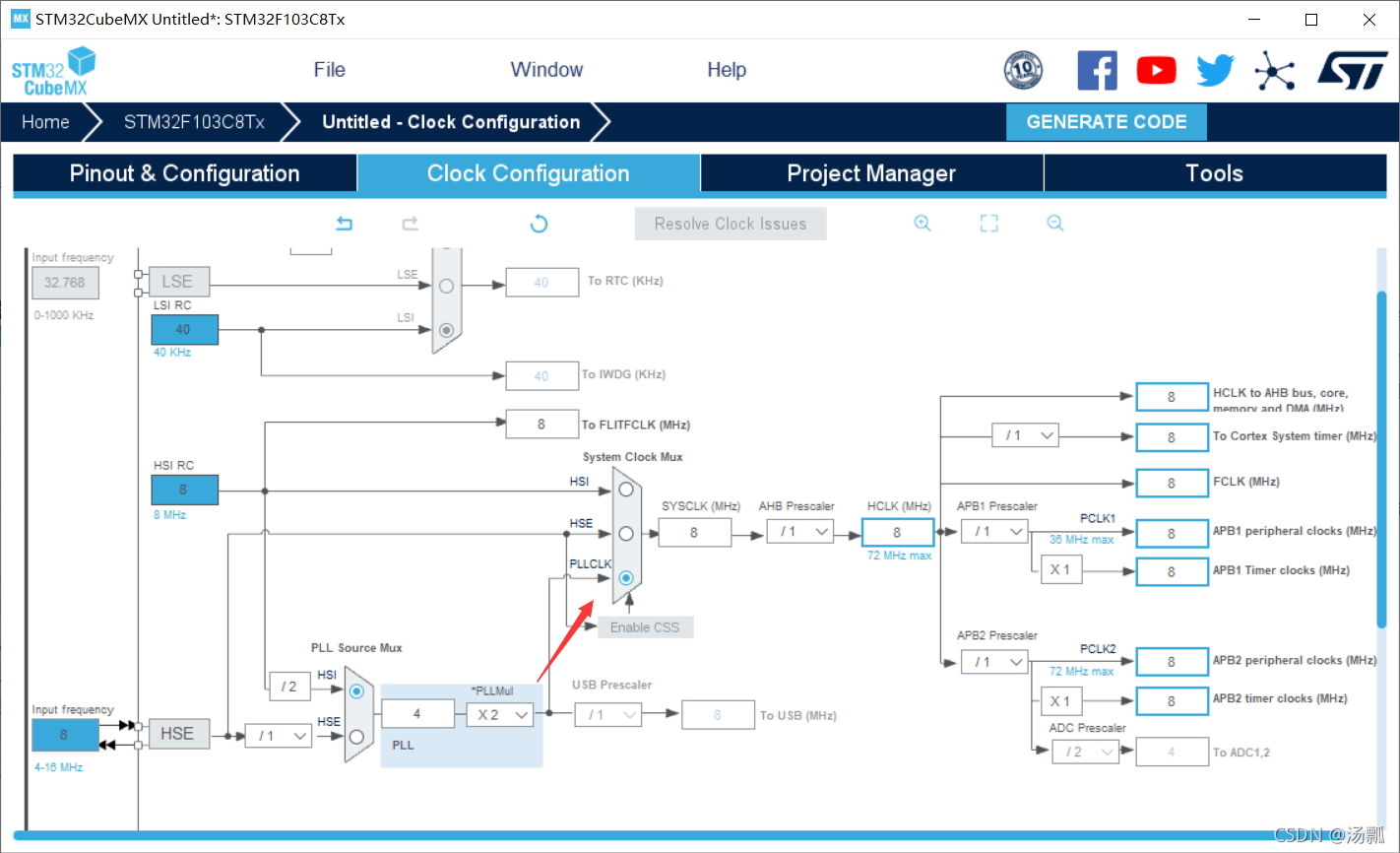

选择Clock Configuration

在这里插入图片描述

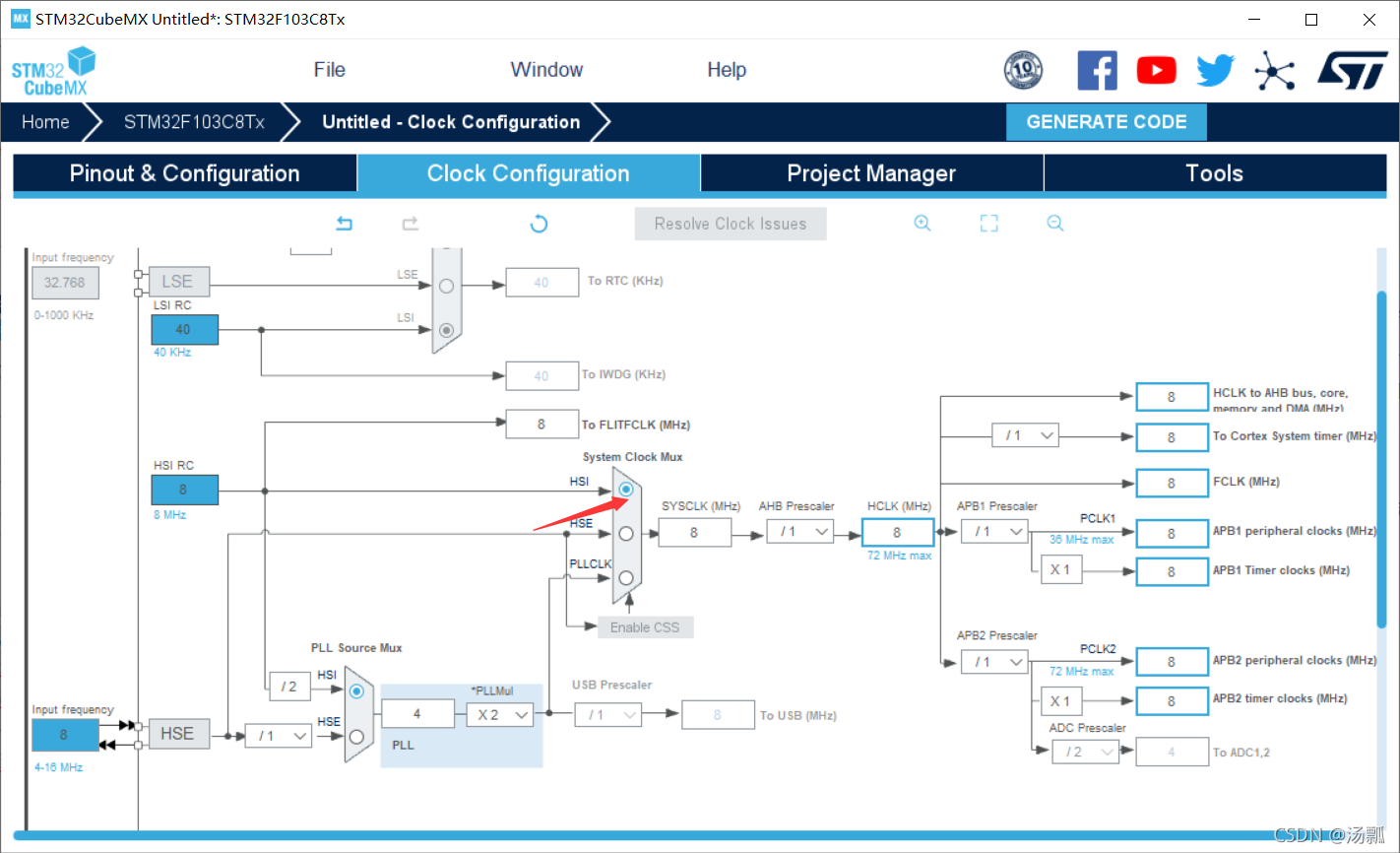

更改一下电路

3.GPI0设置

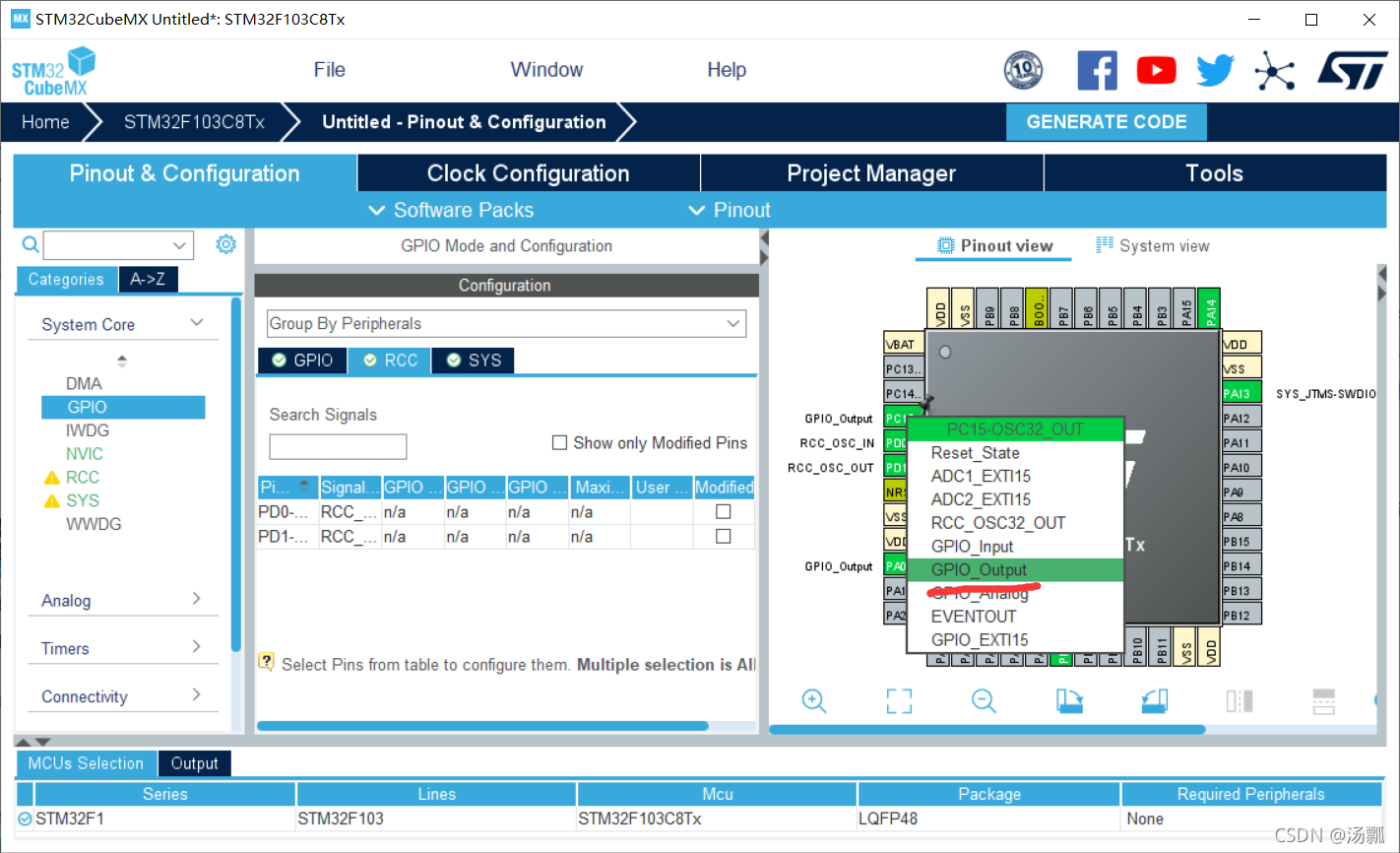

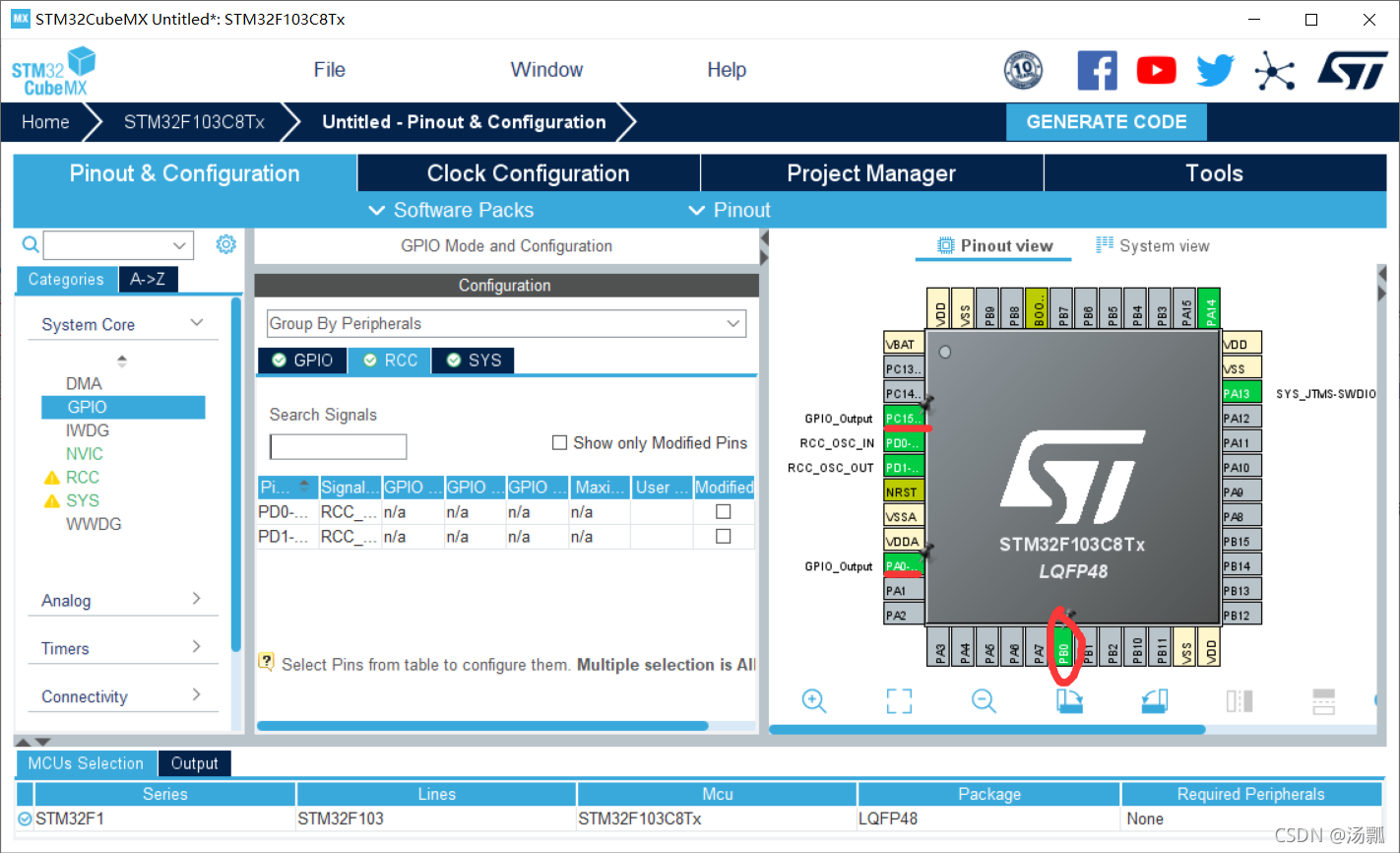

选择GPIO，一次将B0、C15、A0设置为GPIO_Output
在这里插入图片描述

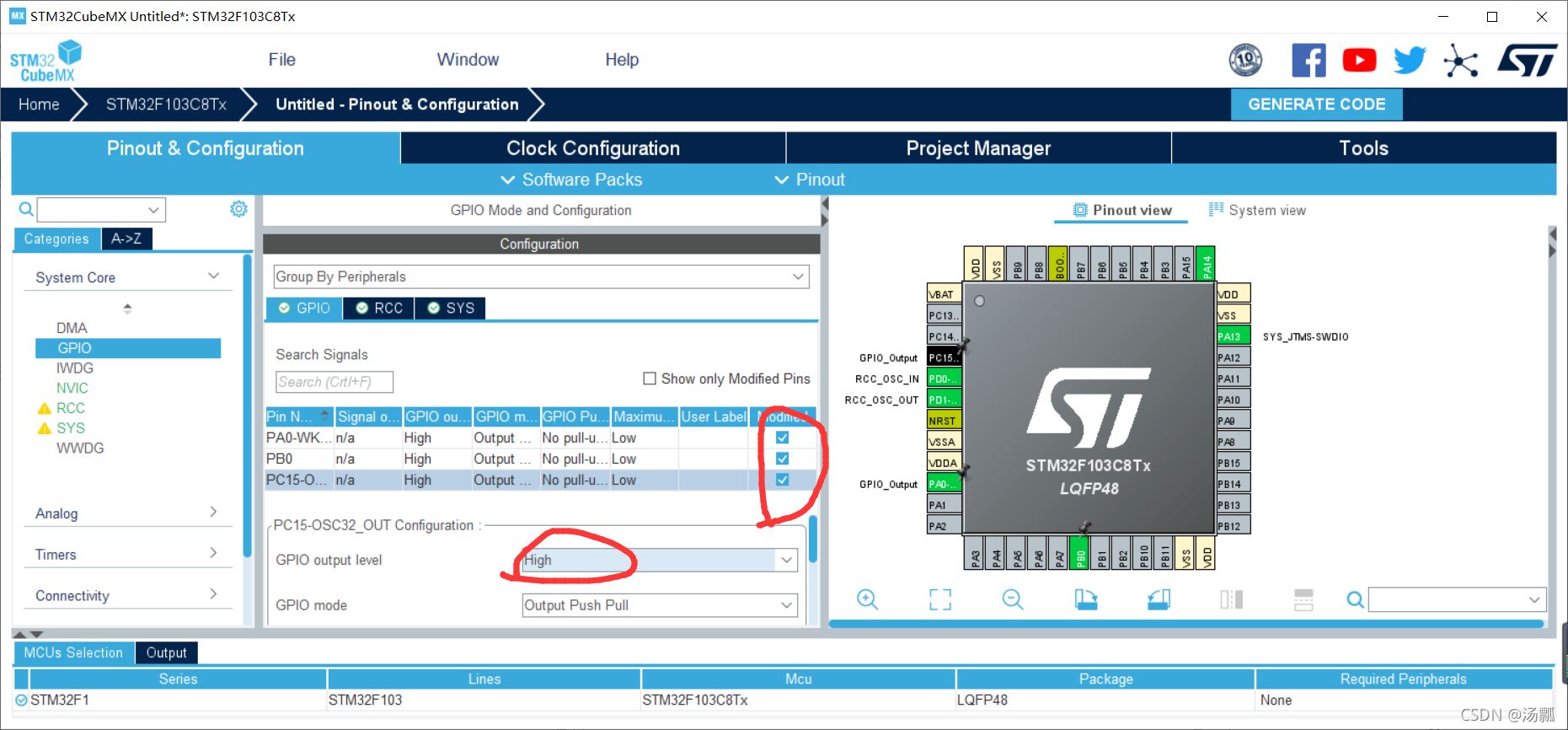

将三个引脚的输出默认改为*High**（改完之后会出现三个√）
在这里插入图片描述

4.项目配置

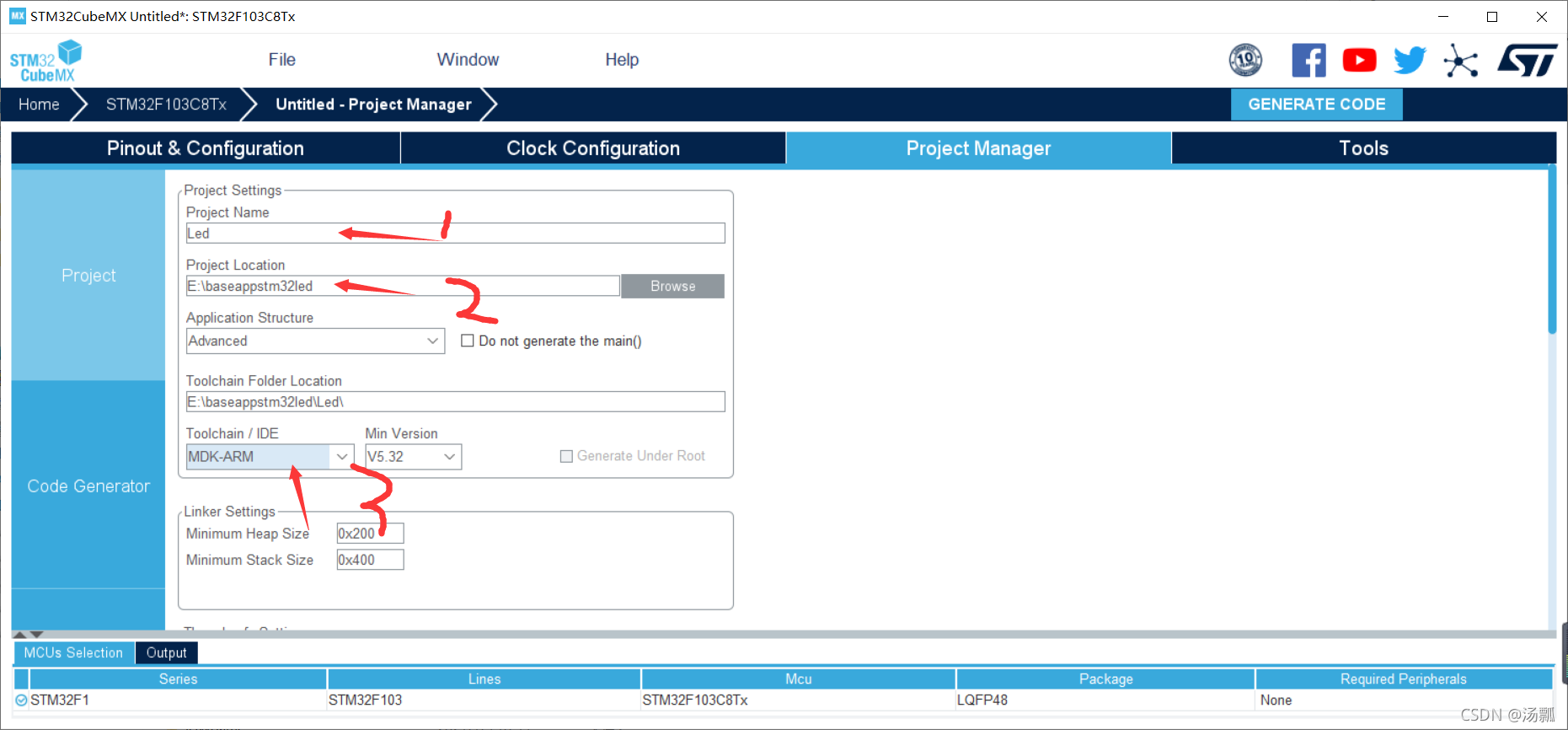

在project Manager下的Project中设置工程名称和工程路径，并且选择编译软件，由于我们使用Kei5，选择MDK-ARM
在这里插入图片描述

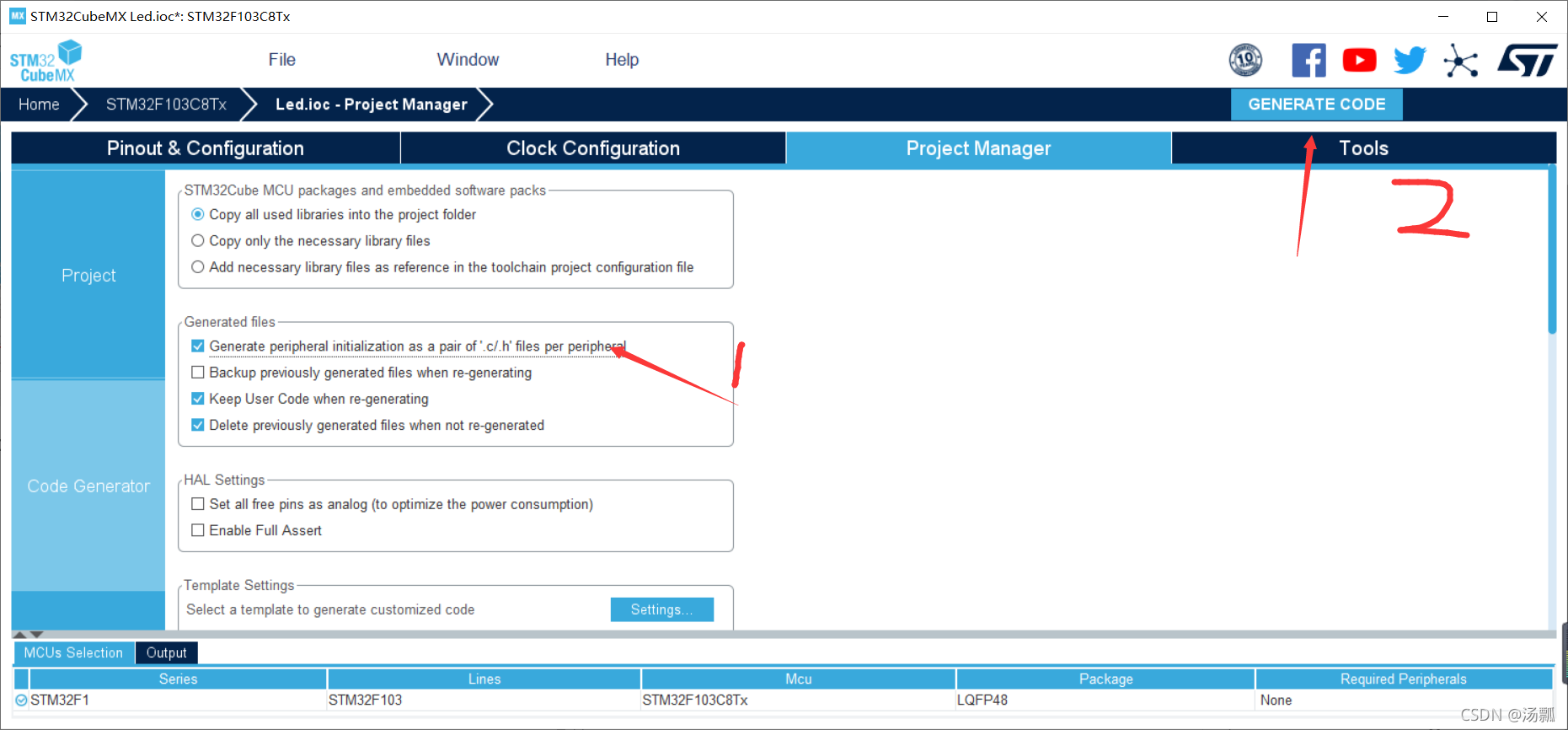

在Code Generate中选择第一个，然后Generate Code

会有提示，选择open project 选择Keil5打开

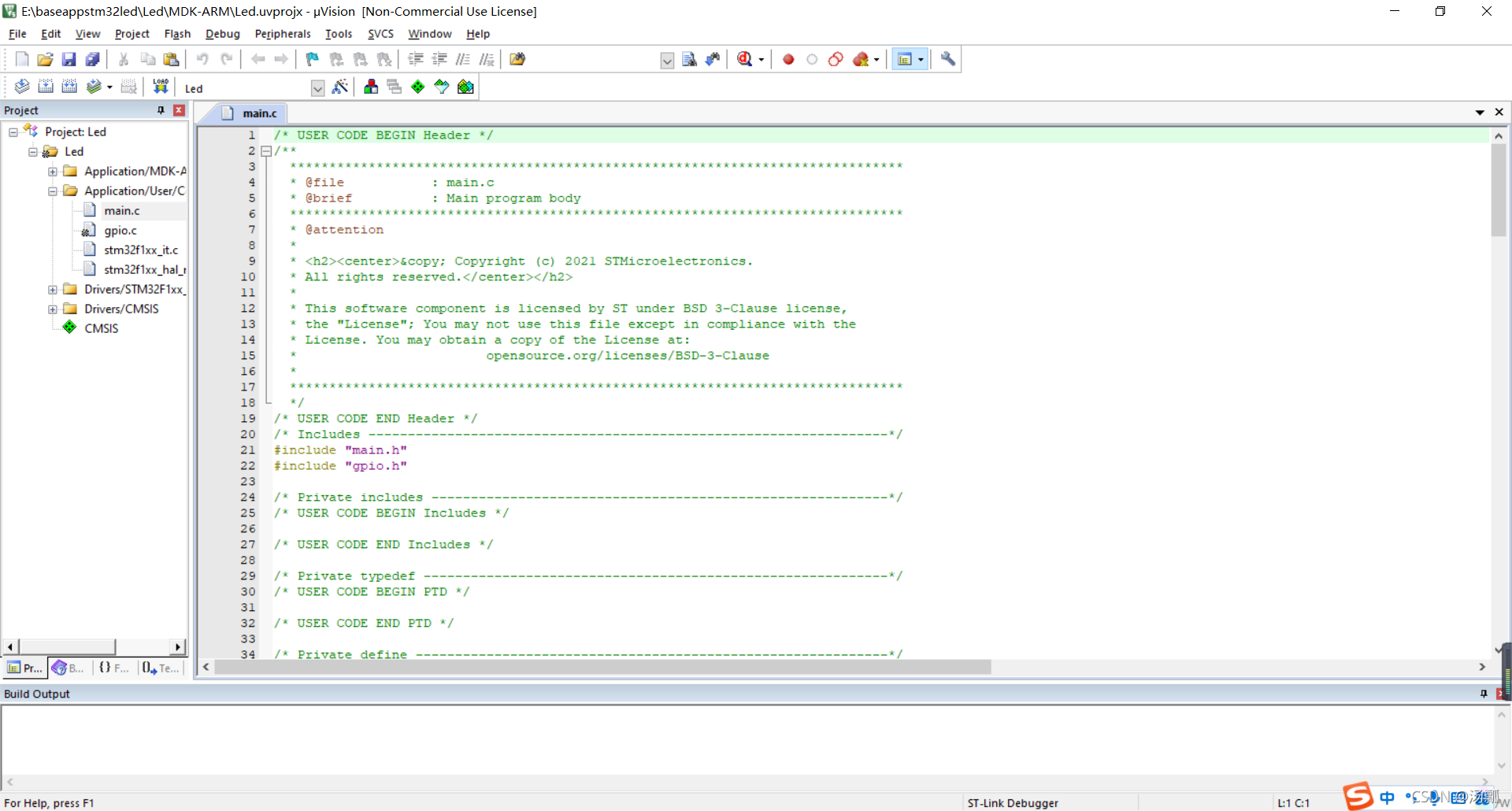

打开Application/User/Core中的main文件

找到while循环中的代码，在第94行

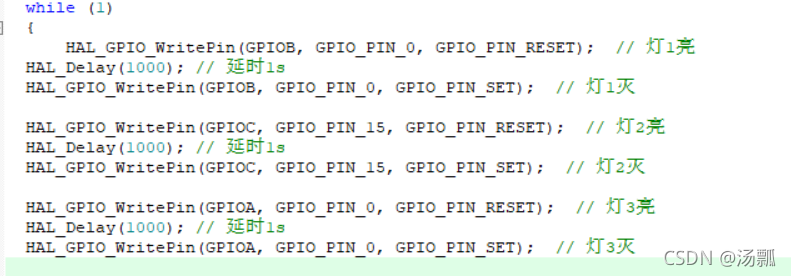

写入代码

	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯1亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_0, GPIO_PIN_SET);  // 灯1灭

	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_RESET);  // 灯2亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOC, GPIO_PIN_15, GPIO_PIN_SET);  // 灯2灭

	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);  // 灯3亮
	HAL_Delay(1000); // 延时1s
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_SET);  // 灯3灭
