本文档详细介绍了如何在KEIL环境下配置逻辑分析仪，以观察STM32F103C8T6芯片的A0、B0和C15引脚波形。首先在上一篇STM32寄存器教程基础上，设置Target和Debug为使用模拟器。接着选择Logic Analyzer Window，设定参数，添加所需引脚并选择比特显示。完成设置后运行程序，通过鼠标滚轮调整波形大小，实现对GPIO波形的观察。

文章目录

一、配置观察波形所需要的环境

在上一篇博客STM32F103寄存器方式点亮LED流水灯的基础上，勾选魔法棒

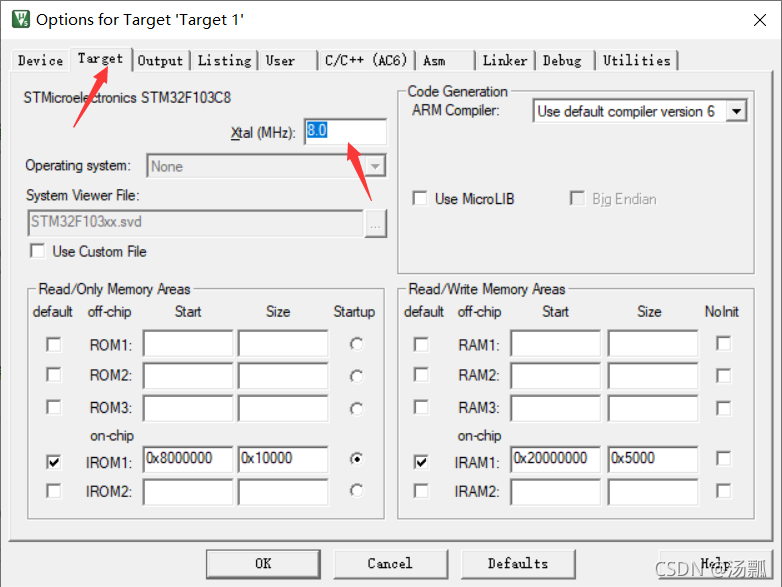

选择Target
在这里插入图片描述

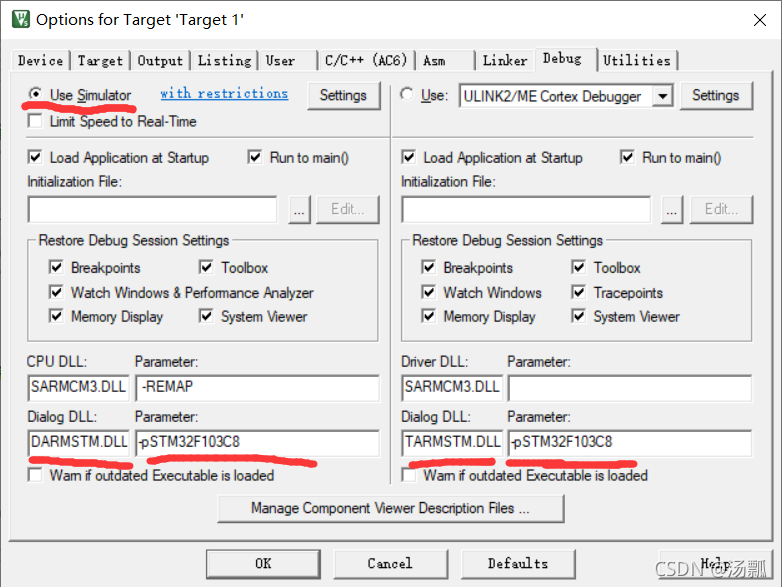

再选择Debug，选择use simulator
在这里插入图片描述
parameter选择自己所用的芯片，我们用的芯片是STM32F103C8T6，所以写入STM32F103C8T6，要是忘记选用的芯片，也可以再Target处查看，如图
在这里插入图片描述

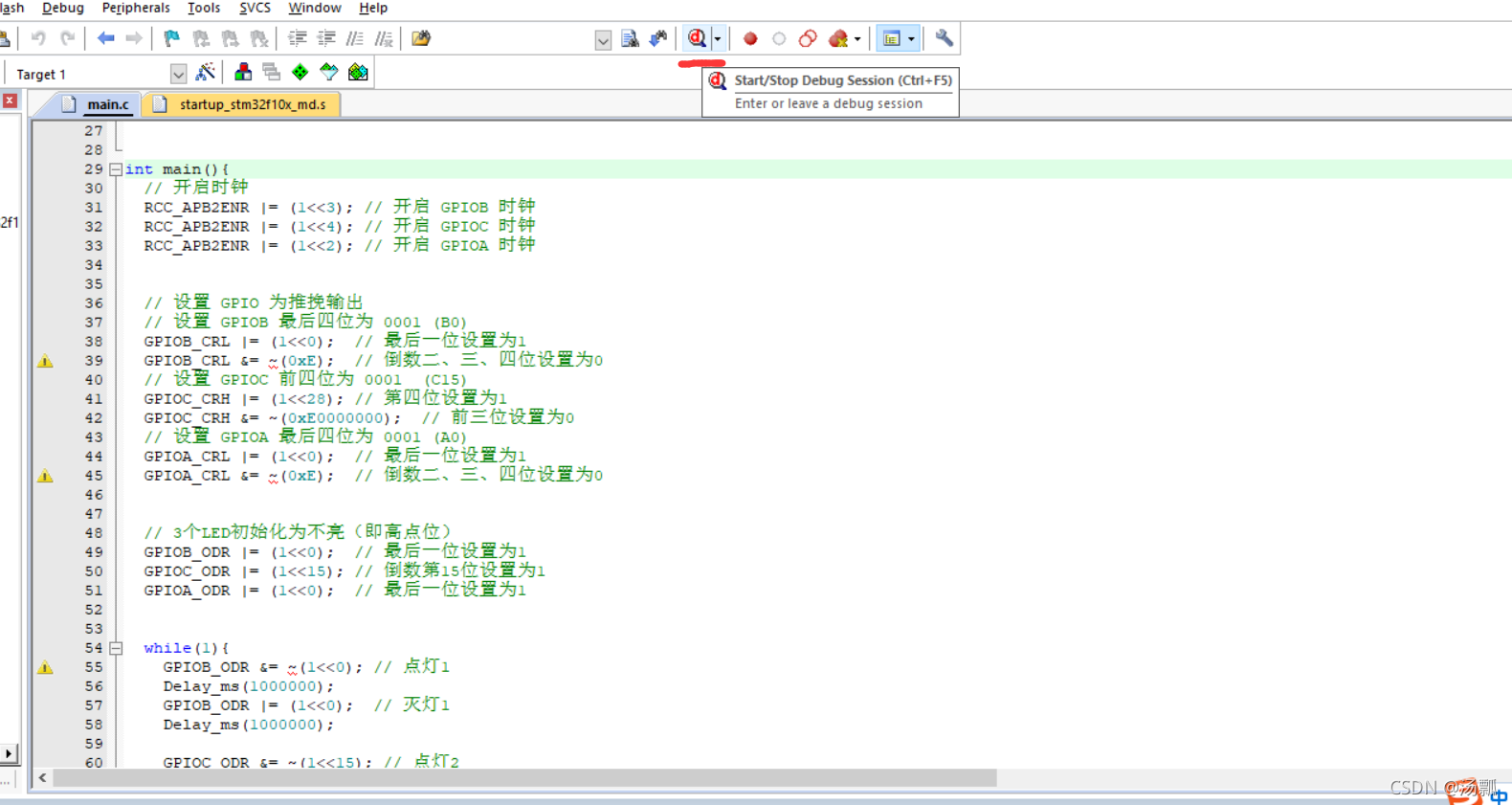

进行Debug
在这里插入图片描述
选择logic Analyzer Window在这里插入图片描述

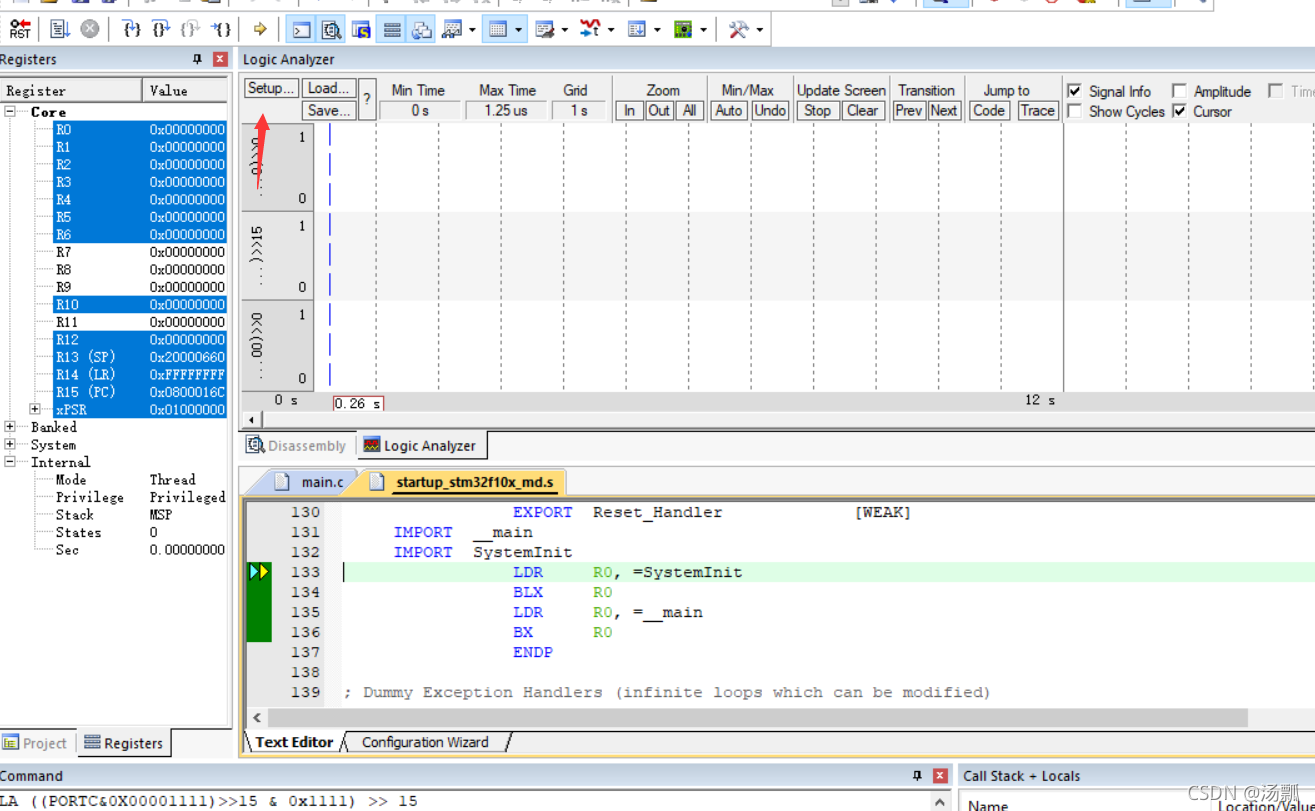

点击Setup
在这里插入图片描述

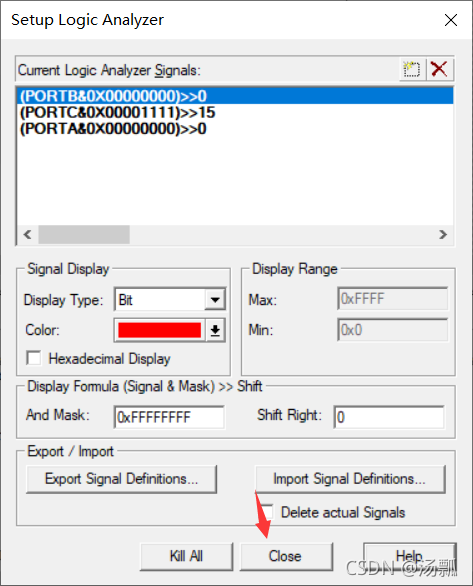

添加三个引脚A0 B0 C15
在这里插入图片描述
（Display Type 一定要选择比特）
然后close
在这里插入图片描述

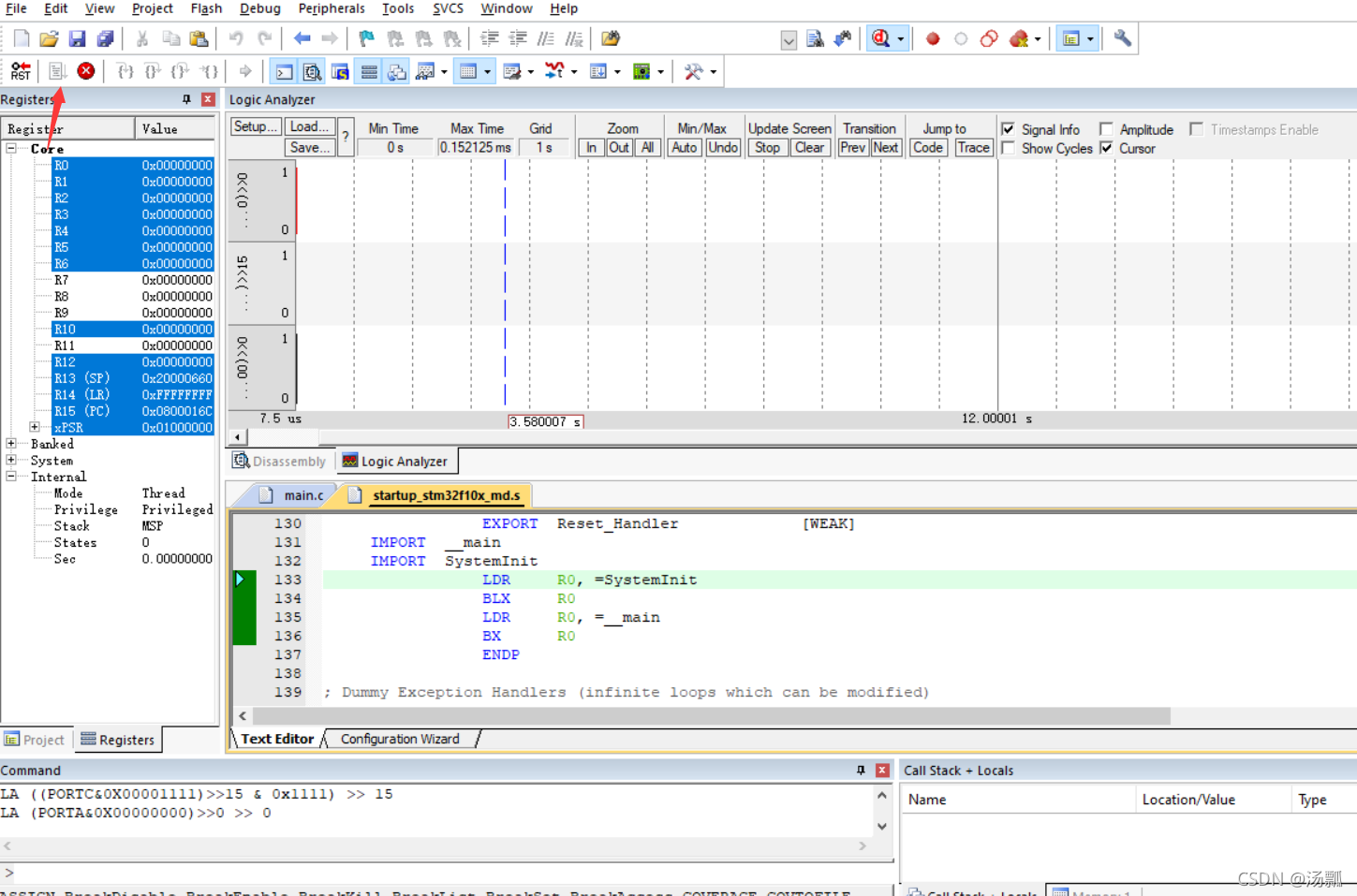

点击运行
在这里插入图片描述

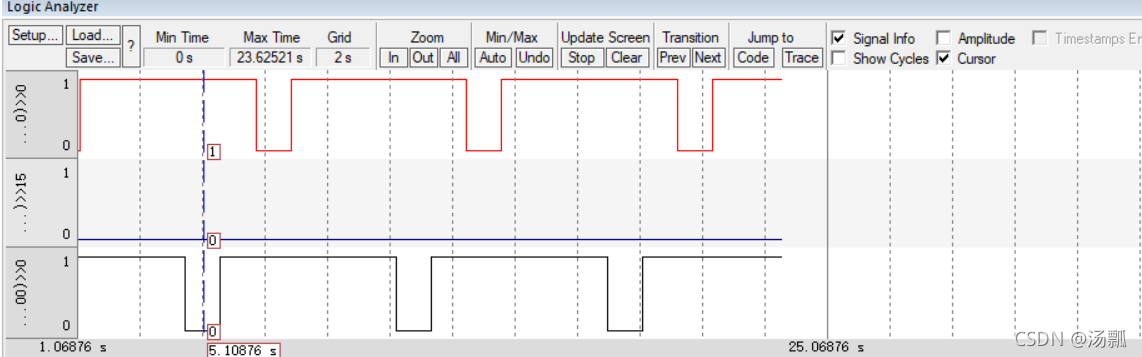

二、观察结果

在这里插入图片描述
使用鼠标滚轮可以调节波形大小
在这里插入图片描述

三丶总结

主要是找到引脚和所用芯片的晶振大小，修改之后就可以观察。

四丶参考文献

利用KEIL的软件仿真的逻辑分析仪功能观察GPIO的波形
