Linux与网络设备 GRE配置经验总结

GRE 介绍及应用场景

GRE（General Routing Encapsulation），即通用路由封装，是一种三层 VPN 技术。它的最大作用是可以对某些网络层协议的报文进行封装，如对路由协议、语音、视频等组播报文或IPv6报文进行封装。同时，也能够与 IPSec 结合，解决 GRE 的安全问题。

本文主要介绍 Linux 与 网络设备（华为防火墙、华为路由器、Juniper SRX防火墙）对接 GRE 的配置方法。

GRE 报文

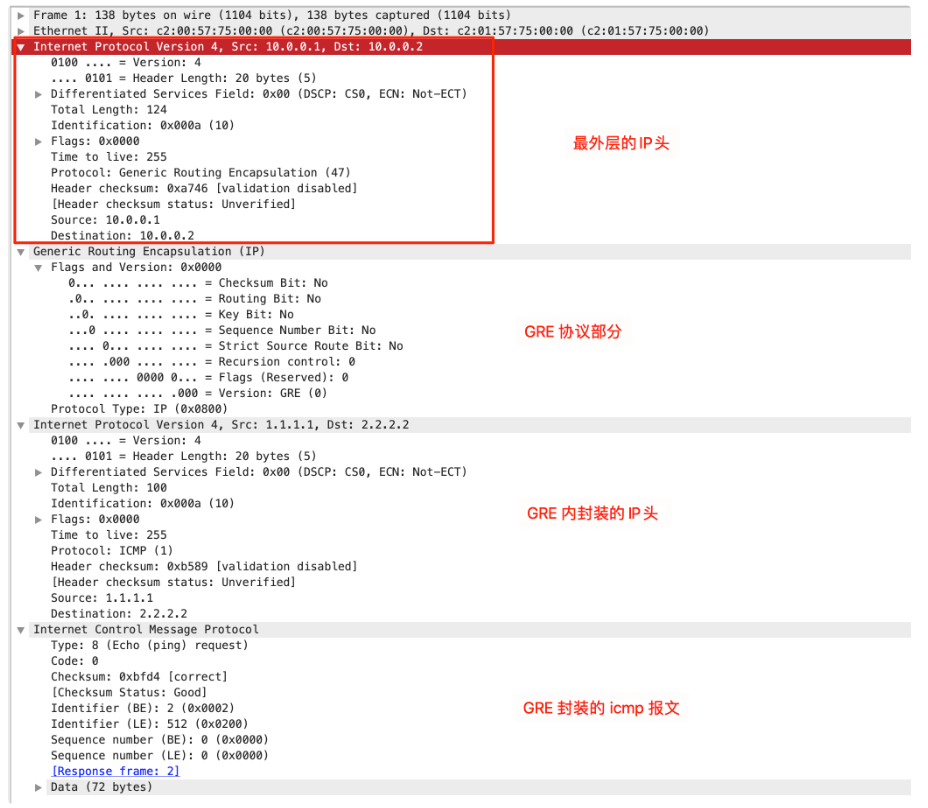

如下图所示，GRE 是按照 TCPIP 协议栈进行逐层封装，新的 IP 头会封装在原有的 IP 头中，然后运送出去，封装操作是通过 Tunnel 接口完成的，GRE 协议经过 Tunnel 口时，会将接口的封装协议设置为 GRE 协议。

GRE 的配置场景

CentOS 7.6 与 华为防火墙建立 GRE 隧道

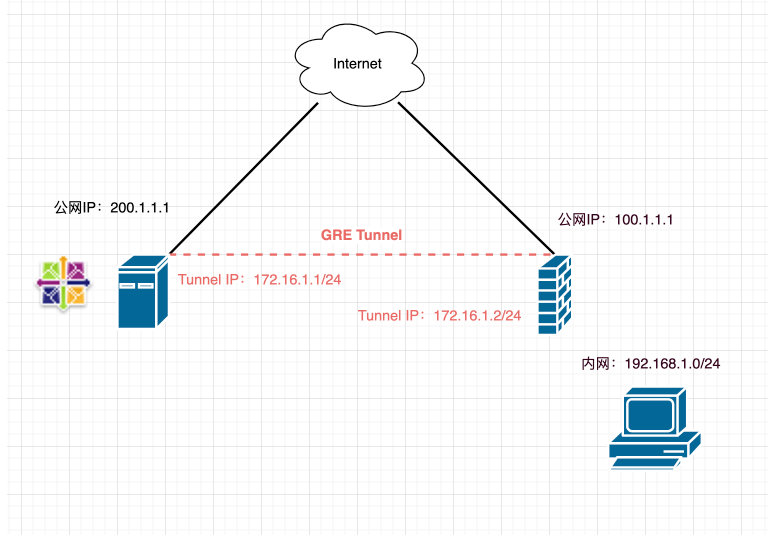

拓扑图

实现目标

• CentOS 与 华为防火墙建立 GRE 隧道；

• 华为防火墙背后的内网网段 192.168.1.0/24 通过 GRE 隧道从 CentOS 到 Internet；

• CentOS 配置端口映射，将 192.168.1.10 的 8080 端口映射到 CentOS 的公网地址 200.1.1.1 的 8080 端口。

配置

• CentOS

• 配置接口与路由

[root@CentOS ~]# vim /etc/sysconfig/network-scripts/ifcfg-tun0
DEVICE=tun0
BOOTPROTO=none
ONBOOT=yes
DEVICETYPE=tunnel
TYPE=GRE
PEER_INNER_IPADDR=172.16.1.2
PEER_OUTER_IPADDR=100.1.1.1
MY_INNER_IPADDR=172.16.1.1
MY_OUTER_IPADDR=200.1.1.1

[root@CentOS ~]# vim /etc/sysconfig/network-scripts/route-tun0
192.168.1.0/24 via 172.16.1.2

[root@CentOS ~]# ifup tun0

Iptables 配置

# 安装 iptables 管理服务
[root@CentOS ~]# yum install iptables-services

# 在 INPUT 方向要放行对端的公网地址
[root@CentOS ~]# iptables -I INPUT -s 100.1.1.1/32 -j ACCEPT

# 配置源地址转换
[root@CentOS ~]# iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -j SNAT --to-source 200.1.1.1

# 端口映射
[root@CentOS ~]# iptables -t nat -A PREROUTING -d 200.1.1.1 -p tcp --dport 8080 -j DNAT --to-dest 192.168.1.10:8080

# 保存 iptables
[root@CentOS ~]# service iptables save

开启 ipv4 转发

[root@CentOS ~]# echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf

[root@CentOS ~]# sysctl -p

• 华为防火墙

  本次以华为 USG6300E 系列防火墙为例：

• 配置接口，并添加到安全区域

  interface Tunnel0
  ip address 172.16.1.2 255.255.255.0
  tunnel-protocol gre
  source 100.1.1.1
  destination 200.1.1.1

  # 将接口添加到安全区域内
  [USG6300E] firewall zone tunnel
  firewall zone name tunnel
  set priority 75
  add interface Tunnel0


  配置安全策略

  在实际的实施中，可以将策略收紧一些，根据需求限制源和目的
