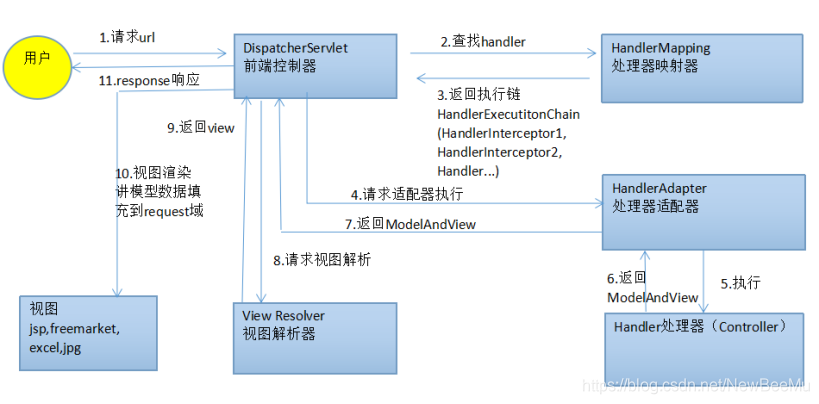

SpringMVC执行流程框图:
SpringMVC流程:
01、用户发送出请求到前端控制器DispatcherServlet。
02、DispatcherServlet收到请求调用HandlerMapping(处理器映射器)。
03、HandlerMapping找到具体的控制器(可查找xml配置或注解配置),生成处理器对象的执行链(如果有),再一起返回给DispatcherServlet。
04、DispatcherServlet调用HandlerAdapter(处理器适配器)。
05、HandlerAdapter经过适配调用具体的处理器(controller)。
06、Controller执行完成返回ModelAndView对象。
07、HandlerAdapter将Controller执行结果ModelAndView返回给DispatcherServlet。
08、DispatcherServlet将ModelAndView传给ViewReslover(视图解析器)。
09、ViewReslover解析后返回具体View(视图)。
10、DispatcherServlet根据View进行渲染视图(即将模型数据填充至视图中)。
11、DispatcherServlet响应用户。
涉及组件分析:
1、前端控制器DispatcherServlet(不需要程序员开发),由框架提供,在web.xml中配置。
作用:接收请求,响应结果,相当于转发器,中央处理器。
2、处理器映射器HandlerMapping(不需要程序员开发),由框架提供。
作用:根据请求的url查找Handler(处理器/Controller),可以通过XML和注解方式来映射。
3、处理器适配器HandlerAdapter(不需要程序员开发),由框架提供。
作用:按照特定规则(HandlerAdapter要求的规则)去执行Controller。
4、控制器Controller(需要工程师开发)
注意:编写Handler时按照HandlerAdapter的要求去做,这样适配器才可以去正确执行Handler。
作用:接受用户请求信息,调用业务方法处理请求,也称之为后端控制器。
5、视图解析器ViewResolver(不需要程序员开发),由框架提供
作用:进行视图解析,把逻辑视图名解析成真正的物理视图。
SpringMVC框架支持多种View视图技术,包括:jstlView、freemarkerView、pdfView等。
6、视图View(需要工程师开发)
作用:把数据展现给用户的页面
View是一个接口,实现类支持不同的View技术(jsp、freemarker、pdf等)
代码演示:

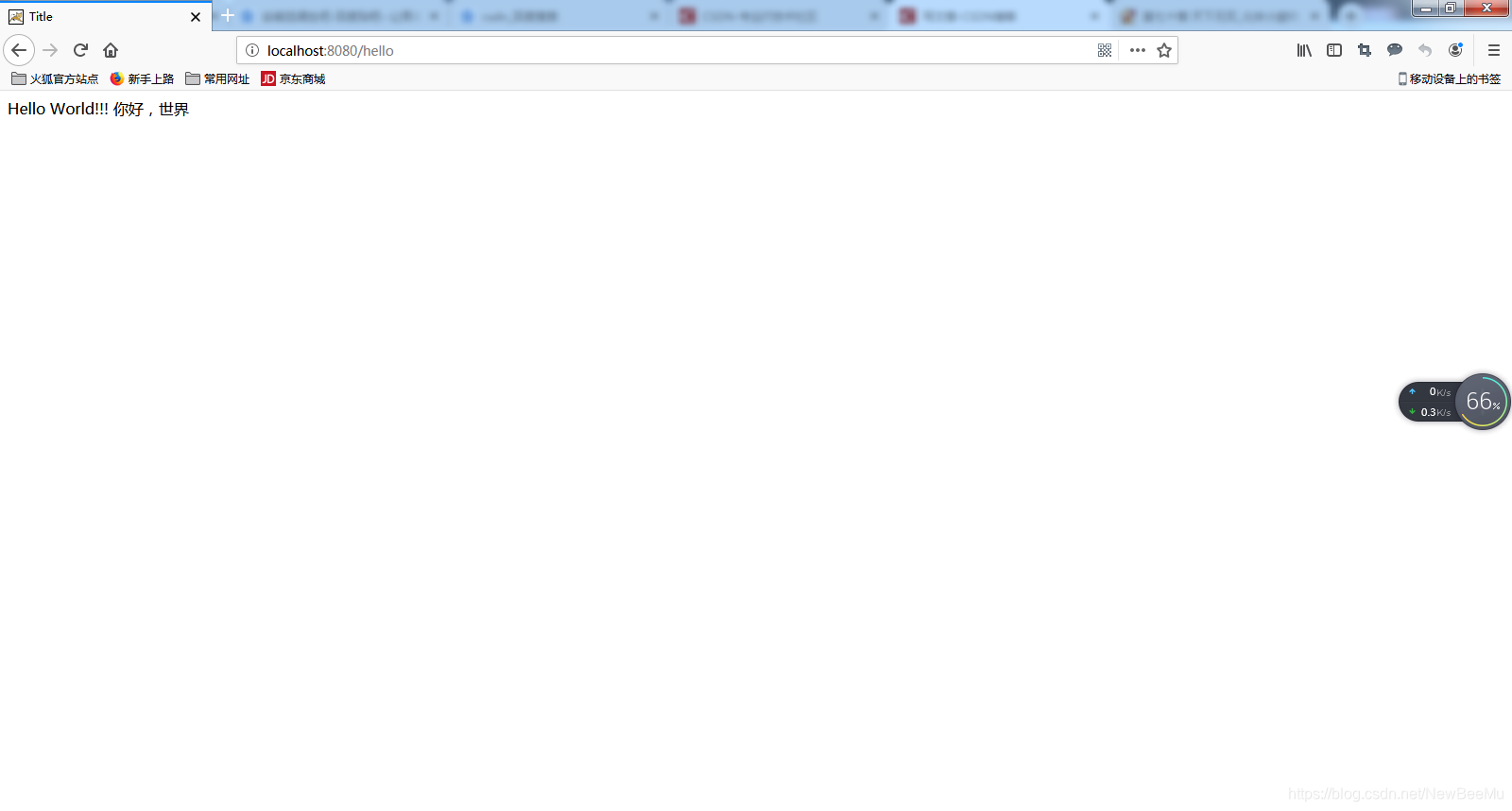

效果图:

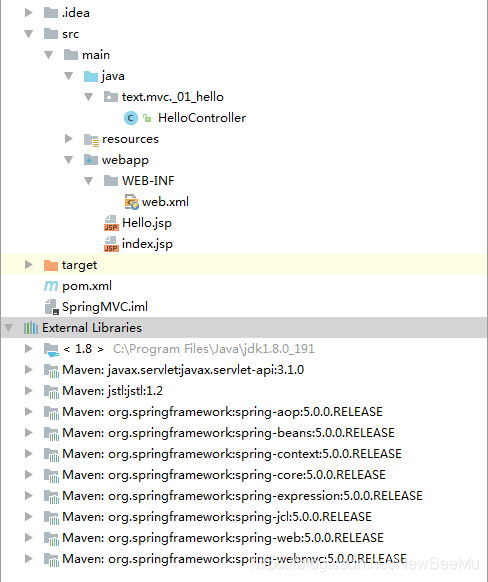

代码结构:
代码:
pom.xml:
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<groupId>test</groupId>
<artifactId>SpringMVC</artifactId>
<version>1.0.0</version>
<packaging>war</packaging>
<properties>
<project.pring.verison>5.0.0.RELEASE</project.pring.verison>
</properties>
<dependencies>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-context</artifactId>
<version>${project.pring.verison}</version>
</dependency>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-web</artifactId>
<version>${project.pring.verison}</version>
</dependency>
<dependency>
<groupId>org.springframework</groupId>
<artifactId>spring-webmvc</artifactId>
<version>${project.pring.verison}</version>
</dependency>
<dependency>
<groupId>javax.servlet</groupId>
<artifactId>javax.servlet-api</artifactId>
<version>3.1.0</version>
<scope>provided</scope>
</dependency>
<dependency>
<groupId>jstl</groupId>
<artifactId>jstl</artifactId>
<version>1.2</version>
</dependency>
</dependencies>
</project>
index.jsp:
<html>
<body>
<h2>Hello World!</h2>
</body>
</html>
Hello.jsp:
<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
<title>Title</title>
</head>
<body>
Hello World!!!
${msg}
</body>
</html>
web.xml:
<web-app xmlns="http://java.sun.com/xml/ns/javaee"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://java.sun.com/xml/ns/javaee
http://java.sun.com/xml/ns/javaee/web-app_3_0.xsd"
version="3.0">
<!--配置前端控制器-->
<servlet>
<servlet-name>dispatcherServlet</servlet-name>
<servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
<!--关联SpringMVC的配置文件-->
<init-param>
<param-name>contextConfigLocation</param-name>
<param-value>classpath:mvc.xml</param-value>
</init-param>
<!--tomcat启动时,完成初始化-->
<load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
<servlet-name>dispatcherServlet</servlet-name>
<url-pattern>/</url-pattern>
</servlet-mapping>
</web-app>
mvc.xml:
<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
<!--配置控制器-->
<bean name="/hello" class="text.mvc._01_hello.HelloController"></bean>
</beans>
HelloController.java:
package text.mvc._01_hello;
import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
/**
* Created by Administrator on 2019/9/6.
*/
public class HelloController implements Controller{
public ModelAndView handleRequest(HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse) throws Exception {
System.out.println("Hello World!!!");
ModelAndView mv=new ModelAndView();
//跳转视图
mv.setViewName("Hello.jsp");
mv.addObject("msg","你好,世界");
return mv;
}
}
