模拟电路实验 06 - | 测量放大器的设计

最新推荐文章于 2024-12-06 13:59:46 发布
原创 最新推荐文章于 2024-12-06 13:59:46 发布 · 4k 阅读 · 52 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#模拟电路 #模拟电子技术 #测量放大器 #模拟

本次实验旨在学习测量放大器的设计与调试技术。通过实验，掌握了测量放大器的工作原理，进行了实际的数据测量，对所得数据进行了详细计算与分析，从而得出关于测量放大器性能的结论。实验过程中深化了对放大器电路的理解，积累了宝贵的实践经验。

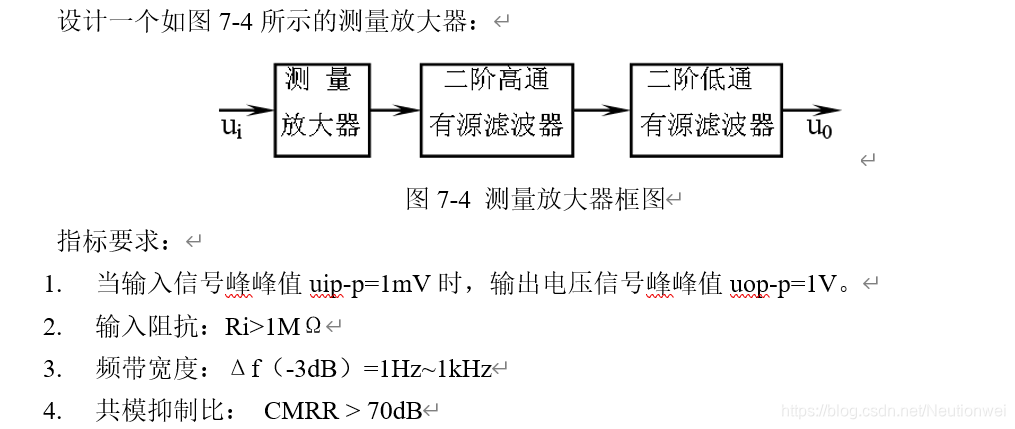

一、实验目的和任务

  1. 学习测量放大器的设计方法。
  2. 掌握测量放大器的调试方法。

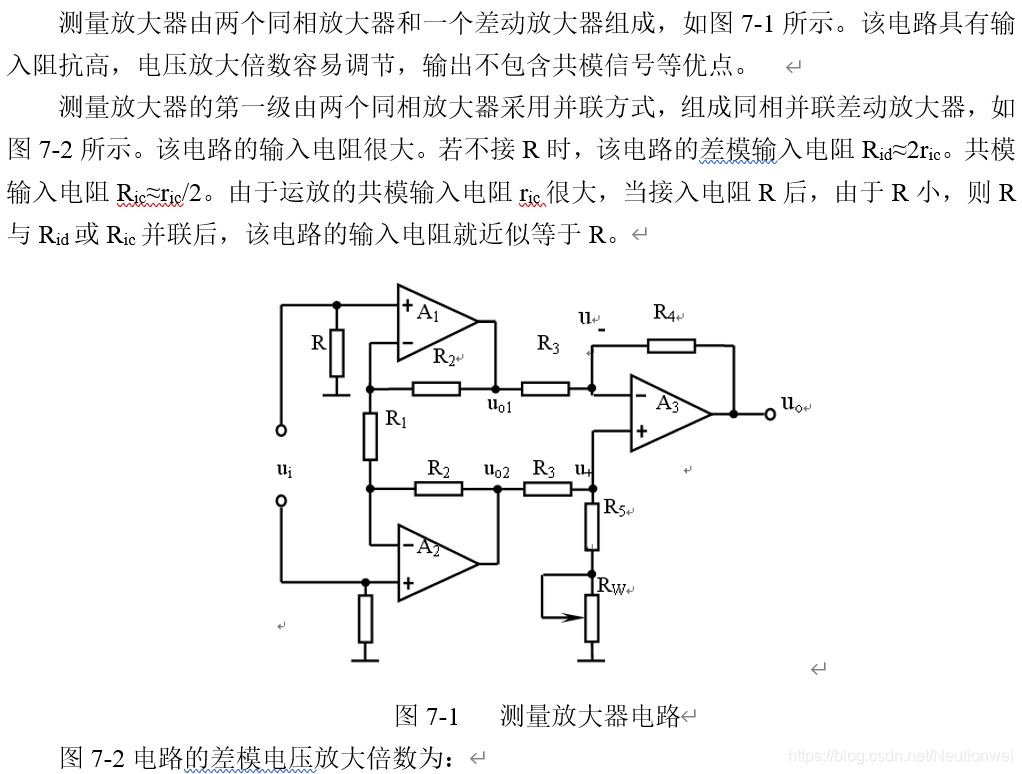

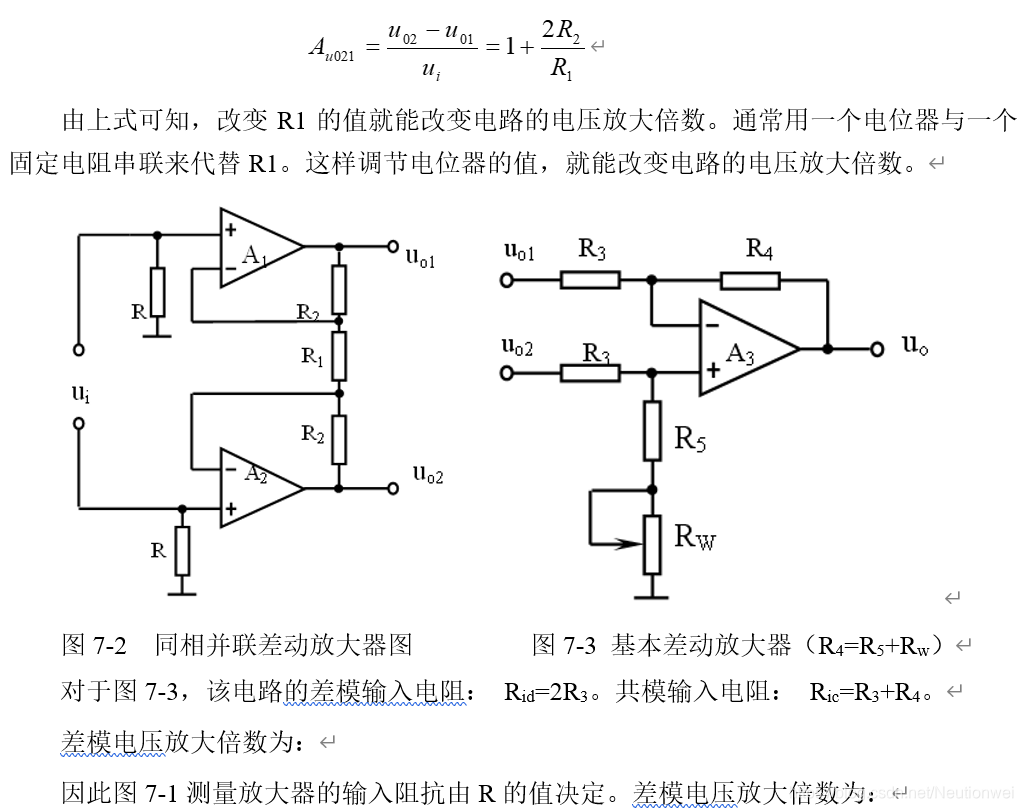

二、实验原理介绍

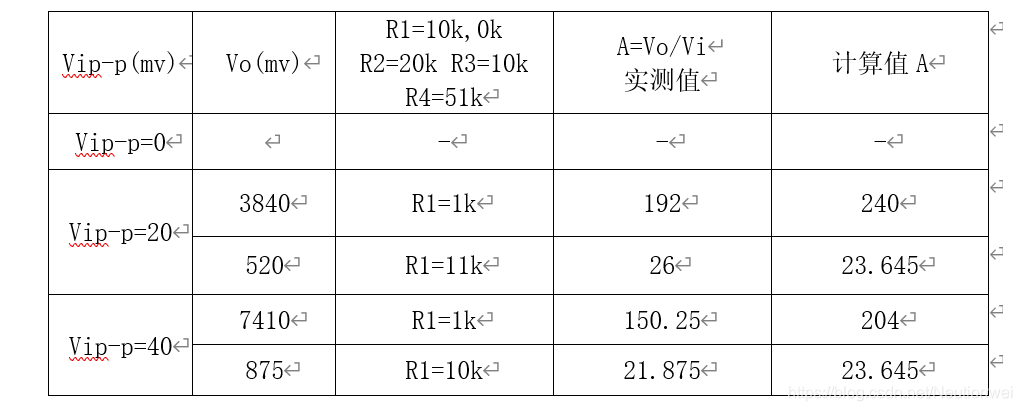

三、实验数据、计算及分析

四、 实验结论与心得
