Yocto理论篇 | OpenEmbedded构建系统之Metadata、Machine Configuration与Policy Configuration

1 工作流

下图表示OpenEmbedded构建系统生成的高级工作流：

通常，构建的工作流由几个功能区域组成：

User Configuration：可用于控制生成过程的元数据。
Metadata Layers：提供软件、板子和发行版元数据的各种层。
Source Files：上游发布、本地项目和SCMs。
Build System：在BitBake控制下的进程。这个模块扩展了BitBake如何获取源代码、应用补丁、完成编译、分析生成包的输出、创建和测试包、生成镜像以及生成交叉开发工具。
Package Feeds：包含输出包（RPM、DEB或IPK）的目录，这些输出包随后用于构建由构建系统生成的镜像或软件开发工具包（SDK）。如果启用了运行时包管理，还可以使用web服务器或其他方式复制和共享这些提要，以便于在运行时扩展或更新设备上的现有镜像。
Images：工作流生成的镜像。
Application Development SDK：与镜像一起或与BitBake单独生成的交叉开发工具。

2 Metadata, Machine Configuration 与 Policy Configuration

一般来说，有三种类型的层输入。

Metadata (.bb + Patches)：包含用户提供的配方文件、补丁和附加文件的软件层。软件层的一个很好的例子可能是OpenEmbedded层索引中的meta-qt5层。这一层适用于流行的Qt跨平台应用开发框架的5.0版本，适用于桌面、嵌入式和移动应用程序。
Machine BSP Configuration：提供机器特定配置的板子支持包(BSP)层（如下图中的“BSP Layer”）。这种类型的信息特定目标体系结构。一个来自Poky参考发行版的BSP层的很好的例子是meta-yocto-bsp层。
Policy Configuration：发行版层（即下图中的“Distro Layer”），它为特定发行版构建的镜像或SDKs提供顶层或常规策略。例如，在Poky参考发行版中，发行版层是meta-poky层。在发行版层中是一个conf/distro目录，其中包含发行版配置文件（例如poky.conf，它包含了Poky发行版的许多策略配置。

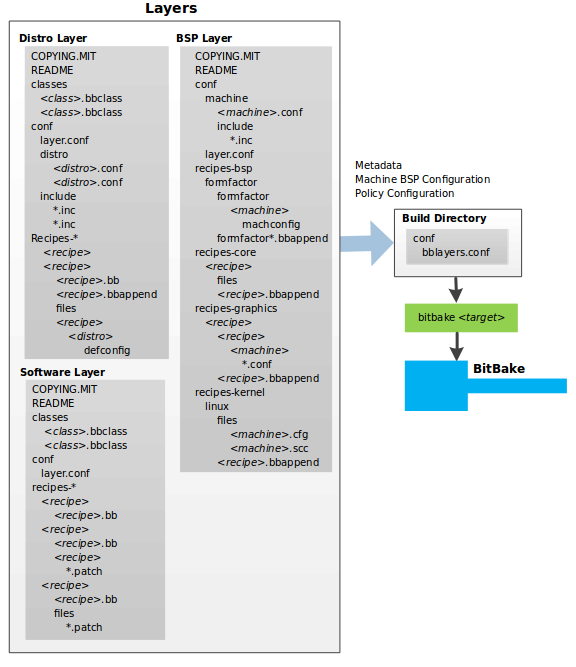

下图显示了通用工作流图中这三个层的展开表示：

一般来说，所有层都有相似的结构。它们都包含一个许可文件（例如COPYING.MIT)。如果要发布该层，最好带有README文件，尤其是配置目录和配方目录。注意：BitBake使用conf/bblayers.conf文件，它是用户配置的一部分，应该查找它作为构建部分使用哪些层。

2.1 Distro Layer

发行版层为发行版提供策略配置，它要求将这些类型的配置放到它们自己的层中。在conf/distro/distro.conf中覆盖BitBake在conf中找到的类似设置/本地.conf生成目录中的文件。在conf/distro/distro.conf中提供的配置将覆盖BitBake在构建目录中conf/local.conf文件中的配置。

以下列表提供了有关通常在发行版层中找到的内容的一些解释和参考：

classes：类文件（.bbclass）包含可在发行版中共享的通用功能。当你的配方继承一个类时，它们会接受该类的设置和函数。
conf：这个区域保存层的配置文件（conf/layer.conf)，发行版（conf/distro/distro.conf)，以及任何发行版范围内的include文件。
recipes-*：影响整个发行版通用功能的配方和附加文件。此区域可以包括配方和附加文件，以添加特定的发行版的配置、初始化脚本、自定义镜像配方等。recipes-*目录的示例是recipes-core和recipes-extra。recipes-*目录中的层次结构和内容可能会有所不同。通常，这些目录包含配方文件（*.bb）、配方附加文件（*.bbappend）、配置文件的特定发行版目录等等。

2.2 BSP Layer

BSP层提供针对特定硬件的板子配置。此层中的所有内容都特定的为其构建镜像或SDK的方法。

注意：BSP层的配置目录包含板子的配置文件（conf/machine/machine.conf)当然，还有层（conf/layer.conf)。该层的其余部分按功能分成不同的配方：recipes-bsp、recipes-core、recipes-graphics、recipes-kernel等等。元数据可以存在于多个formfactors、图形支持系统等。图中虽然显示了几个recipes-*目录，但并非所有这些目录都出现在所有BSP层中。
