ARP

有关ARP的学习笔记

ARP

ARP又称为地址解析协议，使用IP地址解析为MAC地址。发送请求时为广播包，单播回复。

代理APR：

分为路由式代理ARP、VLAN内代理ARP、VLAN间代理ARP

路由式代理：需要互通的主机，主机上没有配置网关，处于同一个网段，但不在同一物理网络（不在同一个广播域）。

如图：

此时,当路由器接口没有开启ARP代理时，PC1不能与PC2通信

开启路由器接口ARP代理功能，PC1与PC2可以通信。

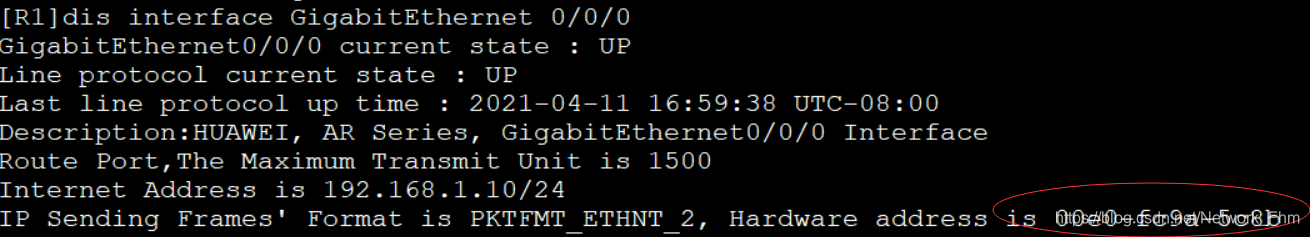

PC1中ARP表中IP地址所对应的MAC地址是路由器GE0/0/0接口的MAC
PC2 ARP缓存中同上，也就是说，PC1 IP地址所对应的MAC地址是路由器G0/0/1接口的MAC

VLAN内代理ARP：

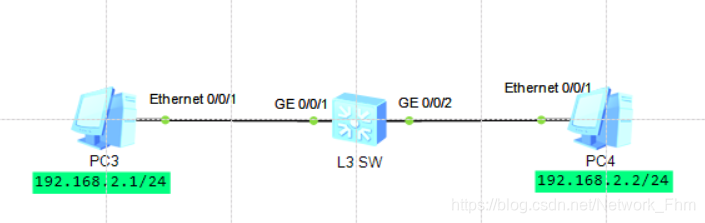

如图：

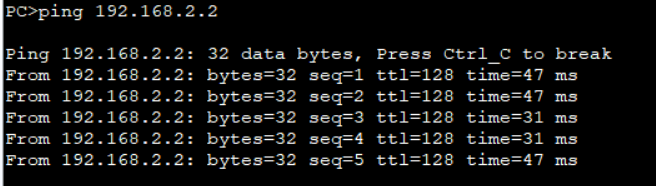

两台PC处于同一个VLAN，在没有开启端口隔离前两台主机可以正常通信。

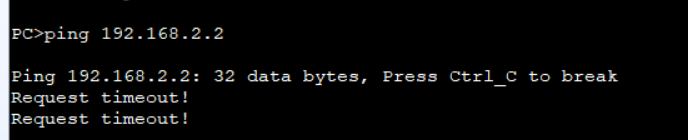

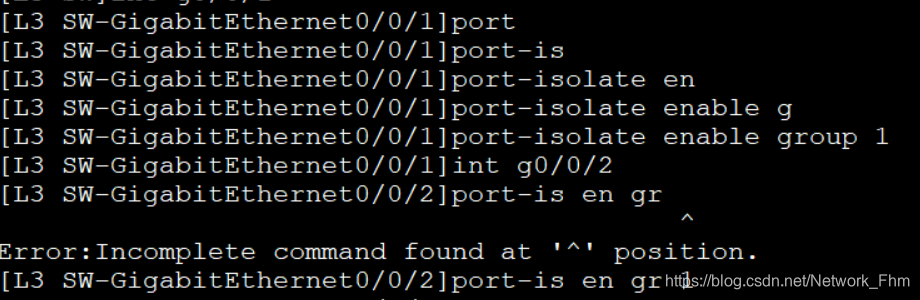

开启隔离后

为VLAN 10配置 IP地址与PC同一个网段，并且配置VLAN内ARP代理。

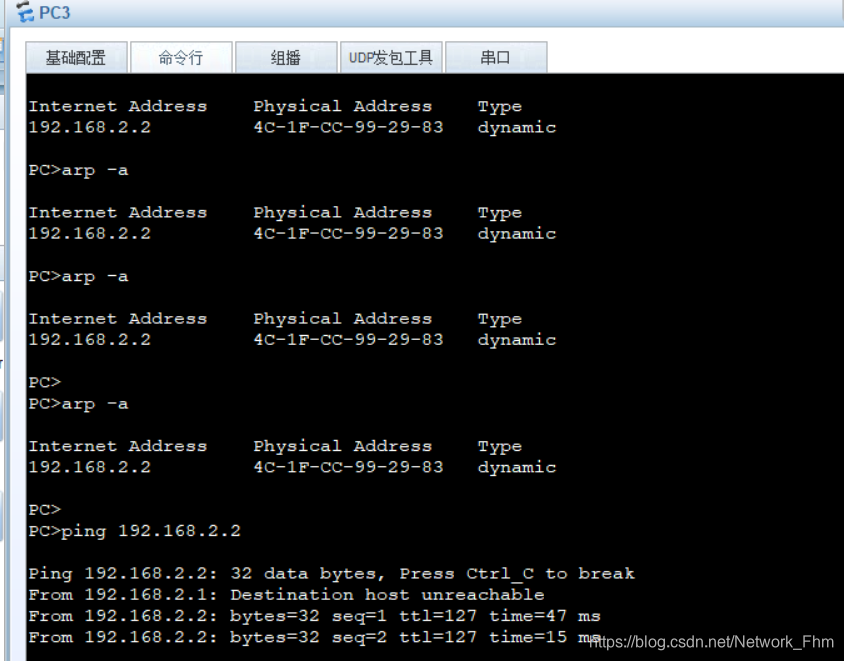

PC之间正常通信。

VLAN间代理ARP：

如国两台主机处于相同网段但属于不同的VLAN，用户间要进行三层互通，可以在关联了这些VLAN的接口（例如VLANIF接口或者子接口）上开启ARP代理功能。

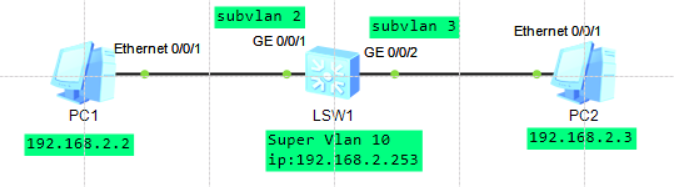

如图：

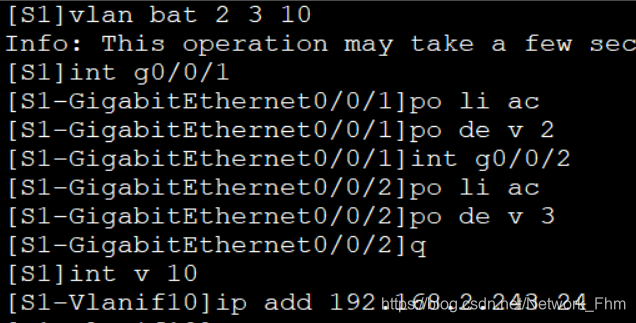

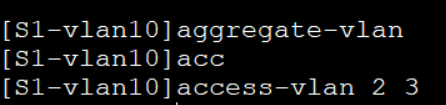

交换机的配置：

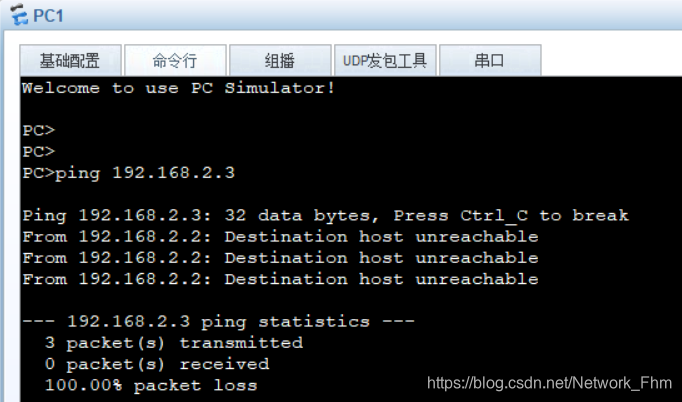

此时PC1与PC2通信

在VLANIF 10 中开启ARP代理功能

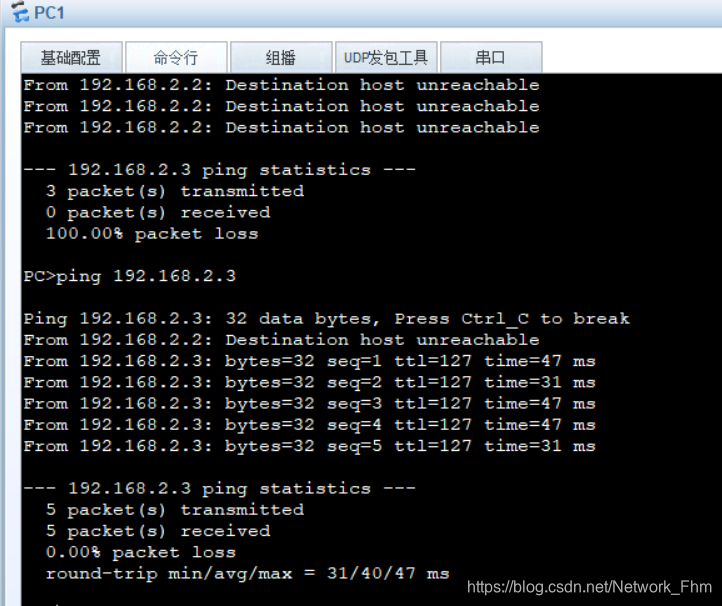

PC1与PC2可以正常通信
