博客介绍了网络配置相关内容，包括定义SW1和SW2并对各接口进行链路连接，连接PC用access类型，连接路由器和交换机用trunk类型；还涉及实现VLAN间路由、在R1配置DHCP以及进行测试等操作。

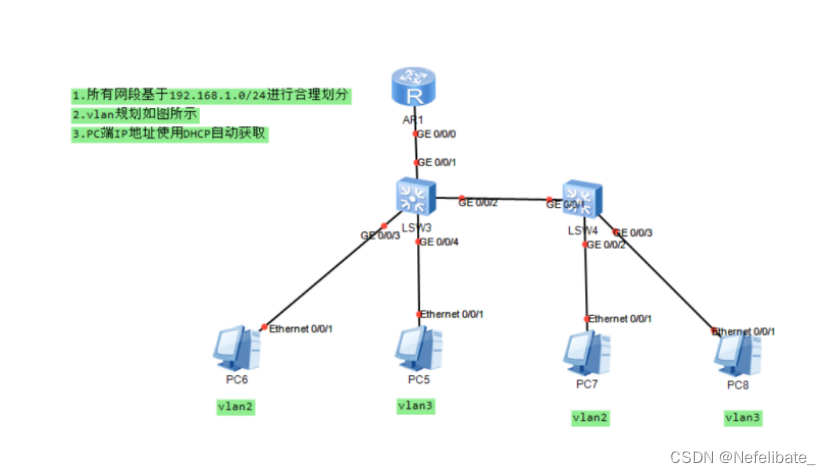

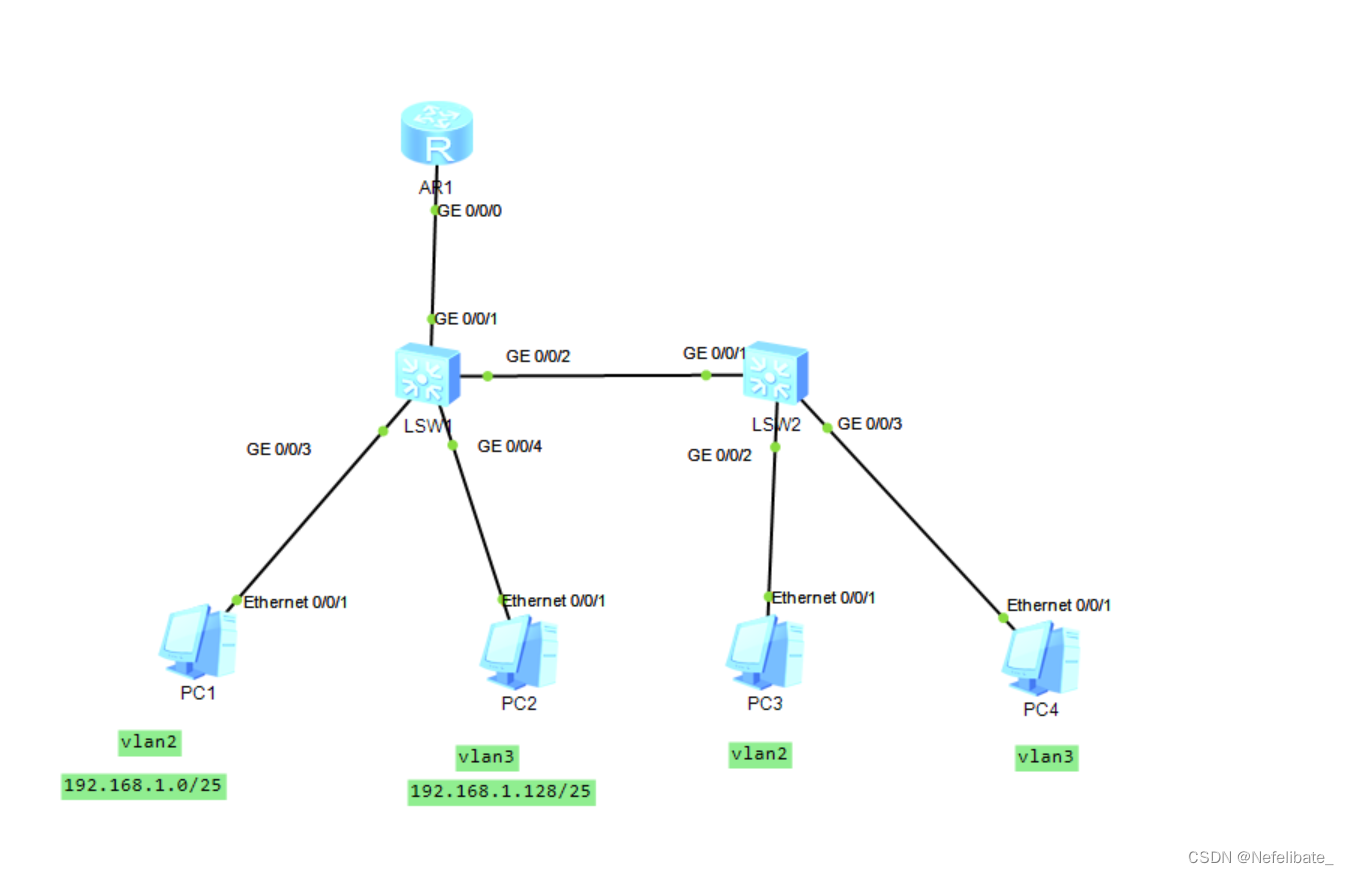

1.首先定义SW1 和 SW2 ，对各个接口进行链路连接

连接pc使用access类型，连接路由器和交换机使用trunk类型

[SW1-GigabitEthernet0/0/3]port link-type access

[SW1-GigabitEthernet0/0/3]port default vlan 2

[SW1-GigabitEthernet0/0/4]port link-type access

[SW1-GigabitEthernet0/0/4]port default vlan 3

[SW1-GigabitEthernet0/0/2]port link-type trunk

[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan all

[SW1-GigabitEthernet0/0/1]port link-type trunk

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[SW2-GigabitEthernet0/0/2]port link-type access

[SW2-GigabitEthernet0/0/2]port default vlan 2

[SW2-GigabitEthernet0/0/3]port link-type access

[SW2-GigabitEthernet0/0/3]port default vlan 3

[SW2-GigabitEthernet0/0/1]port link-type trunk

[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

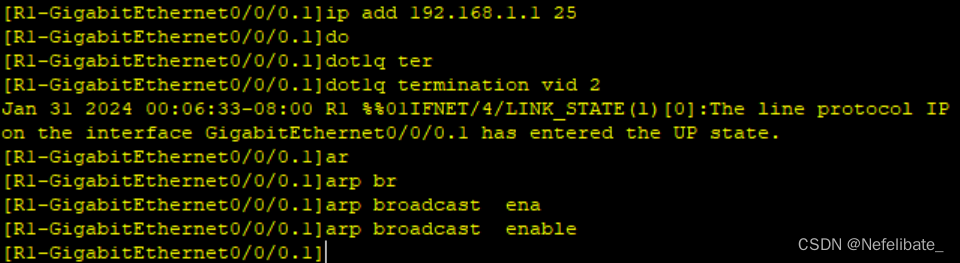

2.实现vlan间路由

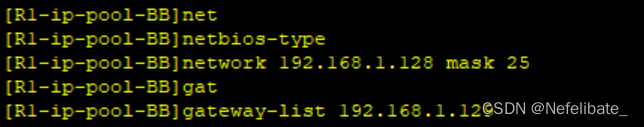

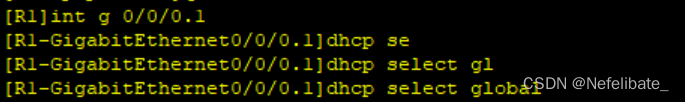

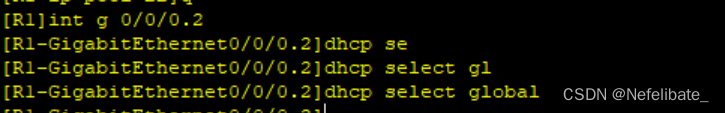

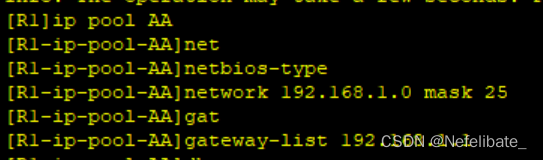

3.在R1配置dhcp

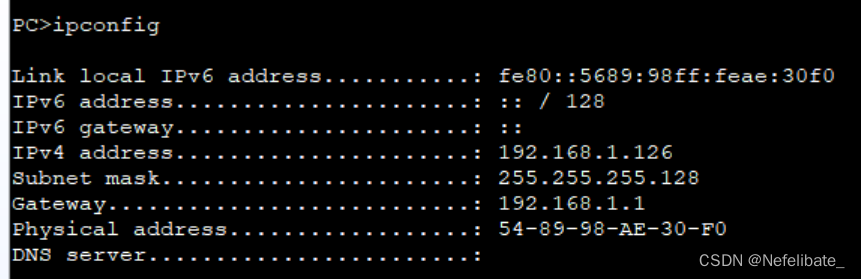

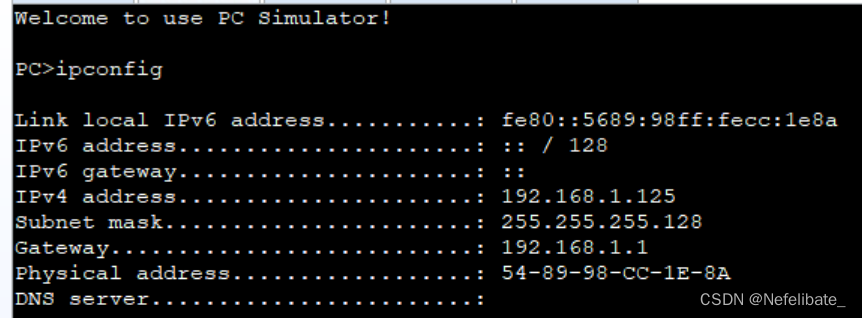

4.测试
