基于 Oracle RAC 实现双活方案的架构分析和实现难度分析

1.架构分析

1.1基于ASM冗余设计架构

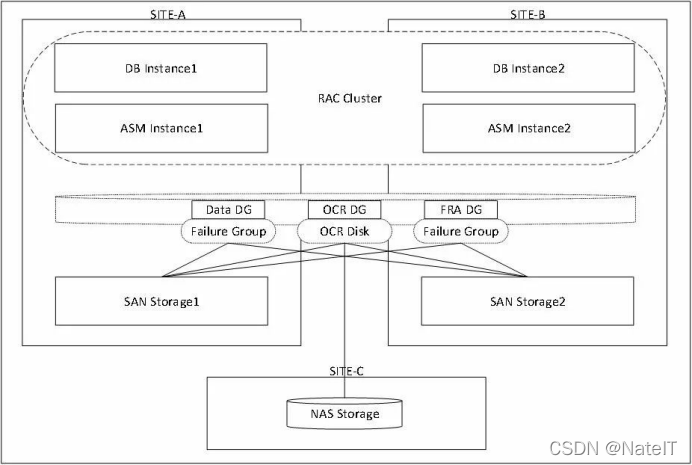

图1.1基于ASM冗余设计实现的Oracle RAC



1.存储层实现SAN网络跨数据中心级联，使双数据中心能够实现整体SAN网络。

2.网络层实现二层打通，SCAN IP可以跨数据中心浮动。

3.应用层实现跨数据中心RAC，每一个数据中心分别有一个实例节点。

4.Oracle ASM存储层，数据磁盘组需要实现基于双数据中心存储卷的双镜像冗余策略，OCR仲裁磁盘组需要实现基于双数据中心存储卷以及第三方站点网络存储卷的三块儿磁盘高可用策略。

1.2基于存储集群实现的架构

图1.2基于存储集群实现的架构
