netpod问题定位分析与解决

本文介绍了如何定位和分析NetPod中的问题。通过服务链监控,可以快速发现异常设备,黄色代表报警,红色代表不可用。进一步分析涉及查看报警信息、资产重要指标和监控项数据变化,以确定问题原因。解决过程包括使用智能在线平台查找相似问题,创建工单以寻求专业工程师的帮助,并跟踪工单回复以确认问题解决。
  1. 问题的定位
  1. 打开服务链监控的菜单,可以清晰看到有问题的资产设备(黄色代表有报警,红色代表不可用)



2.点击左侧的问题查看,即可定位到异常设备

2.问题的分析

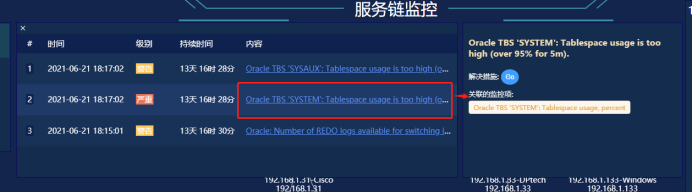

  1. 列表中可以清晰看到资产具体的报警信息,报警级别、持续时间等,右侧可以清晰的了解到资产的重要数据指标,便于问题的分析和处理



2.点击问题列表中的某个问题,可以看到具体的问题是什么?影响该问题的监控项是什么?

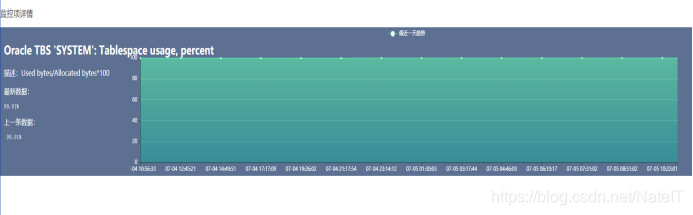

3.点击关联的监控项,可以查看到引起该问题的监控项的数据的变化趋势,以及最新的值是多少,上一条历史数据是多少,监控项的描述信息等

4.点击右上角的监控与分析图标按钮,可以对该异常资产进行问题的分析,可以从中清楚的看到监控项的报警情况,报警程度等信息,鼠标移入某个监控项上,即可分析出引发问题的监控项的最新数据,正常时的数据,描述信息等;同样的,在次进行监控项的点击可以跳转到第3步描述中的监控项的详情页面,查看历史趋势。



3.问题的解决

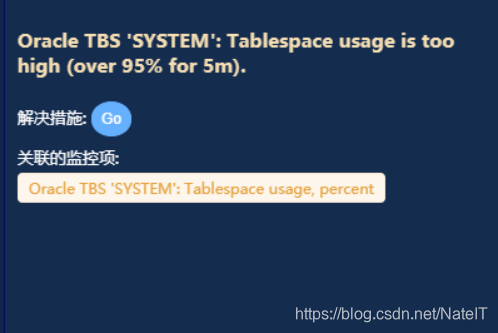

  1. 在问题分析步骤中,点击具体问题时,可以看到解决措施的字样,点击Go 按钮,即可跳转到 智能在线页面

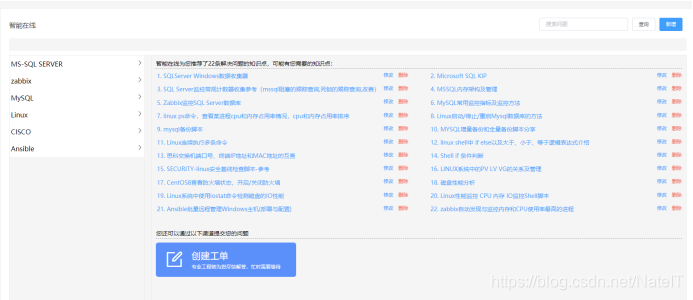

2.在智能在线页面中,用户可自寻查找问题相关的问题,根据分类刷选或者直接搜索查找相似的问题,进行查找解决方案;

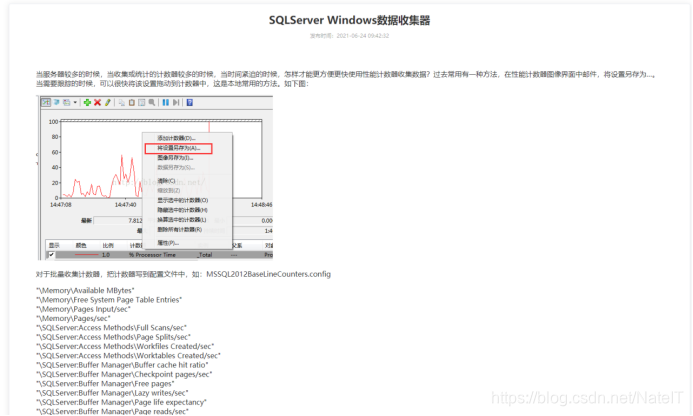

3.若找到相似的问题,则直接点击标题链接,即可进行查看具体的解决方案

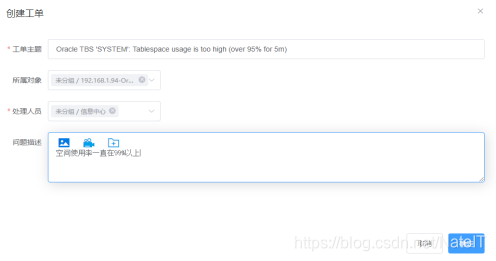

4.若未找到相似的问题,则可直接点击创建工单按扭,进行工单的创建,等待相关部门或者专业工程师的解决和回信

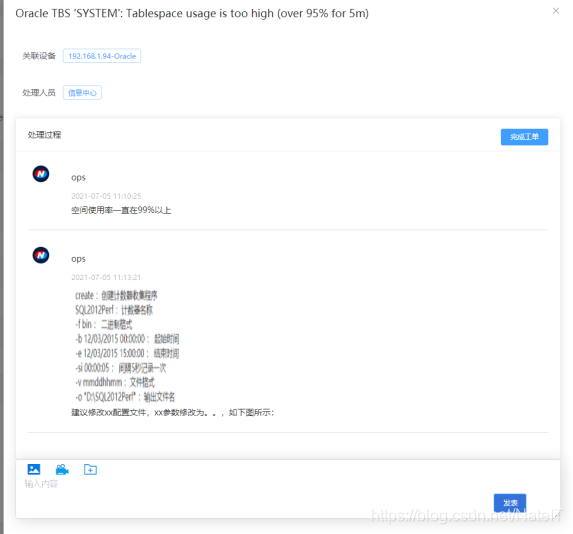

5.工单回复解决和确认
