Blueprint —— Connecting Nodes

最新推荐文章于 2025-03-13 21:31:56 发布
原创 最新推荐文章于 2025-03-13 21:31:56 发布 · 821 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#UE #蓝图

目录

一，Pin to Pin Connection

Pin Actions

二，Node to Node Connection

三，Drag-and-Drop Connection

四，Reroute Connections

        在蓝图中的图表上连接节点有多种方法；

一，Pin to Pin Connection

        连接节点的最常用方法为 引脚至引脚 连接，使用 鼠标左键 拖动一个引脚到另一个兼容的引脚上；鼠标悬停在一个兼容引脚上时将出现一个绿色的小勾；

        尝试连接两个不兼容的引脚时，将出现图标提示节点无法连接的原因；

        引脚拥有典型的颜色编码，反映出它们接收的连接类型；

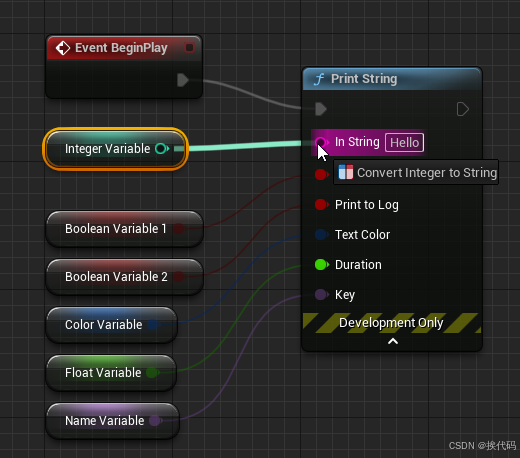

        存在连接两个不同类型引脚的情况，此时将创建一个 转换节点 ；



        将引脚拖至图表中的空白处，可放置新节点；松开 鼠标左键 后将出现快捷菜单；选择需要放置的节点后，节点将自动连接；

        也可选取现有连接，将其连接到另一兼容的引脚上；如图，长按 Control 键，点击引脚，将其拖至另一输入...；此操作将把连接移至另一引脚而无需重新连接；

Pin Actions

        如图，一些额外引脚相关操作可用于节点；

ActionCommand
引脚关联菜单右击引脚
着重显示连接线鼠标悬停到引脚上
连接到另一个引脚左击 + 拖拽到指定引脚
引脚过滤后的操作菜单左击 + 拖拽到图表
断开所有连接Alt + 左击引脚
移动所有连接Ctrl + 鼠标左键拖拽到引脚

二，Node to Node Connection

        使用变量时可选择一些 节点至节点 连接，以节约时间；如存在一个已连接的 Set 变量节点，希望在无需重新连接的前提下将其与另一变量交换，可拖动另一变量到该变量上，则会自动切换并保持连接不断；也可对已连接的 Get 节点执行相同操作；

三，Drag-and-Drop Connection

        使用变量的另一个捷径是执行 拖放（节点至引脚）连接；如图，Set Light Color 节点询问 New Light Color，直接将 Linear Color 变量拖放至图表中的引脚上；执行此操作后，变量自动与节点相连；

四，Reroute Connections

        在使用复杂或大型蓝图时，可能会出现连线杂乱无章的状况，需在图表中改变其显示方式，以便清楚可见；可利用选项添加一个 Reroute 节点，新增一个"延长线"类型到输出引脚，以便移动线路；

        Reroute 节点作为旧引脚，可被拖离；利用 Reroute 节点使蓝图整洁美观，使访问者对连接一目了然；
