Niagara—— Niagara Editor界面

目录

一，菜单栏

二，工具栏

三，预览面板

四，参数面板

五，系统总览面板

六，暂存区面板

七，选择面板

八，时间轴面板

九，曲线面板

十，日志面板

十一，属性表面板

十二，预览场景设置面板

十三，生成代码面板

---

打开Niagara Editor：

• 双击Niagara发射器或系统；
• 右击Niagara发射器或系统，选择Edit；

 注：不同版本界面略有偏差；

一，菜单栏

File — 文件

 Edit — 编辑

Asset — 资产

Window — 窗口



Tools — 工具

Help — 帮助

二，工具栏

三，预览面板

四，参数面板

        此面板显示所有用户公开的、系统、发射器、粒子、引擎提供的参数（也叫属性），由激活的发射器或系统使用；参数与所选发射器关联，有不同的命名空间；可从参数集（Niagara Parameter Collection）资产读取指定值；

        从参数面板，可拖放参数到任何合适的节点，或到选择面板内任何合适的模块参数上；参数右侧显示引用的次数；

五，系统总览面板

        系统总览面板（System Overview）可总览正在编辑的系统和发射器，且可平移、缩放图表视图；在时间轴（Timeline）面板中选择发射器，会在右侧选择（Selection） 面板中显示该发射器的完整堆栈；

六，暂存区面板

        暂存区（Scratch Pad）,可创建重复使用的Modules和Dynamic inputs，也可右击并选择Create Asset创建新的资产（Niagara Module Script）；

两种添加暂存区面板方式：

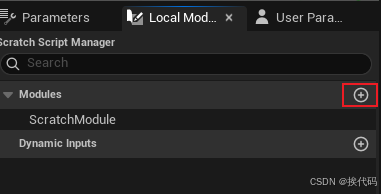

• Local Modules面板内，点击Modules右侧的（+）；

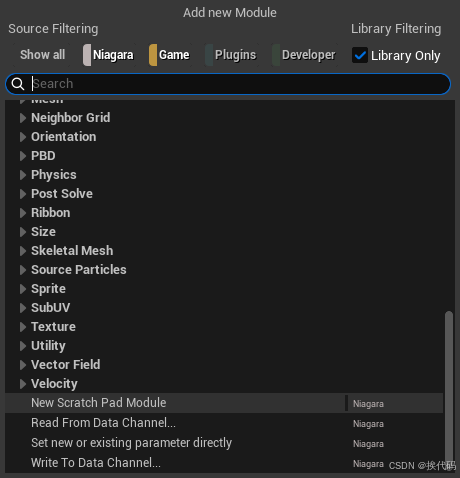

• 点击发射器组右侧的（+），并选择New Scratch Pad Module；



七，选择面板（detail）

系统节点和选择面板关联的组使用蓝色标识；

发射器节点和选择面板，每个组会使用不同颜色标识；

• 橙色，表示发射器Emitter级别模块；
• 绿色，表示粒子Particle级别模块；
• 红色，表示渲染器Render项目；Niagara将模拟和渲染分开，意味着模拟后可分配多个渲染器；

选择面板中的Group

         当选择发射器节点或系统节点时，选择面板将显示整个组的内容；点击组右侧（ + ）图标（不同组显示不同颜色），将显示该组可用模块列表，点击其中任意模块即可添加到组中；

选择面板中的Module

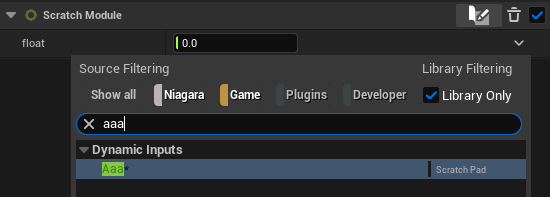

        可修改模块中参数值，以实现特定效果；点击待修改字段右侧的下拉箭头，可添加动态输入、表达式、另一属性链接，来调整参数值；如列表中没有显示，可取消勾选仅限库（Library Only）；



八，时间轴面板

        时间轴面板列出了系统中所有的发射器，并控制发射器的播放；

九，曲线面板

        此面板提供了曲线编辑器，可工具曲线的发布来调整参数值；

十，日志面板

        编译脚本、发射器或系统时，显示所有警告或错误；对于许多警告或错误，可面板中点击，从而定位警告或错误的位置；

十一，属性表面板

        通过此面板可过滤、调试CPU或GPU模拟的信息；此面板针对的是预览面板中的发射器或系统；

十二，预览场景设置面板

        此面板可调整预览面板内的场景；

十三，生成代码面板

        此面板显示所选发射器和所属系统生成的HLSL和汇编代码；可用于调试问题；
