随着应用容器化的趋势，越来越多的应用部署到了kubernetes平台，同时日益复杂的业务场景，也使得kubernetes需要支持越来越多类别的存储。kubernete对存储的支持，大致可以分为三个历程：

in-tree
flexVolume
CSI

in-tree

最开始kubernetes支持的存储逻辑代码都在kubernetes项目中的，跟着kubernetes组件一起编译和发版，这种模式叫作in-tree。in-tree模式有很多局限性，例如：

kubernetes代码和存储代码放在一起，都是由kubernetes社区来维护，这样会使得kubernetes维护人员既要关注kubernetes本身的发展，又要关注种类繁多和日益增加的存储需求；
存储的发版跟着kubernetes版本发布，如果某个存储需要更新升级，必须等到下一个kubernetes版本才能发布，这极大的限制了存储更新迭代的灵活性。

以in-tree模式下支持的nfs存储为例，我们来看看pod如何使用：

apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - name: nginx
    image: nginx
    volumeMounts:
    - name: nfs
      mountPath: /data
  volumes:
  - name: nfs
    nfs:
      server: "192.168.0.1"
      path: "/data/nfs"

flexVolume

考虑到in-tree模式的局限性，kubernetes决定“授人以渔”：支持用户自定义插件来实现存储对接。所谓的插件其实就是在需要处理存储逻辑时，kubelet会通过cmd的方式调用对应的可执行文件，再由这个可执行文件去对接具体的存储，这种模式叫作flexVolume。flexVolume插件需要注意两点：

插件的位置

flexVolume插件的调用方是kubelet，而kubelet是分布在各个节点上的，因此flexVolume插件也需要放置到各个节点上，具体目录为：/usr/libexec/kubernetes/kubelet-plugins/volume/exec/{driver}/{fsType}。

我们用一个示例来详细说明：

apiVersion: v1
kind: Pod
metadata:
  name: nginx
spec:
  containers:
  - name: nginx
    image: nginx
    volumeMounts:
    - name: nfs
      mountPath: /data
  volumes:
  - name: nfs
    flexVolume:
      driver: "k8s/nfs"
      fsType: "nfs"
      options:
        server: "192.168.0.1"
        share: "share"

如上述yaml，pod使用了一个flexVolume。我们先关注flexVolume下的driver和fsType两个字段，通过前面的说明，这两个字段确定了插件可执行文件的路径，因此这个flexVolume的可执行文件就应该是节点上的/usr/libexec/kubernetes/kubelet-plugins/volume/exec/k8s~nfs/nfs（注意driver字段的“/”被替换成了“~”）。

再看看options字段，它对应的是go语言中的map[string]string，作用是作为kubelet以cmd形式调用插件的时候携带的相关参数。例如这里的server指nfs服务器的IP，share指nfs服务器的共享目录。很显然，options中的数据应该是插件逻辑中支持的才有意义。

插件要实现的方法

flexVolume插件需要实现下面部分方法（方法名由kubelet通过cmd ags传入）：

init
attach
detach
waitforattach
isattached
mountdevice
unmountdevice
mount
unmount

不同插件可以选择性地实现对应方法，但是均要实现init方法，因为init方法用于告知kubelet本插件支持哪些功能。以官方提供的nfs flexVolume示例（https://github.com/kubernetes/examples/blob/master/staging/volumes/flexvolume/nfs）来说，它只实现了init、mount、umount方法。

flexVolume虽然支持了用户自定义存储插件，但是仍存在一定的局限性。比如：

flexVolume不支持Dynamic Provisioning，也就是创建PVC后不能自动创建PV和volume，除非再单独实现一个provisioner。
kubelet每一次对flexVolume插件的调用都是完全独立的操作，某一个动作（例如mount）生成的一些数据无法被下一个动作（例如umount）使用。

CSI

考虑到flexVolume的局限性，kubernetes推出了更加灵活的CSI（Container Storage Interface）模式。

在介绍CSI之前，先梳理一下kubernetes中使用存储有哪些步骤：

创建pv对象
存储服务器上创建一个volume
把创建的volume挂载到宿主机上
格式化volume
把格式化的volume mount到pod的volume目录
创建pvc对象并和pv对象绑定
pod使用pvc

其中1、2、6步是前文《Dynamic Provisioning原理分析》中说到的Dynamic Provisioning过程（创建pvc后自动创建pv和volume并绑定），第3步把存储volume挂载到宿主机的过程叫作Attach（逆过程叫Detach），第4、5两步把volume格式化并mount到pod目录的过程叫作Mount（逆过程叫Unmount）。

CSI可以理解为kubernetes为了支持Dynamic Provisioning、Attach/Detach、Mount/Unmount等功能的抽象，实现CSI一般需要在一个进程里实现三个gRPC service：

IdentityServer
ControllerServer
NodeServer

IdentityServer

IdentityServer定义如下：

// github.com/container-storage-interface/spec/lib/go/csi/csi.pb.go
type IdentityServer interface {
    GetPluginInfo(context.Context, *GetPluginInfoRequest) (*GetPluginInfoResponse, error)
    GetPluginCapabilities(context.Context, *GetPluginCapabilitiesRequest) (*GetPluginCapabilitiesResponse, error)
    Probe(context.Context, *ProbeRequest) (*ProbeResponse, error)
}

IdentityServer服务负责对外暴露插件本身信息，包括插件名称以及插件所能提供的能力（capabilities）等。

ControllerServer

ControllerServer定义如下：

// github.com/container-storage-interface/spec/lib/go/csi/csi.pb.go
type ControllerServer interface {
    CreateVolume(context.Context, *CreateVolumeRequest) (*CreateVolumeResponse, error)
    DeleteVolume(context.Context, *DeleteVolumeRequest) (*DeleteVolumeResponse, error)
    ControllerPublishVolume(context.Context, *ControllerPublishVolumeRequest) (*ControllerPublishVolumeResponse, error)
    ControllerUnpublishVolume(context.Context, *ControllerUnpublishVolumeRequest) (*ControllerUnpublishVolumeResponse, error)
    ValidateVolumeCapabilities(context.Context, *ValidateVolumeCapabilitiesRequest) (*ValidateVolumeCapabilitiesResponse, error)
    ListVolumes(context.Context, *ListVolumesRequest) (*ListVolumesResponse, error)
    GetCapacity(context.Context, *GetCapacityRequest) (*GetCapacityResponse, error)
    ControllerGetCapabilities(context.Context, *ControllerGetCapabilitiesRequest) (*ControllerGetCapabilitiesResponse, error)
    CreateSnapshot(context.Context, *CreateSnapshotRequest) (*CreateSnapshotResponse, error)
    DeleteSnapshot(context.Context, *DeleteSnapshotRequest) (*DeleteSnapshotResponse, error)
    ListSnapshots(context.Context, *ListSnapshotsRequest) (*ListSnapshotsResponse, error)
    ControllerExpandVolume(context.Context, *ControllerExpandVolumeRequest) (*ControllerExpandVolumeResponse, error)
    ControllerGetVolume(context.Context, *ControllerGetVolumeRequest) (*ControllerGetVolumeResponse, error)
}

ControllerServer名称中的controller可以理解为kubernetes的controller，即通过list&watch某些资源的事件做对应的处理，其实也就是对存储的volume做管理，包括如下等内容：

CreateVolume/DeleteVolume：创建和删除volume，对应的是Dynamic Provisioning过程
ControllerPublishVolume/ControllerUnpublishVolume：对应的是前文提到的Attach/Detach过程
CreateSnapshot/DeleteSnapshot：对应的快照功能
ControllerExpandVolume：对应扩容功能

这里的controller服务是有状态且部署上与节点无关的，因此最终的服务部署类型不会是daemonSet，而是带选举的deployment或者副本数为1的statefulSet。

NodeServer

NodeServer定义如下：

// github.com/container-storage-interface/spec/lib/go/csi/csi.pb.go
type NodeServer interface {
    NodeStageVolume(context.Context, *NodeStageVolumeRequest) (*NodeStageVolumeResponse, error)
    NodeUnstageVolume(context.Context, *NodeUnstageVolumeRequest) (*NodeUnstageVolumeResponse, error)
    NodePublishVolume(context.Context, *NodePublishVolumeRequest) (*NodePublishVolumeResponse, error)
    NodeUnpublishVolume(context.Context, *NodeUnpublishVolumeRequest) (*NodeUnpublishVolumeResponse, error)
    NodeGetVolumeStats(context.Context, *NodeGetVolumeStatsRequest) (*NodeGetVolumeStatsResponse, error)
    NodeExpandVolume(context.Context, *NodeExpandVolumeRequest) (*NodeExpandVolumeResponse, error)
    NodeGetCapabilities(context.Context, *NodeGetCapabilitiesRequest) (*NodeGetCapabilitiesResponse, error)
    NodeGetInfo(context.Context, *NodeGetInfoRequest) (*NodeGetInfoResponse, error)
}

NodeServer显然就是一些与节点强相关的工作，例如前文提到的Mount，对应的是NodeStageVolume和NodePublishVolume两个方法，在部署上通常是daemonSet。

CSI的部署

到这里很多读者可能会很迷惑，因为前文提到CSI需要在一个进程里实现三个gRPC服务，但是同一进程里的三个gRPC服务有的需要deployment/statefulSet部署，有的需要daemonSet部署，这不是一个矛盾话题吗？

在解释这个问题之前我们先了解几个kubernetes社区（https://github.com/kubernetes-csi）维护的项目：

node-driver-registrar：项目地址：https://github.com/kubernetes-csi/node-driver-registrar，主要负责把CSI注册到kubernetes。
external-provisioner：项目地址：https://github.com/kubernetes-csi/external-provisioner，主要负责调CSI中ControllerServer下的CreateVolume和DeleteVolume方法实现Dynamic Provisioning功能。
external-attacher：项目地址：https://github.com/kubernetes-csi/external-attacher，主要负责调CSI中ControllerServer下的ControllerPublishVolume和ControllerUnpublishVolume方法实现前文提到的Attach/Detach操作。
external-snapshotter：项目地址：https://github.com/kubernetes-csi/external-snapshotter，主要负责调CSI中ControllerServer下的CreateSnapshot和DeleteSnapshot实现快照功能。
external-resizer：项目地址：https://github.com/kubernetes-csi/external-resizer，主要负责调CSI中ControllerServer下的ControllerExpandVolume方法实现扩容功能。
external-health-monitor：项目地址：https://github.com/kubernetes-csi/external-health-monitor，主要负责对volume的健康检查。

这些项目都有官方提供的镜像，是不是都需要和自己写的CSI进程一起部署起来呢？答案是除了node-driver-registrar必须选择外，其它的项目都是根据存储特性和业务需求自由选择的。例如nfs没有Attach/Detach过程，我就不需要部署external-attacher服务；再比如我不需要Dynamic Provisioning功能，我就不需要部署external-provisioner服务。

我们再从服务的搭配和部署角度来看看具体应该怎么操作。假设我们现在要部署一个自己开发的nfs CSI，在这个CSI里我需要Dynamic Provisioning功能和处理Mount/Unmount流程，那么：

首先肯定是要在一个进程里编程实现前面提到的三个gRPC服务对应的方法，例如IdentityServer下的三个方法、ControllerServer下的CreateVolume/DeleteVolume方法以及NodeServer下的NodePublishVolume/NodeUnpublishVolume方法等，并以unix sock的方式提供gRPC服务（后文会用到），并打包成镜像；
把node-driver-registrar和CSI服务作为两个容器放到一个pod里，这样node-driver-registrar服务就可以用unix sock的方式访问CSI进程里的gRPC服务并且向kubelet注册；
node-driver-registrar完成注册后，后续的Mount/Unmount等操作kubelet会直接通过unix sock访问CSI。这里有两层含义：第一层含义是kubelet会直接通过unix sock访问CSI，因此CSI需要用hostPath的方式把自己unix sock文件暴露；第二层含义是kubelet直接调用CSI服务，这意味着node-driver-registrar和CSI的这个pod应该是daemonSet形式部署的；
把external-provisioner和CSI服务作为两个容器放到一个pod里，去实现Dynamic Provisioning功能。因为Dynamic Provisioning设计创建卷和删除卷，因此这个pod应该看做是有状态的，在部署上通常是带有选举的deployment部署或者副本数为1的statefulSet部署（如果需要Attach/Detach功能，也可以再加个容器把external-attacher放到这个pod中）。

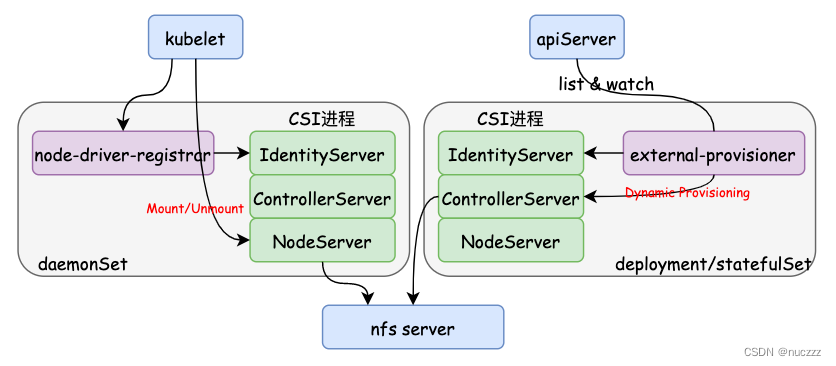

我们再用个图来总结下整个nfs CSI的逻辑：

在这里插入图片描述

总结

本文简单讲述了kubernetes存储的发展历程：in-tree -> flexVolume -> CSI。实现一个CSI需要在一个进程中实现IdentityServer、ControllerServer和NodeServer三个gRPC服务，在部署上通常会有两个负载：一个daemonSet，包含node-driver-registrar和CSI两个服务；一个deployment/statefulSet，包含external-xxx服务和CSI服务（注意这两种负载中都有CSI进程，external-xxx服务和CSI部署在同一个pod里，通常也被叫做sidecar）。
