【NSX-T】4.搭建NSX-T环境 —— 部署三节点 NSX 管理集群

最新推荐文章于 2024-11-16 22:02:30 发布
最新推荐文章于 2024-11-16 22:02:30 发布
阅读量2.2k 收藏 19
点赞数 33
分类专栏： NSX-T/NSX 实战 文章标签： 服务器 linux 运维 网络 vmware
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/NOWSHUT/article/details/134771215
版权

目录

4.[模拟] 部署三节点 NSX 管理集群

4.1 准备工作

ESXi 主机 CPU 和 内存资源充足，数据存储容量充足（简化说明）

4.2 部署第二个 NSX Manager 设备

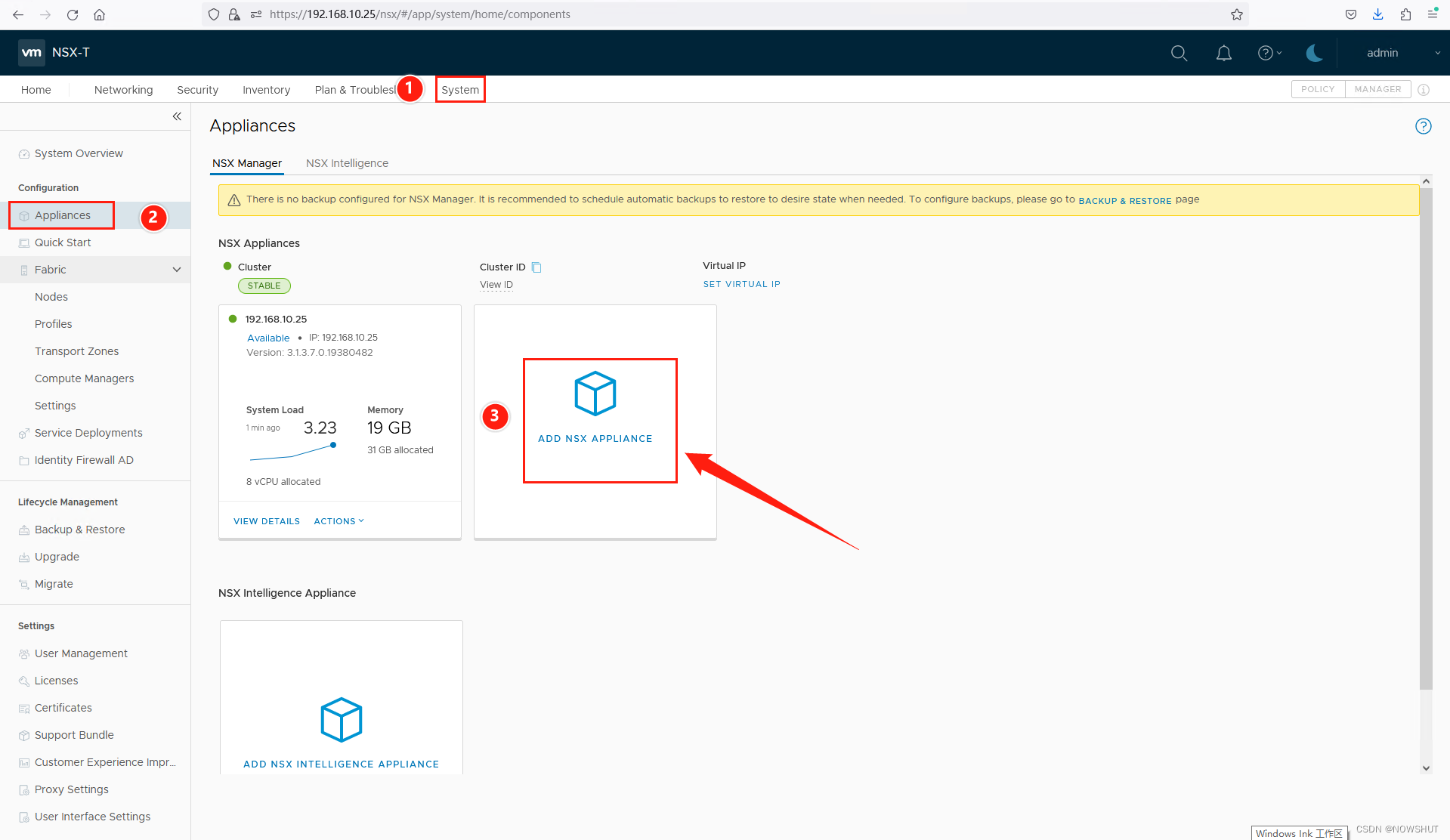

在 NSX 用户界面主页上，依次选择 System > Configuration > Appliances ，然后单击 ADD NSX APPLIANCE，添加并配置第二个 NSX 设备。

在这里插入图片描述

（1）Appliance Information

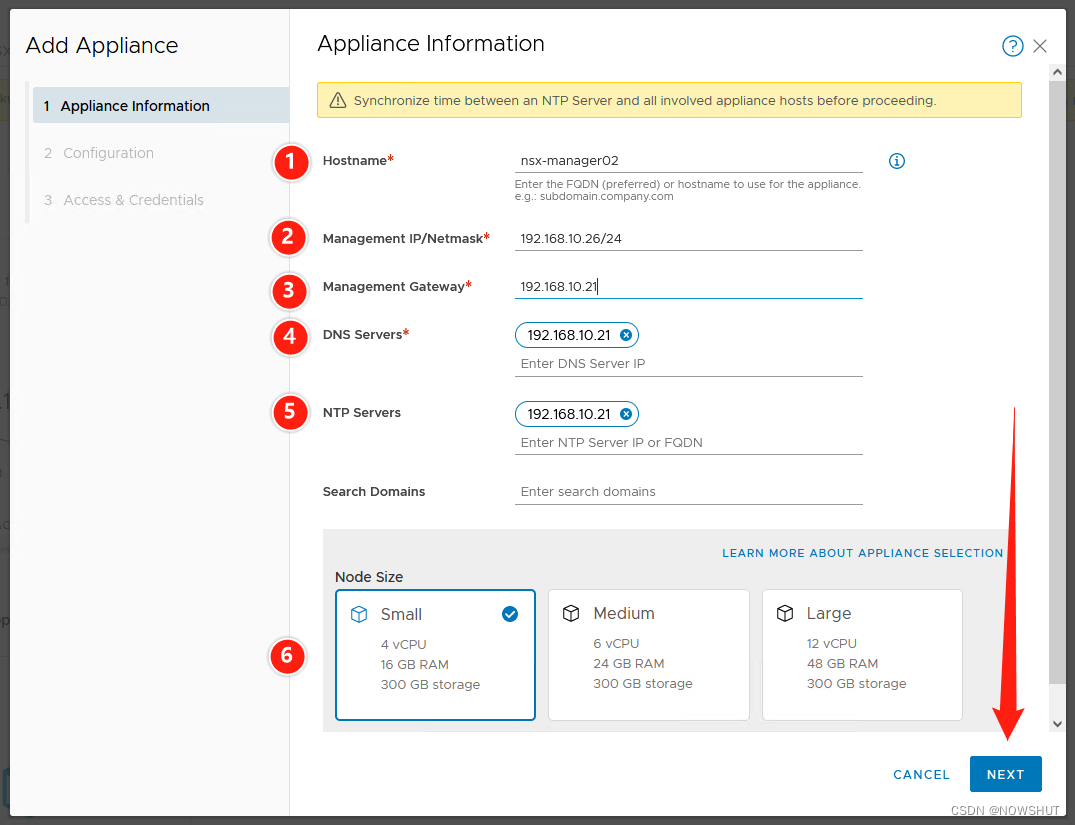

在 Appliance Information 页面上，输入以下配置信息。

选项值
Namensx-manager02
Management IP/Netmask192.168.10.26/24
Management Gateway192.168.10.21
DNS Servers192.168.10.21
NTP Servers192.168.10.21，可留空，根据实际情况填写。
Search Domains留空，根据实际情况填写。
Node Sizesmall（根据实际情况做出选择）

填写无误后，单击 NEXT 。

在这里插入图片描述

（2）Configuration

在 Configuration 页面上，输入以下配置信息。

选项值
Compute Manager自动填入连接的VC名
Compute Cluster根据实际情况选择集群
Resource Pool可以为空，根据实际情况选择
Host可以为空，根据实际情况选择
Datastore根据实际情况选择数据存储
Virtual Disk Format虚拟磁盘格式（精简置备、厚置备延迟置零以及厚置备立即置零）
Network建议与第一台NSX Manager 处于同一个Distributed Virtual Portgroup

查看相关配置，填写无误后，然后单击 NEXT 。

在这里插入图片描述

（3）Access & Credentials

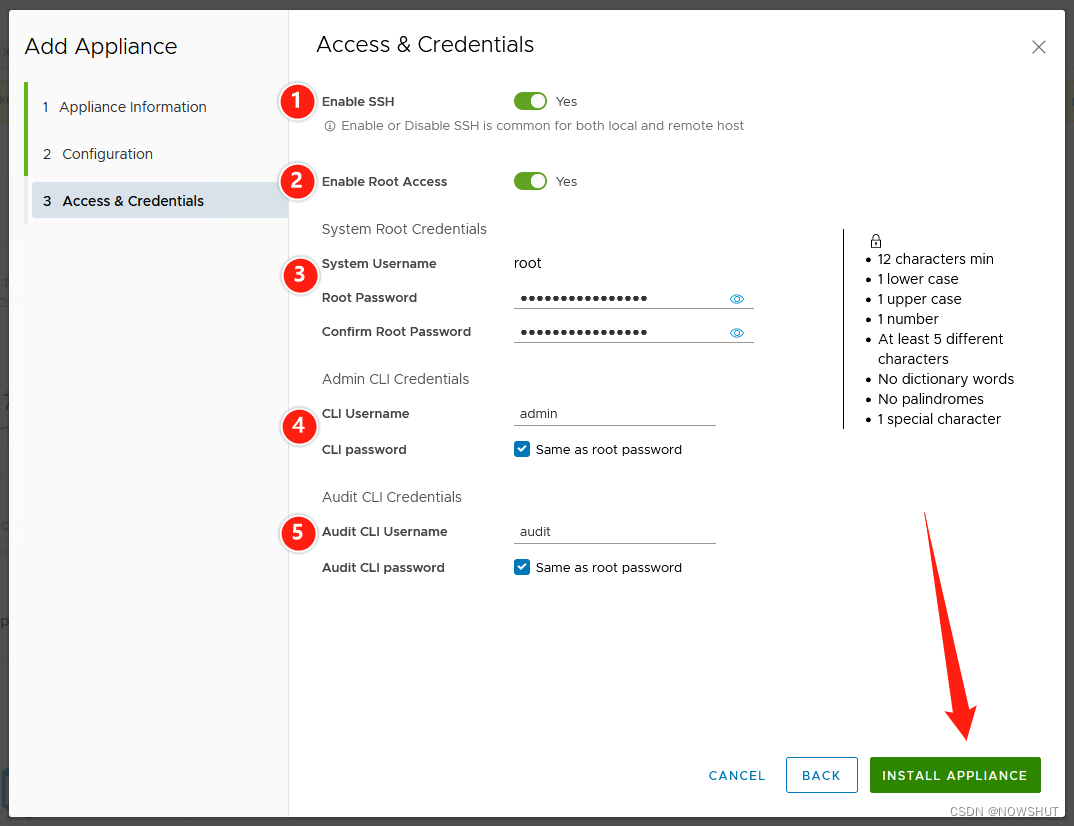

在 Access & Credentials 页面上，

  • 打开“Enable SSH”（启用 SSH）切换按钮。
  • 打开“Enable Root Access”（启用 Root 访问权限）切换按钮。
  • 设置root密码
  • 确认“Admin CLI password”（管理员 CLI 密码）和“Audit CLI password”（审核 CLI 密码）旁的“Same as root password”（与 Root 密码相同）复选框均已选中。

单击 INSTALL APPLIANCE 开始安装。

在这里插入图片描述

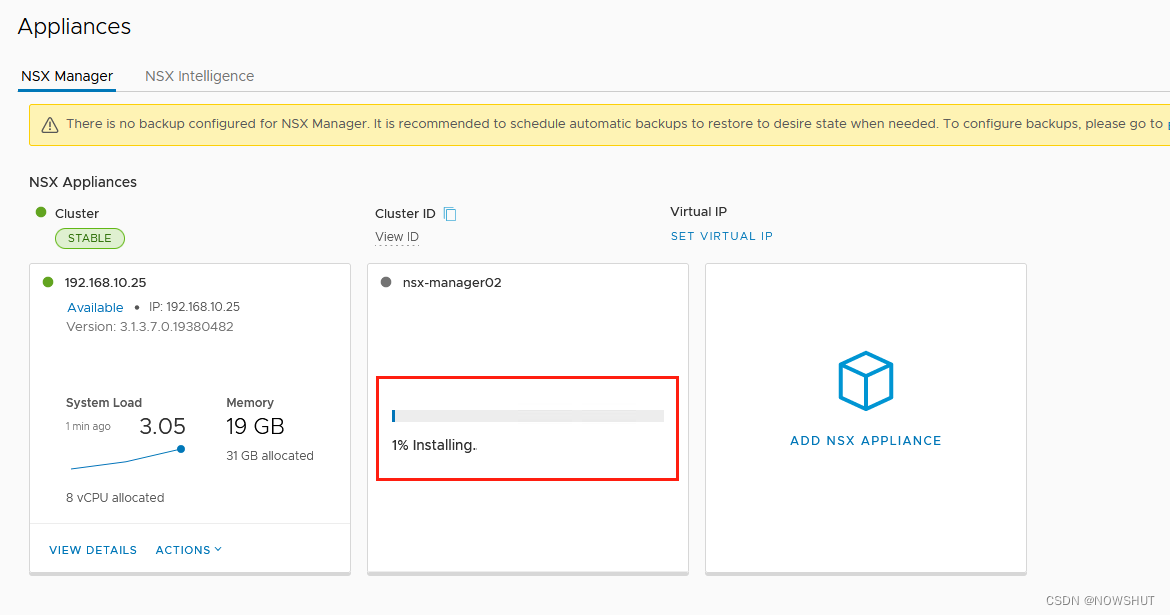

02节点安装中。

在这里插入图片描述

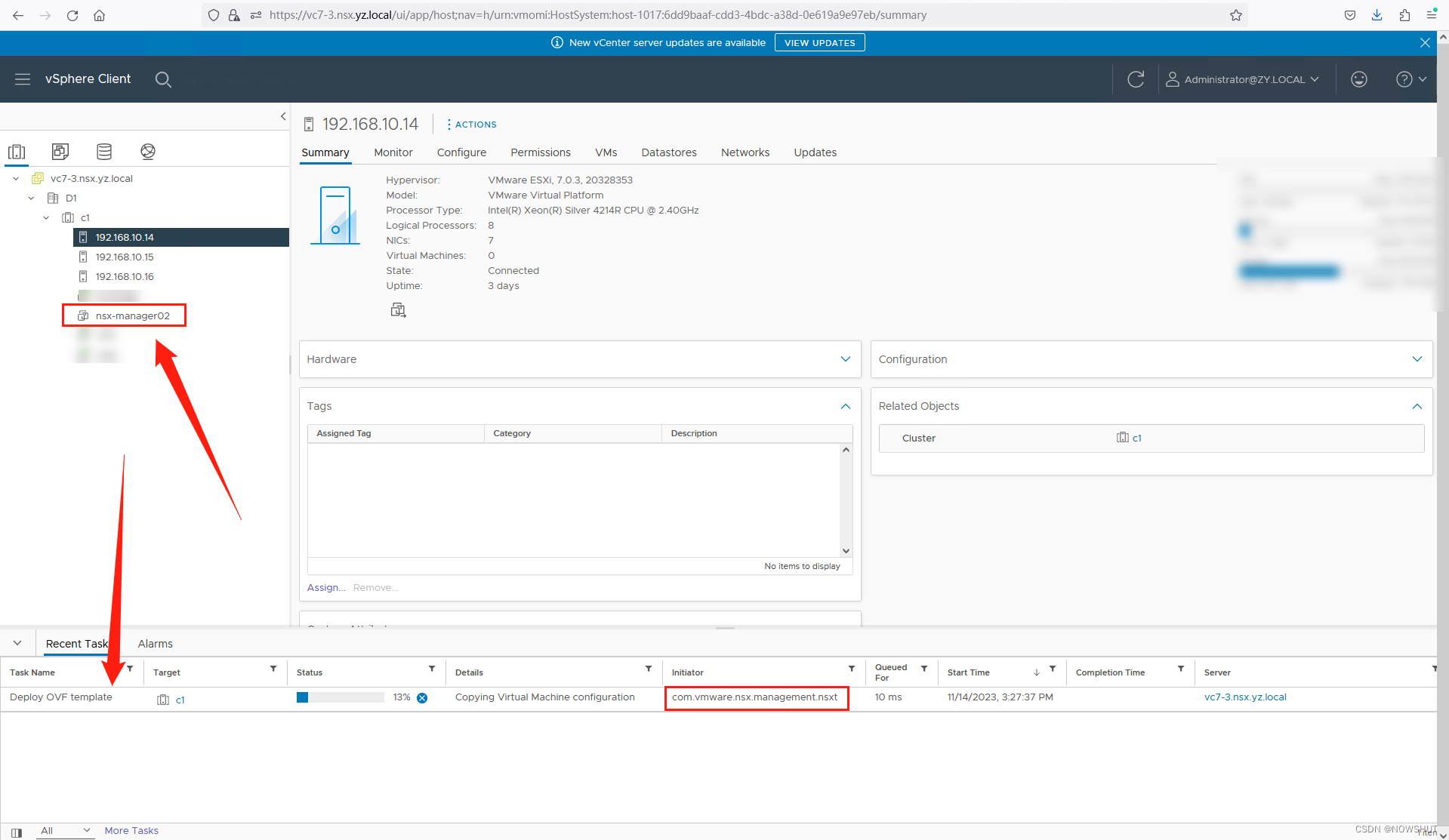

在vSphere Client的 Recent Tasks 下也能看到 OVF 模板在被部署。

在这里插入图片描述

安装完成后，单击 Chrome 中的“vSphere”浏览器标签页，检查已部署的 NSX Manager 虚拟机。

在左侧导航窗格中的“Management Cluster”（管理集群）下出现了一个名为 sa-nsxmgr-02 的虚拟机。

单击 Chrome 中的“NSX”浏览器标签页，返回 NSX 用户界面。

4.3 部署第三个 NSX Manager 设备

过程类似与4.2，除了Name 名称需要修改，其它保持一致即可。

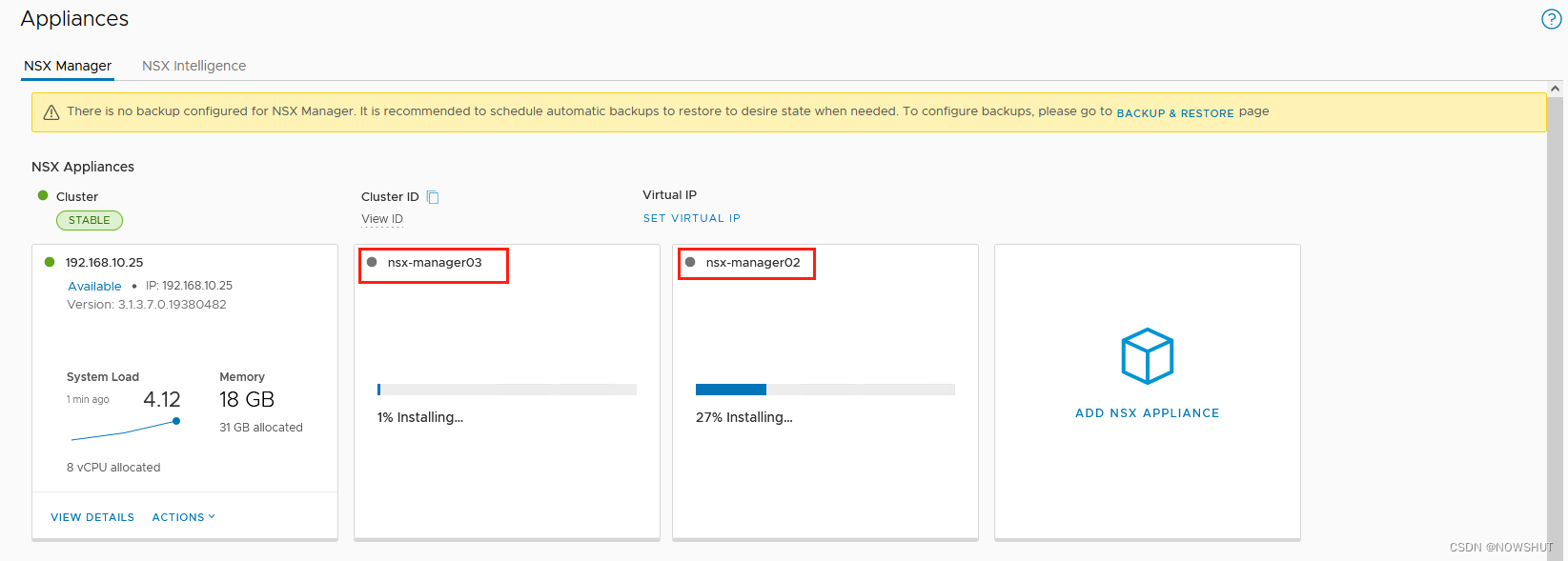

下图为02和03节点正在安装中

在这里插入图片描述

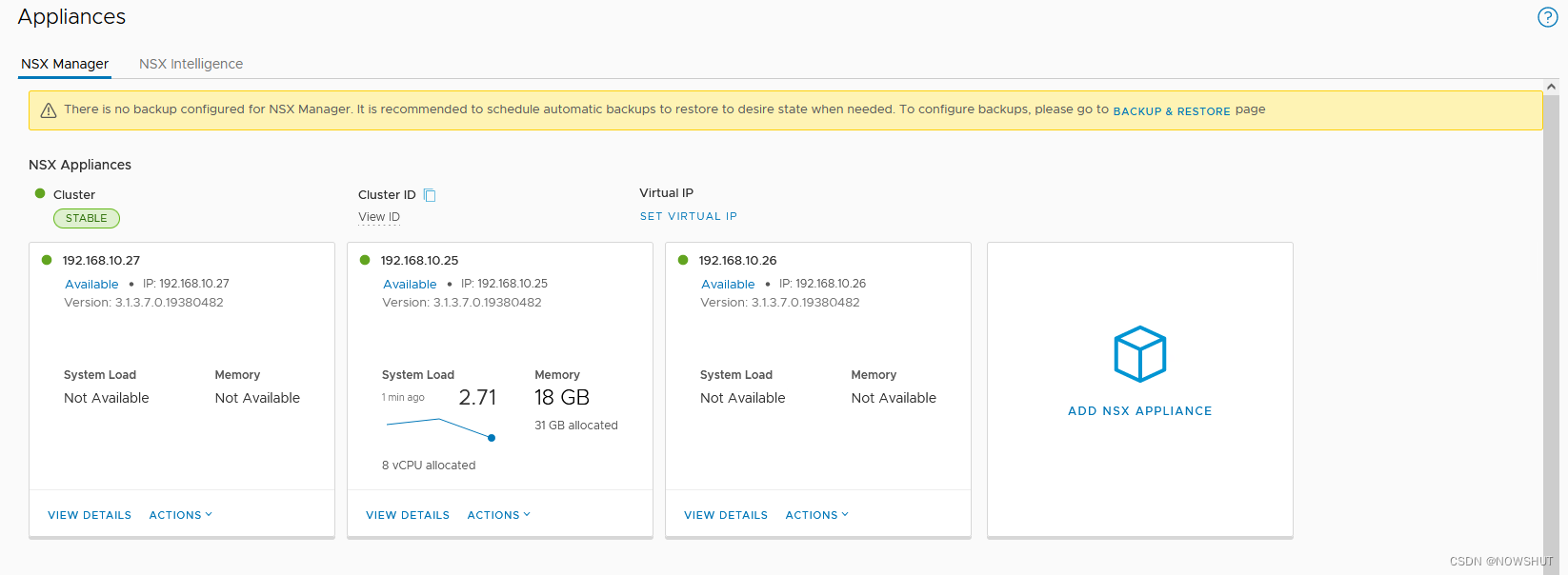

此时02节点已经成功安装，03节点仍在继续安装。

在这里插入图片描述

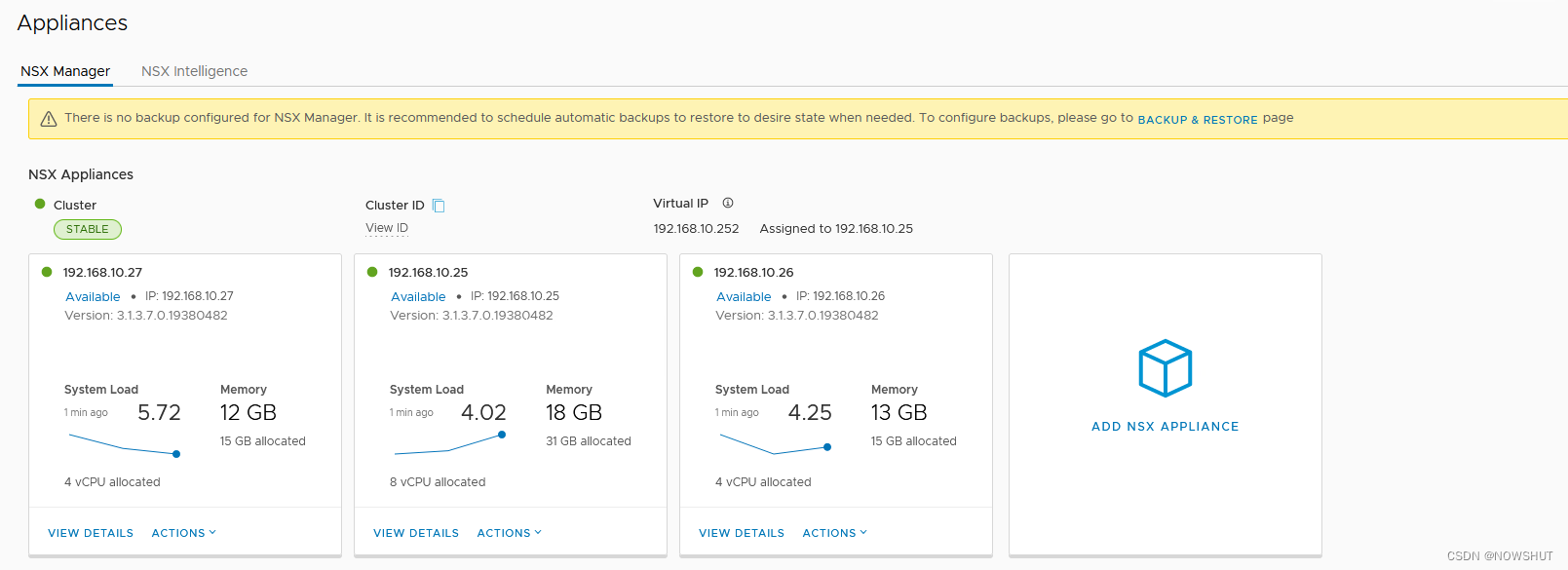

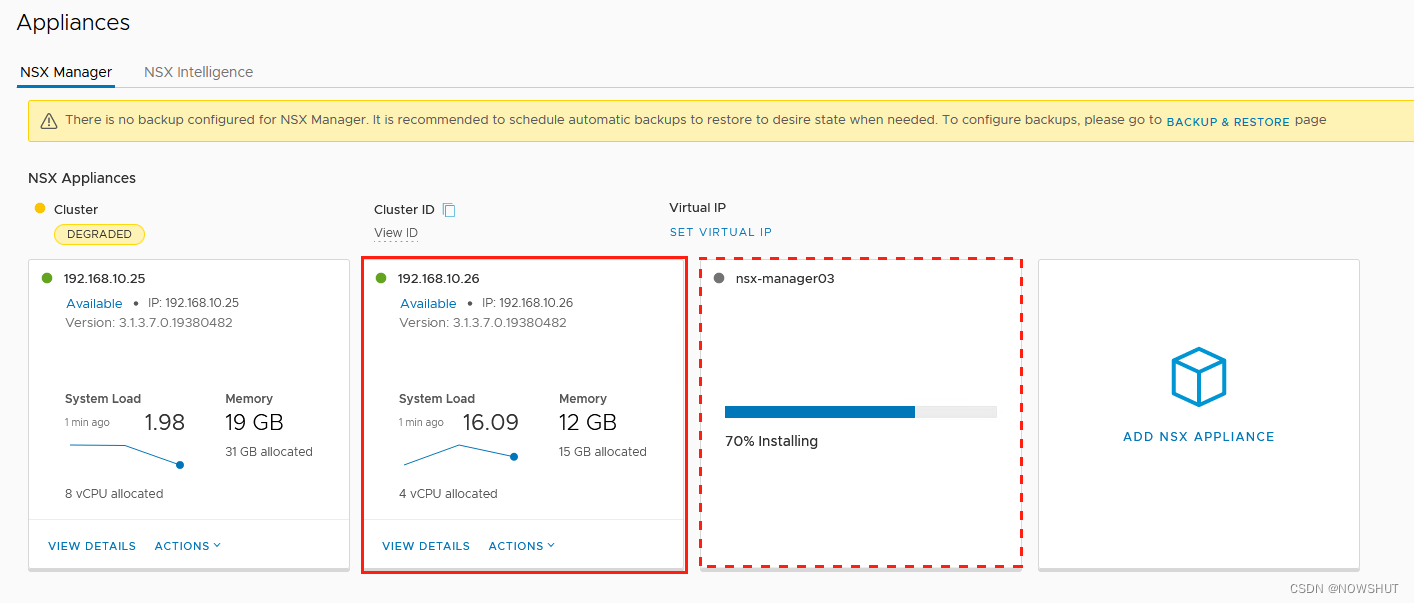

02和03节点安装成功，但还未初始化完成，还需要等待一会儿。

在这里插入图片描述

4.4 配置虚拟 IP 地址

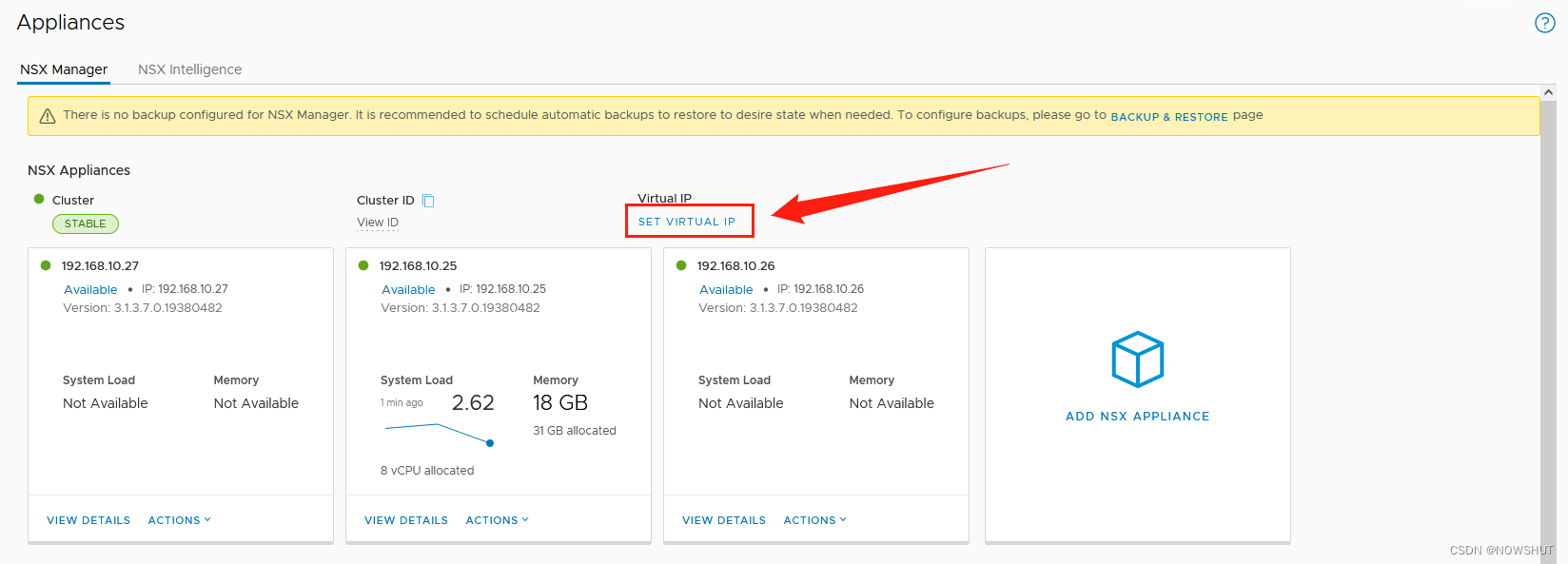

在“Virtual IP”（虚拟 IP）下，单击“SET VIRTUAL IP”（设置虚拟 IP）超链接。

在这里插入图片描述

此时将显示“Set Virtual IP”（设置虚拟 IP）对话框。

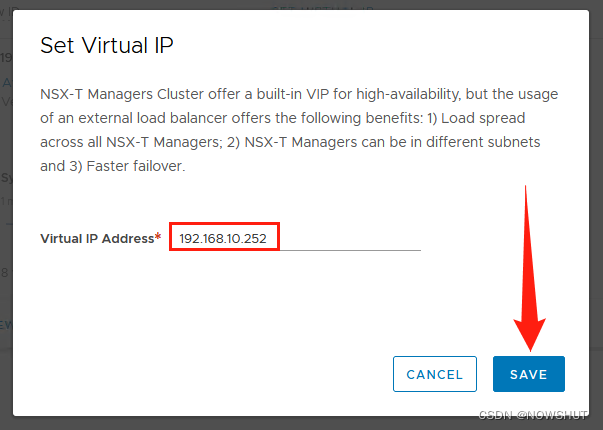

在 Virtual IPv4 Address 处输入虚拟IP地址。此IP地址为未使用的IP地址。

在这里插入图片描述

单击 SAVE 。

在这里插入图片描述

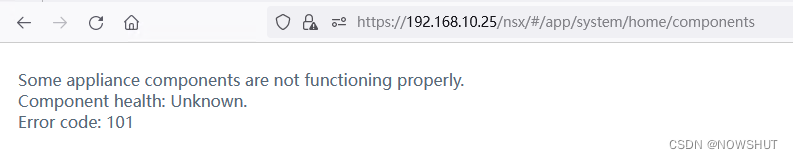

如果使用的URL自动退出并显示报错，请检查计算资源是否充足，或忽略。

在这里插入图片描述

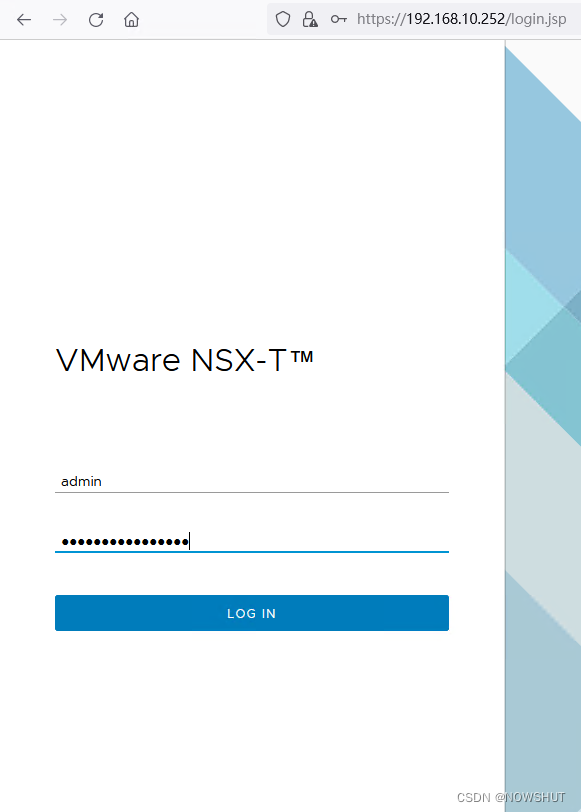

这时候可以尝试使用https://192.168.10.252/进行登录。

在这里插入图片描述

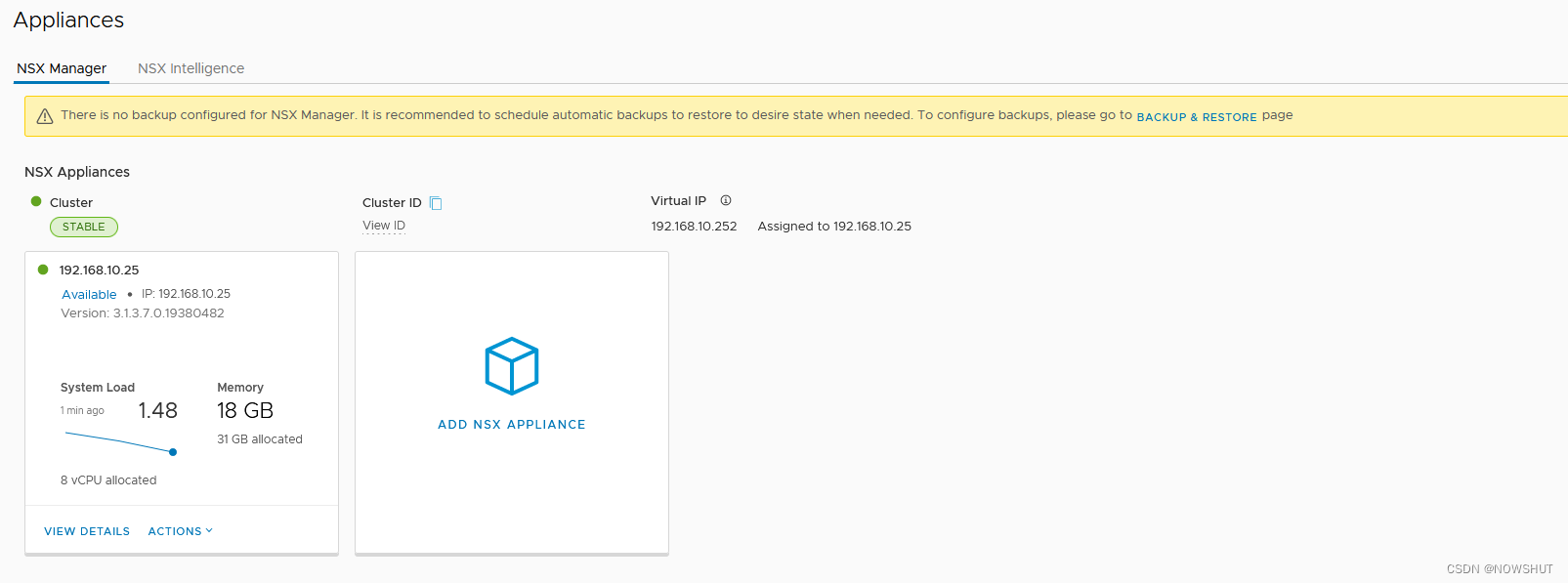

登录后返回 Appliances 界面，可以看到 NSX Manager 集群已经建成，三个节点均在正常工作，且集群状态正常。

在这里插入图片描述

4.5 从 NSX CLI 查看 NSX 管理集群信息

SSH 到 NSX Manager 中

按任意键输入命令，禁用命令行超时。

set cli-timeout 0

按任意键输入命令以查看 NSX 集群的状态。

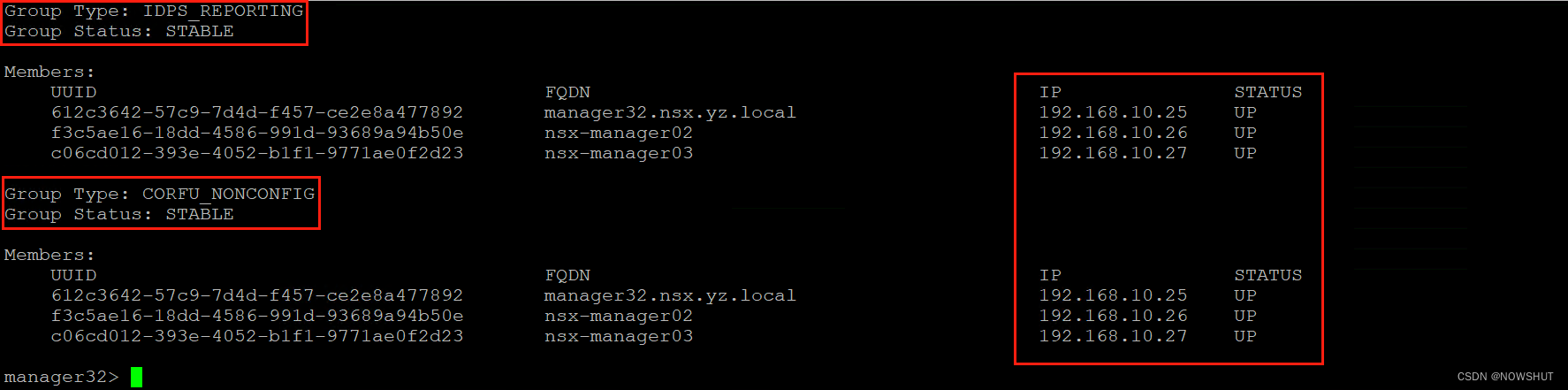

get cluster status

此命令将返回 NSX 集群中每个角色的状态。需要确认所有角色的状态均为 STABLE 。

单击垂直滚动条，查看页面顶部命令的开头部分。

查看完命令输出的开头部分后，再次单击滚动条向下移动页面。

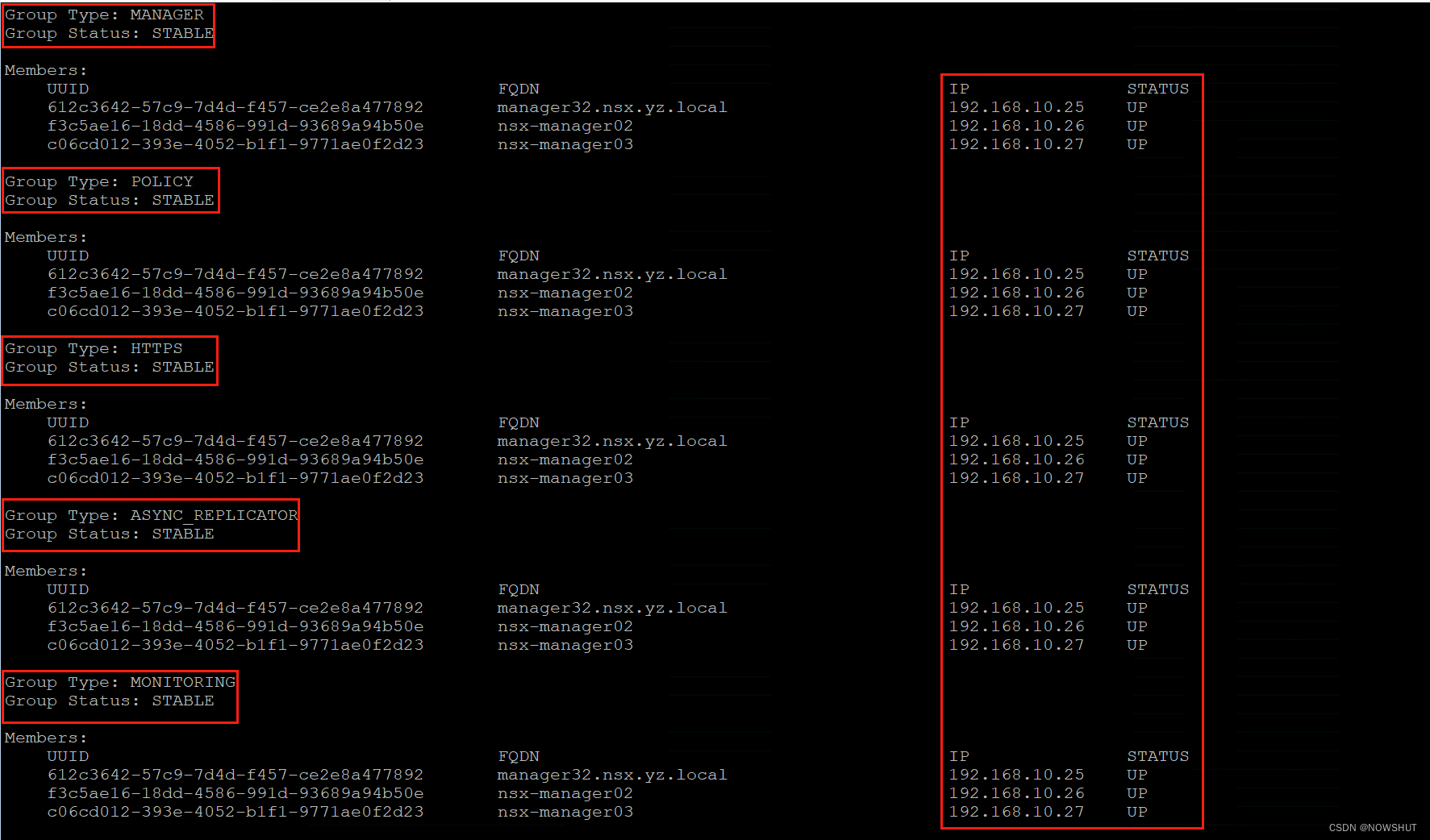

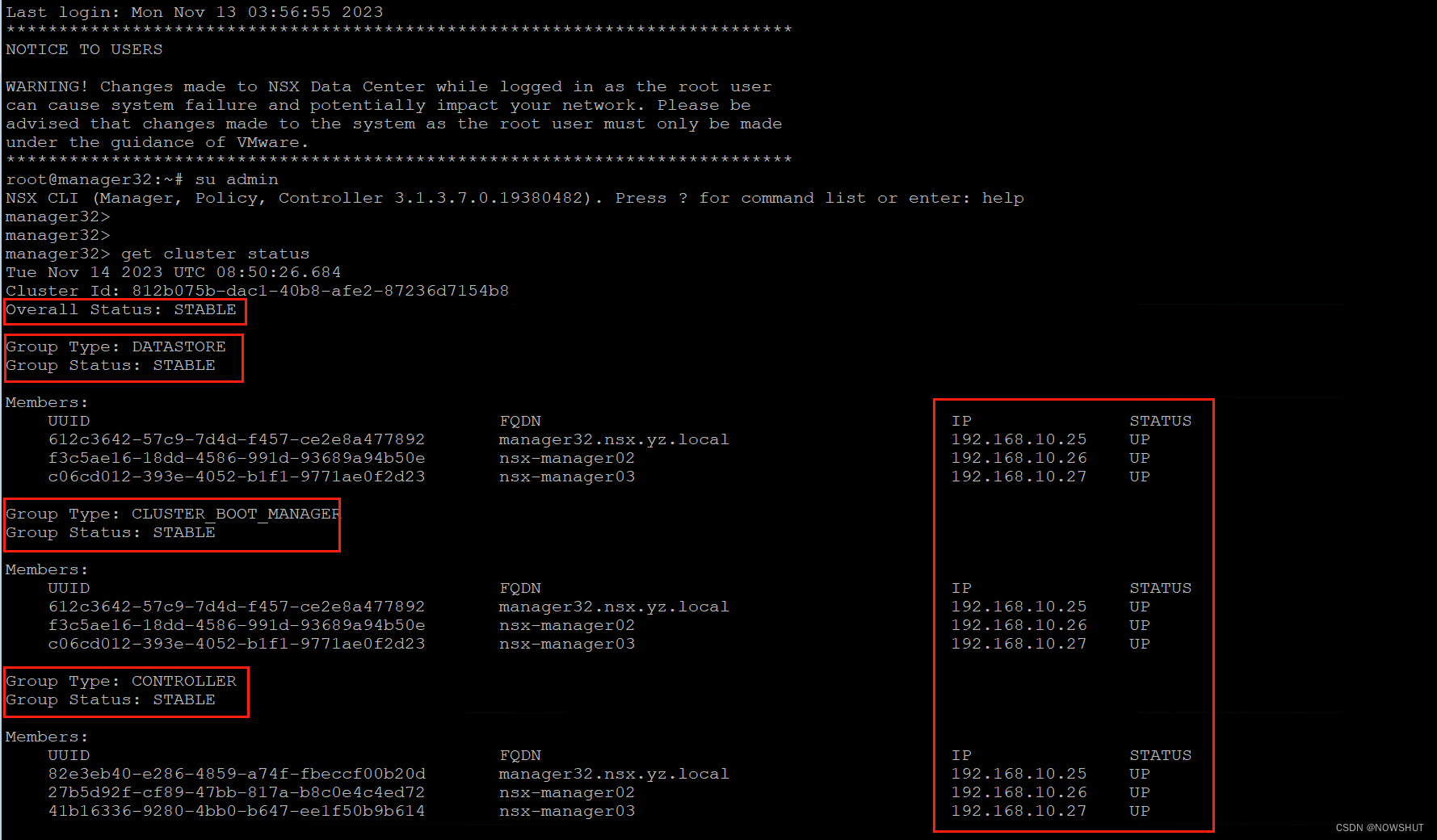

在这里插入图片描述在这里插入图片描述在这里插入图片描述

4.6 删除节点

因为实验环境资源有限，我们需要将两个 NSX Manager 节点删除。

在这里插入图片描述

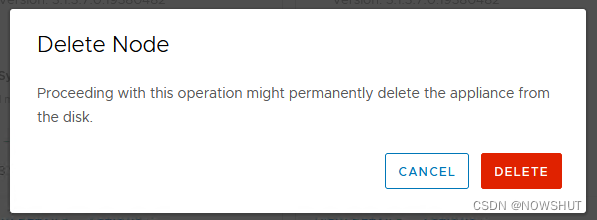

点击 DELETE 确认。

在这里插入图片描述

对nsx-manager02重复一样的操作。

在这里插入图片描述

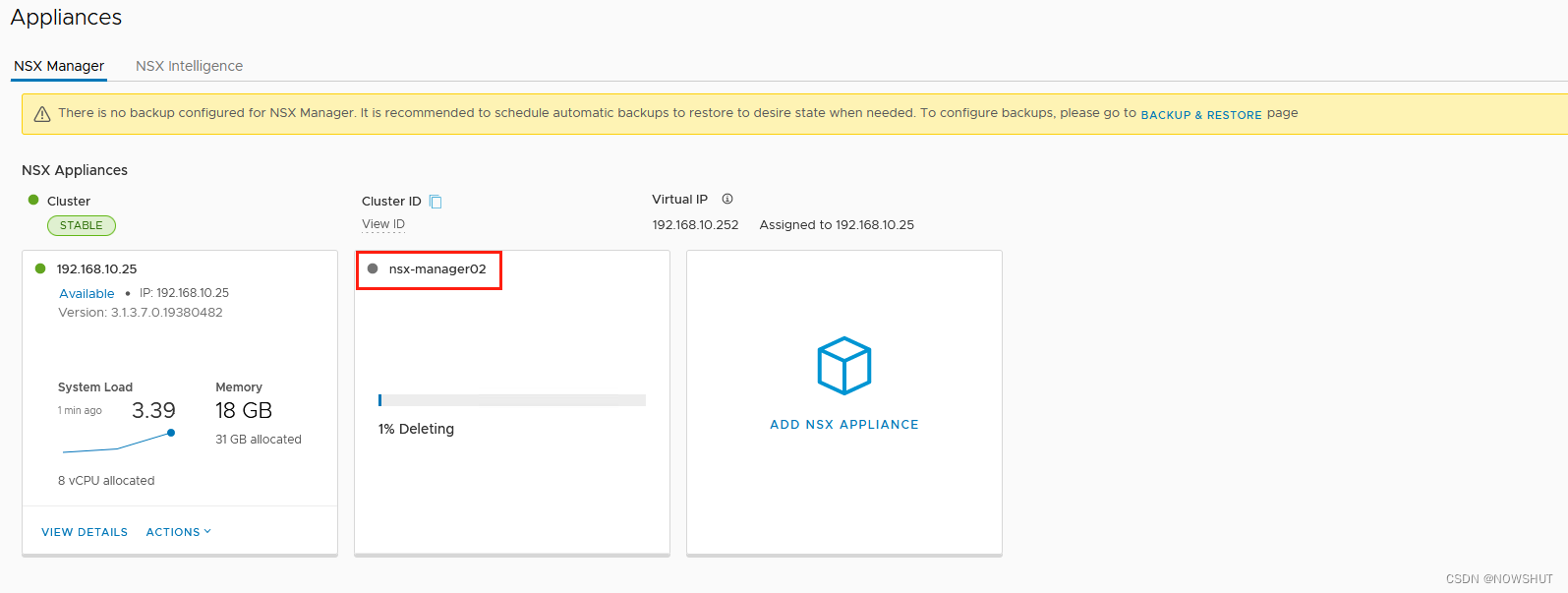

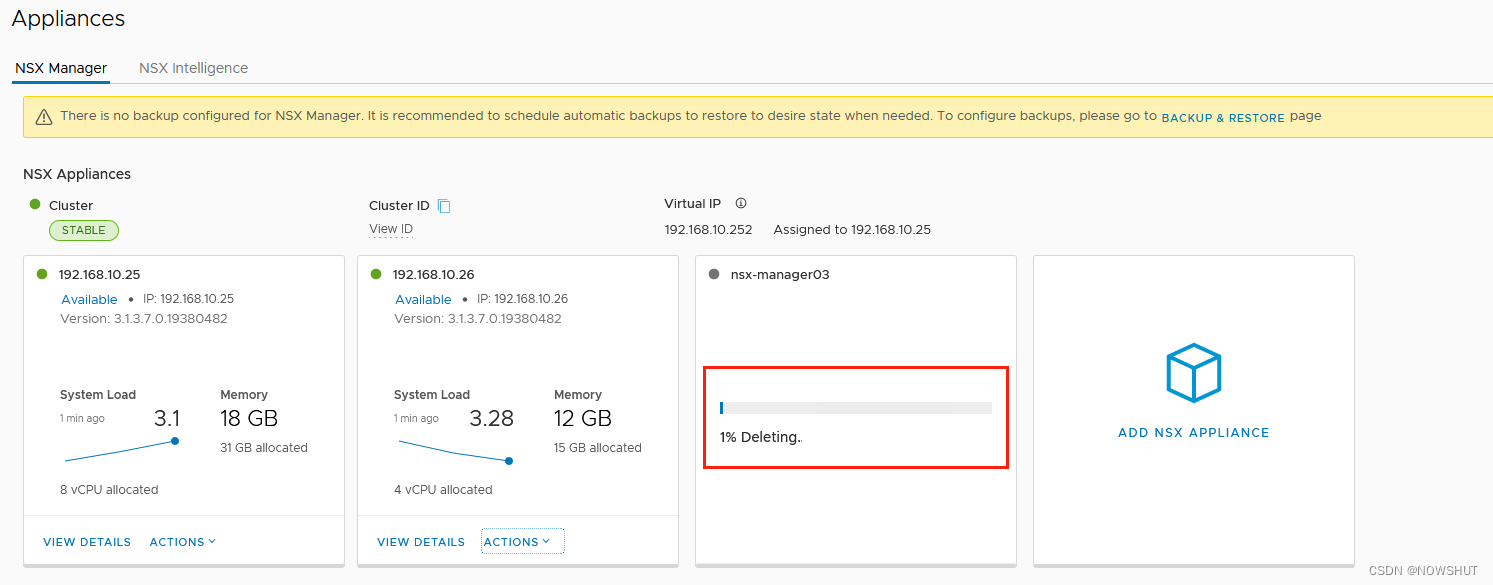

此时03节点已经成功删除，02节点在删除中。

在这里插入图片描述

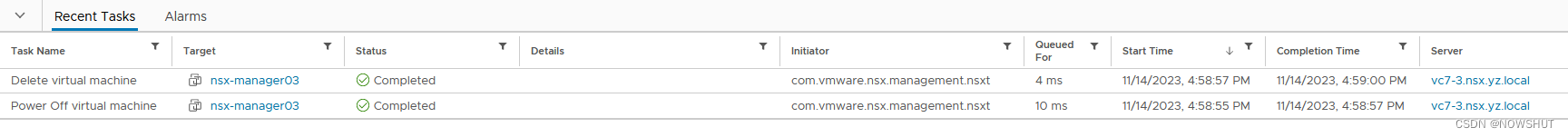

在 vSphere Client 中查看近期任务，可以看到03节点删除的任务。

在这里插入图片描述

等待一段时间后，02和03节点均已删除。

在这里插入图片描述
