软件系统分析与设计第九周作业

软件系统分析与测试

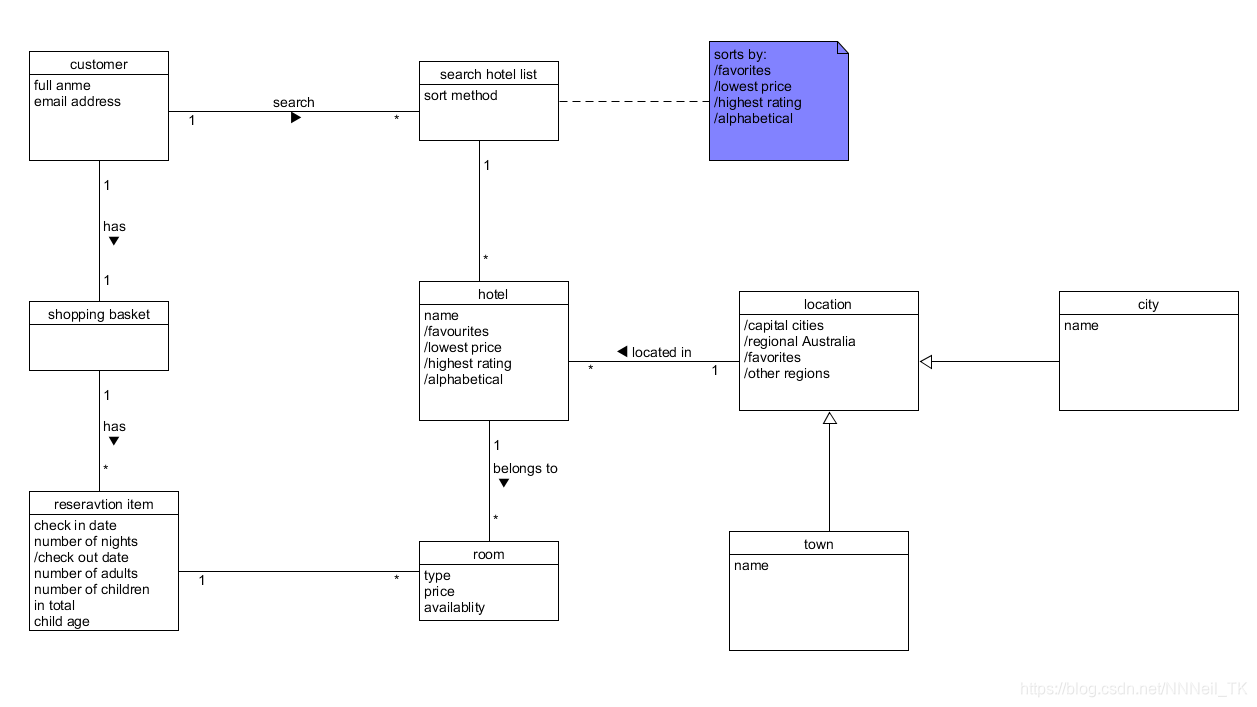

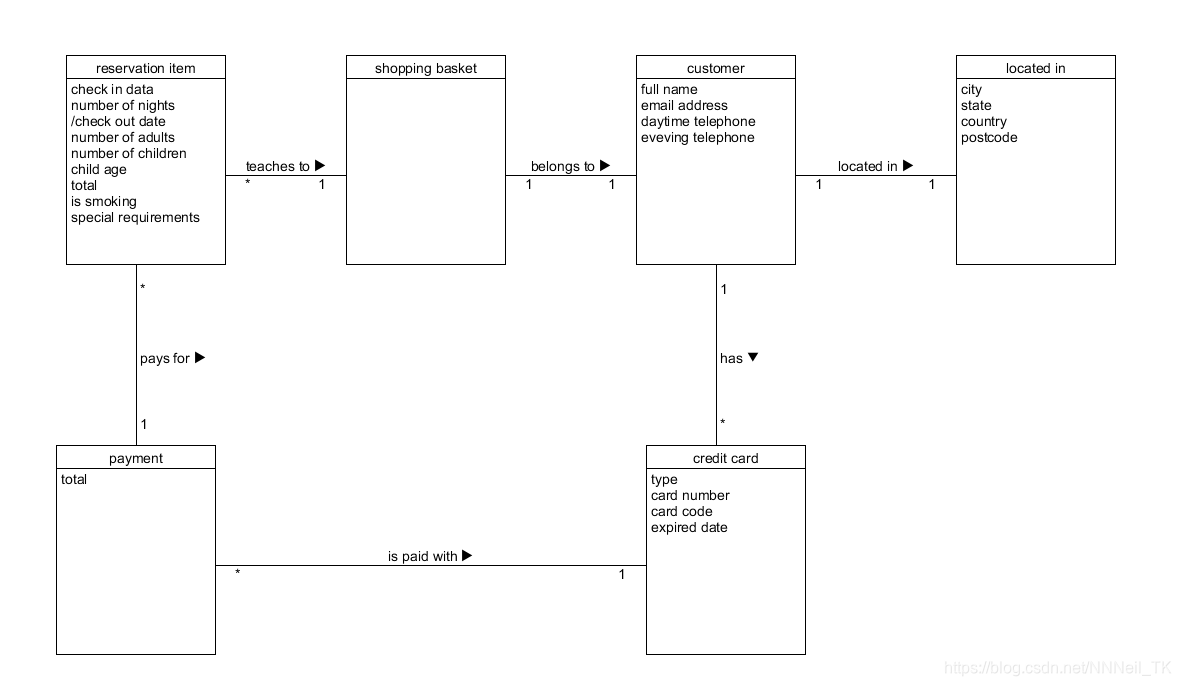

1. 使用类图，分贝对Asg_RH文档种MakeReservation用例以及Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键

   • 注意事项：

     • 对象必须是名词、特别是技术名词、报表、描述类的处理。
     • 管理必须有多重性、部分有名称与导航方向
     • 属性要注意计算字段

   • 数据建模，为了简化描述仅需给出表清单，例如：

     • Hotel（ID/Key, Name, LocationID/Fkey, Address …）

• Make reservation 用例

• payment用例

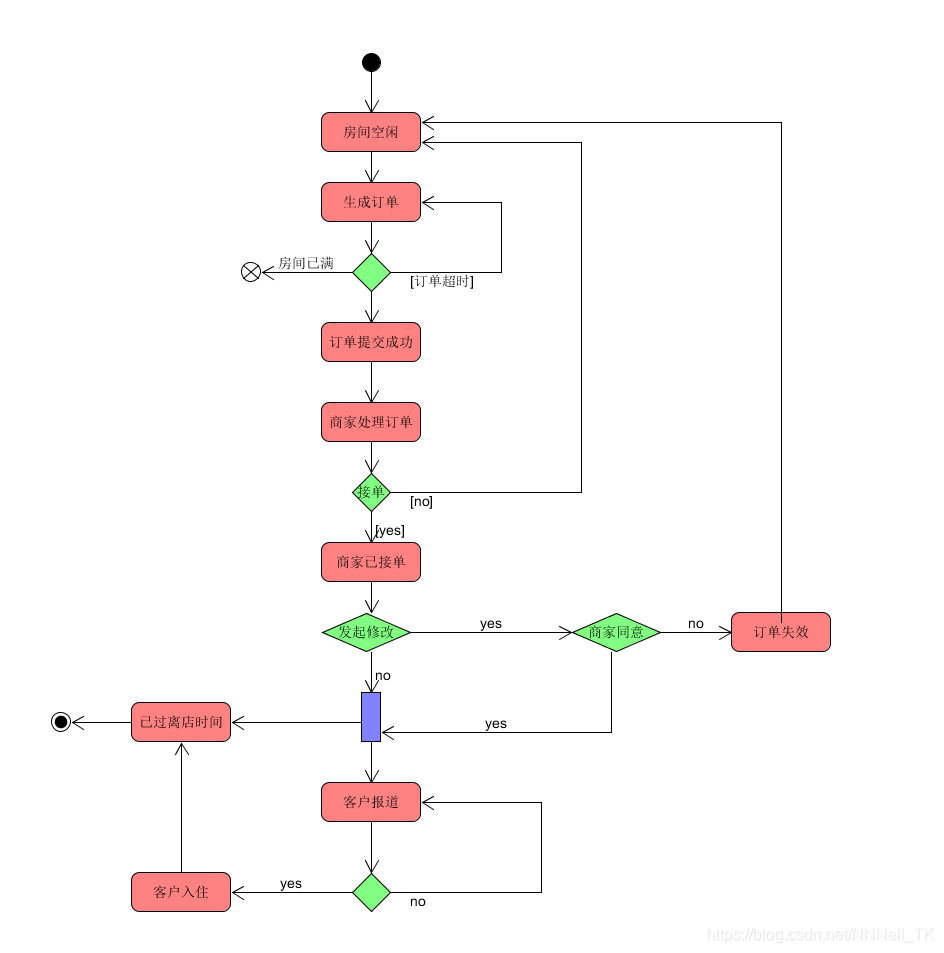

2. 使用UML State Model，对每个订单对象生命周期建模

• 建模对象：参考Asg_RH文档，对Reservation/Order对象建模。
• 建模要求：参考联系不能提供足够信息帮助你对订单对象建模，请参考现在 订旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
