基于c8051之点亮led灯

c8051f020有按8位组织的64位数字io引脚，低端口(P0,P1,P2,P3)既可以按位寻址，也可以按字节寻址。高端口(P4,P5，P6,P7)只能按字节寻址

例如 sbit LED1 =P0^0;//按位寻址正确

sfr LEDPORT=P0;//按字节寻址正确

sbit LED2=P4^0;//按位寻址不可以所以这种表达错误

sfr LEDPORT=P4;//按字节寻址正确

注意sbit是按位赋值的，sfr是按字节寻址的，所以

1.     P0~P3都可以用sbit ,sfr.
2.     P4~P7只能用sfr 不可以用sbit

这时候就出现一个问题，当我们想操作P4~P7其中某一位的时候，只能一次性改变一位的数据，这样可能导致，其他位数据改变，这时候我们用下面方法

假如我们想把P4口的第3位置1，而不改变其他位，我们可以用

P4 |= 00001000;

假如我们想把P4口的第3位置0，而不改变其他位我们可以用

P4 &=11110111;

下面我们可以知道c8051有的交叉开关（是对于P0-P3） 而我们此次实验用的是P5口则用不到分配交叉开关，那样我们就不用设置交叉开关寄存器XBR

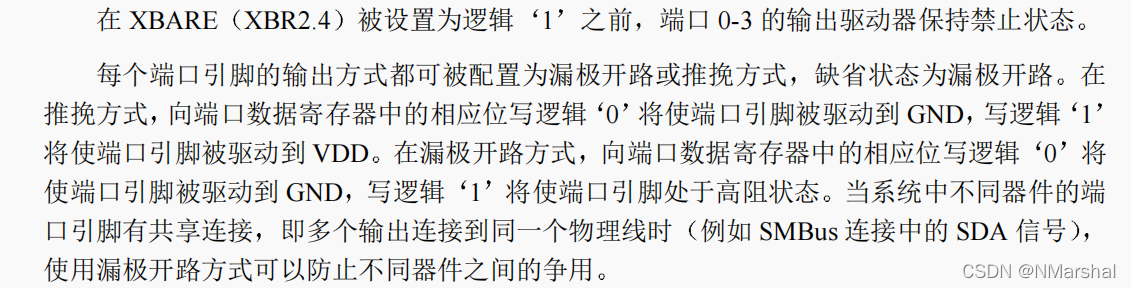

下面我们看一下，端口得输出方式



默认我们不设置的话，为漏极开路。

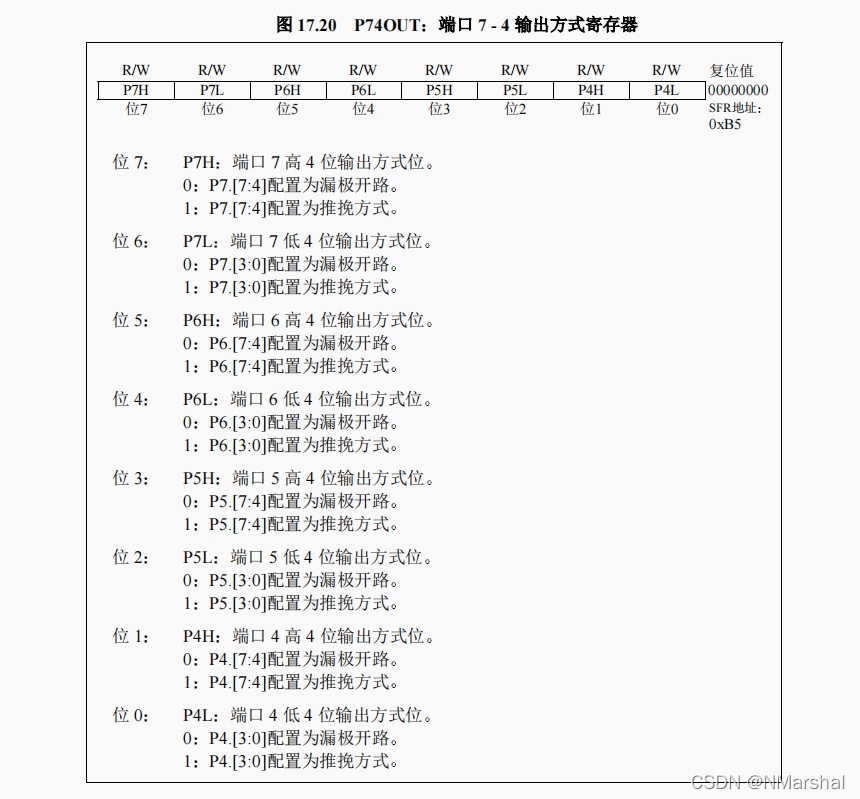

我们可以看到推挽输出是我们需要得，那么把端口设置为推挽输出呢？下面我们看一下输出方式寄存器

从图中我们可以看出P74OUT的一位是控制代表P4-P7中的高或者低四位的输出方式，加入我们想

P5口设置为推挽输出那么我们可以这样

P74OUT=00001100;  或者P74OUT=0x0c；//设置P5口为推挽输出

此时我们设置好输出方式，那么怎么样让端口输出高电平或者低电平呢？

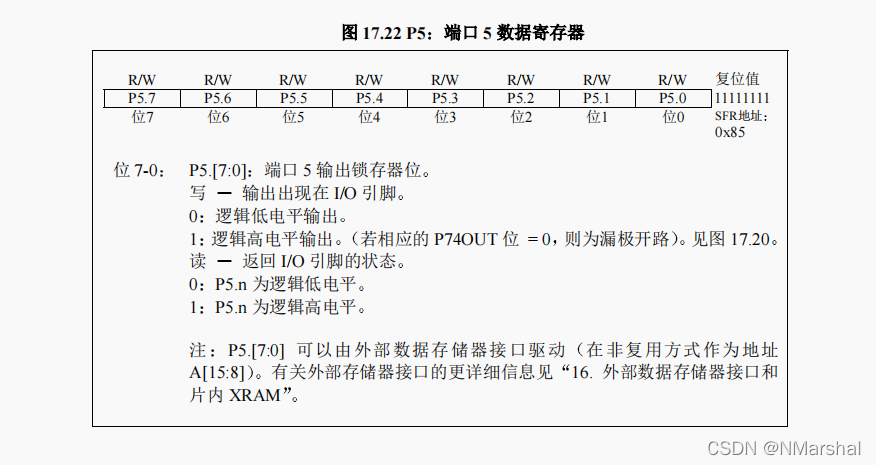

此时我们需要看一下端口数据寄存器

 如果我们想P5口的第2位为高电平我们可以这样

                                P5=00000100；

   ·                            或者P5=0x04；

端口初始化的总结

                        1.设置交叉开关寄存器XBR（如果用不到就不同设置，P4-P7用不到就不需要设置）

                         2.设置输出方式寄存器

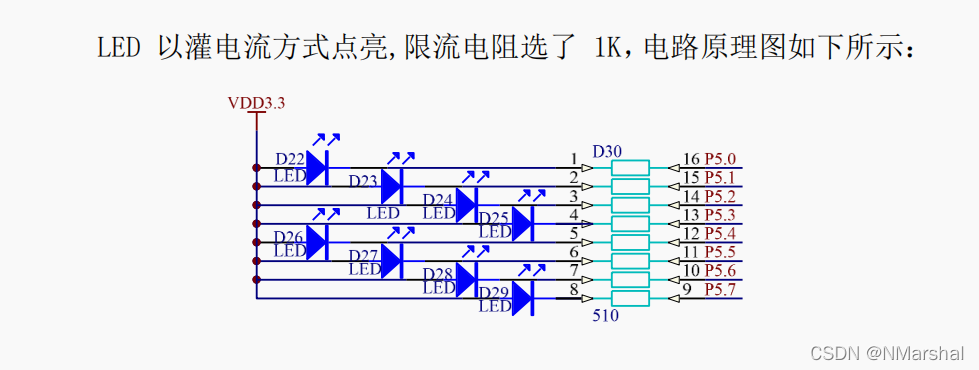

接下来我们来看一下如何让c8051020上点亮led灯的连接图

  经过分析我们看出P5口输出低电平led灯亮，那我们下面来点亮LED29，对应的是P5.7口

下面我们可以看一下代码

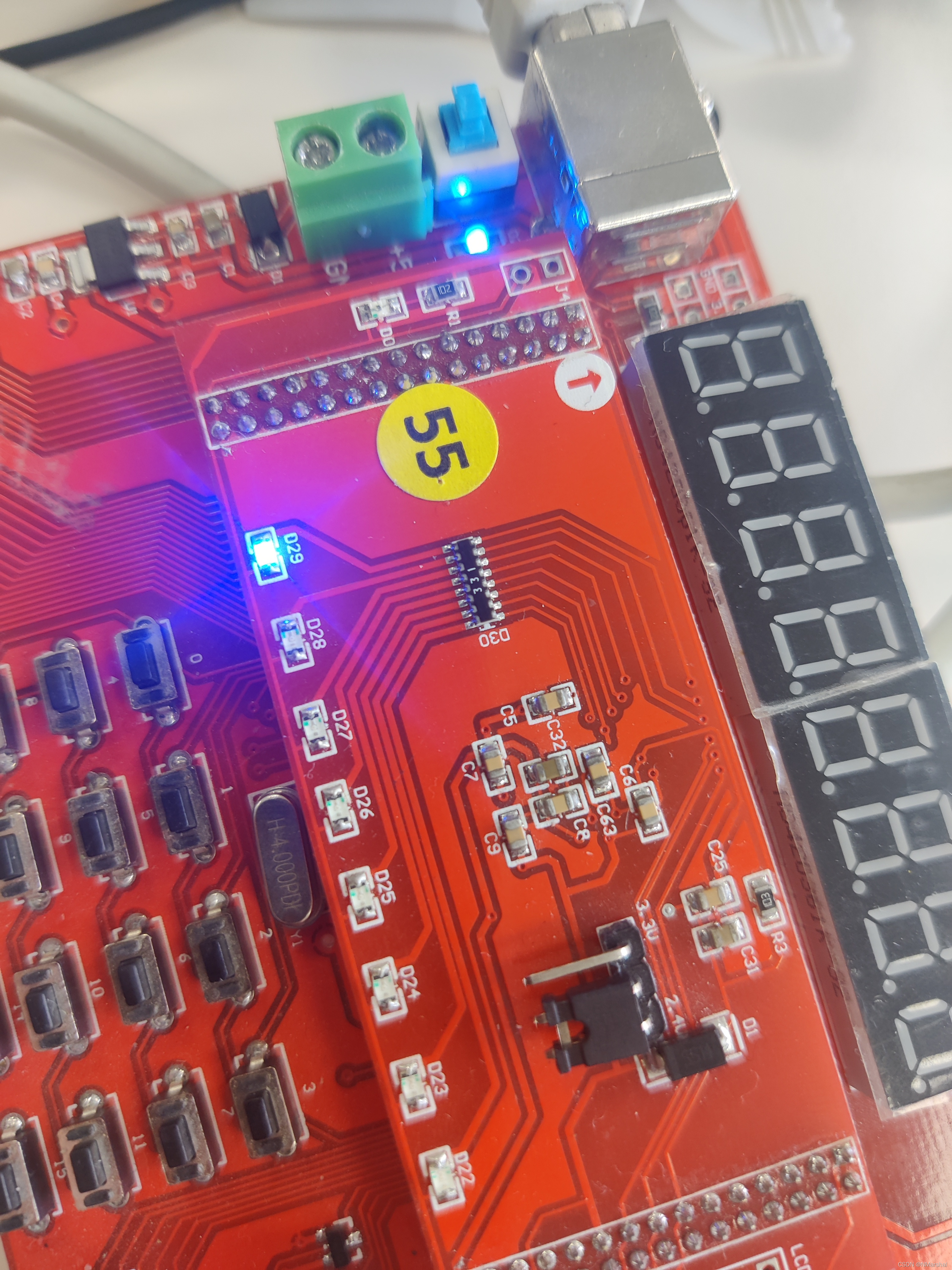

 以及实验现象
