计算机组成原理学习笔记——总线的控制(重点)

总线上连接了很多个设备，设备之间要进行通信，那么我们需要解决两个问题。

1. 总线判断优先性的设置。
2. 如何完成通信过程，保证通信过程的正确性。

我们知道总线在同一时间只能由一对设备进行使用，多个设备可能同时向总线发出占用总线的请求，那么到底哪个设备占用总线呢？

导航：
总线的结构
总线的基本概念
总线的特性及性能指标

---

---

1.0 总线的判优控制

1.1基本概念

根据是否能提出总线请求，总线上的设备可以分为两类。

1.主设备（模块）

对总线有控制权，可以提出占用总线申请。

2.从设备（模块）

本身不能提出总线的占用申请，只能响应设备发来的总线命令。

计算机的某些设备既可以作为主设备又可以作为从设备。

关于总线的判优控制

1.集中式的方法

把总线的判优逻辑做在一个部件上，比如制作在CPU当中。

集中式判优又可以分为三类

• 链式查询
• 计数器定时查询
• 独立请求的方式

2.分布式
把判优逻辑分布到各个设备当中

下面我们主要对集中式判优的三类方式进行逐一介绍

1.2集中式总线判优方式

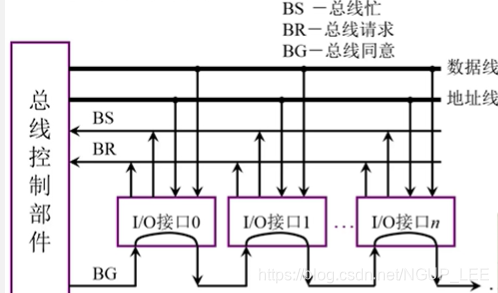

1.21链式查询方式

BR提出占线申请

为什么说这种查询方式为链式查询呢？

就是因为BG这条线路，他是一个一个的向下面查询I/O接口，直到碰到第一个提出总线占用请求的I/O接口。

这个提出占用总线的I/O设备通过BS线路，设置总线忙的状态

查询循序是按优先级从上往下，也就是说这些I/O设备在连接的时候已经按优先顺序进行连接了，优先级低的排在后面
