SRAM的容量扩展

随机存取存储器+半导体+存储器和cpu 目录一、随机存取存储器(RAM)(一)静态RAM(SRAM)1. 静态RAM基本电路2. 静态RAM基本电路的读操作3. 静态RAM基本电路的写操作(二)静态RAM芯片(SRAM)1. Intel 2114 外特性2. Intel 2114 RAM 矩阵 (64 × 64) 读3. Intel 2114 RAM 矩阵 (64 × 64) 写(三)动态RAM芯片(DRAM)1. 三管 MOS 动态 RAM 基本单元电路2. 单管 MOS 动态 RAM基本单元电路二、半导体存储芯片简介(一)半导体存储芯片的基本 阅读详情

SRAM即静态随机存取存储器,所谓“静态”是指这种存储器只要保持通电,里面存储的数据就可以一直保持,但是掉电之后就会丢失。与DRAM(动态随机存取存储器)相比它不需要周期性的刷新里面的数据,操作简单且速度更快,但是更加的昂贵,集成度不如DRAM高。

在实际应用中的存储器所需要的容量通常比所生产的芯片容量大得多,所以需要对多芯片进行组合以实现存储容量的扩充。本文以SRAM芯片为例系统介绍常用的扩充存储容量的方法。

通常微处理器的数据总线为8位和16位或32位,而地址总线为16位或24位不等。当静态RAM的地址线和数据线不能与微机相匹配时,可用地址线扩展和数据线扩展或地址和数据线同时进行扩展的方法加以解决。

1.RAM容量的扩展—位数扩展数据线扩展
如SRAM 2114 10位地址,4位数据线,其容量=210×4=1024×4=4096字位(4K)。

在这里插入图片描述

例:用4K容量的RAM2114,实现一个容量为1024×8(≈8K字位)字位容量的RAM。

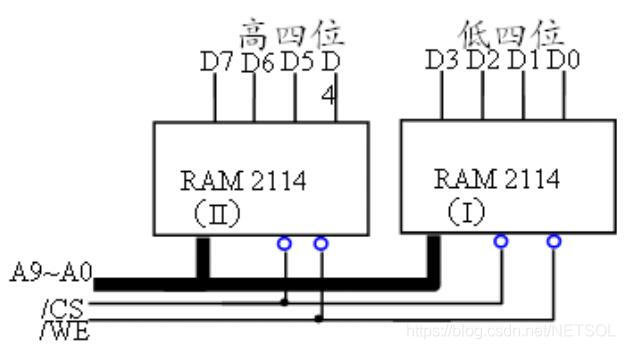

解:1024×8字位容量,其地址仍是十位,故只要进行数据位扩展即可,选用RAM2114两片,将两片的地址线,读/写线及片选线并联,两片的位线分别作为高4位数据和低4位数据,组成8位的数据线即可。扩展后的电路如图所示:

在这里插入图片描述

2.SRAM容量的扩展—字位扩展,地址扩展,数据位扩展。
例:用RAM2114,扩展成容量为4096×8字位(32K)的RAM。
解:4096需要12位地址,而RAM2114只有1
