尽管静态RAM和铁电RAM可以有完全不同的用途，但是随着SPI等标准接口的出现，这些技术在功能上有很大的重叠。本篇详细介绍了用FRAM替换SRAM时需要考虑的因素

FRAM注意事项
FRAM与SRAM互相代替时，需要提及一些细微之处。本篇文章介绍这些细微差别，并重点介绍可以采取的缓解措施。当采取这些预防措施时，重要的是要了解所使用的FRAM版本。传统的FRAM部件仅实现单个位SPI接口，而ULE FRAM具有许多可以使用的不同操作模式。

注册访问
串行SRAM具有单个状态寄存器，如下表所示：
在这里插入图片描述

应该注意的是，状态寄存器很少使用SRAM-它在运行时不包含任何值信息。对该寄存器的访问与任一版本的FRAM不兼容。

其他寻址模式
SRAM具有其他版本的FRAM不支持的其他环绕模式。字节模式仅允许单字节操作，但是如果在读或写命令中仅提供单个字节的数据，则此模式通常将在FRAM中工作。页面模式将内存分为对齐的32字节页面，页面内的操作在页面中回绕。实施页面的唯一方法
具有FRAM的模式是向MCU添加代码以检测可能跨越页面边界的操作，并由软件将其分解为单独的命令。 SRAM的默认模式是顺序模式，其操作方式与两个版本的FRAM完全相同，其中地址仅在设备容量时才回绕。

AC时序

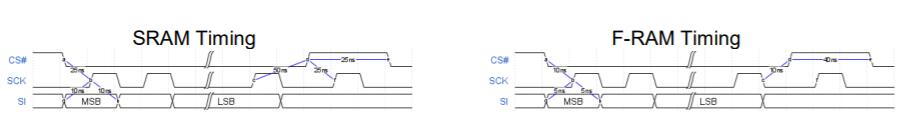

SRAM AC时序与FRAM的时序略有不同，但可能对任何一种器件都是完全透明的，或者可以通过设计实现。在下面的图中，提供了SRAM和FRAM的时钟时序。两种设计在CS＃信号的下降沿上进行了不同的测量，如果以必需的时钟速度满足所有时序，则可以采用单一设计来支持SRAM或FRAM。

在这里插入图片描述
