工业和消费者HMI系统中的扩展内存

MPC5125工业嵌入式处理器:PowerPC架构在实时控制与HMI中的经典应用 在工业控制与嵌入式系统开发中,微处理器(MPU)的选型需综合考量实时性、功耗、外设集成与长期可靠性。Power Architecture作为一种经典的RISC指令集架构,以其确定的执行时序和高效的内存管理机制,在要求高可靠性的工业领域长期占据一席之地。其技术价值在于通过硬件MMU实现内存保护、利用缓存锁定保障关键任务实时性,并借助强大的外设集成减少系统复杂度。这些特性使其特别适用于工厂自动化、人机界面(HMI)及网络网关等场景。本文以恩智浦MPC5125为例,深入剖析其基于PowerPC e300z4内核的 阅读详情

一般而言,人机界面(HMI)是使人能够与机器,系统或设备连接的用户界面或仪表板。HMI由硬件和软件组成,这些硬件和软件允许将用户输入转换为机器的控制信号,进而向用户提供反馈。HMI技术已在几乎每个行业中使用,包括制造,消费电子,娱乐和医疗等。

工业HMI是工业操作员和生产线主管用来控制制造或工业过程的主要工具。工业HMI从简单的可替换按钮和开关的便携式界面到复杂的监控和数据采集(SCADA)操作面板。随着我们进入工业4.0时代,HMI变得无处不在,而尺寸却在缩小并且变得更加便携。

随着物联网(IoT)的出现,支持HMI的消费电子产品(例如智能恒温器,监控摄像头和智能家电)获得了巨大发展。这些消费类电子设备的HMI需要具有较小的外形尺寸,以便能够轻松集成到这些空间受限的系统中。因此在工业HMI和用于消费类电子产品的HMI中,都强烈要求通过使用小尺寸,低引脚数的半导体组件来缩小PCB尺寸。此外,由于启用HMI的消费电子产品通常由电池供电,因此需要所有组件来帮助最大限度地延长系统电池寿命。

HMI系统挑战
传统上,HMI由MCU,MPU或FPGA控制,并使用SDRAM或PSRAM用于代码执行和图形缓冲。但是,这种方法极大地损害了HMI系统的设计简便性,功耗和占地面积。

考虑一个典型的128MB SDR SDRAM或PSRAM,它需要32个设备引脚来进行数据传输。这些存储器迫使使用具有高I/O引脚数的控制器,并通过增加布线拥塞使PCB设计复杂化。此外,使用SDRAM时,PCB设计人员必须经常使用电源管理IC(PMIC)在PCB周围分布多个电源轨。这需要更多的PCB空间,并消耗更多的功率,这加剧了PCB设计的挑战。

在这里插入图片描述

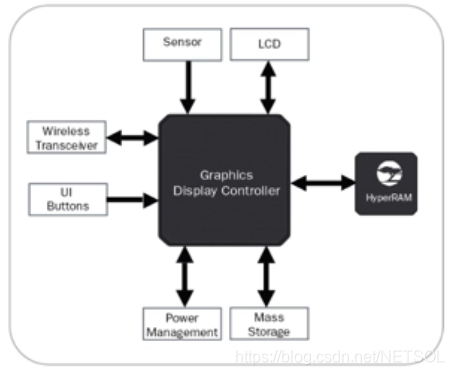

图1:通用工业和消费者HMI框图。(来源:赛普拉斯半导体)

优化系统设计的另一种方法是使用HyperRAM代替SDRAM和PSRAM在工业和消费类HMI应用中执行代码执行和图形缓冲(参见图1)。工业和消费类HMI系
