前言：我在自学的过程中，了解到责任链和规则树的设计，由于完全不会这些东西，即使写了代码，也看得我一脸懵逼，不清楚代码是怎么跑的，节点的流转是怎么实现的？所以就根据现有的代码和资料进行分析，然后就有了这篇文章。希望这篇文章在帮助我梳理思路的同时能给到你帮助！

如果你需要更全地了解责任链与规则树设计的内容，可以看看下面这位博主的文章：

小傅哥-干掉if...else，最好用的3种设计模式！https://bugstack.cn/md/develop/design-pattern/2024-08-25-chain-tree.html

一，案例背景

案例的背景是一个拼团营销系统，本次任务的主要业务是需要在流程中查询 拼团活动配置 和 拼团商品信息，为了使后续的代码更便于维护扩展，于是添加一个 tree规则树抽象模型，通过解耦逻辑和划分功能区，让代码具有了文档属性，看到对应的类和类下的方法区，就可以轻松的理解代码实现方式。

二，规则树-代码控制模型设计

这里将结合案例来进行简单的讲解，简略的模型设计分析如下图：

1. 核心角色：“找节点” 和 “做事情”

StrategyMapper（策略映射器）：负责 “找下一个该执行的节点”，通过 get() 方法完成。

StrategyHandler（策略处理器）：负责 “执行当前节点的业务逻辑”，通过 apply() 方法完成。

2. 路由模板：`AbstractStrategyRouter`（抽象策略路由处理器）

它是 “找节点 + 做事情 + 传递流程” 的通用模板，也是节点链的“中转站”。

实现了 StrategyMapper 和 StrategyHandler（所以既会 “找节点”，也会 “做事情”）。
额外有 router() 方法：负责 “把流程传递给下层节点”（比如当前节点执行完，调用下一个节点的业务）。

3. 业务专属扩展：`AbstractGroupBuyMarketSupport`（抽象拼团营销支撑类）

它继承自 AbstractStrategyRouter，所以带有 “找节点、做事情、传流程” 的能力，但专门为 “拼团业务” 定制：

内部带有 “拼团业务需要的配置”（比如设置线程池配置，注入仓储依赖等）。

4. 流程起点工厂：`DefaultActivityStrategyFactory`（默认活动策略工厂）

负责 “生产流程的起点（根节点）”，通过 strategyHandler() 方法获取 RootNode。

5. 流程节点链（责任链模式）

这些节点AbstractStrategyRouter的router()方法控制节点的流转，每个节点都继承自 AbstractGroupBuyMarketSupport，都有 apply()（做自己的事）和 get()（找下一个节点）方法：

RootNode（根节点）：流程入口与参数校验。

SwitchNode（开关节点）：分支判断与流量管控。。

MarketNode（营销节点）：核心营销逻辑与异步数据聚合。

EndNode（结束节点）：结果封装与流程收尾。

三，本案例业务的流程

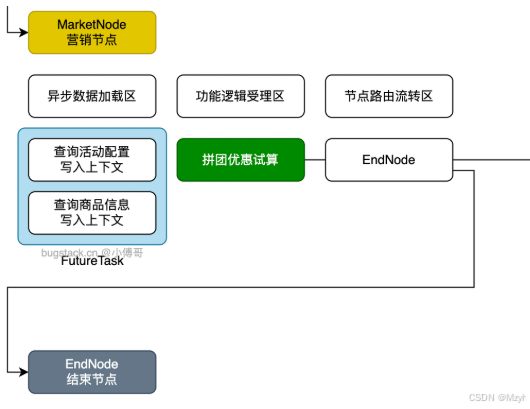

在案例中，前面的节点已经实现了对数据的校验，而此次的主要内容就是在营销节点里查询“活动配置”和“商品信息”。我们在营销节点的 apply()方法 中实现上面提到的业务内容，

1，业务流程走向分析：

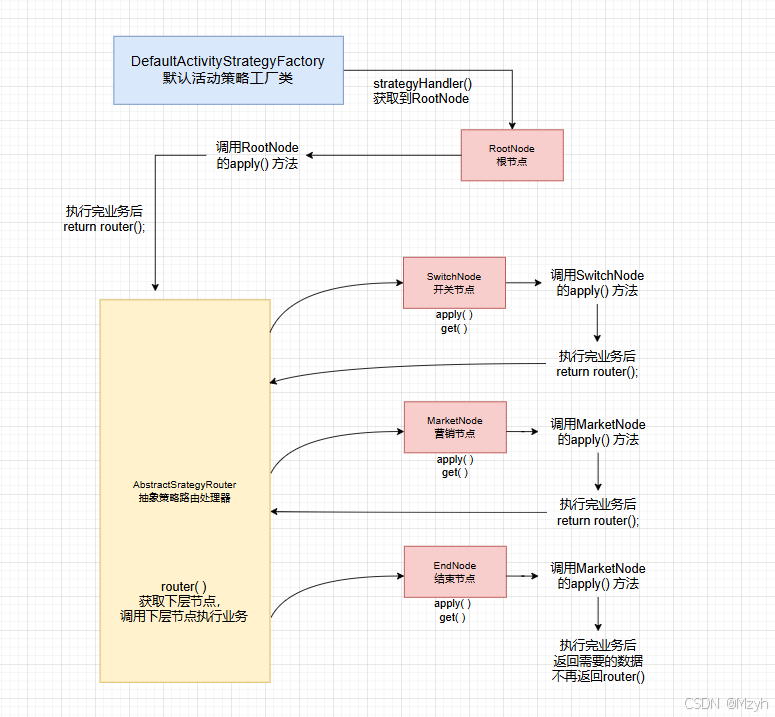

我们在测试类中编写一个测试方法去调用活动业务的方法（这里是indexMarketTrial），在业务方法中去调用 DefaultActivityStrategyFactor 类获取到 Root节点，通过获取到的 Root节点调用 apply() 方法进入节点链，在节点链中由 AbstractStrategyRouter 的 router() 方法进行节点的流转控制，router() 方法中调用策略映射器 get() 方法获取下一个节点，得到下一个节点后调用下一个节点的 apply() 方法去执行业务，然后返回。(由于继承关系，每个节点要重写策略处理器的apply方法)。

拼团活动业务中的service实现类参考：

@Service
public class IIndexGroupBuyMarketServiceImpl implements IIndexGroupBuyMarketService {

    @Resource
    private DefaultActivityStrategyFactory defaultActivityStrategyFactory;

    @Override
    public TrialBalanceEntity indexMarketTrial(MarketProductEntity marketProductEntity) throws Exception {
        StrategyHandler<MarketProductEntity, DefaultActivityStrategyFactory.DynamicContext, TrialBalanceEntity> strategyHandler = defaultActivityStrategyFactory.strategyHandler();
        TrialBalanceEntity trialBalanceEntity = strategyHandler.apply(marketProductEntity, new DefaultActivityStrategyFactory.DynamicContext());
        return trialBalanceEntity;
    }

}

2，问题：为什么每次调用 get() 方法就能获取到下一个需要的节点呢？（How节点流转）

补充：在 DefaultActivityStrategyFactory 类中注入了根节点RootNode，且提供了strategyHandler() 方法返回RootNode。比如在上面的拼团活动service实现类中，会先调用 DefaultActivityStrategyFactory 的 strategyHandler() 方法来获取一个 StrategyHandler 的对象，再通过这个对象 strategyHandler.apply() 去执行自己的业务。（因为这里的strategyHandler已经被赋值为RootNode，所以可以看作RootNode.apply() ）

后续进入AbstractStrategyRouter 中的 router() 方法调用 get() 能获取到需要的下一个节点是因为每一个节点都重写了 get() 方法，在节点get()方法中指定了自己的下一个节点是谁。

下面是 AbstractSrategyRouter 和 RootNode 的代码参考

AbstractSrategyRouter.class

public abstract class AbstractStrategyRouter<T, D, R> implements StrategyHandler<T, D, R>, StrategyMapper<T, D, R> {

    @Getter
    @Setter
    protected StrategyHandler<T,D,R> defaultStrategyHandler = StrategyHandler.DEFAULT;

    public R router(T requestParameter, D dynamicContext) throws Exception {
        //通过调用策略映射器get方法，控制节点流程的走向。
        StrategyHandler<T, D, R> strategyHandler = get(requestParameter, dynamicContext);

        if (null != strategyHandler) {
            //使用获取到的节点调用apply方法执行业务
            return strategyHandler.apply(requestParameter, dynamicContext);
        }
        //如果获取到了null，则调用"默认策略处理器"的apply()方法（即直接return null）
        return defaultStrategyHandler.apply(requestParameter, dynamicContext);
    }

}

RootNode.class：

@Service
public class RootNode extends AbstractGroupBuyMarketSupport<MarketProductEntity, DefaultActivityStrategyFactory.DynamicContext, TrialBalanceEntity> {
    //*MarketProductEntity-入参类型；DefaultActivityStrategyFactory.DynamicContext-动态上下文，TrialBalanceEntity-出参类型
    @Resource
    private SwitchRoot switchRoot;

    @Override
    public TrialBalanceEntity apply(MarketProductEntity requestParameter, DefaultActivityStrategyFactory.DynamicContext dynamicContext) throws Exception {
        // 参数判断
        if (StringUtils.isBlank(requestParameter.getUserId()) || 其他判断...) {
            throw new AppException(ResponseCode.ILLEGAL_PARAMETER.getCode(), ResponseCode.ILLEGAL_PARAMETER.getInfo());
        }

        return router(requestParameter, dynamicContext);
    }
    //重写StrategyMapper的get方法
    @Override
    public StrategyHandler<MarketProductEntity, DefaultActivityStrategyFactory.DynamicContext, TrialBalanceEntity> get(MarketProductEntity requestParameter, DefaultActivityStrategyFactory.DynamicContext dynamicContext) {
        return switchRoot;
    }
}

其他节点和RootNode节点一样都是重写 apply() 和 get()，区别只是方法内实现的内容不同。
