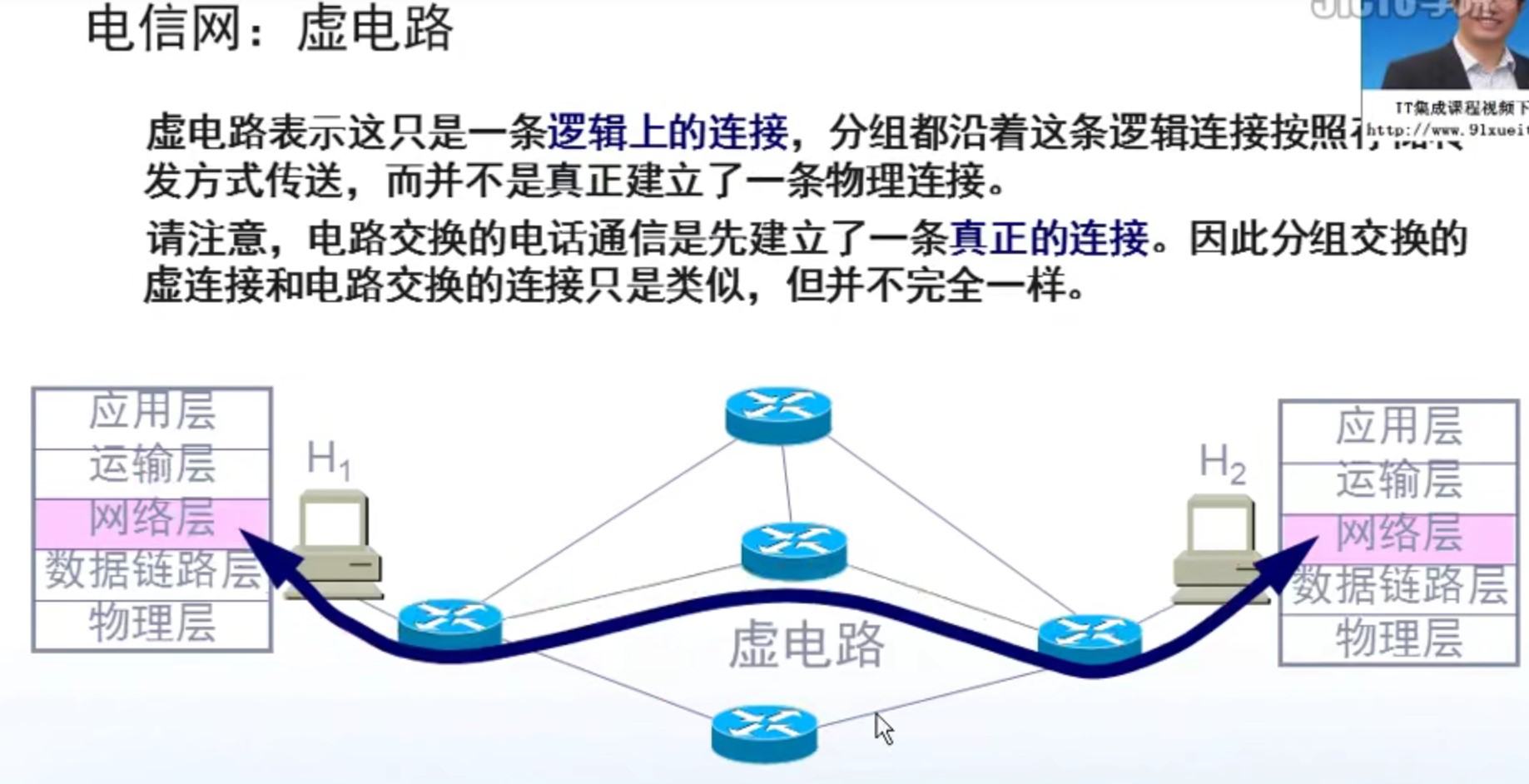

网络层提供的两种服务 ：虚电路服务，数据报服务

在这里插入图片描述

数据上都写上地址，怎么走靠路由器判断，路径不固定。

网际协议 IP

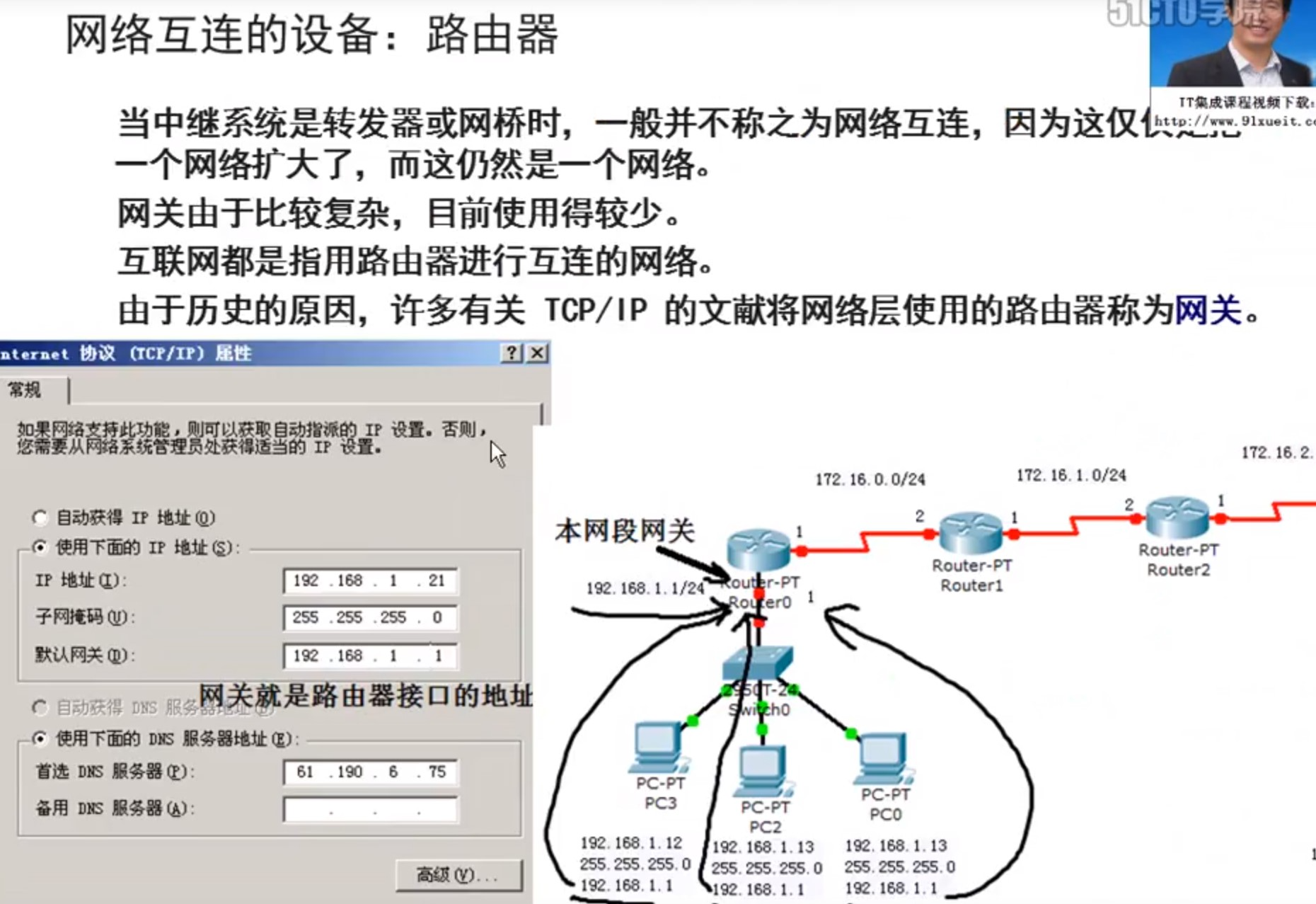

网络互连的设备

中间设备又称为中间系统或中继系统。

  • 物理层中继系统：转发器（作用就是比如信号弱了，就增大一下）
  • 数据链路层中继系统：网桥或桥接器（相当于一个hub，线不够长，然后连上去）
  • 网络层中继系统：路由器

在这里插入图片描述

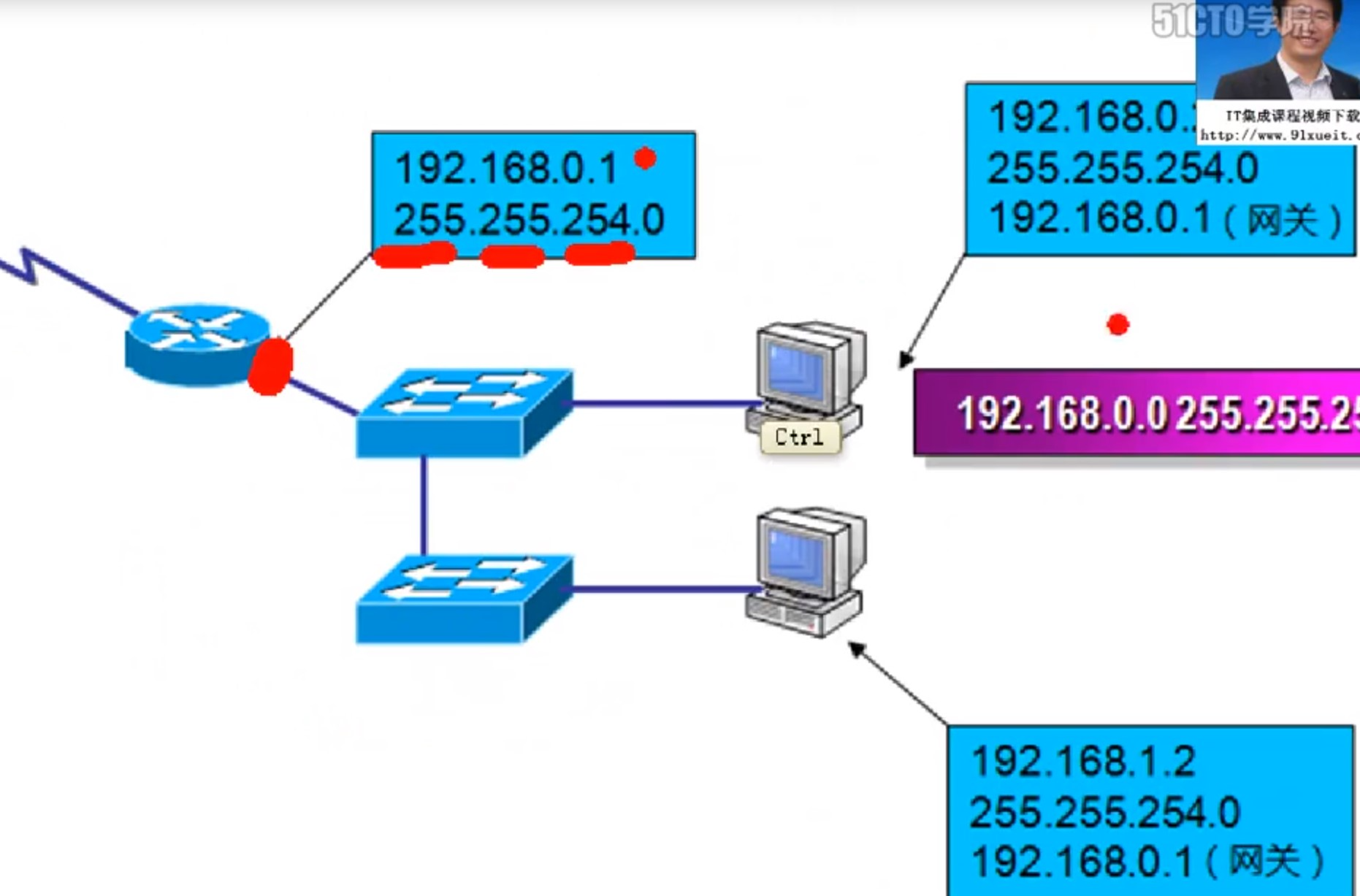

网关相当于门，该网段内的地址都要从这个网关过去，一般设置成该网段的第一个或最后一个，设置成其他的，害怕重复。

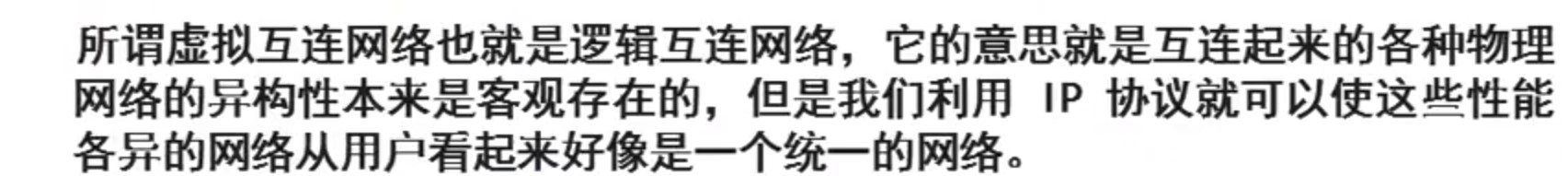

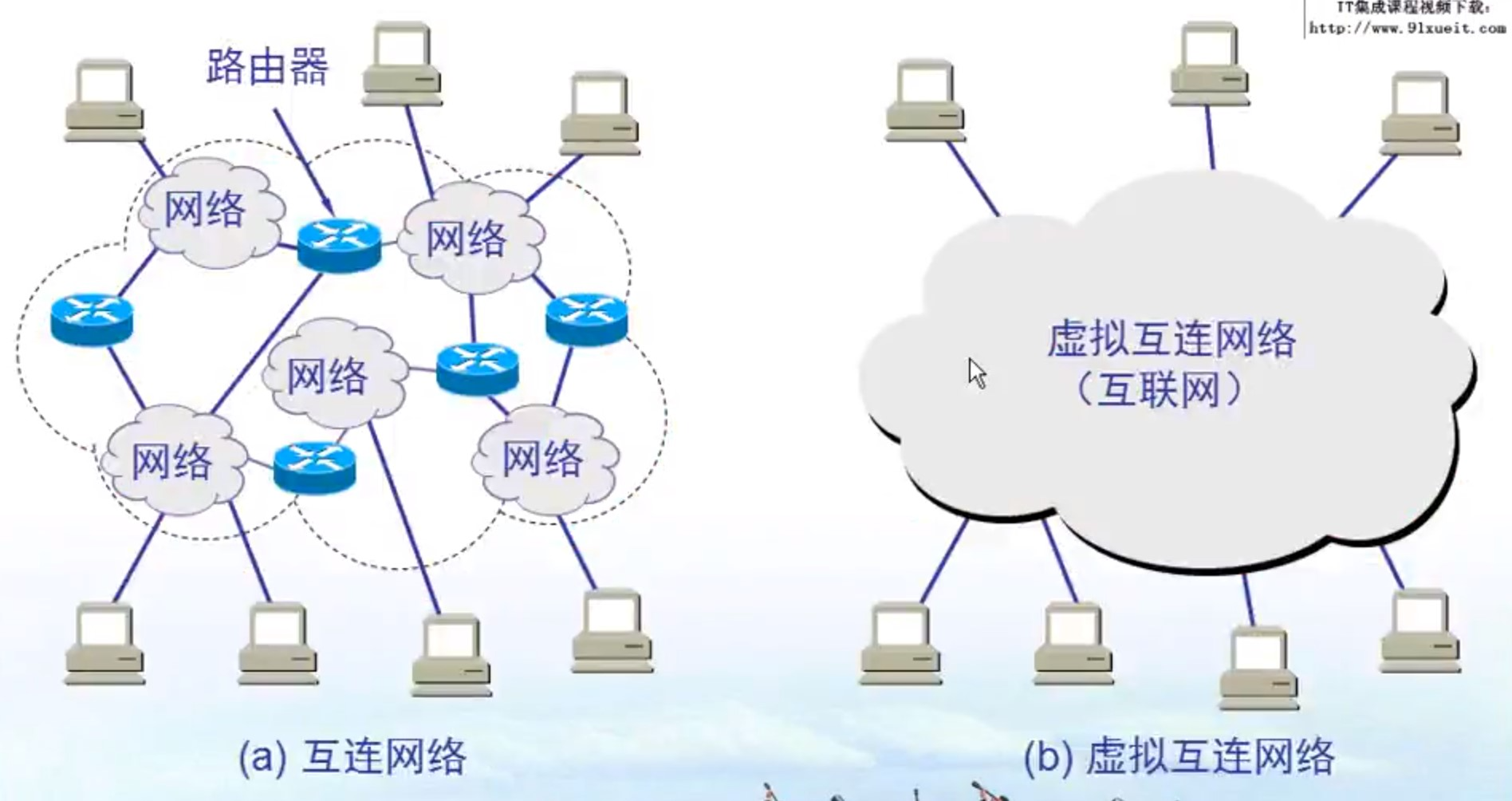

虚拟互联网

意思就是用户不用担心具体怎么连接的，如果你有ip地址，那就相当于连上网络了

在这里插入图片描述
在这里插入图片描述

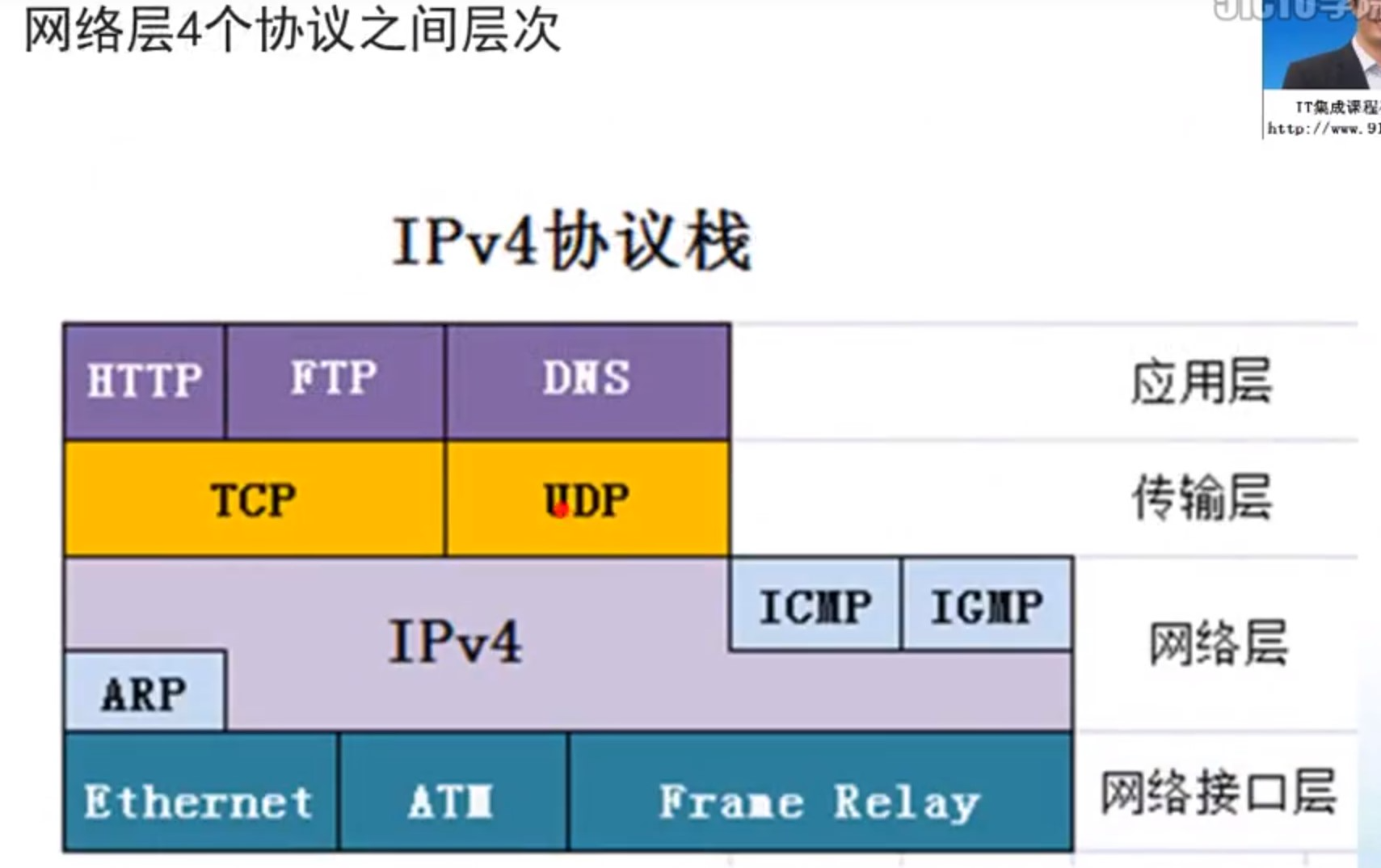

IP协议简介

IP；ARP；ICMP；IGMP

在这里插入图片描述

ARP：解析MAC地址；

ICMP：错误处理；

IGMP：组管理；

IP地址

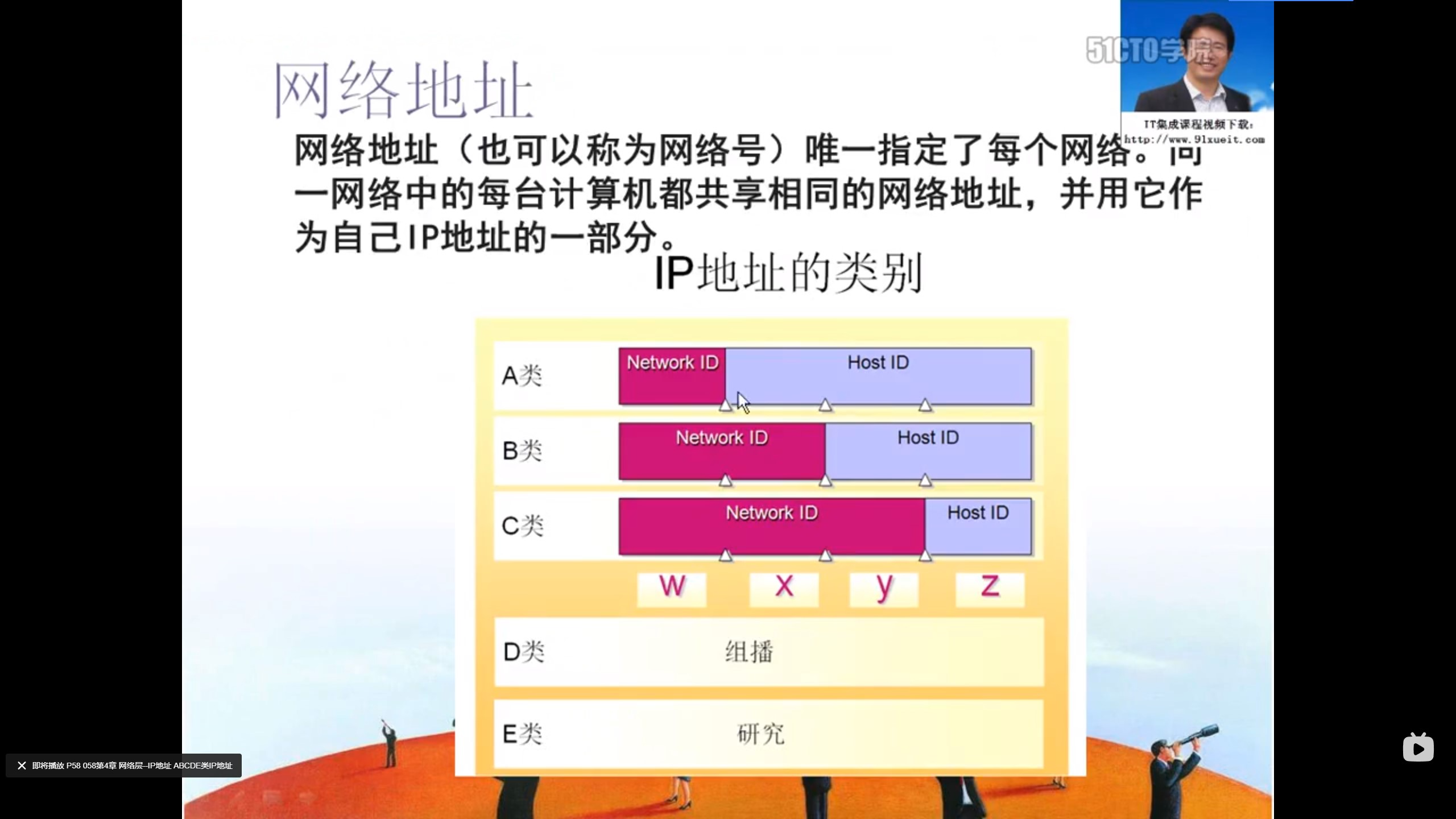

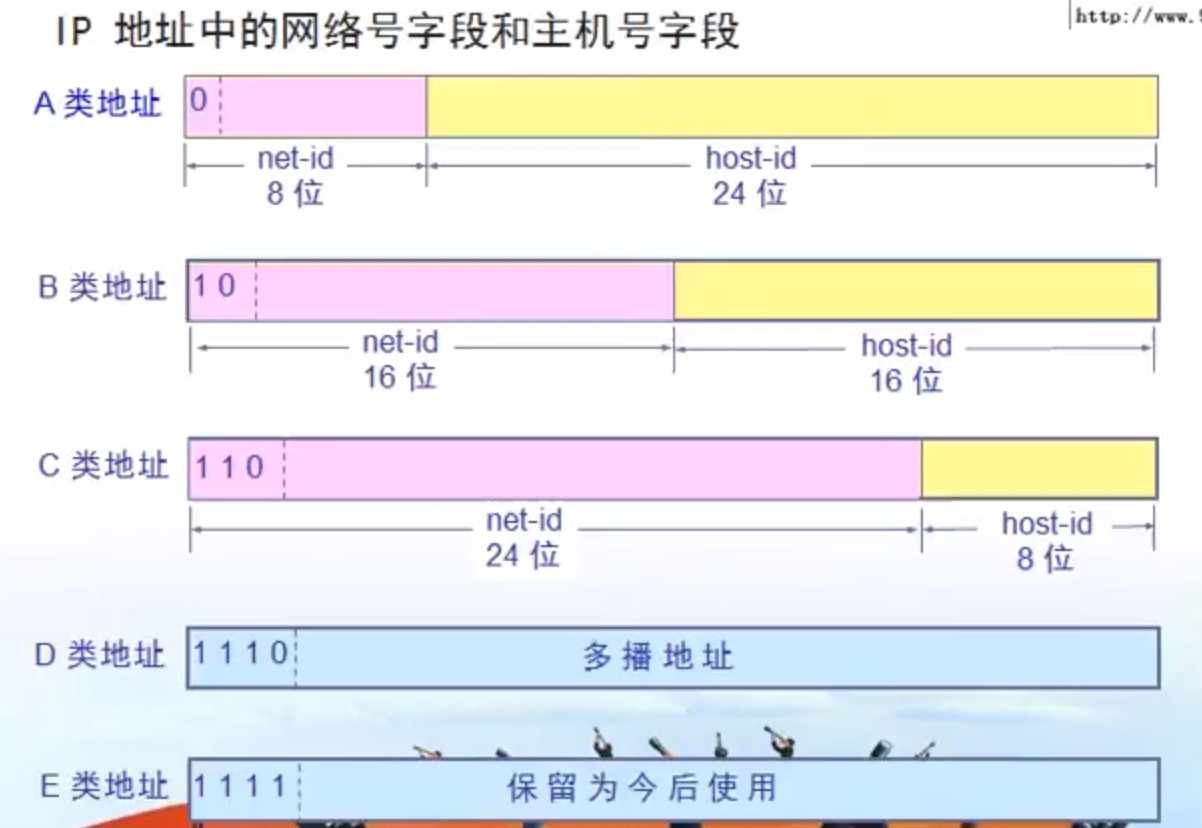

层次化IP地址将32位的IP地址分为网络ID和主机ID

在这里插入图片描述

在这里插入图片描述

127.0.0.1比较特殊，相当于回环，没有归类到A类地址。

在这里插入图片描述

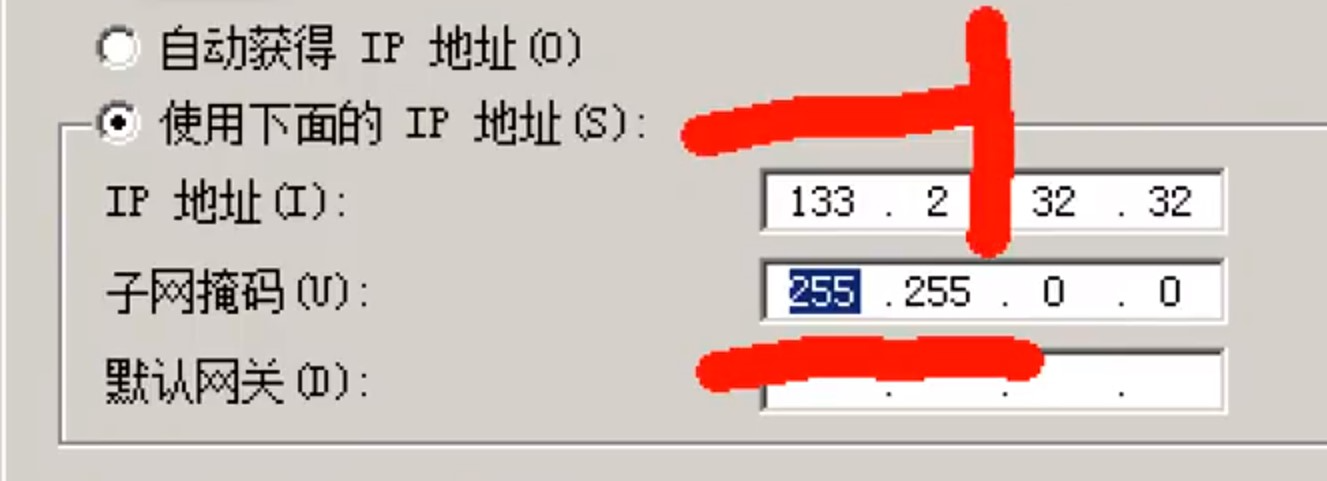

子网掩码255代表是网络ID，0表示是主机ID

特殊的几个地址

127.0.0.1 本地环回地址

169.254.0.0 如果自动获取ip没成功，会用这个ip，但是访问不了互联网

保留的私网地址 互联网上没有这些地址，公司内部啥的用

10.0.0.0

172.16.0.0—172.31.0.0.

192.168.0.0–192.168.255.0

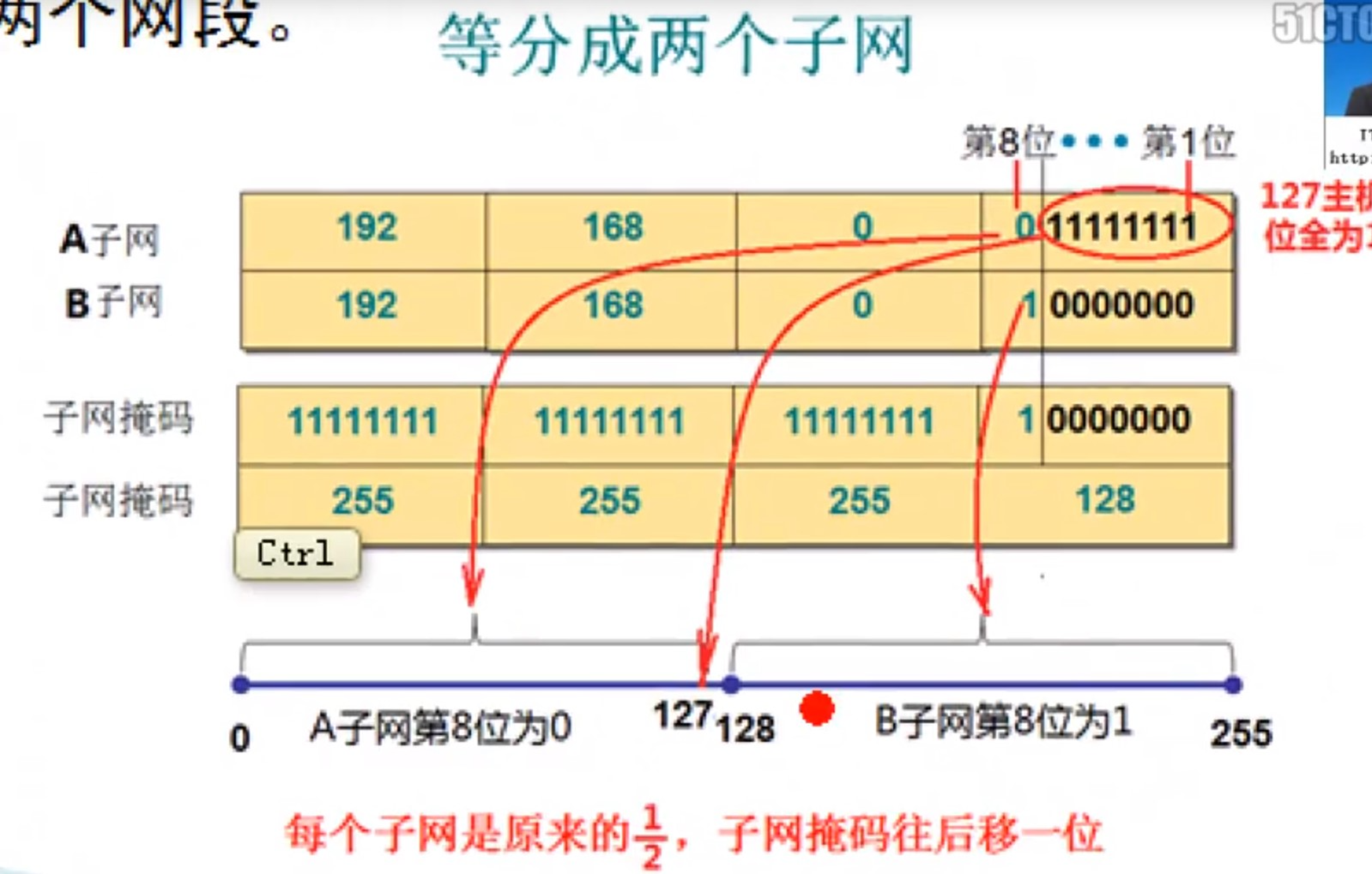

子网划分

等分的

没有一个ip地址的主机地址不能全为0或1

倒数第二个为广播地址，也不能用

通过子网掩码来划分

在这里插入图片描述

点到点网络的话，就往后移6位1111 1100（252）

不等分的

相当于把1000 0000当成一个网段

再把另一半划分，变成另一个网段

B类子网划分和C类一样

把两个B类网络合并成一个

超网

在这里插入图片描述

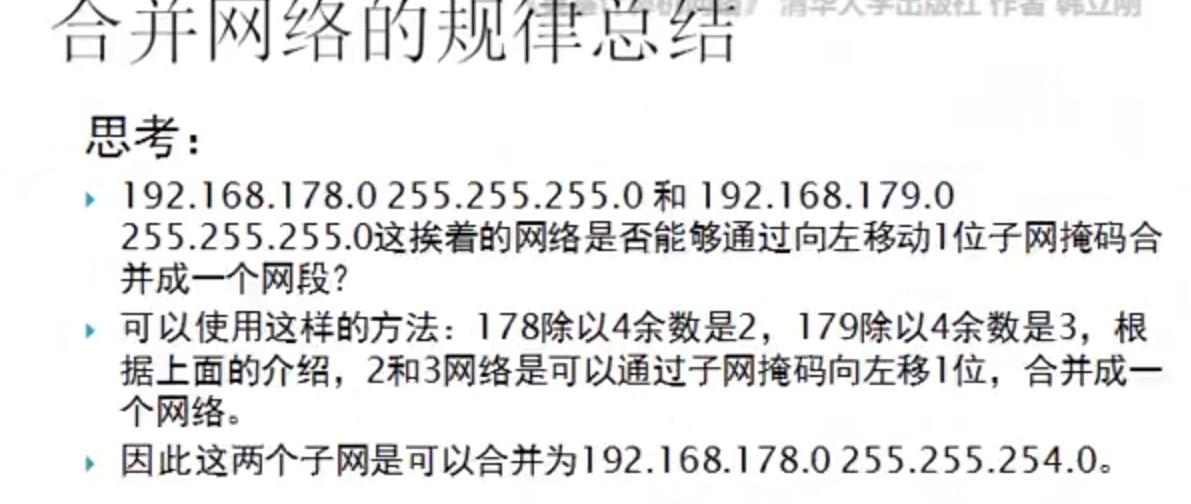

合并网段的时候是否可以？

在这里插入图片描述

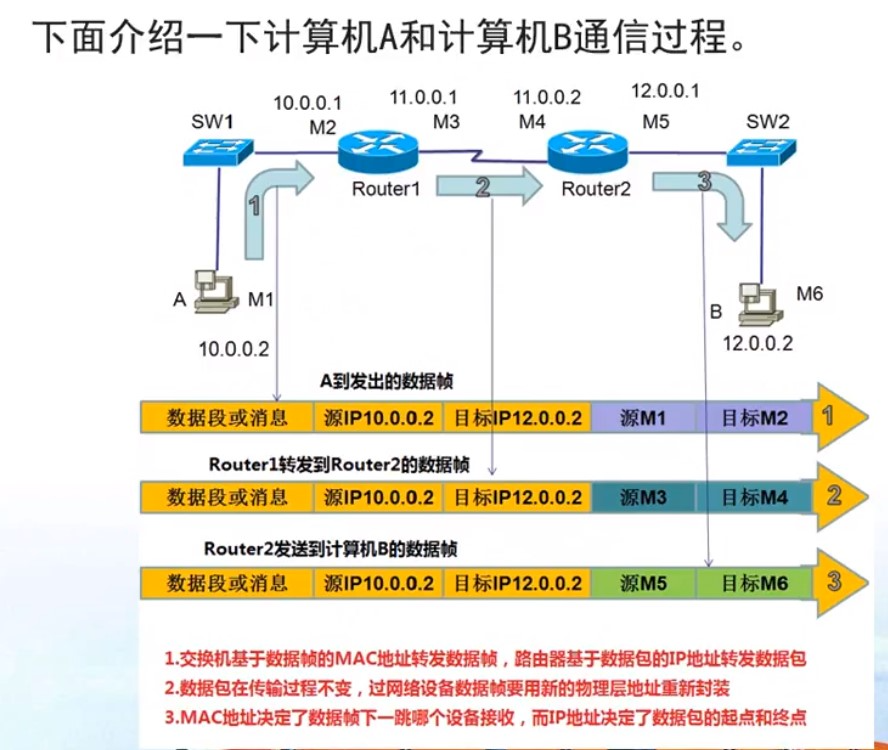

MAC地址和IP地址

在这里插入图片描述

通信过程中IP的开始和重点是确定的，MAC不是，这就是不同。

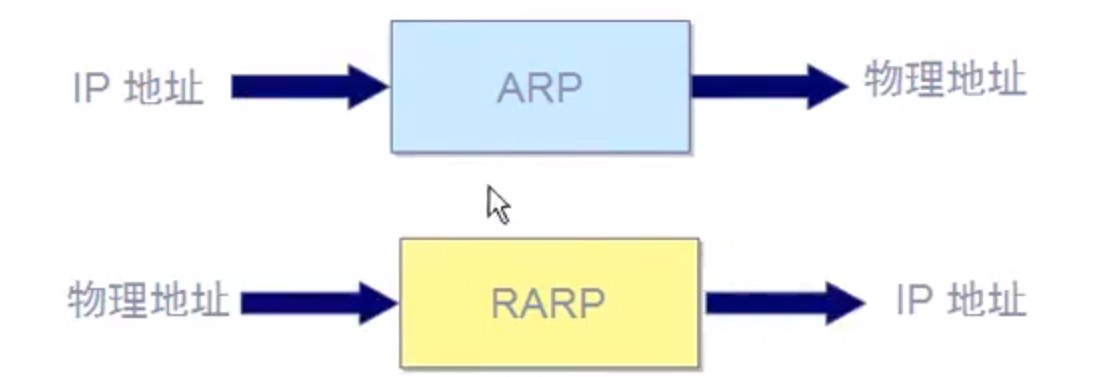

ARP协议 & RARP
在这里插入图片描述

ARP欺骗：一个电脑广播要找另一个电脑，然后交换机告诉你这个电脑的MAC地址，然后有又另外一个电脑告诉你是MAC2，然后覆盖掉MAC，你就被欺骗了。
arp -s ip地址 MAC地址

告诉交换机这个ip的mac地址

arp -a

解析网关的mac地址

RARP例子：比如我们的电脑自动获取IP地址，就是通过mac地址来获取ip地址的。

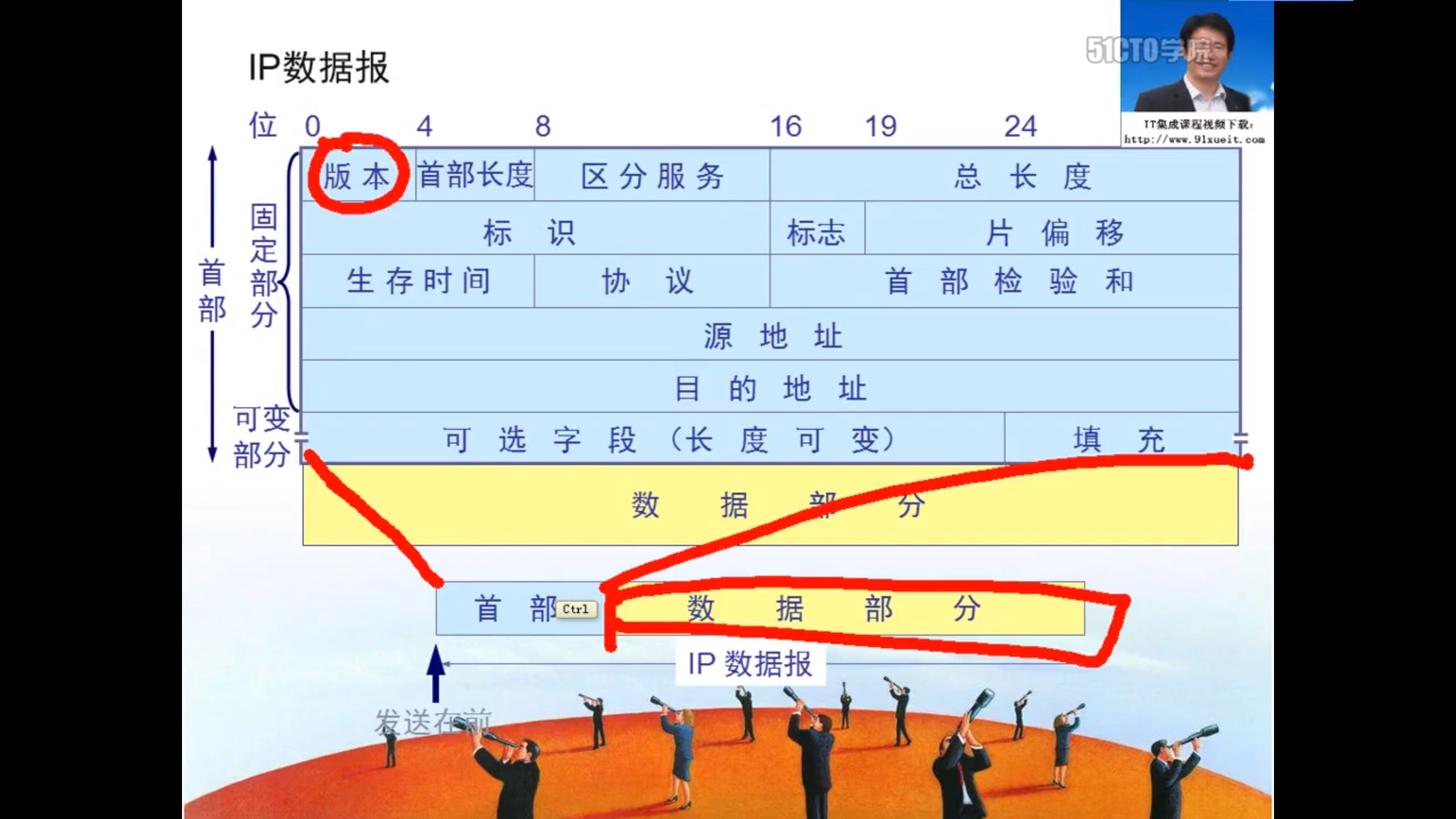

IP数据报

在这里插入图片描述

版本：是ip4还是ip6

区分服务：数据包打个标记，看是否着急

总长度：首部+数据部分，16位，

标识：16位，用来产生数据报的标识，不是序号，每产生一个数据报，就增加1.

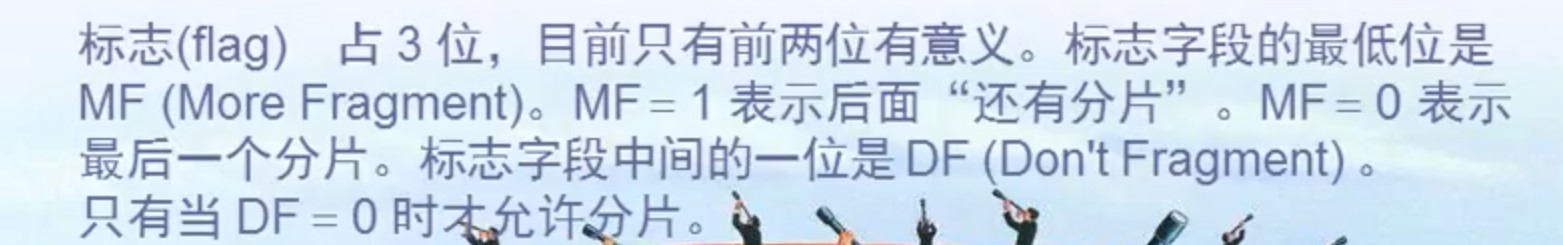

标志：

在这里插入图片描述

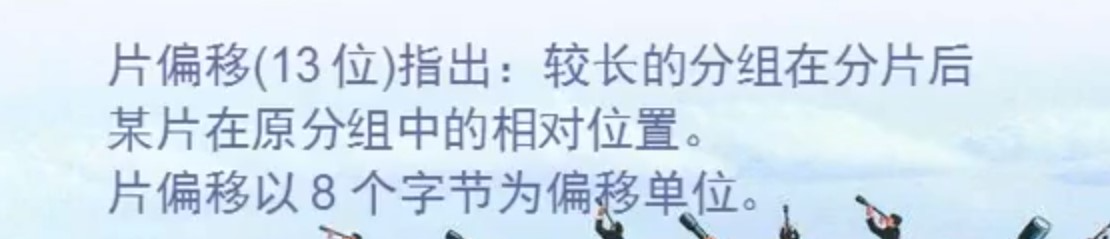

片偏移：

在这里插入图片描述

生存时间：数据报在网络中可通过的路由器的最大值，ping一个ip地址，ttl有值。

ping ip - i x：x是过几个路由器，这个命令要ping每一个路由器，有的路由器不让ping

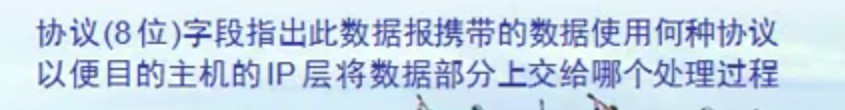

协议：

在这里插入图片描述

校验和：

在这里插入图片描述

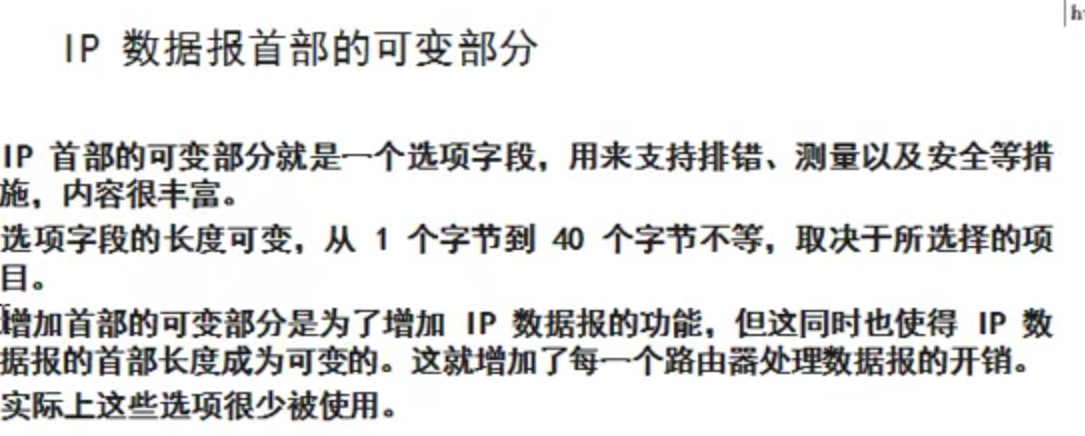

可变长部分：

在这里插入图片描述

数据路由

路由器在不同网段转发数据报

网络畅通的条件 能去能回

沿途的路由器必须知道到目标网络下一跳给哪个接口

沿途的路由器必须知道到源网络下一跳给哪个接口

静态路由

目标：知道如何叫路由表

让路由器知道某个ip地址怎么走

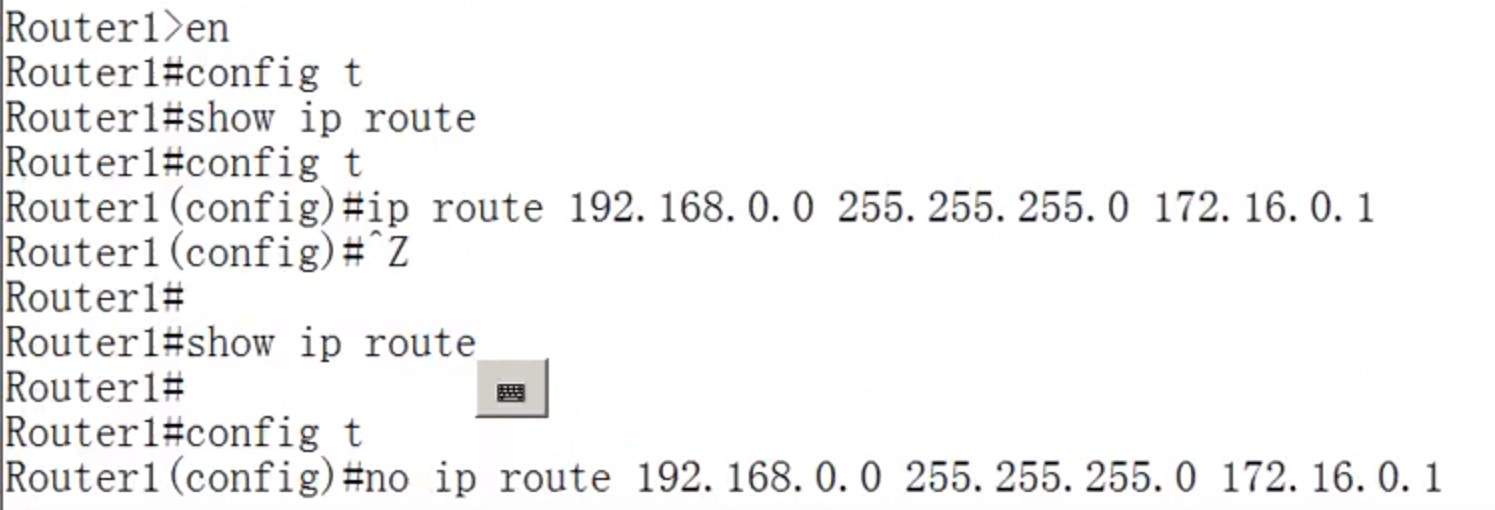

命令：

在这里插入图片描述

route print

加路由表命令：route addd 0.0.0.0 msdk 0.0.0.0 10.7.86.1

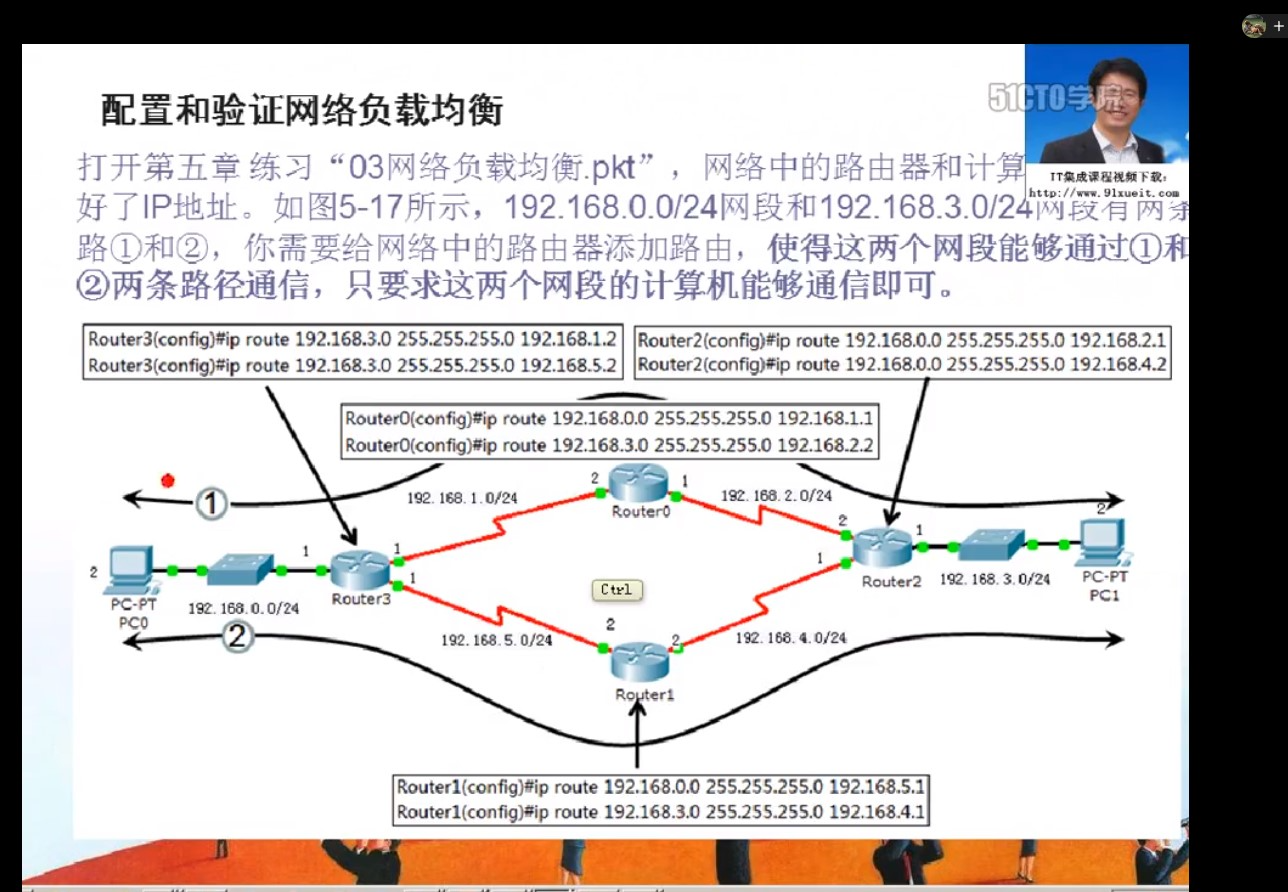

网络负载均衡

在这里插入图片描述

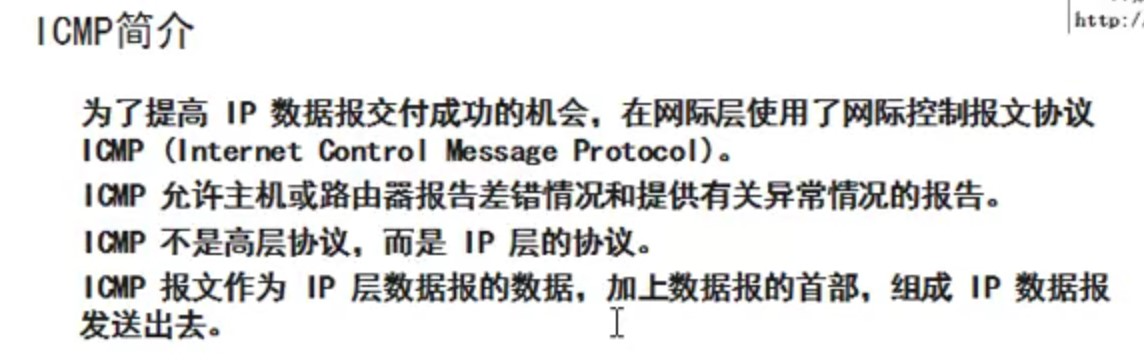

ICMP

为了提高IP数据报交付成功的机会，在网络层使用了网际控制报文协议ICMP；

在这里插入图片描述

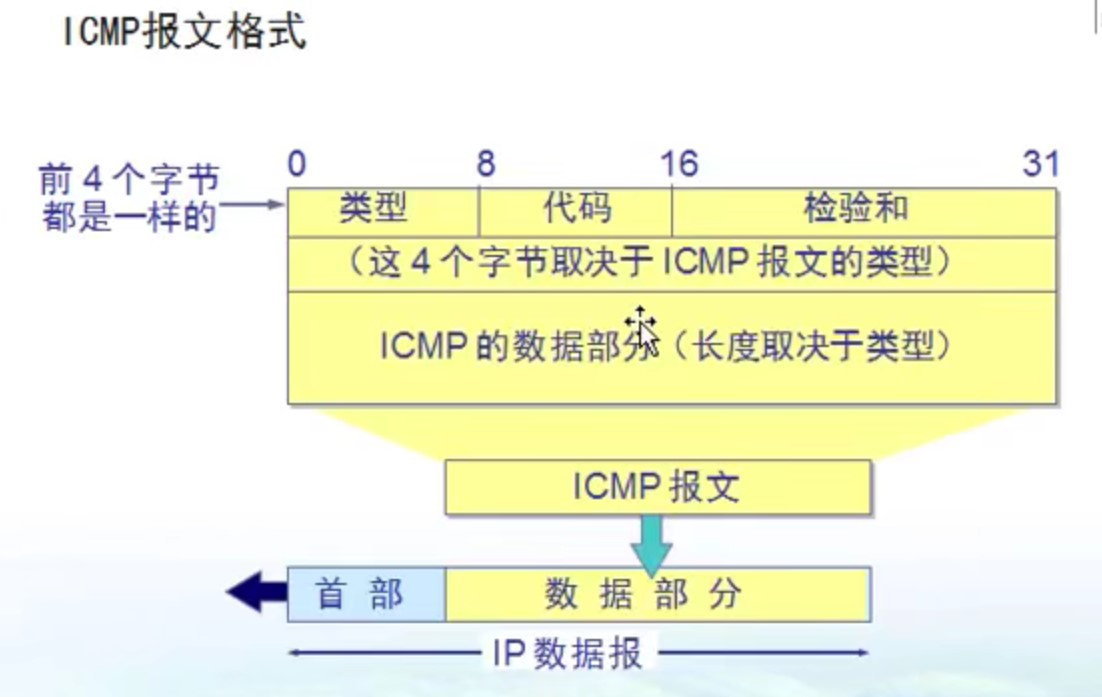

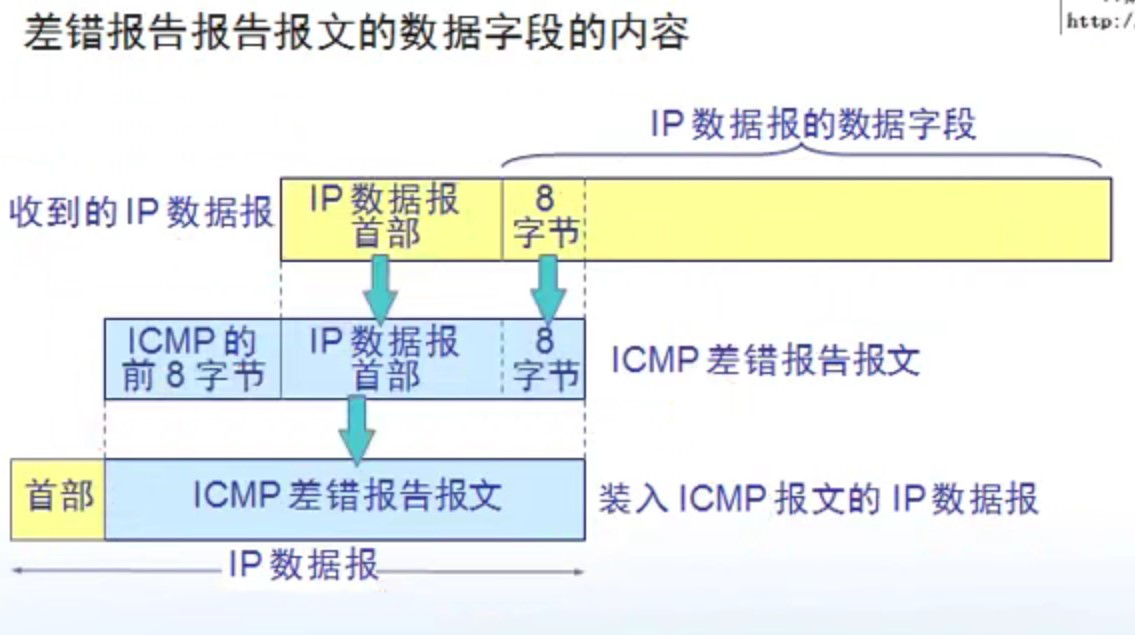

ICMP报文格式

在这里插入图片描述

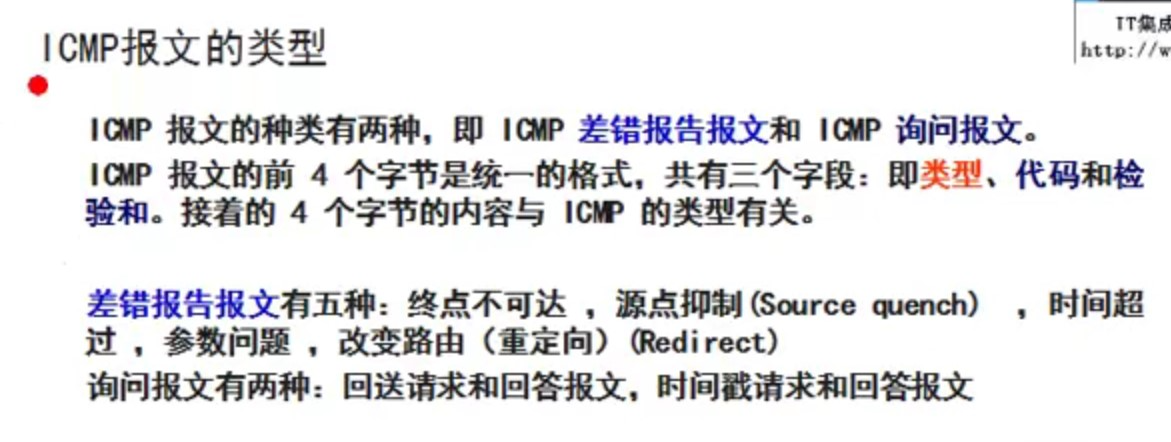

ICMP报文的类型

在这里插入图片描述

询问报文就像ping一个地址。返回来通不通就是差错报文。

源点抑制：发的数据报太快了

改变路由：就像最短路一样，优化路径。

在这里插入图片描述

动态路由协议：RIP 最早

周期性广播 30秒

往路器内加入rip协议，就能动态识别网段了。

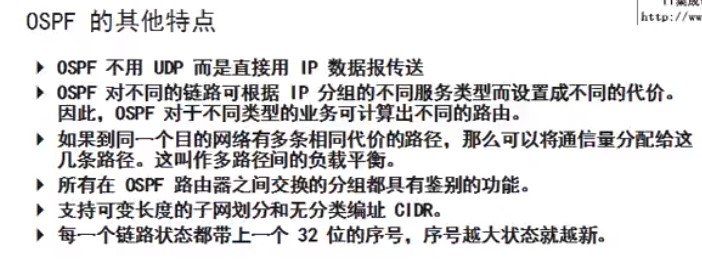

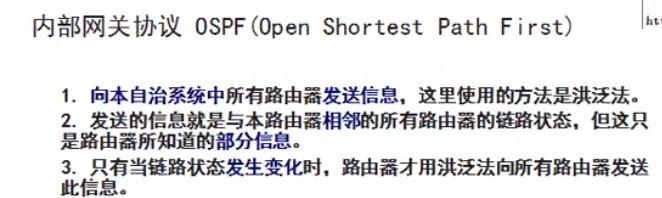

OSPF协议

度量值 带宽 支持多区域 触发时更新

三个表

     邻居表 hello包

    链路状态表

    计算路由表

在这里插入图片描述

选择最佳路径
在这里插入图片描述

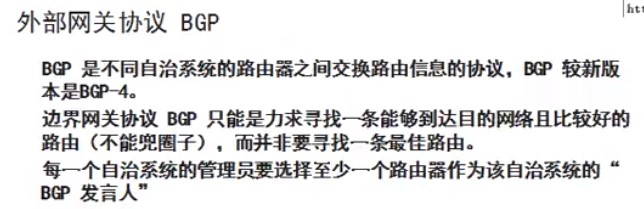

外部网关协议 BGP

在这里插入图片描述

假如两个地区用的不一样，一个是rip，另一个是OSPF。这两个连接起来就用BGP

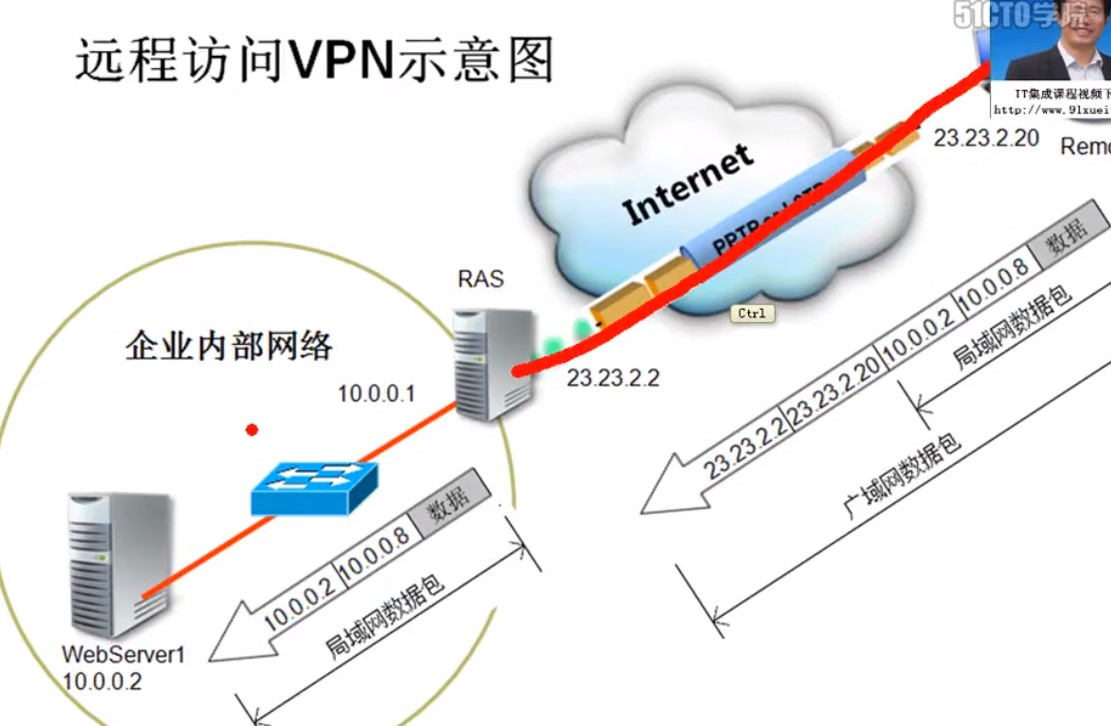

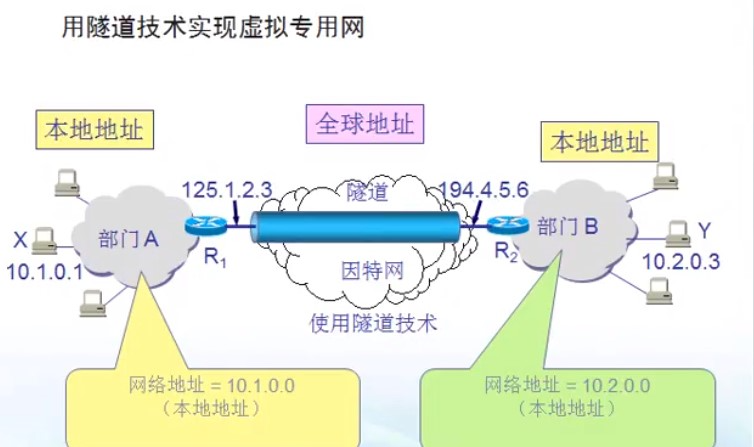

VPN

在这里插入图片描述

在这里插入图片描述

网络地址转换 NET

PAT：节省ip地址

NAT：只替换地址，公网地址替换，不节省ip地址

虚拟机网络 101集

https://www.bilibili.com/video/BV1Qr4y1N7cH?p=101
