HiKey970芯片GPIO编码

前阵子实验室师姐在用HiKey970在跑视觉学习,跟着一起蹭了个实验,在做最基础的调用GPIO时发现了一些小麻烦,开贴记录以备以后需要时查询.

HiKey970 开发板低速扩展口引脚说明

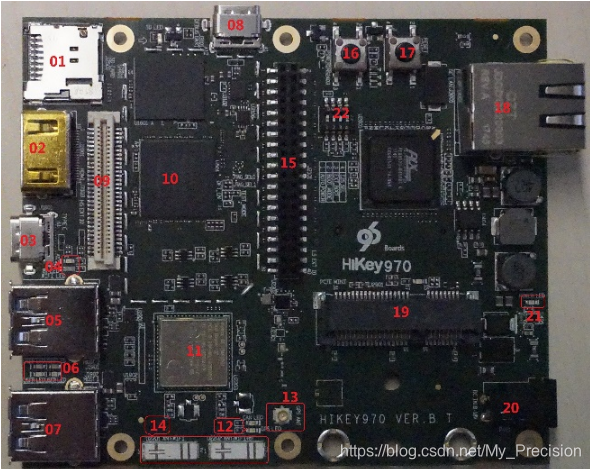

首先贴一张官网刨来的图:
KiKey970开发板
编号15的位置即为低速扩展口.左上角引脚为1号,右上角为2号,左下角引脚编号b为39号,右下角为40号.

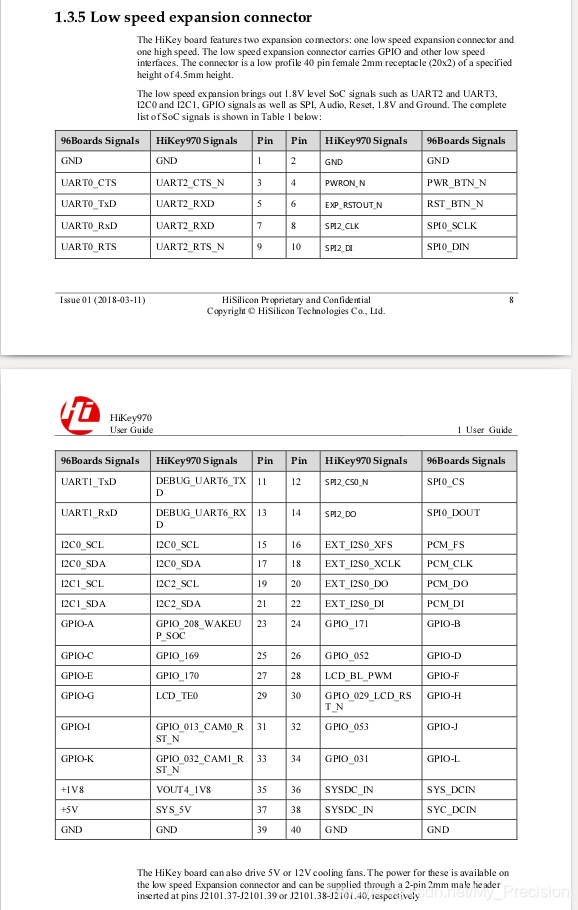

HiKey970官网说明书截图

HiKey970开发板GPIO编号计算方法

例如,我要用到GPIO_170,显然我不能直接对export文件操作:echo “GPIO_170” > export .翻遍使用手册也没找到GPIO编号计算方法,后来找到了HiKey960的计算方式,完美适用970.

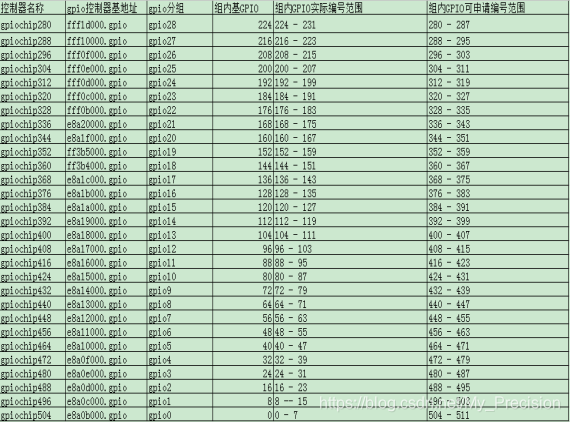

在这里插入图片描述
例如,想申请GPIO_170,该引脚对应的组内GPIO实际编号范围在168-175范围内,对应的GPIO分组为GPIO21,该GPIO分组对应的组内可申请编号范围时336-343,所以,GPIO_170对应的编号应该是338.
