Halcon连接相机实时采集出现“Image aquisition:timeout ”

最新推荐文章于 2025-03-15 08:18:22 发布
原创 最新推荐文章于 2025-03-15 08:18:22 发布 · 4.3k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#halcon

本文提供了两种解决海康威视相机出现的问题的方法：一是通过修改grab_timeout参数；二是更改MVC中的触发模式。这些方法有助于解决设备使用过程中遇到的技术难题。

设备：作用于海康威视相机
解决方式：

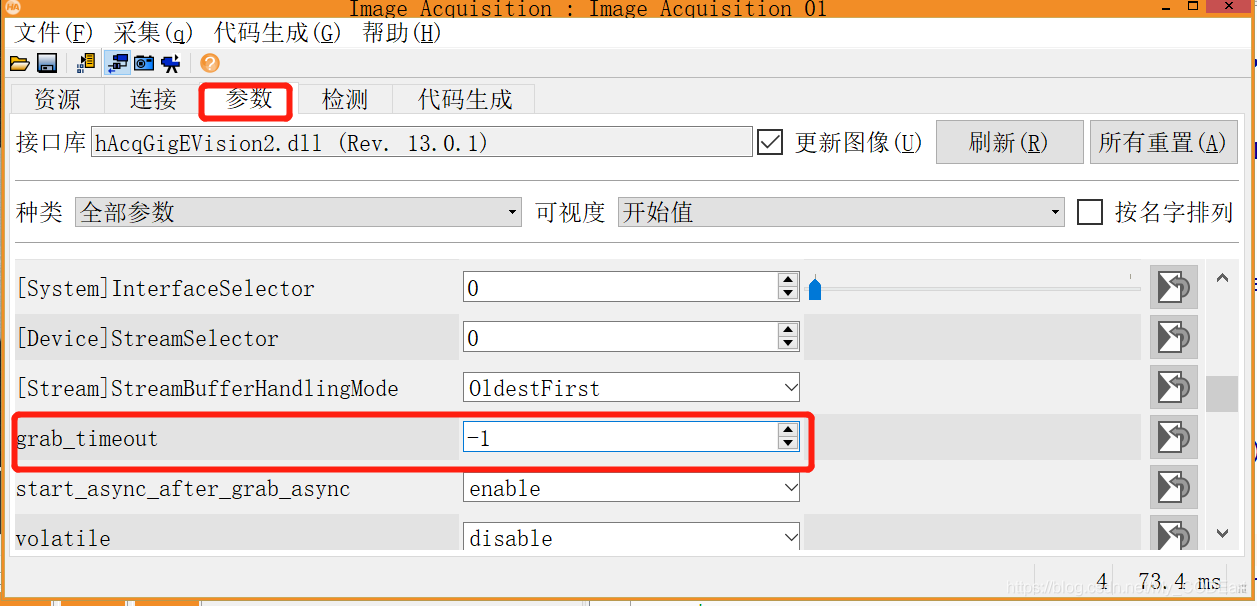

第一种：在参数设置中把grab_timeout： 5000 改成-1 【会出现卡死的状态，不知道是什么原因】
在这里插入图片描述

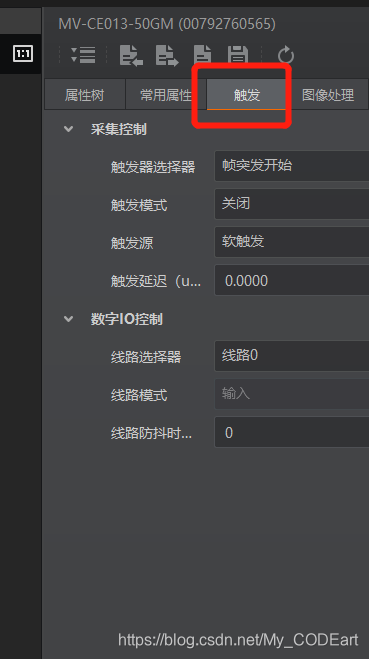

第二种：第一种方式解决不了的情况下，在MVC中将触发模式从“打开【ON】” 改成 “关闭【OFF】”
在这里插入图片描述
目前只知道这几种解决方式，有其他方式可以交流一下哦！
