Redis五大基础数据类型详解

Redis五大基础数据类型

redis 基础数据类型有5种： string、set、zset、list和hash。

String数据类型

string类型是redis中最常见的数据类型，其内部存在三种编码：EMBSTR、RAW和INT编码。

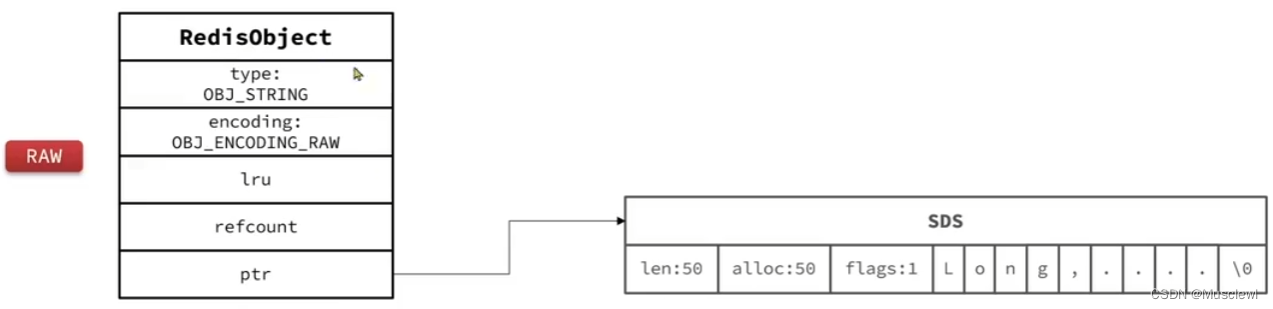

RAW编码

• 基本编码方式是RAW，基于简单动态字符串(SDS)实现，存储上限为512mb。

  下方是sds其中一种数据结构。详情可去看笔者的另一篇文章：Redis数据结构系列一：动态字符串SDS

  struct __attribute__ ((__packed__)) sdshdr8 {
      uint8_t len; /* used：已保存的字符串字节数，不包括结束符。表示字节数最大长度8个bit，也就是2^8 -1 */
      uint8_t alloc; /* buf申请的总字节数，不包括结束符*/
      unsigned char flags; /* 不同SDS 头类型（sdshdr5|sdshdr8|sdshdr16|sdshdr32|sdshdr64）， 用来控制SDS 头的大小*/
      char buf[];
  };


  在上图中的数据，总字节数len=50，可用flags=sdshdr8编码格式保存。

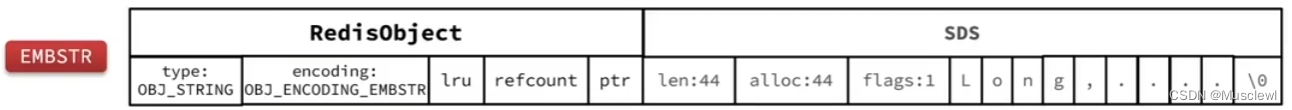

EMBSTR编码

• 如果存储的SDS长度小于44字节，则会采用EMBSTR编码，此时RedisObject header与SDS是一段连续空间。申请内存时只需要调用一次内存分配函数，效率更高。



  为什么RedisObject header和sds会变成连续空间？

  1. 由于上图中的数据，总字节数len=44，可用flags=sdshdr8编码格式保存。

  2. sds 占用的总字节数totalSdsBytes = len:1 + alloc:1 + flags:1 + 44 + 1(结束标识) = 48byte；

  3. RedisObject header固定为16byte， RedisObject header + totalSdsBytes = 16 + 48 = 64byte，正好是8k，即一个Redis内存页，没有内存碎片。同时只需申请一次内存，减少用户态和内核态的交互，提交效率。若总字节数len>44byte，会导致整个sds>48byte，就会转成RAW编码。

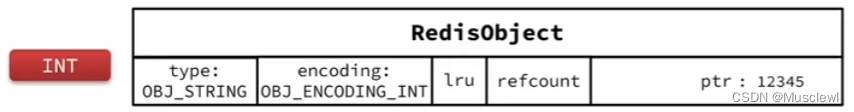

INT编码

• 如果string类型保存的是LONG_MAX（2^32）范围内的数字，即采用INT编码。

• 若采用的是INT 编码，则使用*ptr 指针存储二进制数据（*ptr占用8byte，64bit，足以存储long_max的2^32大小的数据），去除sds结构，更加节省内存空间。

  其数据结构如下：

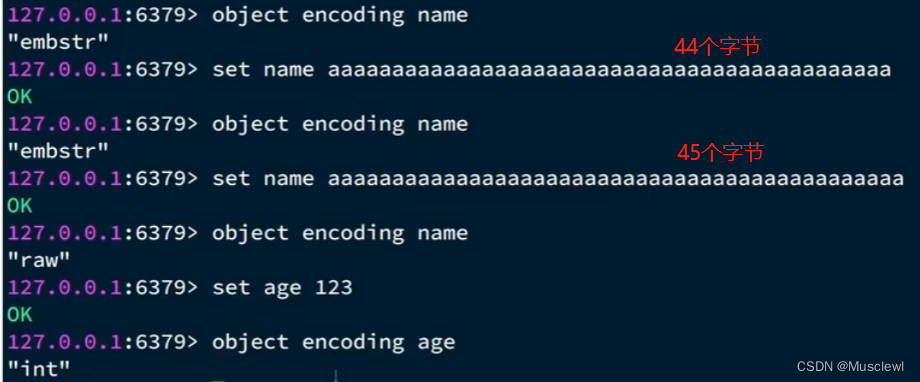

  redis实践如下：


String总结：

• 使用string类型存储数据时，尽量不超过44byte，即内部采用embstr编码；

• 使用string类型存储数据时，尽量将数据转为数字，即内部采用int编码；

List数据类型

List类型可以从首、尾操作列表中的元素

有以下类型满足List数据类型的特征：

• LinkedList：普通链表，可以从双端访问，但内存占用较高、内存碎片较多，不是连续内存

• ZipList：压缩链表，可以从双端访问，连续内存，内存占用低，但是存储上限低

• QuickList：等于LinkedList+QuickList，可以从双端访问，内存占用低，包含多个ZipList，存储上限高

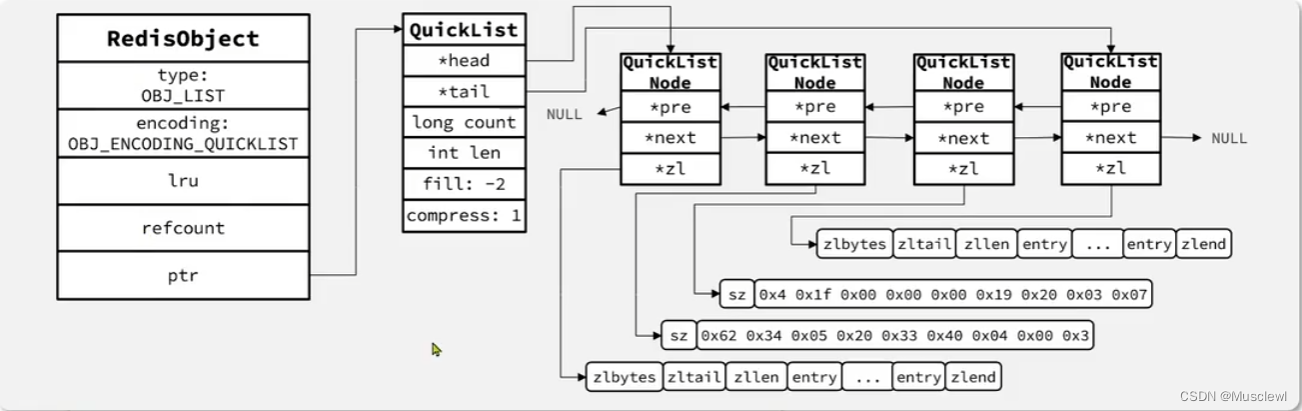

所以：Redis 3.2版本之后，都采用QuickList作为List数据类型的底层结构。 结构如下：

List源码分析

由lpushxCommand命令，进入查看发现所有的操作命令底层都是调用的pushGenericCommand

void lpushxCommand(client *c) {
    pushGenericCommand(c,LIST_HEAD,1);
}

进入pushGenericCommand命令：

/**
 * client *c: 客户端连接redis服务器时，会将客户端的信息及输入的命令都封装成client对象
 * where：插入的位置，head|tail
 * xx：当xx=true时，代表key存在时，才push；当xx=false时，不存在则直接return。 默认为false
*/
void pushGenericCommand(client *c, int where, int xx) {
    int j;
    /**
     * lpush key1 v1 v2 v3;
     * argv[0] = lpush
     * argv[1] = key1
     * argv[2] = v1
     * ...
    */
   // 1.判断输入的参数个数是否超出上限
    for (j = 2; j < c->argc; j++) {
        // 因为redis所有的键和值都会封装成RedisObject，其真实数据实际上是*ptr指向的地址，所以执行sdslen(c->argv[j]->ptr)获取数据长度
        if (sdslen(c->argv[j]->ptr) > LIST_MAX_ITEM_SIZE) {
            addReplyError(c, "Element too large");
            return;
        }
    }

    // 2.根据client中的db和key查询是否存在的RedisObject(robj是RedisObject的缩写)
    robj *lobj = lookupKeyWrite(c->db, c->argv[1]);
    // 3.判断lobj类型是否为LIST类型，若不是则直接返回
    if (checkType(c,lobj,OBJ_LIST)) return;
    if (!lobj) {
        // 4.1如果lobj不存在，且xx=true，代表key不存在则直接return，不执行push
        if (xx) {
            addReply(c, shared.czero);
            return;
        }
        // 4.2如果lobj不存在，且xx=false，代表需要创建新的List RedisObject
        // 在此处可见实际上创建的是 Quicklist
        lobj = createQuicklistObject();
        // 4.2.1 设置lobj中quicklist的属性
        // list_max_ziplist_size: 限制ziplist的最大长度
        // list_compress_depth: qucikList 头尾节点不压缩数量
        quicklistSetOptions(lobj->ptr, server.list_max_ziplist_size,
                            server.list_compress_depth);
        // 4.3 将创建的robj赋值给key
        dbAdd(c->db,c->argv[1],lobj);
    }

    for (j = 2; j < c->argc; j++) {
        // 5.依次将数据保存进list orbj
        listTypePush(lobj,c->argv[j],where);
        server.dirty++;
    }
    ... // 略
}

上述代码都已添加注释，可看出List数据类型最终创建的还是quicklist结构。

Set数据类型

set数据类型的特点：

1. 不保证数据有序

2. 保证元素唯一（可以判断元素是否存在。添加SADD、判断是否存在SISMEMBER和差集SINTER命令中**都需要判断元素是否存在 **）

3. 便于求交集、并集和差集

由于底层数据结构中快速查找和唯一仅有skipList和dict数据结构，而skipList中是由数值score来做排序，而set中不一定全是数值，所以只能选用dict数据结构。

Set编码

• 为了查询效率和唯一性，set采用HT编码（Dict）。dict的key用来存储元素，value统一为null。

• 若set保存的全是数值类型，且不超过set-max-intset-entries时，Set会采用IntSet编码，节省内存。

robj *setTypeCreate(sds value) {
    // 若存储的数据都是整数，创建Inset编码的robj
    if (isSdsRepresentableAsLongLong(value,NULL) == C_OK)
        return createIntsetObject();
    // 若存储的数据不全是整数，创建hash-table(dict类型)编码的robj
    return createSetObject();
}
robj *createIntsetObject(void) {
    intset *is = intsetNew();
    robj *o = createObject(OBJ_SET,is);
    o->encoding = OBJ_ENCODING_INTSET;
    return o;
}
// 默认创建OBJ_ENCODING_HT编码的set,即dict类型
robj *createSetObject(void) {
    dict *d = dictCreate(&setDictType,NULL);
    robj *o = createObject(OBJ_SET,d);
    o->encoding = OBJ_ENCODING_HT;
    return o;
}

/** 向set添加元素，若元素存在直接返回；若不存在则在相应编码的结构中添加*/
int setTypeAdd(robj *subject, sds value) {
    long long llval;
    // 若是dict类型
    if (subject->encoding == OBJ_ENCODING_HT) {
        dict *ht = subject->ptr;
        // 直接添加元素到新的dictEntry中
        dictEntry *de = dictAddRaw(ht,value,NULL);
        if (de) {
            dictSetKey(ht,de,sdsdup(value));
            dictSetVal(ht,de,NULL);
            return 1;
        }
    } else if (subject->encoding == OBJ_ENCODING_INTSET) {
        // 若是intset类型
        // 先判断value是否是整数
        if (isSdsRepresentableAsLongLong(value,&llval) == C_OK) {
            uint8_t success = 0;
            // 若是整数，使用intsetAdd添加到set
            subject->ptr = intsetAdd(subject->ptr,llval,&success);
            if (success) {
                // 若添加成功，最后还需要判断是否大于set_max_intset_entries
                size_t max_entries = server.set_max_intset_entries;
                if (max_entries >= 1<<30) max_entries = 1<<30;
                // 若intset的entry数量>set_max_intset_entries，则转换编码为HT
                if (intsetLen(subject->ptr) > max_entries)
                    setTypeConvert(subject,OBJ_ENCODING_HT);
                return 1;
            }
        } else {
            // 若不是整数，则转换编码为HT
            setTypeConvert(subject,OBJ_ENCODING_HT);
            // 使用dictAdd添加元素到set
            serverAssert(dictAdd(subject->ptr,sdsdup(value),NULL) == DICT_OK);
            return 1;
        }
    } else {
        serverPanic("Unknown set encoding");
    }
    return 0;
}

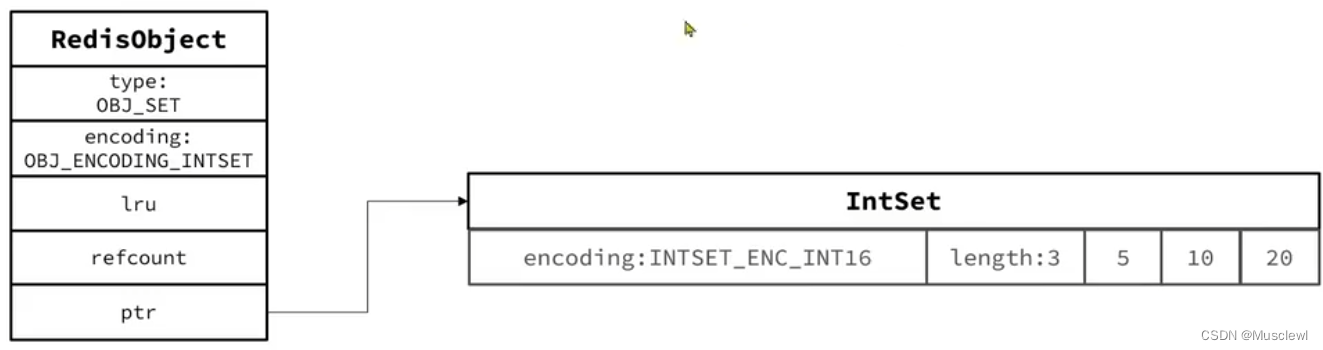

• Set中保存的**{5, 10, 20}**，结构如下：

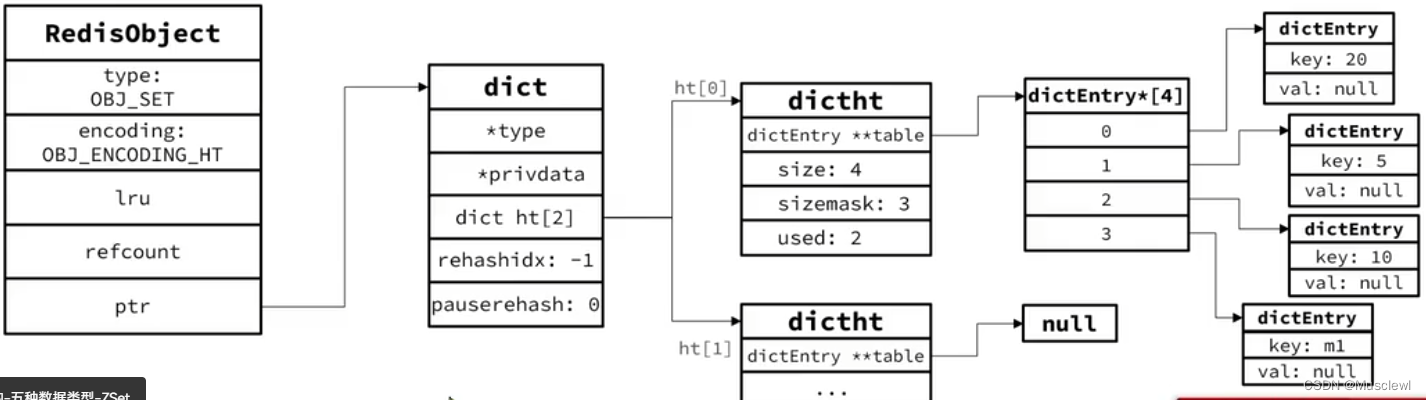

• Set中保存的**{5, 10, 20, m1}**，结构如下：

ZSet数据类型

ZSet数据类型的特点：zset也就是sortedSet，其中每一个元素都需要指定一个member和score：

• 可以根据score排序

• member必须唯一

• 可以根据member查询分数

ZSet底层数据结构必须满足：键值存储、键必须唯一、可排序和能根据key找到value这几个需求。（此时·key=member，score=value·）

• SkipList：可排序，可同时存储score和element值(member)。（1.不能做到key唯一；2.不能做到通过key查找value）

• HT(Dict)：可以存储键值，可以根据key找到value。（1.不能通过score快速定位range；2.不能排序）

由于无法使用一种数据结构完成zset类型的封装，所以redis采用dict +skiplist 类型一起作为zset的底层数据结构。
其结构代码如下：

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;

robj *createZsetObject(void) {
    zset *zs = zmalloc(sizeof(*zs));// 初始化zset内存
    robj *o;
    zs->dict = dictCreate(&zsetDictType,NULL);//创建dict
    zs->zsl = zslCreate();// 创建skiplist
    o = createObject(OBJ_ZSET,zs);// 创建zset的robj
    o->encoding = OBJ_ENCODING_SKIPLIST;// 可看出，zset虽然时候dict+skiplist组成，但使用的编码是skipList类型
    return o;
}

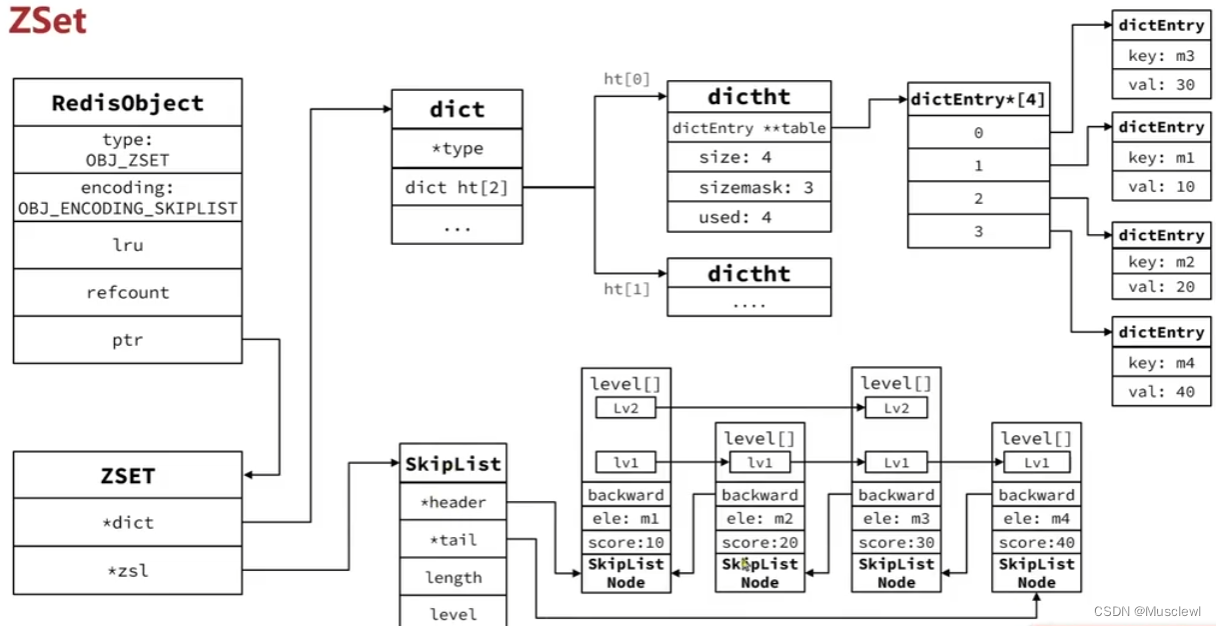

上述的结构图如下：

当元素数量不多时，HT和SkipList的优势不明显，且更耗内存。因此Redis还会采用ZIpList结构作为zset的第二种底层结构。不过需要同时满足以下两个条件：

• 元素数量<zset_max_ziplist_entries，默认值128

• 每个元素都<zset_max_ziplist_value字节，默认值64

/** t_zset.c zaddGenericCommand */
// zadd添加元素时，现根据key查找zset对应的robj,没有则创建
zobj = lookupKeyWrite(c->db,key);
if (checkType(c,zobj,OBJ_ZSET)) goto cleanup;
if (zobj == NULL) {
    if (xx) goto reply_to_client; /* No key + XX option: nothing to do. */
    // 若不存在，且zset_max_ziplist_entries==0，则代表使用HT+SkipList
    // 若不存在，且zset_max_ziplist_value（字节大小）<value大小，则代表使用HT+SkipList
    if (server.zset_max_ziplist_entries == 0 ||
        server.zset_max_ziplist_value < sdslen(c->argv[scoreidx+1]->ptr)){
        zobj = createZsetObject();
    } else {
        zobj = createZsetZiplistObject();
    }
    dbAdd(c->db,key,zobj);
}

ZipList本身没有排序功能，而且没有键值对的概念，因此需要有zset通过逻辑编码实现相应功能。

• ZipList是连续内存，因此score和element是紧挨在一起的两个entry，element在前，score在后

• Score越小越接近队首，score越大越接近队尾，按照score值升序排列

内存结构图如下：

Hash数据类型

Hash数据类型的特点：——和zset数据类型相似

1. 都是兼职存储

2. 都需求根据键查询值

3. 都需求键唯一

4. 不同点：hash无序；zset要求有序

综上：Redis将使用类似Zset的底层结构作为hash的结构。Zset使用HT+SkipList / ZipList 底层数据结构，hash无需排序，所以无需使用SkipList，则最终为HT / ZipList底层数据结构。

• Hash底层默认使用的ZipList编码，用以节省内存。ZipList中相邻的两个entry分别存储key和value

• 当数据量较大时，hash结构会转为HT编码，也就是Dict。触发条件两个如下：

  • ZipList中元素超过hash-max-ziplist-entries（默认512）

  • ZipList中任一entry大小超过hash-max-ziplist-value（默认64byte）

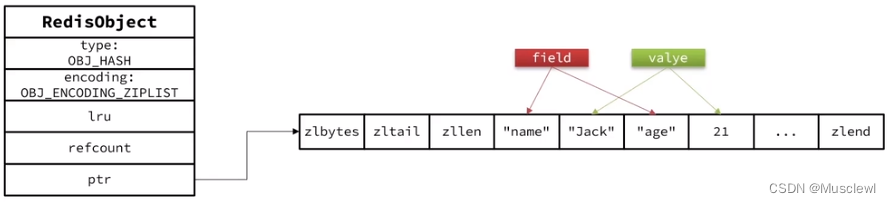

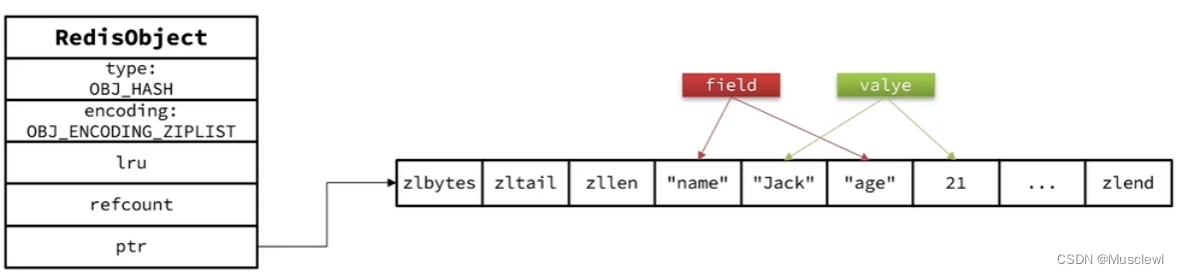

ZipList编码 内存结构如下：

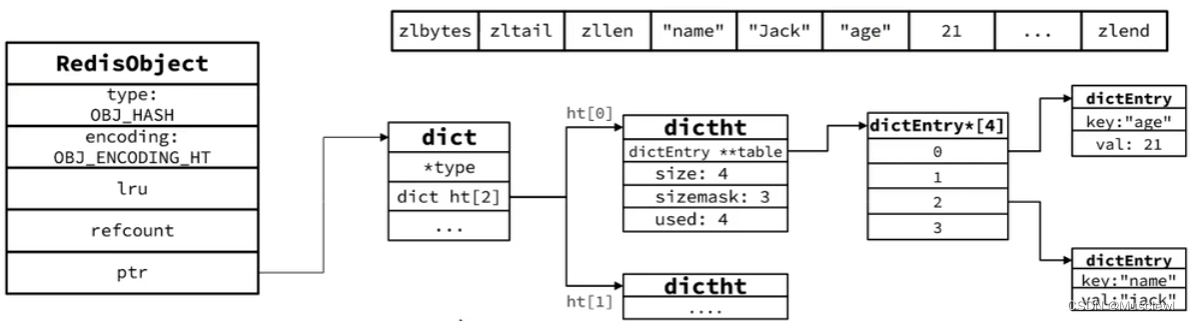

HT编码 内存结构如下：

通过hsetCommand # hashTypeLookupWriteOrCreate逻辑中，可看出hash 默认创建的是ZIPLIST编码。

void hsetCommand(client *c) {
    int i, created = 0;
    robj *o;
    /**
     * hmset key filed value ...
     * hmset user name jack age 10
     * argv[0] = hset
     * argv[1] = user
     * argv[2] = name
     * argv[3] = jack
     * ...
    */
    // 通过key查找对应的hash robj，若不存在则创建
    if ((o = hashTypeLookupWriteOrCreate(c,c->argv[1])) == NULL) return;
    // 判断是否要转换类型，由ziplist -> ht
    hashTypeTryConversion(o,c->argv,2,c->argc-1);

    for (i = 2; i < c->argc; i += 2)
        //将file 和value 依次添加到dict
        created += !hashTypeSet(o,c->argv[i]->ptr,c->argv[i+1]->ptr,HASH_SET_COPY);
}

robj *hashTypeLookupWriteOrCreate(client *c, robj *key) {
    robj *o = lookupKeyWrite(c->db,key);
    if (checkType(c,o,OBJ_HASH)) return NULL;
    if (o == NULL) {
    	// 若robj为null，则创建
        o = createHashObject();
        dbAdd(c->db,key,o);
    }
    return o;
}
//默认创建的是ZIPLIST编码，那么插入逻辑中将会涉及到由ZIPLIST编码-> 转为 HT编码的过程
robj *createHashObject(void) {
    unsigned char *zl = ziplistNew();
    robj *o = createObject(OBJ_HASH, zl);
    o->encoding = OBJ_ENCODING_ZIPLIST;
    return o;
}

再看尝试转化HT编码的逻辑，通过下述代码可明显看出只判断的ZIPLIST的value大小，对于长度的判断并没有体现。

void hashTypeTryConversion(robj *o, robj **argv, int start, int end) {
    int i; size_t sum = 0;
    // 由于默认是ZIPLIST编码，若目前不是ZIPLIST编码，则代表已经是HT编码
    if (o->encoding != OBJ_ENCODING_ZIPLIST) return;
    for (i = start; i <= end; i++) {
        // 判断是否是key和value是不是sds，redis中数字和字符串都为sds
        if (!sdsEncodedObject(argv[i])) continue;
        size_t len = sdslen(argv[i]->ptr);
        // 判断key和value的字节长度是否>hash_max_ziplist_value(默认64byte)
        // 若大于，则需要转为HT编码
        if (len > server.hash_max_ziplist_value) {
            hashTypeConvert(o, OBJ_ENCODING_HT);
            return;
        }
        sum += len;
    }
    // 判断所有的key和value的总字节数，总字节数>1G时，则需要转为HT编码
    // Don't let ziplists grow over 1GB in any case
    if (!ziplistSafeToAdd(o->ptr, sum))  hashTypeConvert(o, OBJ_ENCODING_HT);
}

紧着看hashTypeSet方法，该方法是具体插入hash数据的方法。

int hashTypeSet(robj *o, sds field, sds value, int flags) {
    int update = 0;// 0：新增；1：更新
    // 判断是否是ZIPLIST编码
    if (o->encoding == OBJ_ENCODING_ZIPLIST) {
        unsigned char *zl, *fptr, *vptr;
        zl = o->ptr;
        // 若是ZIPLIST编码，则查找头节点
        fptr = ziplistIndex(zl, ZIPLIST_HEAD);
        // 若头节点为空，则直接新增
        if (fptr != NULL) {
            //若头节点不为空，通过field查找entry位置
            fptr = ziplistFind(zl, fptr, (unsigned char*)field, sdslen(field), 1);
            if (fptr != NULL) { // 若查询到对应的entry
                // 计算得出filed对应value的位置
                vptr = ziplistNext(zl, fptr);
                serverAssert(vptr != NULL);
                // 将update=1，代表更新
                update = 1;
                // 更新filed对应的value
                zl = ziplistReplace(zl, vptr, (unsigned char*)value,
                        sdslen(value));
            }
        }

        // update=0，代表新增，依次新增filed 和 value
        if (!update) {
            /* Push new field/value pair onto the tail of the ziplist */
            zl = ziplistPush(zl, (unsigned char*)field, sdslen(field),
                    ZIPLIST_TAIL);
            zl = ziplistPush(zl, (unsigned char*)value, sdslen(value),
                    ZIPLIST_TAIL);
        }
        o->ptr = zl;

        // 判断ziplist中entry的长度是否>hash_max_ziplist_entries(默认512)
        // 若大于，则需要转为HT编码
        if (hashTypeLength(o) > server.hash_max_ziplist_entries)
            hashTypeConvert(o, OBJ_ENCODING_HT);
    } else if (o->encoding == OBJ_ENCODING_HT) {
    	// ht编码直接插入或覆盖
        ...
    } else {
        serverPanic("Unknown hash encoding");
    }
    ...
}

最终发现，需转换编码逻辑中对长度的判断再具体插入的时候处理。仔细一想，就应该放在这个位置，因为hash是保证filed唯一，所以hset数据时可能时插入或覆盖，覆盖的话就没有长度的增加了。

若有缺失或不当描述部分，后续修改补充…
