STM32实验：串口接受和发送消息

在STM32里，USART负责进行串口通信。STM32可以通过串口和其他设备进行传输并行数据，是全双工、异步时钟控制，设备之间进行的是点对点的数据传输。对应的STM32引脚分别是RX（接收端）和TX（发送端）。STM32的USART串口资源有USART1、USART2、USART3。

串口有以下几个几个重要的参数：

1、波特率，串口通信的速率。
2、空闲，即没有信号传输的时候的电平位，一般为高电平。
3、起始位，标志一个数据帧的开始，固定为低电平。当数据开始发送时，产生一个下降沿。(空闲位为高电平，当条约到起始位的低电平，会产生一个下降沿触发信号)
4、数据位，发送数据帧，1为高电平，0为低电平。低位先行。
比如 发送数据帧0x0F 在数据帧里就是低位线性 即 1111 0000
5、校验位，用于数据验证，根据数据位的计算得来。有奇校验，偶校验和无校验。

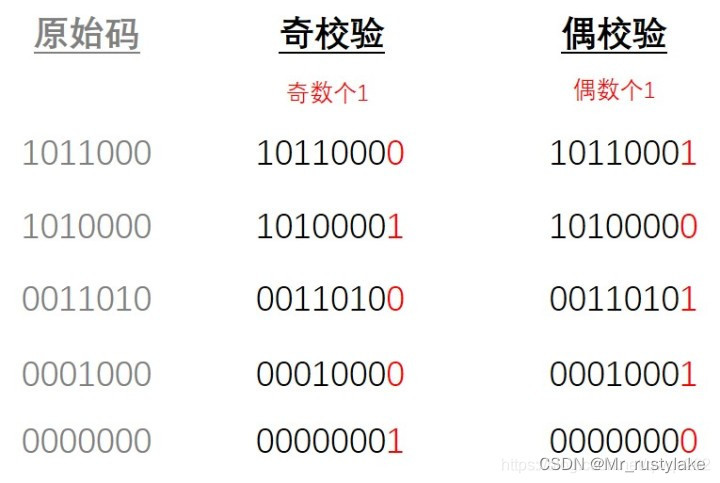

如果是采用奇校验，在传送每一个字节的时候另外附加一位作为校验位，当实际数据中“1”的个数为偶数的时候，这个校验位就是“1”，否则这个校验位就是“0”，这样就可以保证传送数据满足奇校验的要求。在接收方收到数据时，将按照奇校验的要求检测数据中“1”的个数，如果是奇数，表示传送正确，否则表示传送错误。同理偶校验的过程和奇校验的过程一样，只是检测数据中“1”的个数为偶数。

如0100101偶校验码就是10100101，当实际数据中“1”的个数为偶数的时候，这个校验位就是“0”，否则这个校验位就是“1”，这样就可以保证传送数据满足偶校验的要求。

6、停止位，用于数据的间隔，固定为高电平。数据帧发送完成后，产生一个上升沿。(从数据传输的起始低电位变为空闲的高电位，产生一个上升沿触发信号)



下方就是一个字节数据的传输过程，从图中可以看出，串口发送的数据一般都是以数据帧的形式进行传输，每个数据帧
