Qt基于Echart的数据可视化2--Echart大小跟随Qt窗口

本文介绍了如何在Qt应用中使用Echarts时，让Echart图表随窗口大小调整。通过修改HTML中body和div的样式，设置宽高为100%，并隐藏滚动条，确保图表充满整个窗口。同时，添加窗口resize事件监听器，调用echarts实例的resize方法，实现实时重绘，保持图表比例。

文章目录

一、前言
二、原理
三、详细步骤
四、完整代码

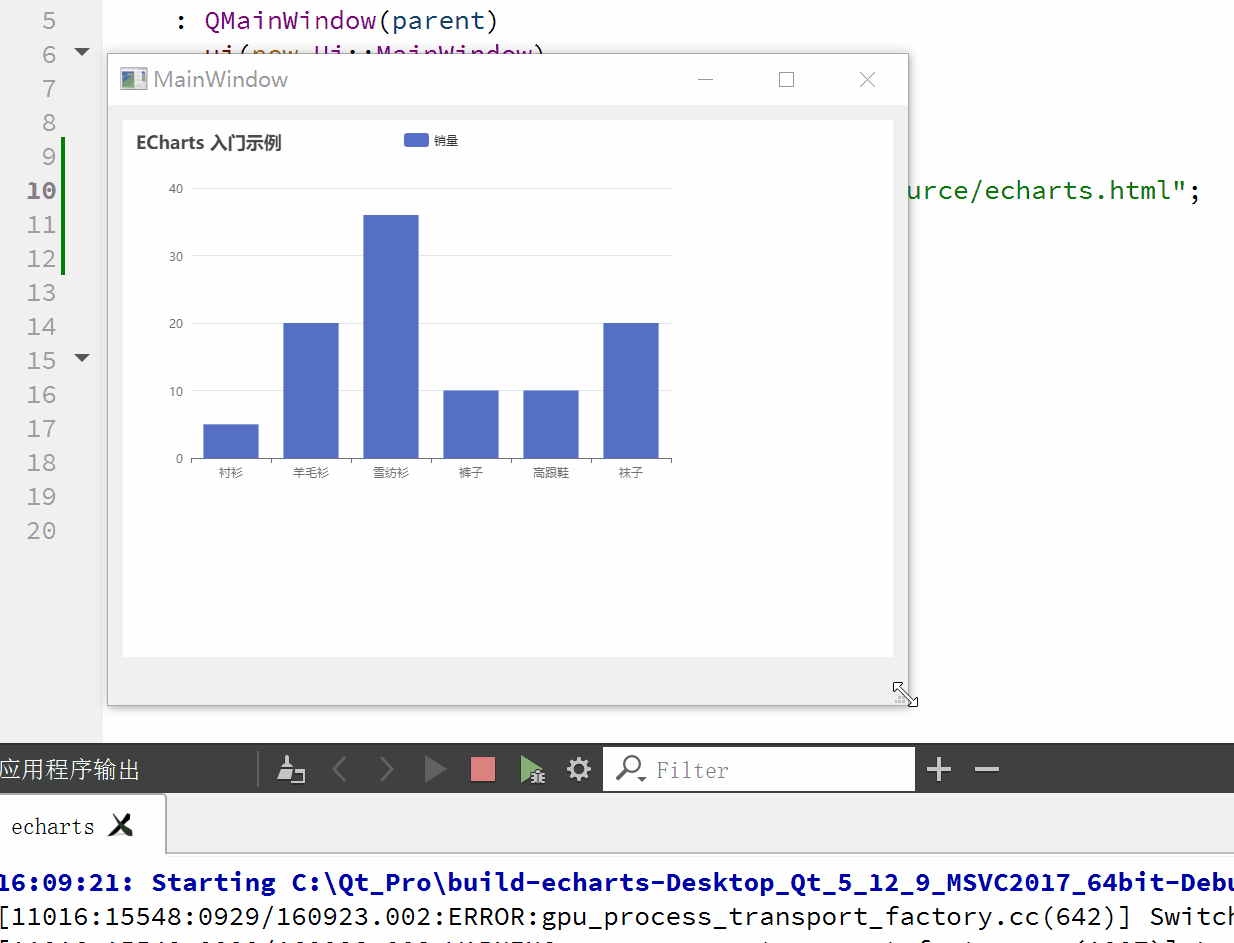

五、效果展示

一、前言

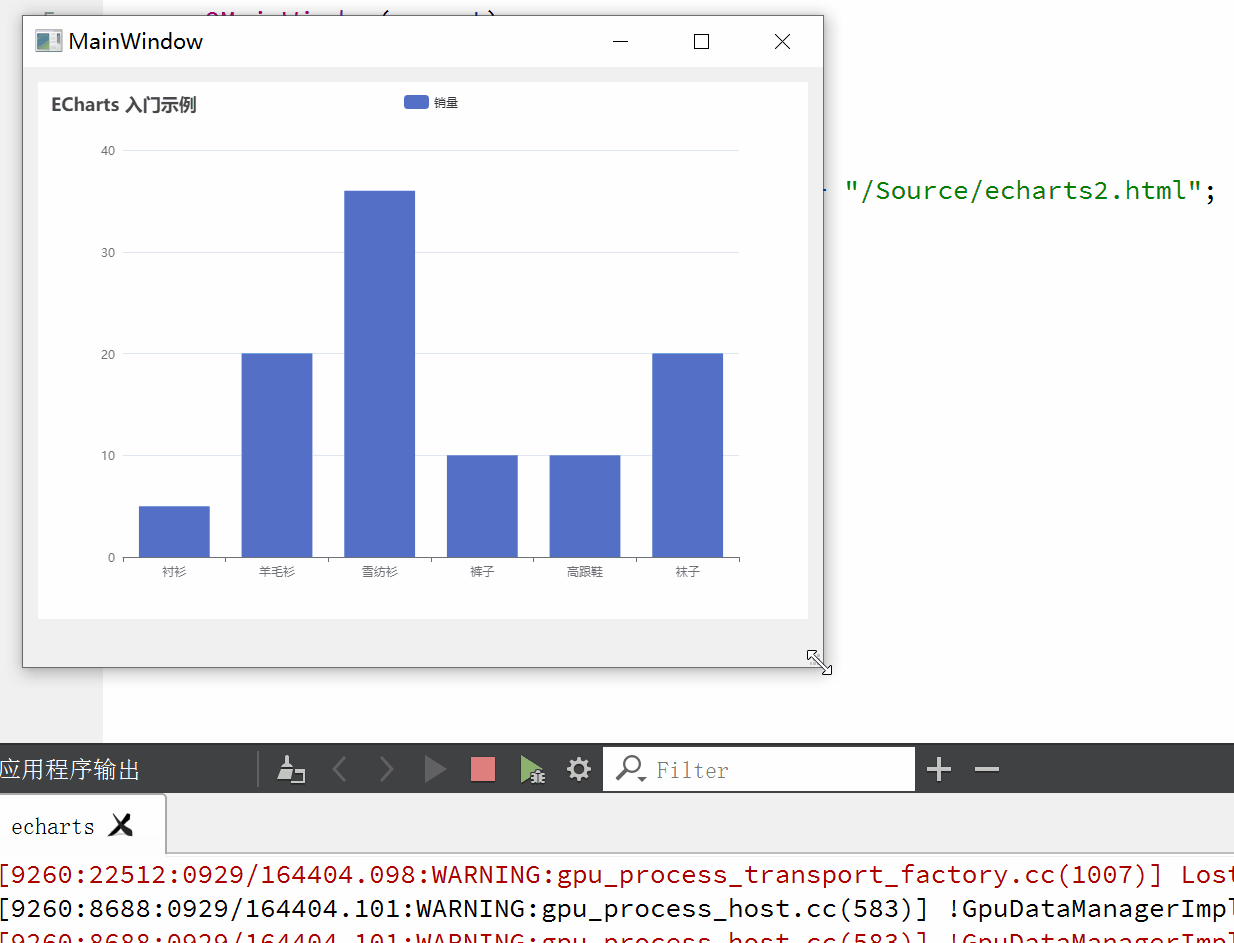

在文章：Qt基于Echart的数据可视化1–Echart引入中我们已经介绍了如何在Qt中使用Echart这个强大的可视化库，但是你如果细心就会发现Echart图形不会随着窗口的调整而自动调整，即便是你对窗口进行了布局，效果如下：
在这里插入图片描述

二、原理

我们首先来分析引入Echart的网页代码

<!DOCTYPE html>
<html>

  <head>
   ......
  </head>

  <body>
    <!-- 为 ECharts 准备一个定义了宽高的 DOM -->
    <div id="main" style="width: 600px;height:400px;"></div>

    <script type="text/javascript">
      // 基于准备好的dom，初始化echarts实例
      var myChart = echarts.init(document.getElementById('main'));

     ......

      // 使用刚指定的配置项和数据显示图表。
      myChart.setOption(option);
    </script>

  </body>

</html>

引入Echart的部分在网页的body标签内部，body标签内部定义了一个id为main的div，下面的script脚本是绘图代码，绘制在id为main的div中；

从代码中可以看到：

body没有设置宽高，那就是跟随父容器，也就是实际的网页大小；
div设置了宽度600px，高度400px，那网页变大变小，div始终是这么大，Echart肯定不会随着窗口的调整而调整；

为了使Echart随着Qt窗口的调整而调整，需要做如下操作：

在windows里面设置body宽高分别为比例100%，100%
在div标签设置div的大小为填充body宽高比例分别为100%，100%
开启echarts的大小变化刷新的resize函数。

三、详细步骤

1、设置html和body宽、高为100%、100%

<style>
	html,
    body {
    	width: 100%;
        height: 100%;
    }
</style>

2、隐藏网页滚动条
Qt代码上没有直接方式隐藏，没有设置策略，只能寻求html的方式，如下：

<style>
	html,
    body {
    	width: 100%;
        height: 100%;
        overflow: hidden;
    }
</style>

3、设置div为body宽、高的100%、100%

<style>
	#main,
	html,
    body {
    	width: 100%;
        height: 100%;
        overflow: hidden;
    }
</style>

4、触发窗口resize大小重绘函数
窗口变化之后，echarts不会自动变化，还需要主动调用echarts的resize函数。

// 窗口高度变化设置
window.onresize = function() {
	myChart.resize();
}

四、完整代码

<!DOCTYPE html>
<html>

  <head>
   ......
  </head>

  <body>
  	<!--------------------------------------->
	<style>
      #main,
      html,
      body {
        width: 100%;
        height: 100%;
        overflow: hidden;
      }
    </style>
    <!--------------------------------------->

    <!-- 为 ECharts 准备一个定义了宽高的 DOM -->
    <div id="main"></div>

    <script type="text/javascript">
      // 基于准备好的dom，初始化echarts实例
      var myChart = echarts.init(document.getElementById('main'));

	  <!--------------------------------------->
	  //窗口高度变化设置
      window.onresize = function() {
        myChart.resize();
      }
      <!--------------------------------------->

     ......

      // 使用刚指定的配置项和数据显示图表。
      myChart.setOption(option);
    </script>

  </body>

</html>
