QDockWidget嵌套布局--仿PS组件拖拽/吸附效果

一、前言

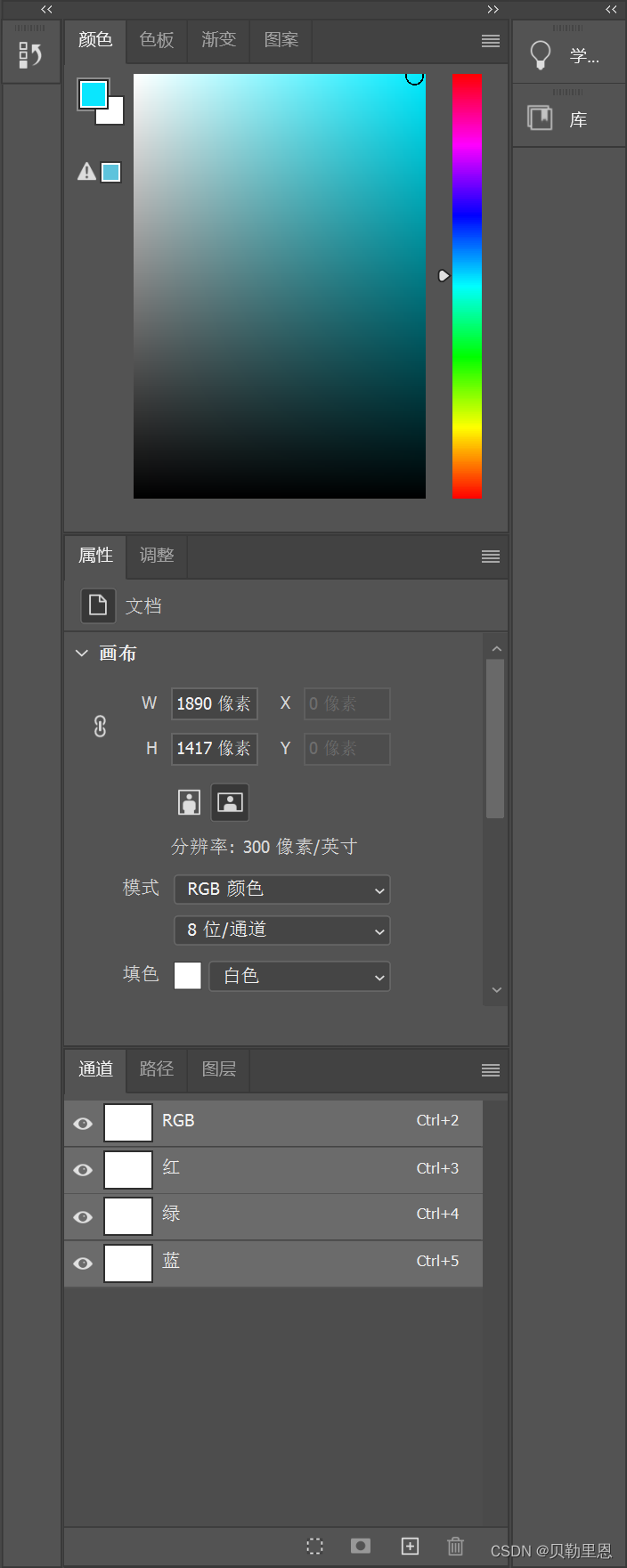

在使用PS的时候，发现PS的自由度很大，可以自由调整工作面板，如下所示，在PS中组件窗口是可以自由拖拽、浮动、自由吸附的，在Qt中用QDockWidget可以实现类似的效果。

---

二、QDockWidget使用

2.1、常用函数

1、addDockWidget：添加停靠控件，用于指定或更改停靠控件的位置以及方向

void QMainWindow::addDockWidget(Qt::DockWidgetArea area, QDockWidget * dockwidget)
void QMainWindow::addDockWidget(Qt::DockWidgetArea area, QDockWidget * dockwidget, Qt::Orientation orientation)

2、splitDockWidget：分割窗口，用于对两个QDockWidget进行水平或垂直布局

void QMainWindow::splitDockWidget(QDockWidget * first, QDockWidget * second, Qt::Orientation orientation)

3、tabifyDockWidget：合并窗口，用于将多个QDockWidget叠加到同一区域

void QMainWindow::tabifyDockWidget(QDockWidget * first, QDockWidget * second)

4、DockWidget设置属性

dock->setFeatures(QDockWidget::DockWidgetMovable); // 设置可移动
dock->setFeatures(QDockWidget::DockWidgetFloatable); // 设置可浮动
dock->setFeatures(QDockWidget::DockWidgetClosable); // 设置可关闭
dock->setFeatures(QDockWidget::AllDockWidgetFeatures); // 以上三种都包含

5、DockWidget窗口大小进行限制

dock ->setFixedWidth(int w);
dock ->setFixedHeight(int h);
dock ->setFixedSize(int w, int h);
dock ->setMinimumWidth(int minw);
dock ->setMinimumHeight(int minh);
dock ->setMinimumSize(int minw, int minh)
dock ->setMaximumWidth(int maxw);
dock ->setMaximumHeight (int maxh);
dock ->setMaximumSize(int maxw, int maxh)

---

2.2、设置嵌套布局

1、去除中央窗体（重点）

QMainWindow中自带中央窗体，如果不去除的话，可能会造成窗口间有空块的情况，大家可以自行尝试。去除后，所有窗口都由QDockWidget构成。

QWidget* p = takeCentralWidget();   //删除中央窗体
if (p) {
    delete p;
}

setDockNestingEnabled(true);        //允许嵌套dock

2、布局（详细代码）

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QDebug>
#include <QDockWidget>

QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private:
    Ui::MainWindow *ui;

    QDockWidget *dock_Image;    // 图像窗口
    QDockWidget* dock_Tool;// 工具箱窗口
    QDockWidget* dock_Geom;// 几何变换窗口
    QDockWidget* dock_Gray;// 灰度变换窗口
    QDockWidget* dock_Enhance;// 图像增强窗口
    QDockWidget* dock_Morp;// 形态学处理窗口
    QDockWidget* dock_Color;// 颜色模型窗口
    QDockWidget* dock_Prop;// 属性窗口
    QDockWidget* dock_Output;// 输出窗口

};
#endif // MAINWINDOW_H

#include "mainwindow.h"
#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);

    QWidget* p = takeCentralWidget();   //删除中央窗体
    if (p)
        delete p;

    setDockNestingEnabled(true);        //允许嵌套dock


    QDockWidget* dock_Image = new QDockWidget(tr("图像"), this);
    dock_Image->setFeatures(QDockWidget::DockWidgetMovable | QDockWidget::DockWidgetFloatable);         // 设置为可移动可浮动，但不可关闭
    dock_Image->setAllowedAreas(Qt::LeftDockWidgetArea | Qt::RightDockWidgetArea);  // 可移动范围：左右
    dock_Image->setMinimumSize(600, 600);   // 设置最小宽高

    dock_Tool = new QDockWidget(tr("工具箱"), this);            // 工具箱窗口,若想设置特征或移动范围，方法同上。
    dock_Geom = new QDockWidget(tr("几何变换"), this);          // 几何变换窗口
    dock_Gray = new QDockWidget(tr("灰度变换"), this);          // 灰度变换窗口
    dock_Enhance = new QDockWidget(tr("图像增强"), this);       // 图像增强窗口
    dock_Morp = new QDockWidget(tr("形态学处理"), this);        // 形态学处理窗口
    dock_Color = new QDockWidget(tr("颜色模型"), this);         // 颜色模型窗口
    dock_Prop = new QDockWidget(tr("属性"), this);             // 属性窗口
    dock_Output = new QDockWidget(tr("输出"), this);           // 输出窗口

    // 进行布局
    setCentralWidget(dock_Image);       // 指定为中心窗口
    addDockWidget(Qt::LeftDockWidgetArea, dock_Tool);
    addDockWidget(Qt::BottomDockWidgetArea, dock_Output);
    addDockWidget(Qt::RightDockWidgetArea, dock_Geom);
    addDockWidget(Qt::RightDockWidgetArea, dock_Gray);
    addDockWidget(Qt::RightDockWidgetArea, dock_Enhance);
    addDockWidget(Qt::RightDockWidgetArea, dock_Morp);
    addDockWidget(Qt::RightDockWidgetArea, dock_Color);
    addDockWidget(Qt::RightDockWidgetArea, dock_Prop);

    // 分割窗口
    splitDockWidget(dock_Tool, dock_Image, Qt::Horizontal);     // 水平
    splitDockWidget(dock_Geom, dock_Output, Qt::Vertical);      // 垂直

    // 合并窗口
    tabifyDockWidget(dock_Geom, dock_Gray);
    tabifyDockWidget(dock_Gray, dock_Enhance);
    tabifyDockWidget(dock_Enhance, dock_Morp);
    tabifyDockWidget(dock_Morp, dock_Color);

    tabifyDockWidget(dock_Output, dock_Prop);

    dock_Geom->raise();             // raise()函数可使指定窗口置于最前

}

MainWindow::~MainWindow()
{

}

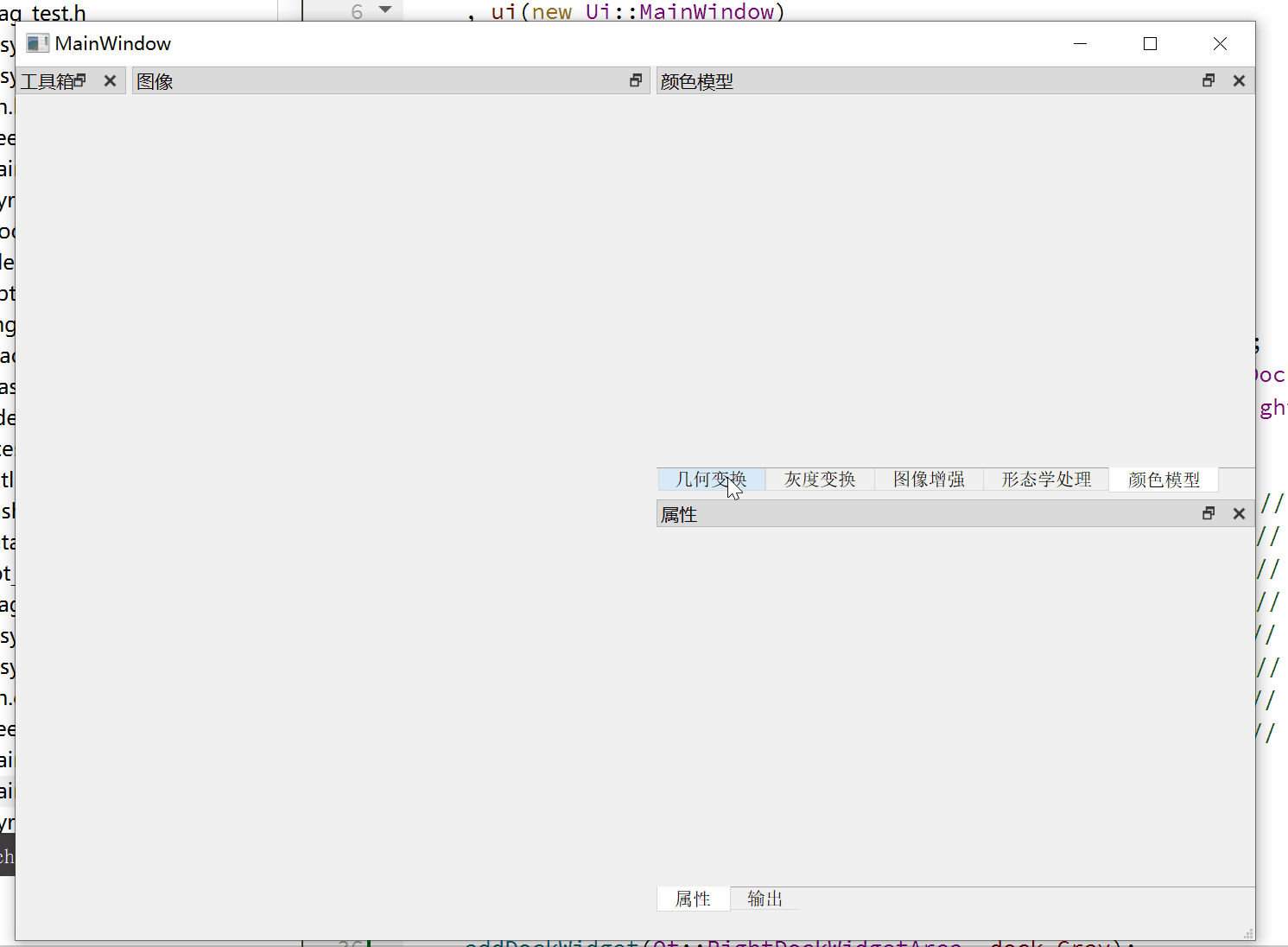

3、效果展示
