QWT--自定义图元项

一、分析

QwtPlot视窗中可以贴无限的图元项，QWT库也提供了很多的图元项，例如曲线（QwtPlotCurve）、标记（QwtPlotMarker）、网格线（QwtPlotGrid）等等，但是这个库不是为你量身定做的，难免有时候满足不了你的需求，这个时候就需要根据自身需求自定义图元项了。

---

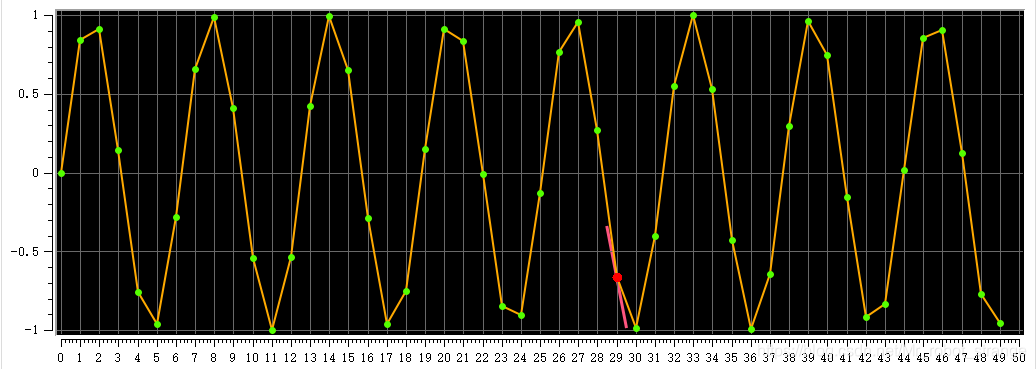

二、自定义切线效果

---

三、自定义流程

2.1、创建一个类并继承自QwtPlotItem

#pragma once
#include <QWT\qwt_plot_item.h>
#include <qwt\qwt_painter.h>

class QPainter;
class QPen;
class QFont;
class QwtScaleMap;
class QwtScaleDiv;

//功能：绘制切线
class Tangous_draw : public QwtPlotItem
{
public:
	Tangous_draw(void);
	~Tangous_draw(void);

	QPointF start_pos,end_pos;

	virtual int rtti() const; //指定当前图元项代表的意义
	virtual void draw( QPainter *p,
		const QwtScaleMap &xMap, const QwtScaleMap &yMap,
		const QRectF &rect ) const; //自定义图元项绘制函数
};

2.2、重写QwtPlotItem类两个函数

int Tangous_draw::rtti() const //虚函数，指定当前图元项代表的意义
{
	return QwtPlotItem::Rtti_PlotUserItem;
}
void Tangous_draw::draw( QPainter *p,
				  const QwtScaleMap &xMap, const QwtScaleMap &yMap,
				  const QRectF &rect ) const //纯虚函数，自定义图元项绘制函数
{
	p->setRenderHints(QPainter::Antialiasing, true); //设置反锯齿
	QwtPainter::drawLine(p,start_pos,end_pos);
}

2.3、注意事项

绘图过程中可能涉及坐标转换，坐标转换使用如下函数：

//将物理坐标转换为画布坐标
double QwtPlot::invTransform( int axisId, int pos ) const;
//将画布坐标转换为物理坐标
double QwtPlot::transform( int axisId, double value ) const;
