前面的文章

OpenJDK-编译 (mac)

导入项目

1､openjdk 12及以上版本

openjdk-12及以上的版本可以采用compile_commands.json导入，这种方式导入可以解决clion采用生成CMakeLists.txt而部分openjdk源码出现头文件无法找到的问题 JetBrains关于Compilation DataBase的介绍：https://blog.jetbrains.com/clion/2020/03/openjdk-with-clion/。

1.1 生成compile-commands.json

在openjdk源码根目录执行make命令，本文档中采用openjdk-16

# 进入openjdk源码根目录
$ cd /Users/saleson/c-projects/jdk-jdk-16-ga

# 生成compile-commands.json
$ make compile-commands
Compiling ......
Compiling 949 files for jdk.hotspot.agent
Updating compile_commands.json
Stopping sjavac server
Finished building target 'compile-commands' in configuration 'macosx-x86_64-server-slowdebug'

# 或者添加CONF参数,任意一个make命令执行成功即可
$ make CONF=macosx-x86_64-normal-server-slowdebug compile-commands

执行完成后，在{openjdk rootdir}/build/macosx-x86_64-normal-server-slowdebug目标下会生成一个compile-commans.json

$ pwd
/Users/saleson/c-projects/jdk-jdk-16-ga/build/macosx-x86_64-server-slowdebug
$ ls compile_commands.json
compile_commands.json

1.2 CLion通过compile_commands.json导入openjdk源码

打开CLion，操作路径： File > Open > 选择文件

/Users/saleson/c-projects/jdk-jdk-16-ga/build/macosx-x86_64-server-slowdebug/compile_commands.json

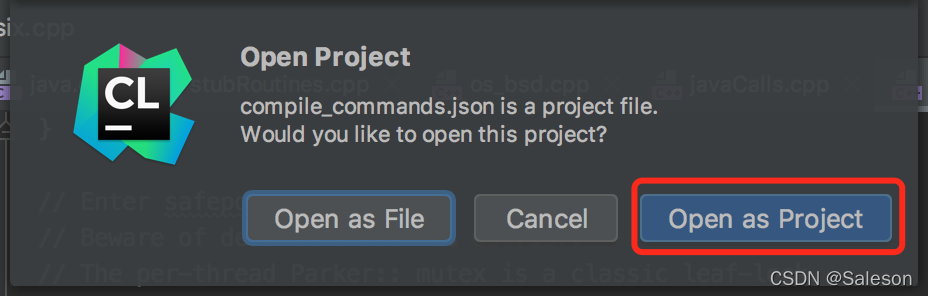

点击 open as Project 按钮
在这里插入图片描述
之后CLion会做扫描和index，但是这时候还看不到源码相关的文件和目录，因为此时根目录是/Users/saleson/c-projects/jdk-jdk-16-ga/build/macosx-x86_64-server-slowdebug，需要更改项目根目录。
操作路径：Tools -> Compilation Database -> Change Project Root
选中openjdk的源码根目录，本文档中的源码根目录是/Users/saleson/c-projects/jdk-jdk-16-ga

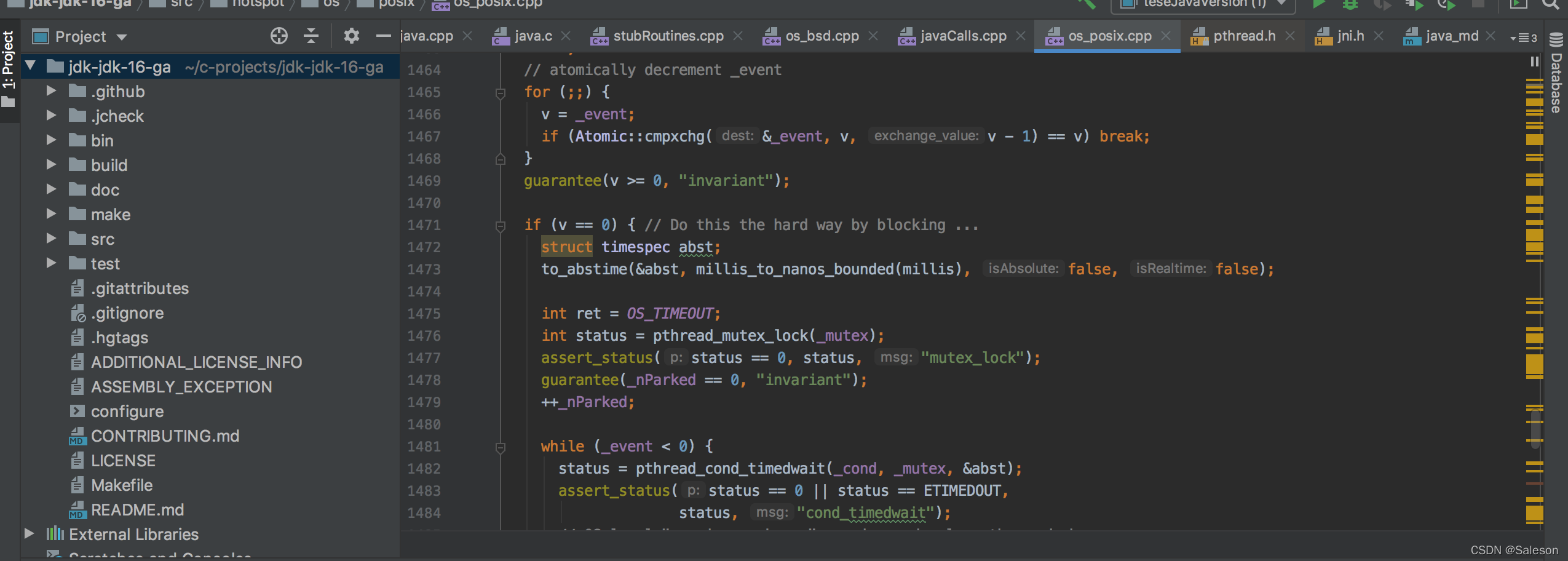

CLion再次扫描文件和建立index，结束后就可以看到源码了，且不会提示无法找到头文件
在这里插入图片描述

2､openjdk 11及以下版本

openjdk11及以下的版本比较简单，直接导入就可以了，本文档中使用的是openjdk-11,操作路径如下：
File > New CMake Project from Sources
选择源码根目录，例如：/Users/saleson/c-projects/jdk-jdk-11-28

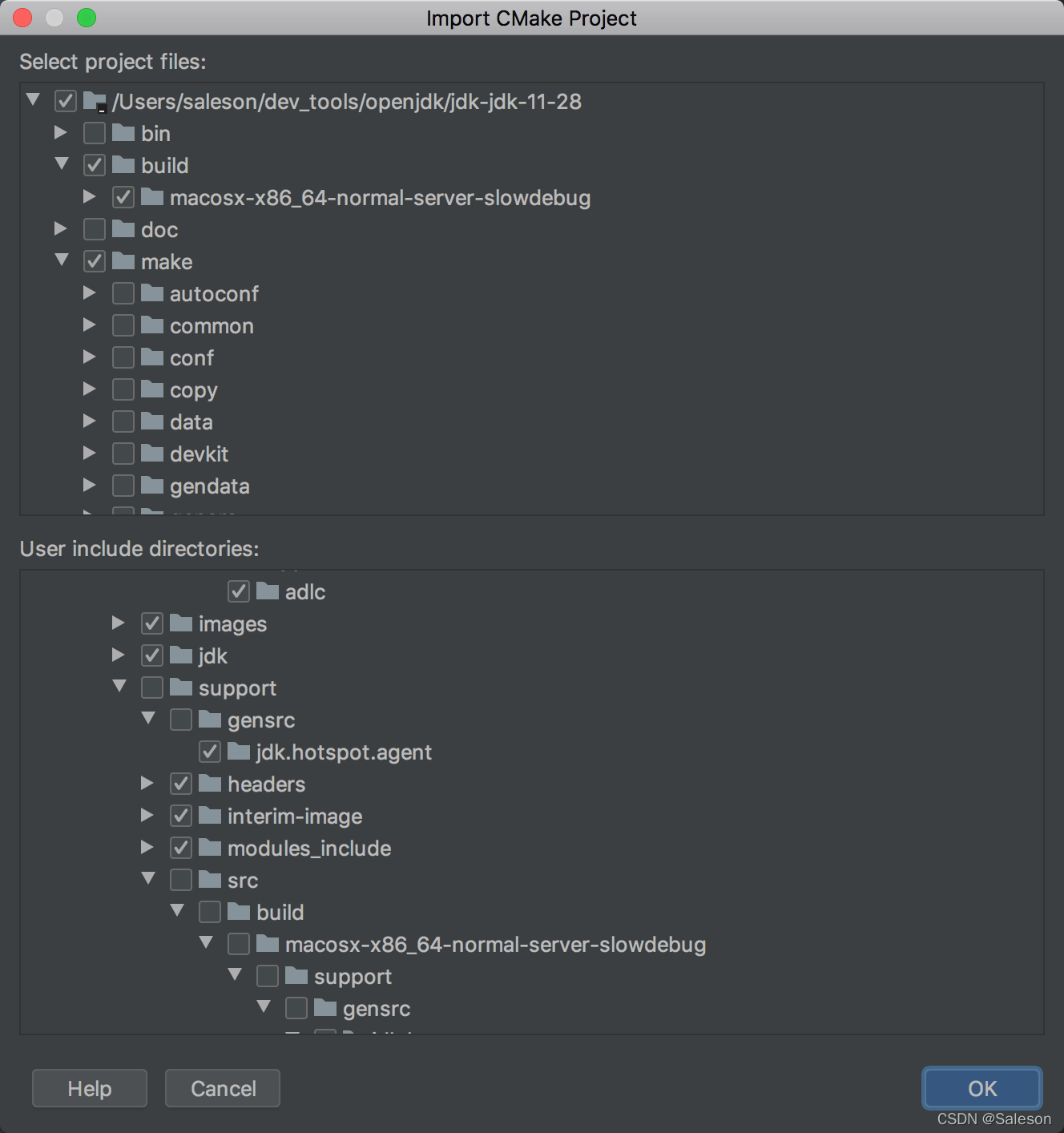

之后会出现如下界面，这些选项的内容最终会生成到CMakeLists.txt中
在这里插入图片描述
点击OK之后

通过这种方式导入，仍会有部分源文件上会提示找不到头文件。所以接下来本文档中均采用通过compile-commands.json方式导入的openjdk-16源码来进行调试。

调试

debug之前

需要配置构建目标，操作路径：

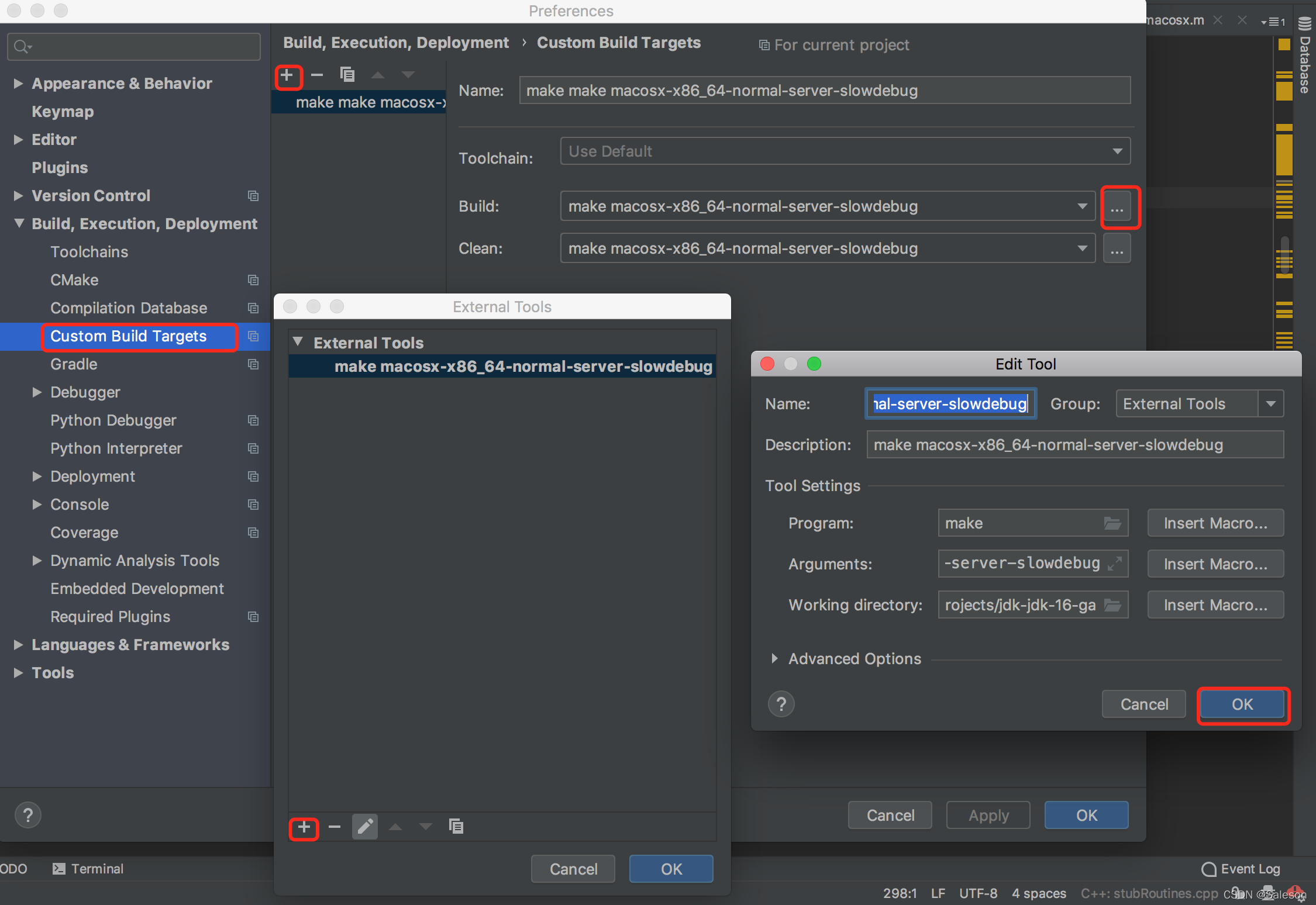

Preferences > Build, Exceution, Deployment > Custom Build Targets
在这里插入图片描述
最终打开Edit Tool编辑小面板，其中Tool Settings几个参数内容分别是：

Field	Content
Program	make
Arguments	CONF=macosx-x86_64-normal-server-slowdebug
Working directory	/Users/saleson/c-projects/jdk-jdk-16-ga

调试 java -version

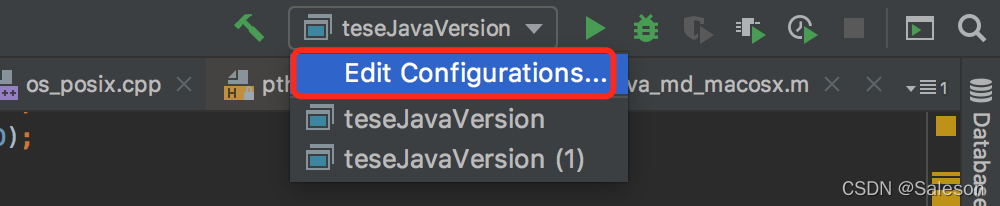

在CLion右上方打开 Edit Configurations面板
在这里插入图片描述

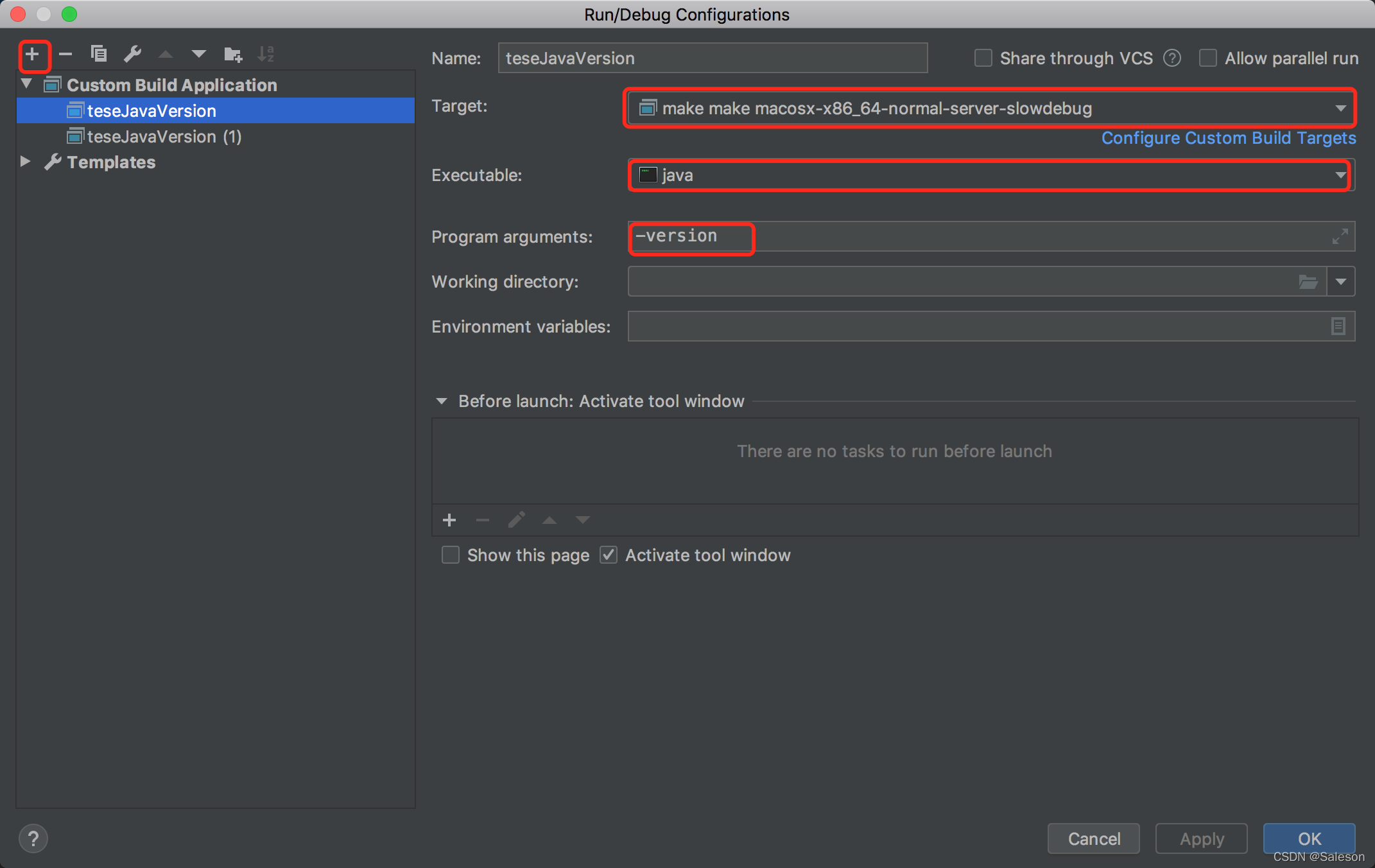

新增Custom Build Application调试 java -version

Target: 选择前面创建好的Custom Build Target
Executable: 选择编译后的openjdk目录下的{openjdk}/build/macosx-x86_64-normal-server-slowdebug/jdk/bin/java 文件
Propram arguments: java 命令后面跟着的参数，例如：-version

在java.c文件的JavaMain()方法或者jni.cpp文件的JNI_CreateJavaVM_inner()方法上打上断点，点击右上角的debug，然后代码运行会停在断点处。

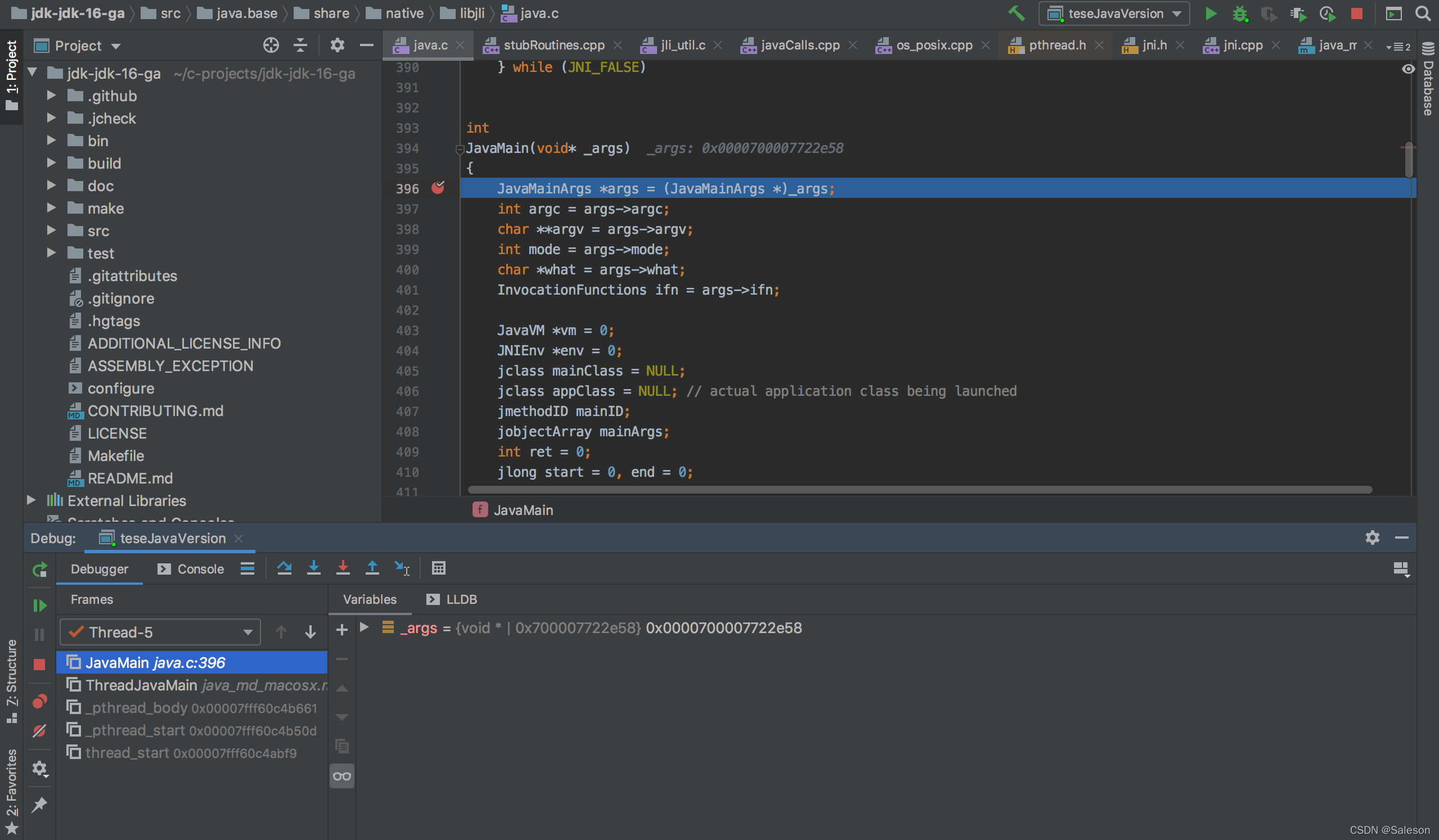

java.c文件的JavaMain()方法断点：
在这里图片描述
jni.cpp文件的JNI_CreateJavaVM_inner()方法断点：
在这里插入图片描述

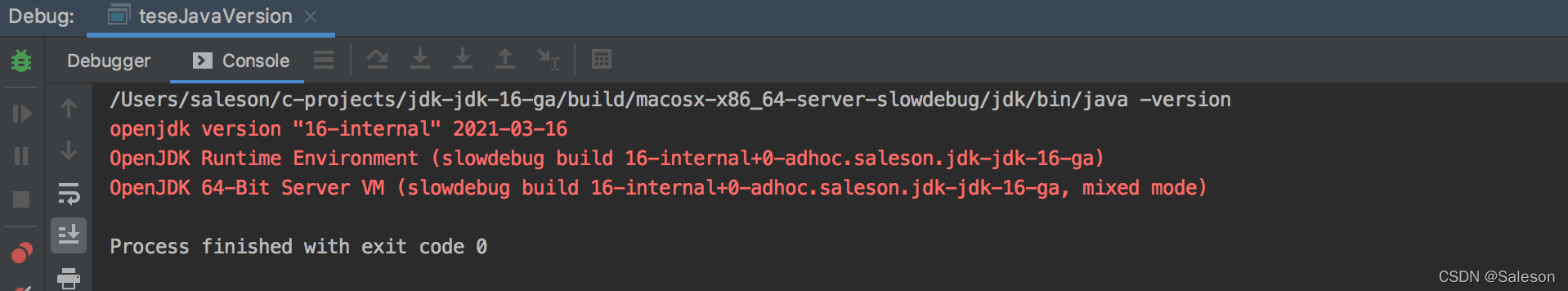

执行结果：

忽略SIGEGV和SIGBUS信号

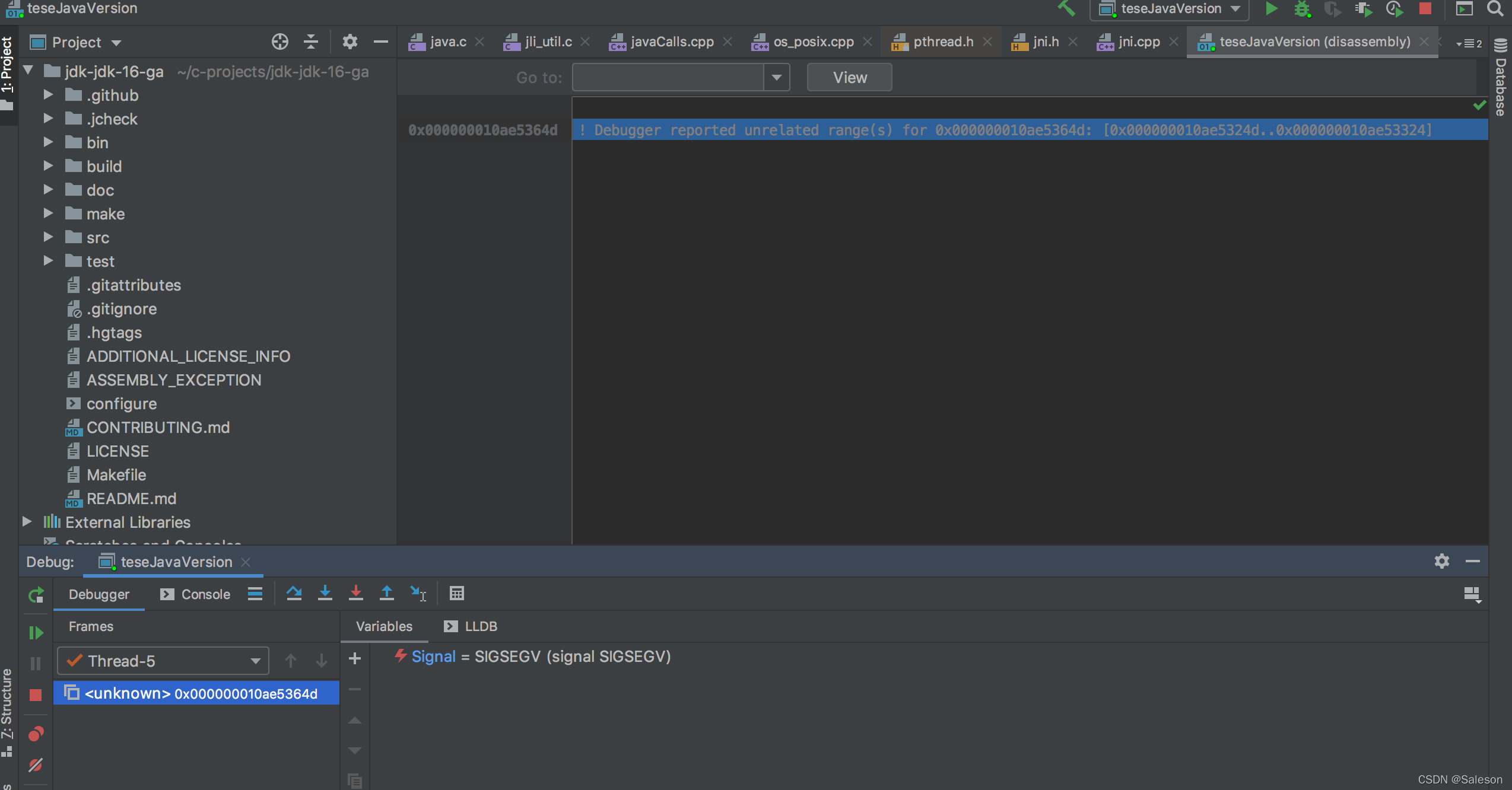

在调试过程会遇到下面这种情况
在这里插入图片描述
这是由于本案例中CLion采用的是LLDB 进行 debug 的，会处理SIGEGV和SIGBUS信号，避免这个问题的方法是在第一次断点处，在LLDB命令行面板中输入如下命令，就可以避免这个问题

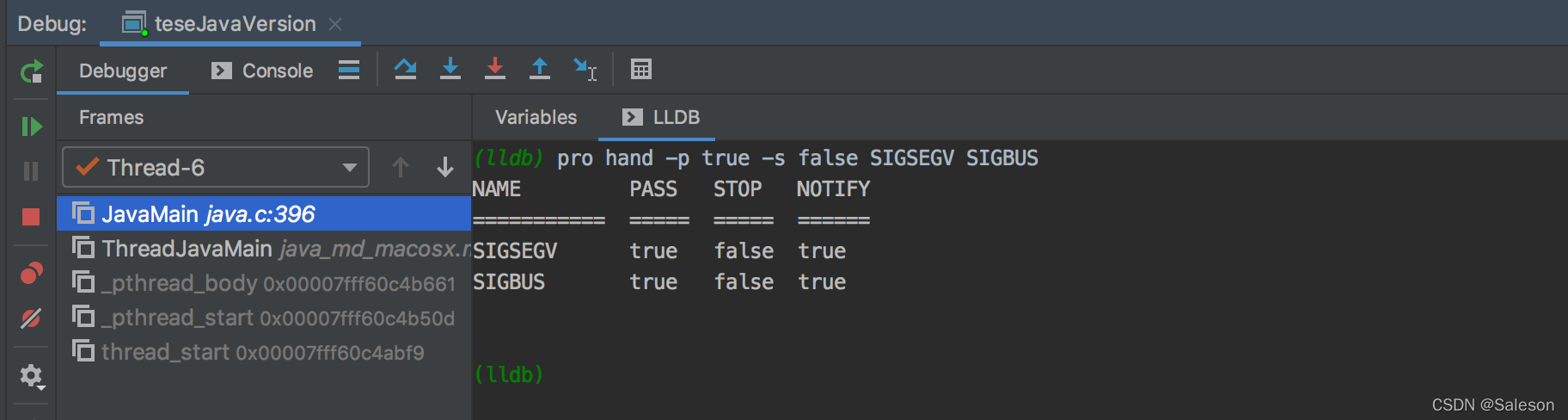

pro hand -p true -s false SIGSEGV SIGBUS

在这里插入图片描述
此时debug的输出面板中就不会再出现 Signal: SIGSEGV (signal SIGSEGV) 这样的信息了

如果每次debug都要手动运行一次这样的命令也很麻烦，可以生成一个脚本文件。在用户目录下面创建.lldbinit文件

$ vim ~/.lldbinit

内容如下：

br set -n main -o true -G true -C "pro hand -p true -s false SIGSEGV SIGBUS"

这样就可以完美的解决问题了。

调试 java 类

写一个简单的测试代码：

package com.saleson.jdk;

import java.util.concurrent.locks.LockSupport;

/**
 * @author saleson
 * @date 2022-03-31 20:59
 */
public class Demo {

    public static void main(String[] args) throws Exception {
        LockSupport.park();
    }
}

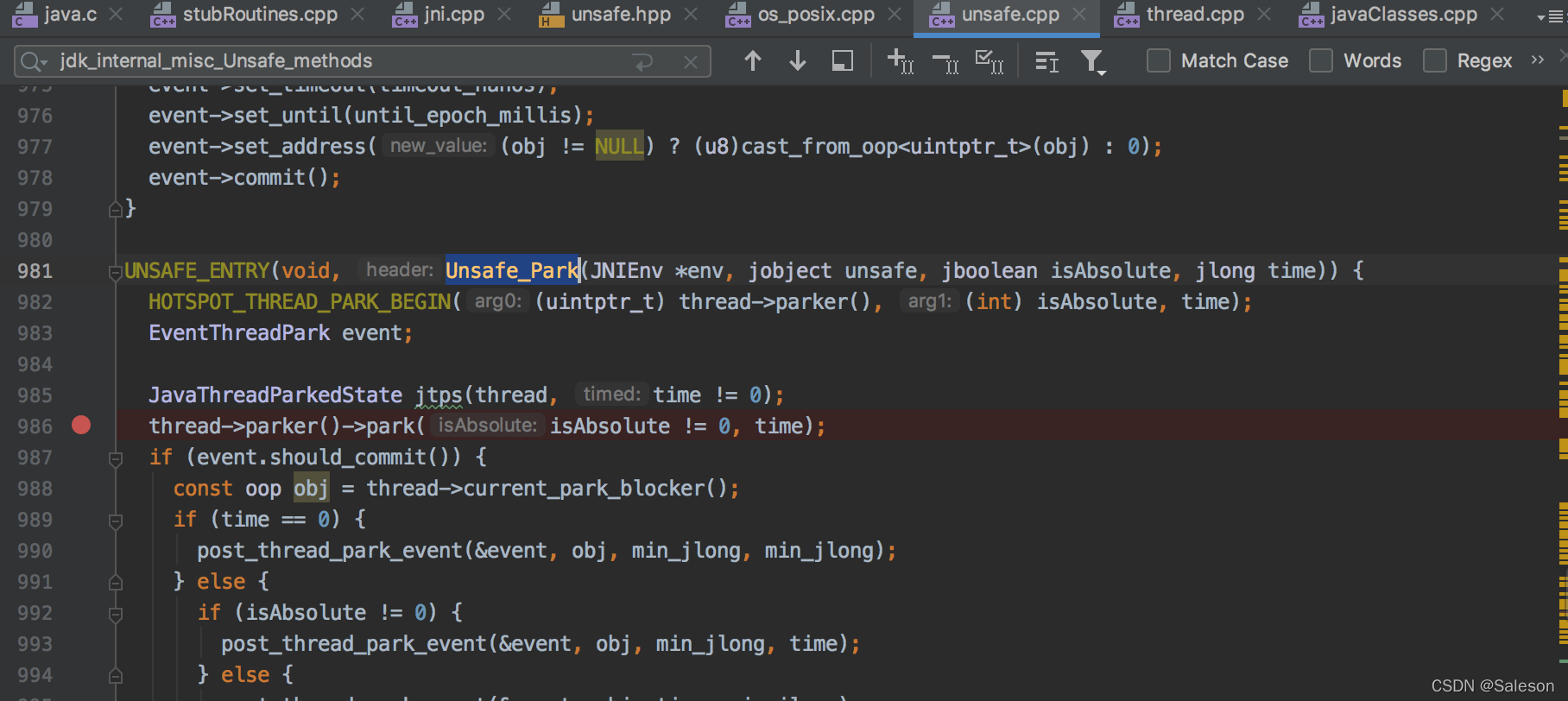

在测试代码中调用LockSupport.park()方法，该方法会再调用Unsafe.park()这个native方法，到unsafe.cpp中定位到Unsafe_Park()方法，在此方法内设置断点
在这里插入图片描述

调试class文件

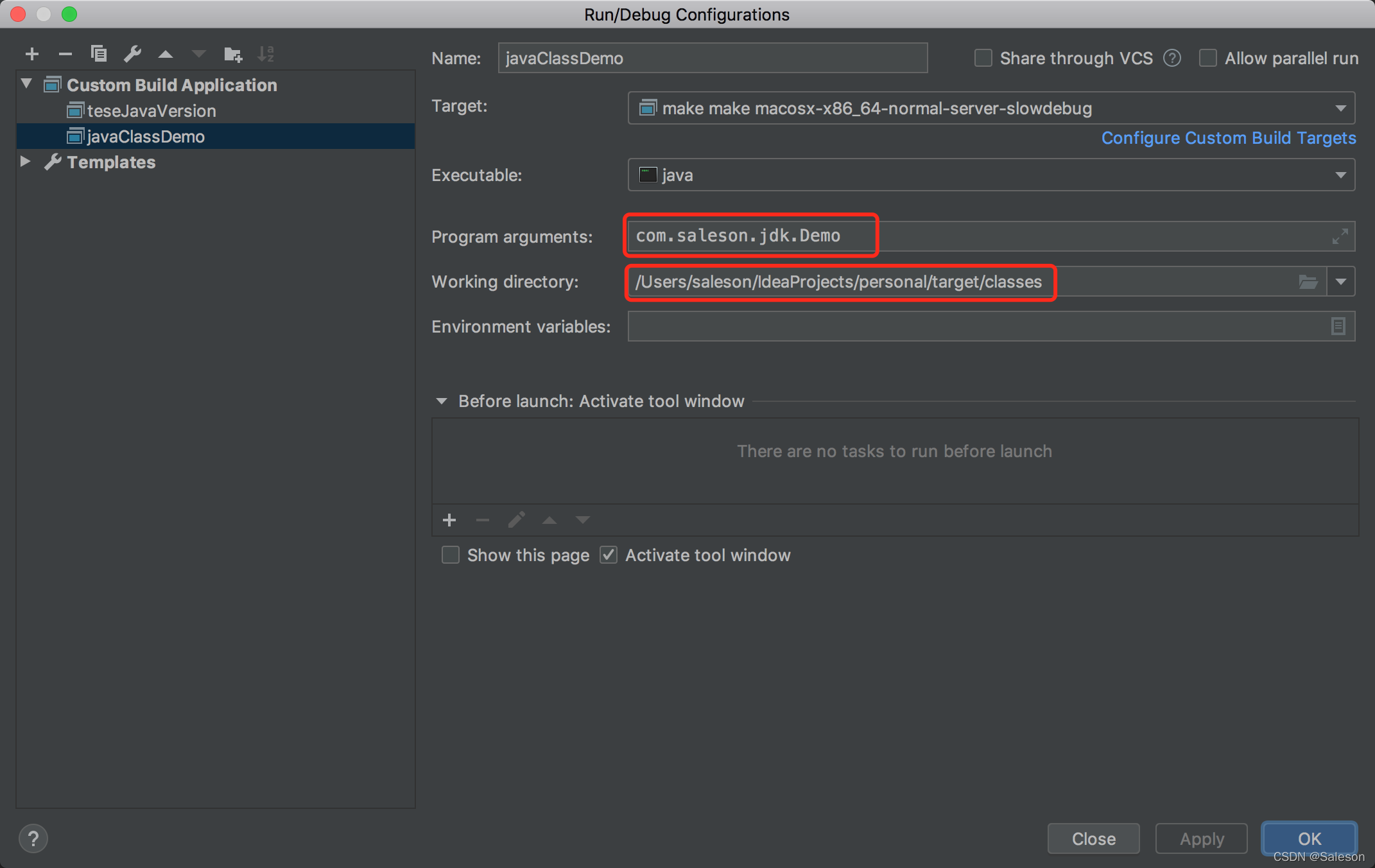

事先将Demo.java编译成class文件，新建Custom Build Application 进行调试
在这里插入图片描述

Field	Content	Describe
Program	{openjdk}/build/macosx-x86_64-normal-server-slowdebug/jdk/bin/java	编译openjdk后的java命令
Arguments	com.saleson.jdk.Demo	类路径
Working directory	/Users/saleson/IdeaProjects/personal/target/classes	com.saleson.jdk.Demo 的类目录

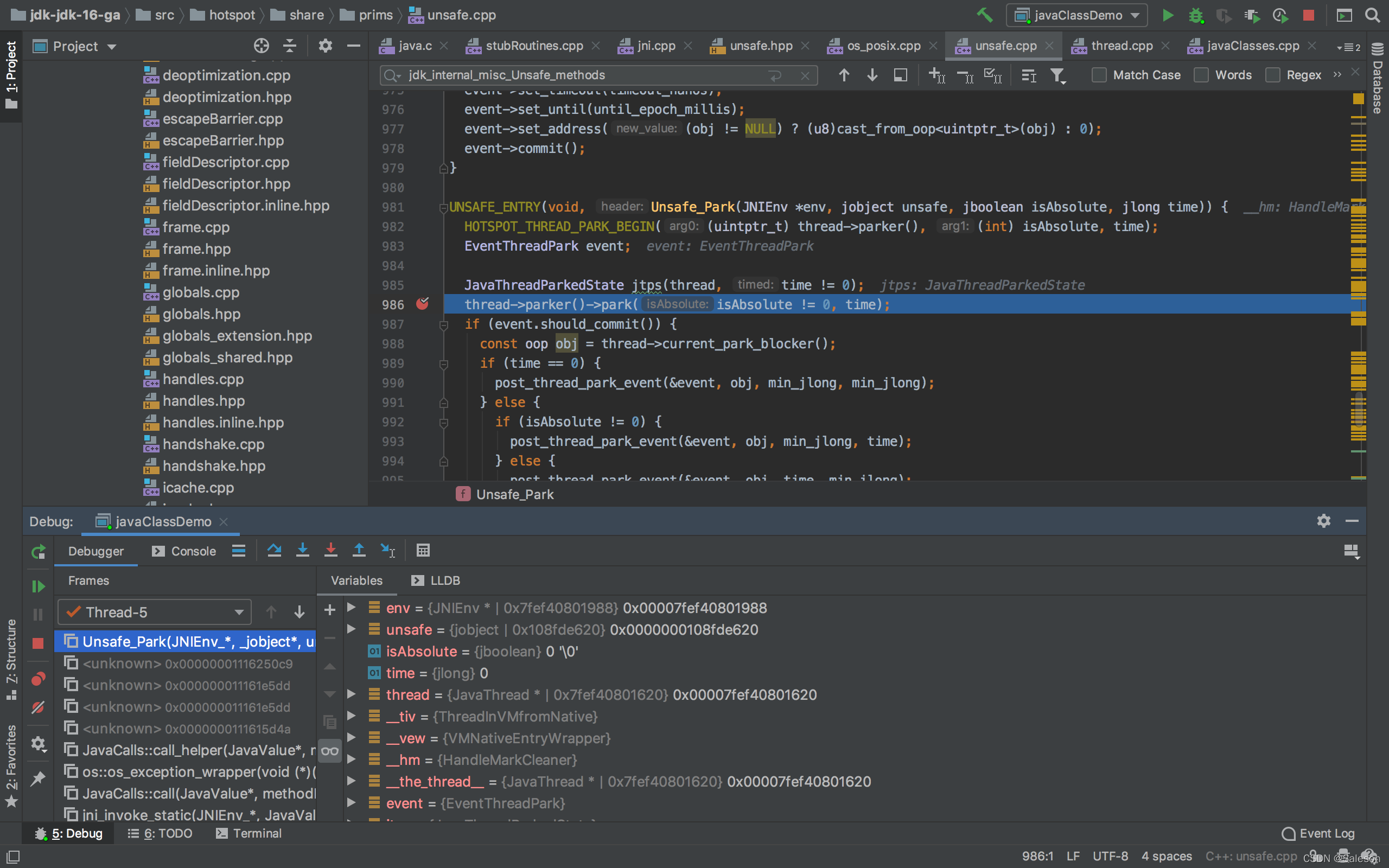

看一下断点调试情况
在这里插入图片描述

调试java文件

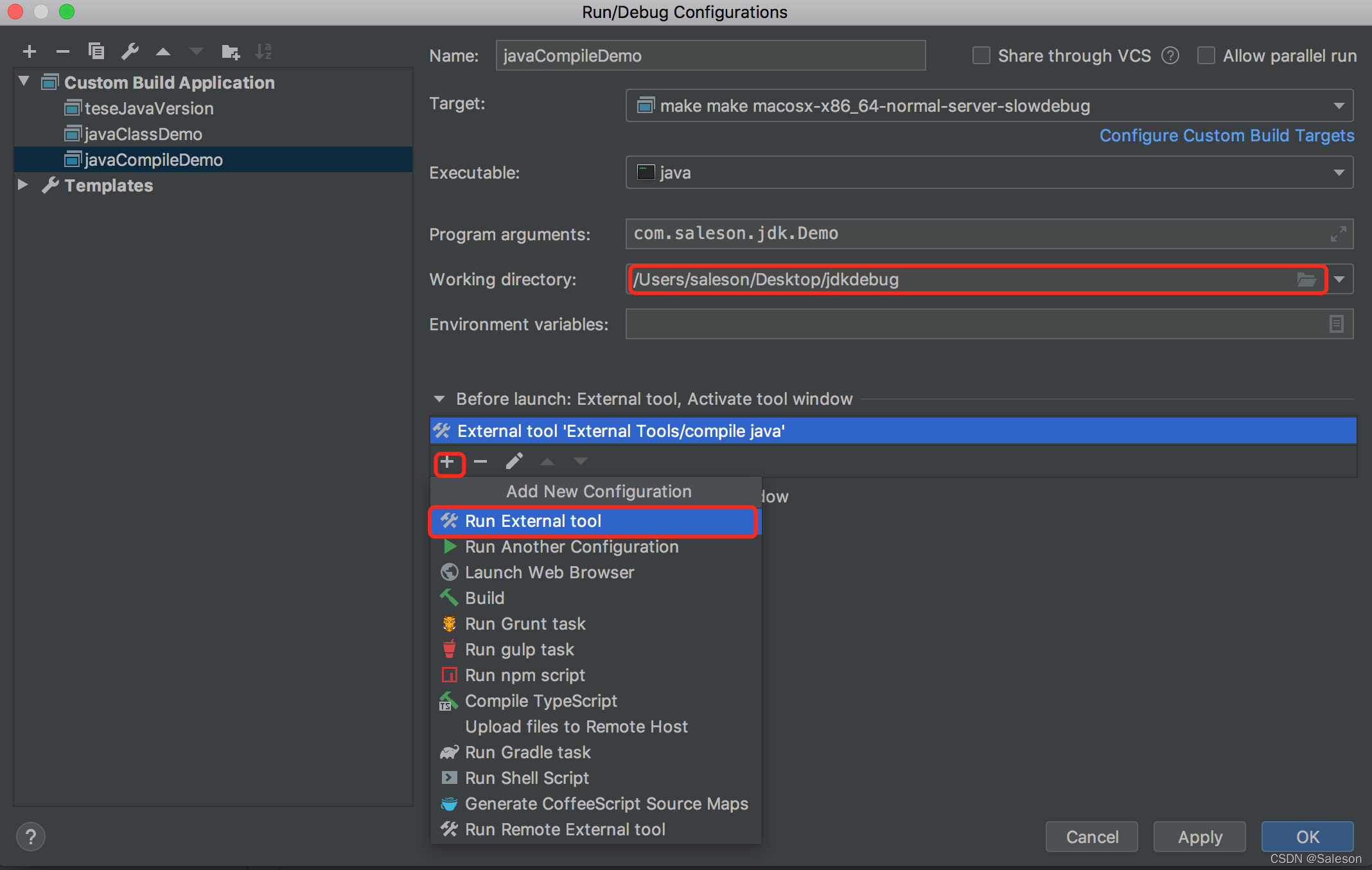

接下来选择使用java文件来进行调试，比之前要多一个步骤，在执行java com.saleson.jdk.Demo之前，先使用javac 命令编译java文件
在这里插入图片描述
Working directory改为跟class的输出目录。

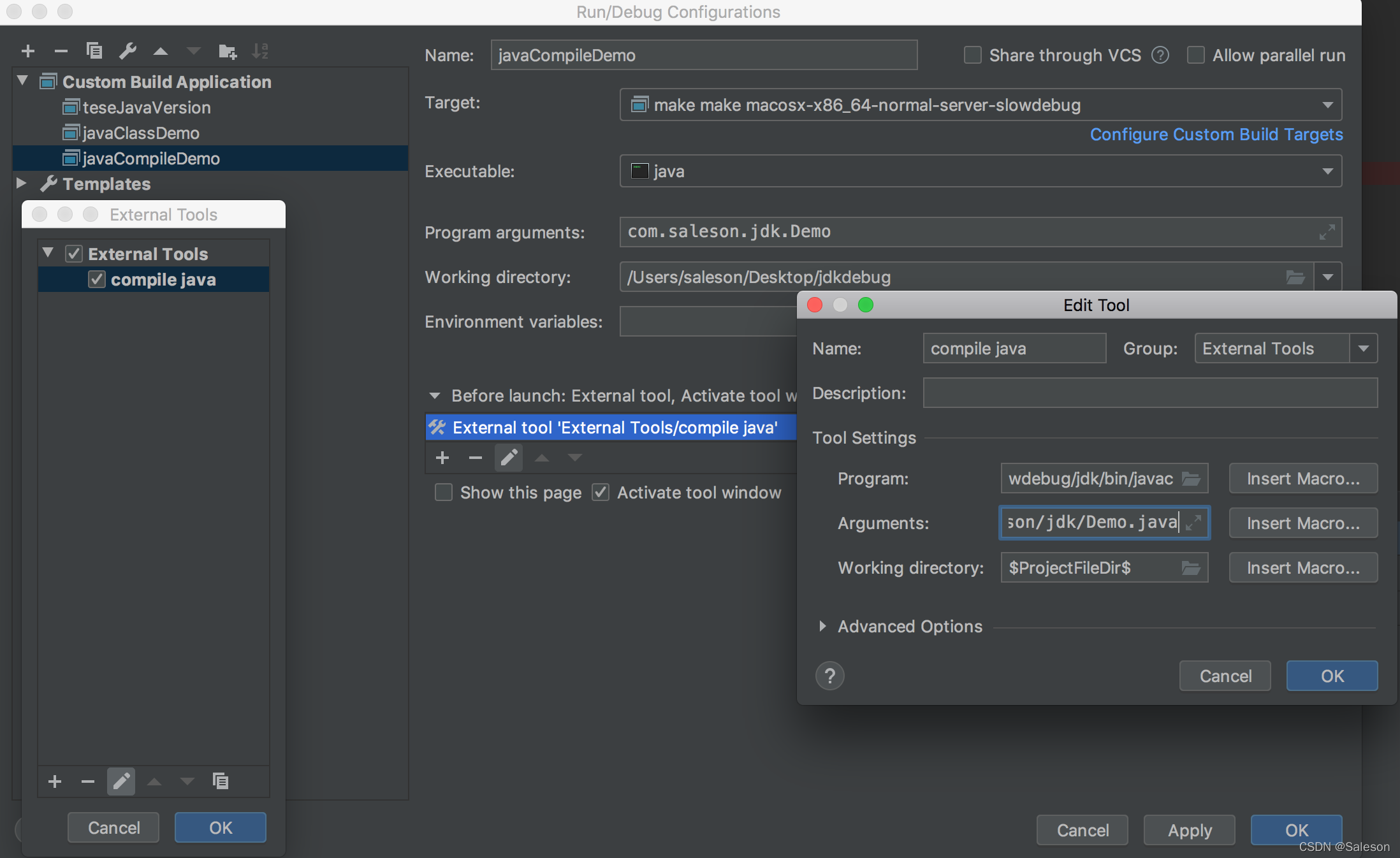

添加compile java tool
在这里插入图片描述

Field	Content	Describe
Program	{openjdk}/build/macosx-x86_64-normal-server-slowdebug/jdk/bin/javac	编译openjdk后的javac命令
Arguments	-d /Users/saleson/Desktop/jdkdebug /Users/saleson/IdeaProjects/personal/src/main/java/com/saleson/jdk/Demo.java	-d class输出目录，后面跟着java文件路径

运行之后跟调试class是一样。

调试jar

仍以com.saleson.jdk.Demo为例，先使用maven编译jar包。在项目的 pom.xml中添加maven-plugin

<build>
        <plugins>
            <plugin>
                <artifactId>maven-assembly-plugin</artifactId>
                <configuration>
                    <appendAssemblyId>false</appendAssemblyId>
                    <descriptorRefs>
                        <descriptorRef>jar-with-dependencies</descriptorRef>
                    </descriptorRefs>
                    <archive>
                        <manifest>
                            <mainClass>com.saleson.jdk.Demo</mainClass>
                        </manifest>
                    </archive>
                </configuration>
                <executions>
                    <execution>
                        <id>make-assembly</id>
                        <phase>package</phase>
                        <goals>
                            <goal>assembly</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
        </plugins>
    </build>

在java工程根目录中执行mvn命令

$ mvn -DskipTests assembly:assembly
....
NOTE: If multiple descriptors or descriptor-formats are provided for this project, the value of this file will be non-deterministic!
[WARNING] Replacing pre-existing project main-artifact file: /Users/saleson/IdeaProjects/personal/target/personal-1.0-SNAPSHOT.jar
with assembly file: /Users/saleson/IdeaProjects/personal/target/personal-1.0-SNAPSHOT.jar
[INFO] ------------------------------------------------------------------------
[INFO] BUILD SUCCESS
[INFO] ------------------------------------------------------------------------
[INFO] Total time: 9.539 s
[INFO] Finished at: 2022-04-01T14:05:06+08:00
[INFO] Final Memory: 14M/47M
[INFO] ------------------------------------------------------------------------

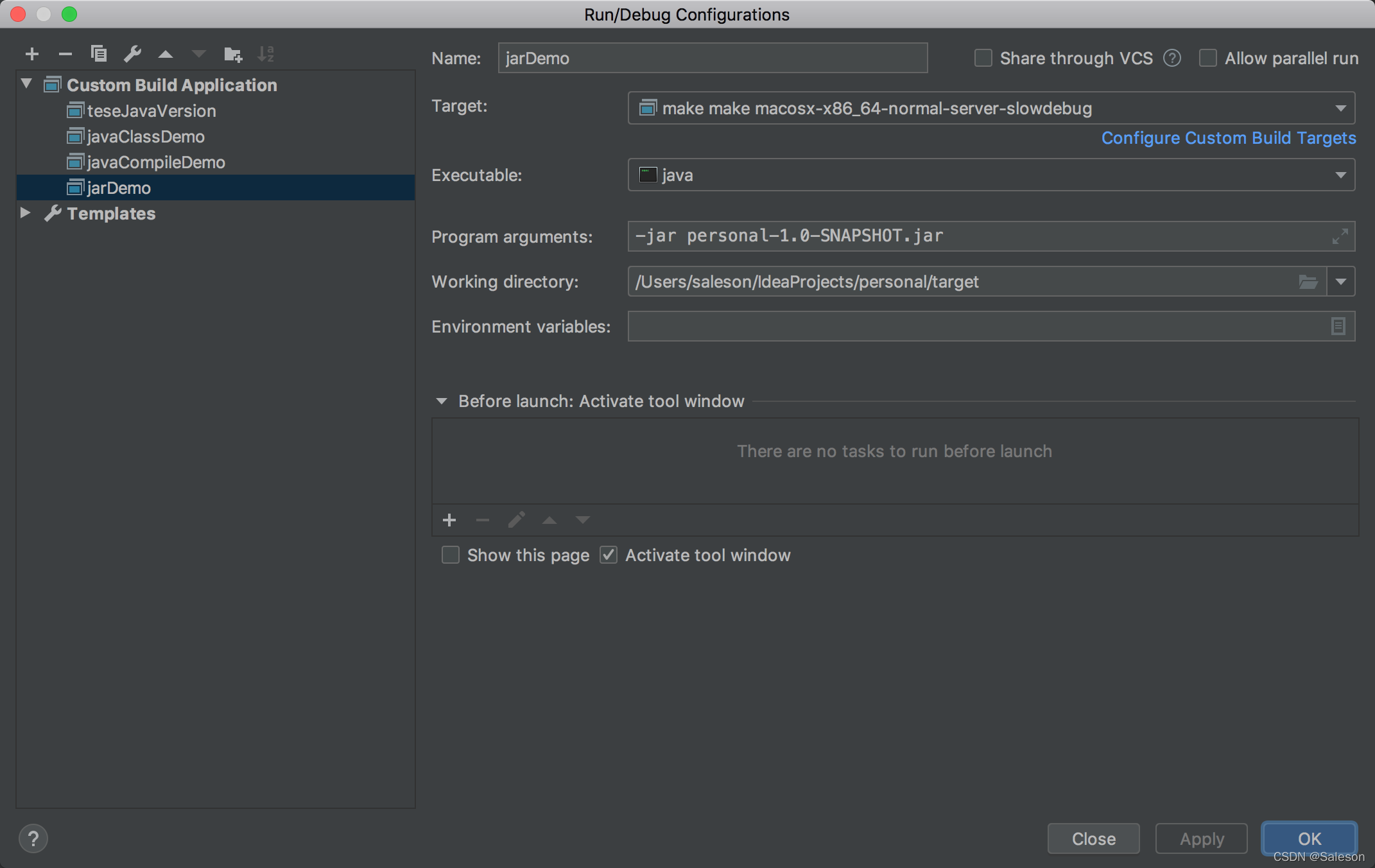

新建运行jar包的Custom Build Application
在这里插入图片描述

Field	Content	Describe
Target		选择前面创建好的Custom Build Target
Executable	{openjdk}/build/macosx-x86_64-normal-server-slowdebug/jdk/bin/java	选择编译后的openjdk目录下的java命令
Propram arguments	-jar personal-1.0-SNAPSHOT.jar	java 命令后面跟着的参数
Working directory	/Users/saleson/IdeaProjects/personal/target	jar所在的目录

运行后效果与前两种调试效果是一样的。
