消息队列：

消息队列提供了一种从一个进程向另外一个进程发送“一块”数据的方法。
每块数据块都被认为是有一个类型，接收者进程接收的数据块可以有不同的类型。
消息队列的每块消息有最大长度的上限(MSGMAX)，每个消息队列的总字节数也是有上限的(MSGMNB)，系统上消息队列的总数也是有上限的(MSGMNI)。

内核为每个IPC对象维护一个结构体(struct ipc_perm)，该结构存储了IPC对象的权限和所有者。在/usr/include/linux/ipc.h中。

struct ipc_perm
{
    __kernel_key_t  key;//调用xxxget()函数时的key，通常由ftok()函数产生
    __kernel_uid_t  uid;//所有者有效用户ID。
    __kernel_gid_t  gid;//所有者所属组的有效组ID。
    __kernel_uid_t  cuid;//创建者有效用户ID。
    __kernel_gid_t  cgid;//创建者所属组的有效组ID。
    __kernel_mode_t mode; //IPC对象的权限，类似于文件的权限。
    unsigned short  seq;//序列号。
};

消息队列结构(struct msgid_ds)，在/usr/include/linux/msg.h中。

struct msqid_ds {
    struct ipc_perm msg_perm;   /*上一个结构体，存储IPC对象的权限和所有者*/
    struct msg *msg_first;      /* 队列中第一个未使用的消息*/
    struct msg *msg_last;       /* 队列中最后一个未使用的消息*/
    __kernel_time_t msg_stime;  /* 最后发送消息时间 */
    __kernel_time_t msg_rtime;  /* 最后接收消息时间 */
    __kernel_time_t msg_ctime;  /* 消息队列最后修改时间 */
    unsigned long  msg_lcbytes; /* Reuse junk fields for 32 bit */
    unsigned long  msg_lqbytes; /* ditto */
    unsigned short msg_cbytes;  /* 消息队列上当前的字节数 */
    unsigned short msg_qnum;    /* 消息队列上的消息数 */
    unsigned short msg_qbytes;  /* 消息队列上最大字节数 */
    __kernel_ipc_pid_t msg_lspid;   /* 最后发送消息的进程pid */
    __kernel_ipc_pid_t msg_lrpid;   /* 最后接收消息的进程pid */
};

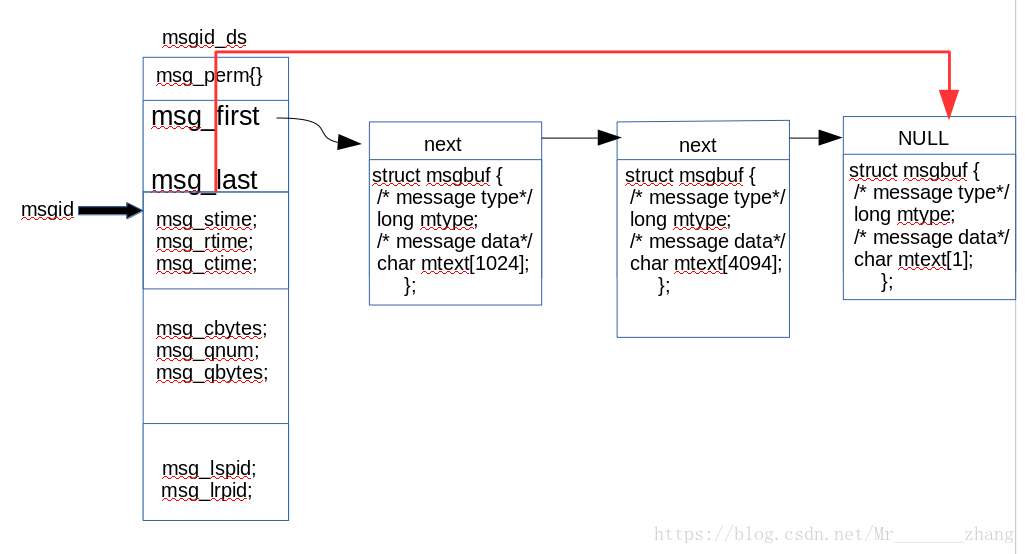

内核中消息队列模型：
这里写图片描述
下面介绍几个关于操作消息队列的系统调用：
创建/打开消息队列：

#include <sys/types.h>
#include <sys/ipc.h>
#include <sys/msg.h>

int msgget(key_t key, int msgflg);

参数：
- key：消息队列的关键字，通常由ftok()产生。
- msgflg：类似于文件操作的mode参数。
返回值：失败返回-1，并设置errno，成功返回消息队列标识符。

向消息队列中添加消息：

#include <sys/types.h>
#include <sys/ipc.h>
#include <sys/msg.h>

int msgsnd(int msqid, const void *msgp, size_t msgsz, int msgflg);

参数：
- msqid：由msgget()返回的消息队列标识符。
- msgp：指向要发送的消息，消息一般为struct msgbuf{}结构体，如下：

 truct msgbuf {
  long mtype;       /* message type, must be > 0 */
  char mtext[1];    /* message data 数组大小依据要发送或接收的数据大小可变*/
};

- msgsz：要发送消息的大小(char mtext[]大小，不包括mtype)。
- msgflg：控制当前消息队列满时将要发生的动作，msgflg=IPC_NOWAIT表示队列满时不等待，返回EAGAIN错误。
返回值：
成功返回0，失败返回-1，并设置errno。

从消息队列中取走消息：

#include <sys/types.h>
#include <sys/ipc.h>
#include <sys/msg.h>

ssize_t msgrcv(int msqid, void *msgp, size_t msgsz, long msgtyp,
    int msgflg);

参数：
- msqid：由msgget()返回的消息队列标识符。
- msgp：指向存放接收到的消息的缓冲区。
- msgsz：要接收消息的大小(char mtext[]大小，不包括mtype)
- msgtyp：它可以实现简单的接收消息优先级：
  msgtyp == 0 返回队列第一条消息。
  msgtyp > 0 返回队列中第一条类型等于msgtyp的消息。
  msgtyp < 0 返回队列中满足类型小于等于msgtyp绝对值的所有消息中最小的一个消息。
- msgflg：控制着当前消息队列中没有满足接收要求的消息时的动作，
返回值：
失败返回-1，并设置errno，成功返回接收到的字符个数。

控制/删除消息队列：

#include <sys/types.h>
#include <sys/ipc.h>
#include <sys/msg.h>

int msgctl(int msqid, int cmd, struct msqid_ds *buf);

参数：
- msqid：由msgget()返回的消息队列标识符。
- cmd：将要进行的命令，有三种取值如下：
  IPC_STAT：将buf指向的struct msqid_ds结构体中的字段设置为消息队列的当前关联值。即取出消息队列的当前关联值。
  IPC_SET：在进程有足够的权限的条件下，将消息队列当前的关联值设置为buf指向的struct msqid_ds结构体中的各字段。
  IPC_RMID：删除消息队列。
- buf：指向struct msqid_ds结构体的指针。
返回值：
成功返回0，失败返回-1，并设置errno。
代码实例：
comm.h

#ifndef __COMM_H_
#define __COMM_H_

#include<stdio.h>
#include<sys/types.h>
#include<sys/ipc.h>
#include<sys/msg.h>
#include<string.h>

#define PATHNAME "."
#define PROJ_ID 0x6666

#define SERVER_TYPE 1
#define CLIENT_TYPE 2

struct msgbuf{
  long mtype;
  char mtext[1024];
};

int CreateMsgQueue();
int GetMsgQueue();
int DestroyMsgQueue(int msgid);
int SendMsg(int msgid,long who,char *msg);
ssize_t RecvMsg(int msgid,long recvType,char out[]);

#endif //__COMM_H_

comm.c

#include"comm.h"

//依据flag的不同，创建或者打开消息队列
static int CommMsgQueue(int flags){
  //获取关键字
  key_t _key = ftok(PATHNAME,PROJ_ID);
  if(_key == -1){
    perror("ftok");
    return -1;
  }
  //产生或者打开消息队列
  int msgid = msgget(_key,flags);
  if(msgid == -1){
    perror("msgget");
    return -2;
  }
  return msgid;
}
//创建消息队列
int CreateMsgQueue(){
  return CommMsgQueue(IPC_CREAT|IPC_EXCL|0666);
}
//打开消息队列
int GetMsgQueue(){
  return CommMsgQueue(IPC_CREAT);
}
//销毁消息队列
int DestroyMsgQueue(int msgid){
  int ret = msgctl(msgid,IPC_RMID,NULL);
  if(ret == -1){
    perror("msgctl");
  }
  return ret;
}
//发送数据
int SendMsg(int msgid,long who,char *msg){
  struct msgbuf buf;
  buf.mtype = who;
  strcpy(buf.mtext,msg);
  int ret = msgsnd(msgid,(void*)&buf,sizeof(buf.mtext),0);
  if(ret == -1){
    perror("msgsnd");
  }
  return ret;
}
//接收数据
ssize_t RecvMsg(int msgid,long recvType,char out[]){
  struct msgbuf buf;
  ssize_t ret = msgrcv(msgid,(void*)&buf,sizeof(buf.mtext),recvType,0);
  if(ret == -1){
    perror("msgrcv");
    return -1;
  }
  strcpy(out,buf.mtext);
  return 0;
}

client.c

#include"comm.h"

int main(){
  //获得消息队列
  int msgid = GetMsgQueue();
  char buf[1024];
  while(1){
    buf[0] = 0;
    printf("please Enter# ");
    fflush(stdout);
    //读标准输入
    ssize_t s = read(0,buf,sizeof(buf)-1);
    if(s > 0){
      buf[s] = '\0';
      //发送消息队列
      SendMsg(msgid,CLIENT_TYPE,buf);
      printf("send done...\n");
    }else{
      perror("read");
      break;
    }
    //读消息队列
    RecvMsg(msgid,SERVER_TYPE,buf);
    printf("server #%s",buf);
  }
  return 0;
}

server.c

#include"comm.h"

int main(){
  //创建消息队列
  int msgid = CreateMsgQueue();
  char buf[1024];
  while(1){
    buf[0] = 0;
    //读取消息队列
    RecvMsg(msgid,CLIENT_TYPE,buf);
    printf("client# %s",buf);
    printf("please Enter# ");
    fflush(stdout);
    //读标准输入
    ssize_t s = read(0,buf,sizeof(buf)-1);
    if(s > 0){
      buf[s] = '\0';
      //发送消息队列
      SendMsg(msgid,SERVER_TYPE,buf);
      printf("send done...\n");
    }else{
      break;
    }
  }
  //销毁消息队列
  DestroyMsgQueue(msgid);
  return 0;
}

Makefile

.PHONY:all
all:client server

client:client.c comm.c
        gcc $^ -o $@
server:server.c comm.c
        gcc $^ -o $@

.PHONY:cl
cl:
        rm -f client server

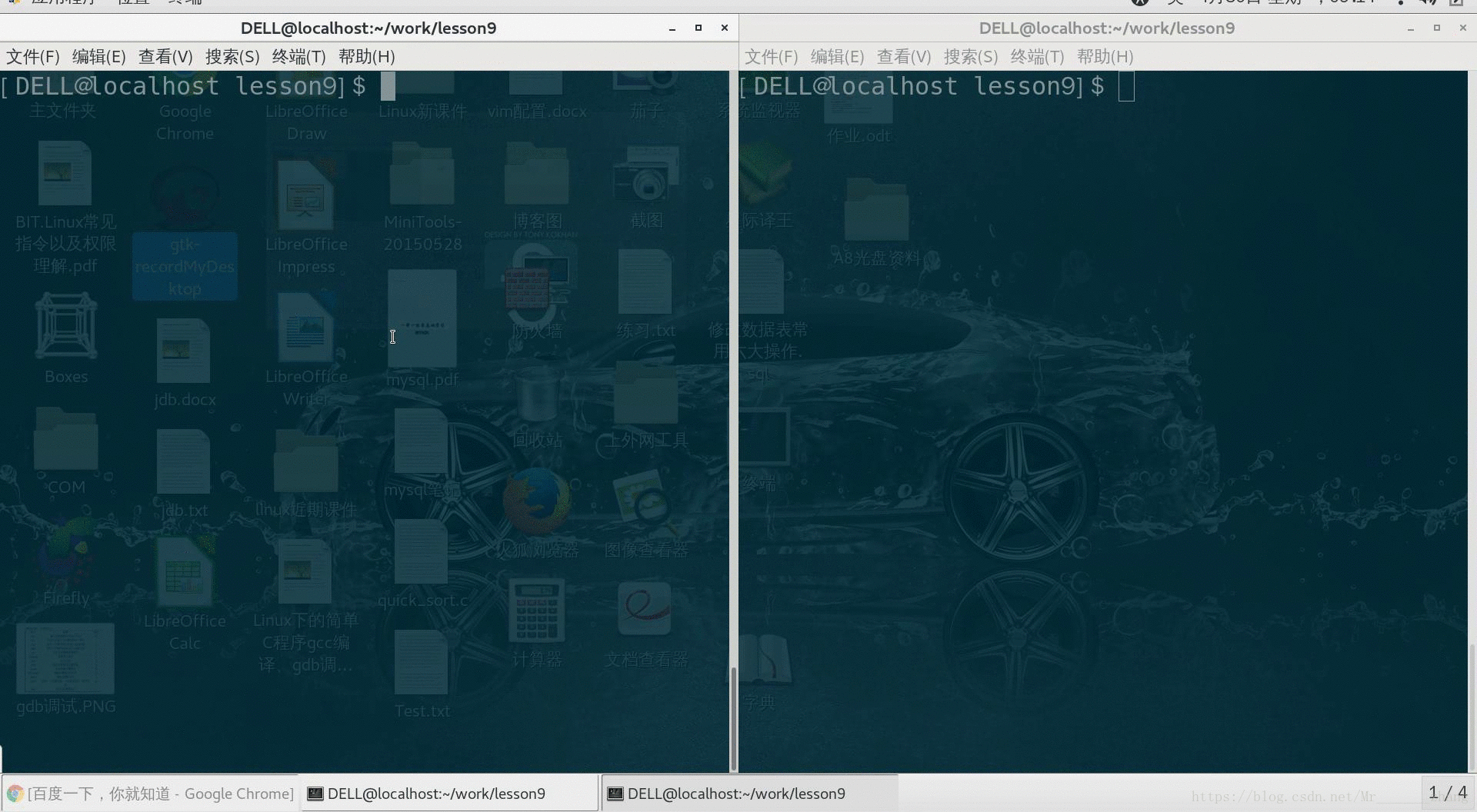

结果演示：

注：以Ctrl+c关闭程序时，第二次运行前需要ipcrm命令删除上一次创建的消息队列。
ipcs&ipcrm
ipcs：

说明：ipcs命令往标准输出写入一些关于活动进程间通讯设施的信息，如没有指定任何标志，则输出当前活动消息队列、共享内存段、信号量数组。
选项：
- q：输出消息队列。
- m：输出共享内存段。
- s：信号量。
示例：

[DELL@localhost lesson9]$ ipcs -q

--------- 消息队列 -----------
键        msqid      拥有者  权限     已用字节数 消息
0x6602268c 98304      DELL       666        0            0

[DELL@localhost lesson9]$

ipcrm

说明：ipcrm用于删除进程间通讯设施。用法与ipcs类似，不过要在ipcrm命令后面指定要删除通讯设施的标识符（xxxid）。
示例：

[DELL@localhost lesson9]$ ipcs -q

--------- 消息队列 -----------
键        msqid      拥有者  权限     已用字节数 消息
0x6602268c 98304      DELL       666        0            0

[DELL@localhost lesson9]$ ipcrm -q 98304
[DELL@localhost lesson9]$ ipcs -q

--------- 消息队列 -----------
键        msqid      拥有者  权限     已用字节数 消息

[DELL@localhost lesson9]$

共享内存：

共享内存是最快的IPC通讯形式，一旦这样的内存映射到共享它的进程的地址空间，这些进程间数据传递不再通过内核，即进程不需要再调用系统调用进入内核来传递信息，但共享内存没有内置同步与互斥操作。

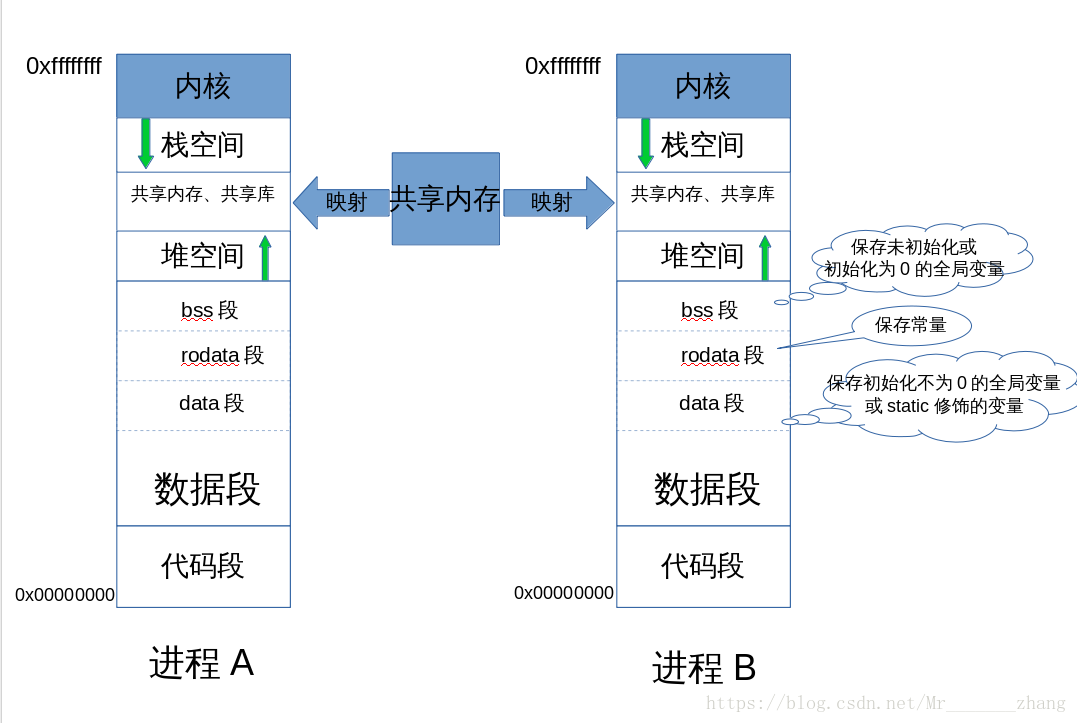

共享内存模型：
这里写图片描述
共享内存结构(shmid_ds{})，在/usr/include/linux/shm.h中：

struct shmid_ds {
    struct ipc_perm     shm_perm;   /* 保存权限和所有者 */
    int         shm_segsz;  /* 共享内存大小 */
    __kernel_time_t     shm_atime;  /* 最后一个进程映射此共享内存时间 */
    __kernel_time_t     shm_dtime;  /* 最后一个进程分离该共享内存的时间 */
    __kernel_time_t     shm_ctime;  /* 最后改变该共享内存的时间 */
    __kernel_ipc_pid_t  shm_cpid;   /* 创建该共享内存进程pid */
    __kernel_ipc_pid_t  shm_lpid;   /* 最后操作该共享内存的pid */
    unsigned short      shm_nattch; /* 映射该共享内存的进程总数 */
    unsigned short      shm_unused; /* compatibility */
    void            *shm_unused2;   /* ditto - used by DIPC */
    void            *shm_unused3;   /* unused */
};

下面介绍关于共享内存的几个系统调用：
创建共享内存：

#include <sys/ipc.h>
#include <sys/shm.h>

int shmget(key_t key, size_t size, int shmflg);

参数：
- key：关键字，通常由ftok()函数产生。
- size：共享内存大小。
- shmflg：类似于文件操作的mode
返回值：
失败返回-1，并设置errno，成功返回共享内存标识符。

映射共享内存：

#include <sys/types.h>
#include <sys/shm.h>

void *shmat(int shmid, const void *shmaddr, int shmflg);

参数：
- shmid：由shmget()返回的标识符。
- shmaddr：指定的映射的地址。
  1、为NULL时，由内核决定映射地址。
  2、不为NULL且shmflg不为SHM_RND时，则以shmaddr为映射地址。
  3、不为NULL且shmflg为SHM_RND时，则shmaddr向下取最近的SHMLBA整数倍处，即shmaddr = shmaddr - (shmaddr%SHMLBA)。
- shmflg：两个可能取值。
  1、SHM_RND：配合shmaddr一块使用。
  2、SHM_RDONLY：映射的共享内存以只读方式操作。
返回值：
成功返回映射后的首地址，失败返回-1，并设置errno。

分离共享内存：

#include <sys/types.h>
#include <sys/shm.h>

int shmdt(const void *shmaddr);

参数：
- shmaddr：由shmat()函数返回的指针。
返回值：
成功返回0，失败返回-1，并设置errno。

控制/删除共享内存：

#include <sys/ipc.h>
#include <sys/shm.h>

int shmctl(int shmid, int cmd, struct shmid_ds *buf);

参数：
- shmid：由shmget()返回的标识符。
- cmd：将要进行的命令，有三种取值如下：
  IPC_STAT：将buf指向的struct shmid_ds结构体中的字段设置为共享内存的当前关联值。即取出共享内存的当前关联值。
  IPC_SET：在进程有足够的权限的条件下，将共享内存当前的关联值设置为buf指向的struct shmid_ds结构体中的各字段。
  IPC_RMID：删除共享内存。
- buf：指向struct shmid_ds结构体的指针。
返回值：
成功返回0，失败返回-1，并设置errno。

实例代码：

comm.h

#ifndef __COMM_H_
#define __COMM_H_

#include<stdio.h>
#include<sys/types.h>
#include<sys/ipc.h>
#include<sys/shm.h>

#define PATHNAME "."
#define PROJ_ID 0x666

//创建共享内存
int CreateShm(size_t size);
//销毁共享内存
int DestroyShm(int shmid);
//获取共享内存
int GetShm(size_t size);

#endif //__COMM_H_

comm.c

#include"comm.h"

//依据flags的不同，创建或者打开共享内存。
static int CommShm(size_t size,int flags){
  key_t _key = ftok(PATHNAME,PROJ_ID);
  if(_key == -1){
    perror("ftok");
    return -1;
  }
  int shmid = shmget(_key,size,flags);
  if(shmid == -1){
    perror("shmget");
    return -2;
  }
  return shmid;
}

int CreateShm(size_t size){
  return CommShm(size,IPC_CREAT|IPC_EXCL|0666);
}
int DestroyShm(int shmid){
  int ret = shmctl(shmid,IPC_RMID,NULL);
  if(ret == -1){
    perror("shmctl");
  }
  return ret;
}
int GetShm(size_t size){
  return CommShm(size,IPC_CREAT);
}

client.c

#include"comm.h"

int main(){
  //获得共享内存
  int shmid = GetShm(4096);
  sleep(1);
  //将共享内存映射到进程的虚拟地址空间中。
  char *addr = shmat(shmid,NULL,0);
  sleep(2);
  int i = 0;
  while(i < 26){
    addr[i] = 'A'+i;
    i++;
    addr[i] = 0;
    sleep(1);
  }
  //分离共享内存
  shmdt(addr);
  sleep(2);
  return 0;
}

server.c

#include"comm.h"


int main(){
  //创建共享内存
  int shmid = CreateShm(4096);
  //将共享内存映射到进程的虚拟地址空间。
  char *addr = shmat(shmid,NULL,0);
  sleep(2);
  int i = 0;
  while(i++ < 26){
    printf("client# %s\n",addr);
    sleep(1);
  }
  //分离共享内存
  shmdt(addr);
  sleep(2);
  //删除共享内存。
  DestroyShm(shmid);
  return 0;
}

Makefile

.PHONY:all
all:client server

client:client.c comm.c
        gcc $^ -o $@
server:server.c comm.c
        gcc $^ -o $@


.PHONY:cl
cl:
        rm -f server client

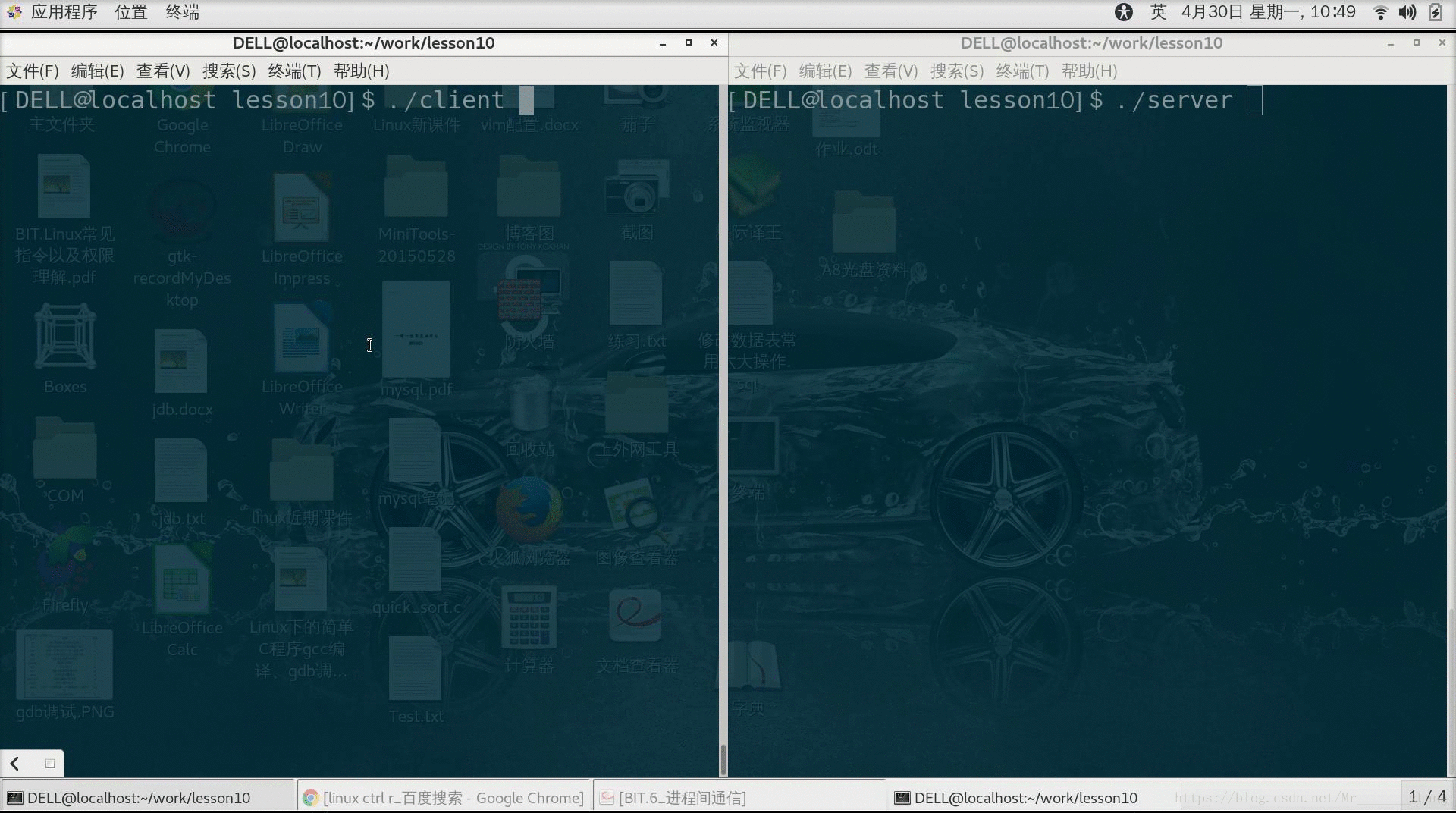

结果演示：

这里写图片描述
注：以Ctrl+c关闭程序时，第二次运行前需要ipcrm命令删除上一次创建的共享内存。
