本文介绍了如何用数组实现自由树数据结构，包括树的基本概念、相关术语和操作，如添加、删除节点以及遍历。文章通过示例展示了数组实现的自由树，并列举了所需实现的主要功能。
在之前我们学习了数组和链表等线性结构的数据类型，今天来了解一下非线性结构的数据类型树（一对多）。树形结构在我们日常生活中经常会用到，比如我们的论文目录、部门人员结构图和计算机系统的文件结构等等。它和一般的线性结构相比更具有层次性，它的功能比线性数据结构的功能更强大。因此作者这篇文章介绍一下怎样用数组实现一个自由树。
先从网上搜集一下树的相关定义和属性特点：
解释
树状图是一种数据结构，它是由n（n>=1）个有限结点组成一个具有层次关系的集合。把它叫做“树”是因为它看起来像一棵倒挂的树，也就是说它是根朝上，而叶朝下的。它具有以下的特点：
每个结点有零个或多个子结点；没有父结点的结点称为根结点；每一个非根结点有且只有一个父结点；除了根结点外，每个子结点可以分为多个不相交的子树
定义
树（tree）是包含n（n>=0）个结点的有穷集，其中：
（1）每个元素称为结点（node）；
（2）有一个特定的结点被称为根结点或树根（root）。
（3）除根结点之外的其余数据元素被分为m（m≥0）个互不相交的集合T1，T2，……Tm-1，其中每一个集合Ti（1<=i<=m）本身也是一棵树，被称作原树的子树（subtree）。
树也可以这样定义：树是由根结点和若干颗子树构成的。树是由一个集合以及在该集合上定义的一种关系构成的。集合中的元素称为树的结点，所定义的关系称为父子关系。父子关系在树的结点之间建立了一个层次结构。在这种层次结构中有一个结点具有特殊的地位，这个结点称为该树的根结点，或称为树根。
我们可以形式地给出树的递归定义如下:
单个结点是一棵树，树根就是该结点本身。
设T1,T2,..,Tk是树，它们的根结点分别为n1,n2,..,nk。用一个新结点n作为n1,n2,..,nk的父亲，则得到一棵新树，结点n就是新树的根。我们称n1,n2,..,nk为一组兄弟结点，它们都是结点n的子结点。我们还称T1,T2,..,Tk为结点n的子树。
空集合也是树，称为空树。空树中没有结点。
相关术语
节点的度：一个节点含有的子树的个数称为该节点的度；
叶节点或终端节点：度为0的节点称为叶节点；
非终端节点或分支节点：度不为0的节点；
双亲节点或父节点：若一个节点含有子节点，则这个节点称为其子节点的父节点；
孩子节点或子节点：一个节点含有的子树的根节点称为该节点的子节点；
兄弟节点：具有相同父节点的节点互称为兄弟节点；
树的度：一棵树中，最大的节点的度称为树的度；
节点的层次：从根开始定义起，根为第1层，根的子节点为第2层，以此类推；
树的高度或深度：树中节点的最大层次；
堂兄弟节点：双亲在同一层的节点互为堂兄弟；
节点的祖先：从根到该节点所经分支上的所有节点；
子孙：以某节点为根的子树中任一节点都称为该节点的子孙。
森林：由m（m>=0）棵互不相交的树的集合称为森林；
看完上面一大堆的专业术语介绍自后，在你的脑海里应该有一个大概的模型了，但可能还不够清晰，下面我们用一张图来帮助我们理解一下。

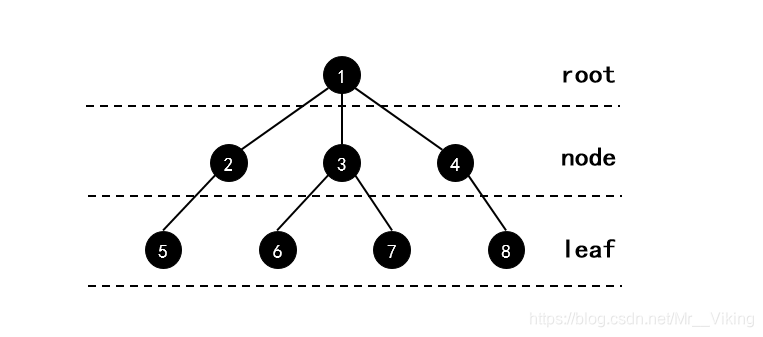

树形结构示意图
这张图片就表示了一颗自由树的一种形态，如果我们把这张图旋转180°，那么这各结构就接近像我们生活中的一棵树，在树的底端是树的根和主干，然后往上就是树的主干长出的树的枝条，枝条之间是没有交叉关系的，都是从主干中独立出去的一部分，再往上就是树的叶子了。
我们今天学习的这个树形结构同样可以用这些名词来描述，只不过我们学习的这个树形结构是倒过来的，在它的顶端是它的根（图中的1号节点就是根节点），一个树形结构最多只能有一个根（它可以没有根，没有根的树我们称之为空树），根下面可以有0-n个节点（2、3、4号节点都属于根的子节点），每个节点下面又可以有0-n个子节点...没有子节点的节点我们称之为叶子（5、6、7、8均属于叶子节点），因为它已经是最顶层了。另外除了根之外，树形结构的其余节点或叶子都有且只有一个父节点。
在树形结构中每个节点到根节点之间都只有唯一一条路径。
添加新节点操作：往树形结构中添加新的节点时需要指定其父节点是谁。

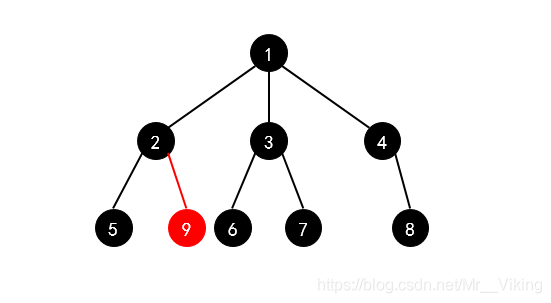

添加新节点示意图
图中红色9号为新添加的节点，它指定的父节点为2号节点，因此添加后9号节点连在2号节点下面。
删除节点操作：若删除的节点为叶子节点，则只删除它本身，否则会删除该节点及其所有子孙节点，若删除的节点为根节点，则删除整棵树。

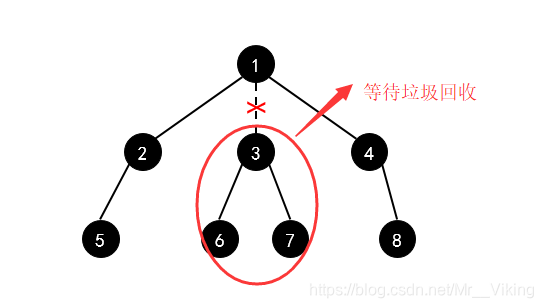

删除节点示意图
图中删除的是3号节点，所以3号节点及其子节点6号和7号都将被删除。
遍历操作：找出图中所有的节点到根节点的路径，并找到所有节点。

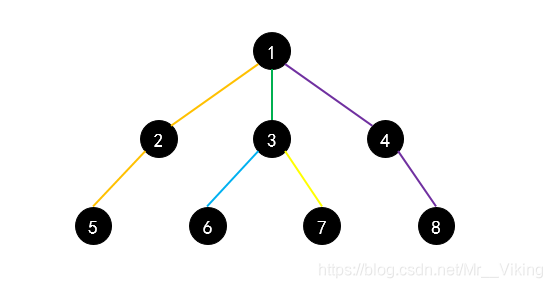

遍历节点示意图
实现
在理论学习了树形结构的相关特点之后我们现在用代码来实现一下。
树的实现有两种方式：
- 数组
- 链表
今天这篇文章将介绍怎样用数组实现自由树。
先整理一下需求：
- 我们需要创建一棵树
- 可以实现往树中添加新的节点
- 可以实现删除树中的某节点及其子节点
- 可以返回树的深度
- 可以遍历树中的所有节点
- 可以返回一个节点的父节点
- 可以返回一个节点下面的所有子节点
暂时我们就先完成这7条需求；
话不多说，上代码：
package dataStructure;
import java.util.ArrayList;
import java.util.List;
/**
* Created by Viking on 2019/4/22
*/
public class MyArrayTree<E> {
private static final int DEFAULT_SIZE=20;
private int size;
private Node<E>[] nodes;
private int nodeNum;
@SuppressWarnings("unchecked")
public MyArrayTree(E data){
size = DEFAULT_SIZE;
nodes = new Node[size];
nodes[0] = new Node<>(data,-1);
nodeNum++;
}
@SuppressWarnings("unchecked")
public MyArrayTree(E data,int capacity){
size = capacity;
nodes = new Node[size];
nodes[0] = new Node<>(data,-1);
nodeNum++;
}
/**
* 添加新节点
*/
public Node<E> addNode(E data,Node parent){
for (int i=0;i<size;i++){
if (null==nodes[i]) {
nodes[i] = new Node<>(data, pos(parent));
nodeNum++;
return nodes[i];
}
}
throw new RuntimeException("该树已满,无法添加新节点");
}
/**
* 删除节点及其所有子节点
*/
public void remove(Node node){
while (children(node).size()>0){
for (Node child : children(node)){
remove(child);
}
}
for (int i=0;i<nodes.length;i++){
if (nodes[i]!=null&&nodes[i]==node){
nodes[i]=null;
size--;
}
}
}
public List<String> list(){
return list(getRoot());
}
public List<String> list(Node root){
return list(new ArrayList<>(),"",root);
}
/**
* 遍历
*/
private List<String> list(List<String>list,String index,Node root){
List<Node<E>> children = children(root);
list.add(index+root.data);
while (children.size()>0){
for (Node node : children){
list = list(list,index+"\t",node);
}
children.clear();
}
return list;
}
public boolean isEmpty(){
return nodeNum==0;
}
public Node<E> getRoot(){
return nodes[0];
}
public Node<E> getParent(Node node){
return nodes[node.parent];
}
/**
* 列出所有的子节点
*/
public List<Node<E>> children(Node node){
List<Node<E>> list = new ArrayList<>();
for (int i=0;i<size;i++){
if (null!=nodes[i]&&nodes[i].parent==pos(node))
list.add(nodes[i]);
}
return list;
}
/**
* 树的深度
*/
public int deep(){
int max = 0;
for (int i = 0;i<size&&nodes[i]!=null;i++){
int deep = 1;
int p = nodes[i].parent;
while(-1!=p&&nodes[p]!=null){
p = nodes[p].parent;
deep++;
}
if (deep>max) max = deep;
}
return max;
}
private int pos(Node node){
for (int i=0;i<size;i++){
if (nodes[i]==node) return i;
}
return -1;
}
public static class Node<T>{
T data;
int parent;
public Node(T data ,int parent){
this.data = data;
this.parent = parent;
}
}
}
编写一个测试类：
import dataStructure.MyArrayTree;
import java.util.List;
/**
* Created by Viking on 2019/4/22
* 测试自定义实现的树形结构
*/
public class TestMyTree {
public static void main(String[] args) {
MyArrayTree<String> tree = new MyArrayTree<>("root");
System.out.println("Before add node:"+tree.deep());
MyArrayTree.Node<String> node = tree.addNode("node", tree.getRoot());
System.out.println("After add node:"+tree.deep());
MyArrayTree.Node<String> root = tree.getRoot();
List<MyArrayTree.Node<String>> children = tree.children(root);
tree.addNode("Children",children.get(0));
System.out.println("After children node:"+tree.deep());
tree.remove(tree.children(children.get(0)).get(0));
System.out.println("After remove node:"+tree.deep());
MyArrayTree.Node<String> left = tree.addNode("left", root);
MyArrayTree.Node<String> right = tree.addNode("right", root);
tree.addNode("grandson1OfLeft",left);
tree.addNode("grandson2OfLeft",left);
tree.addNode("grandson1OfRight",right);
tree.addNode("grandson2OfRight",right);
MyArrayTree.Node<String> childOfNode = tree.addNode("childOfNode", node);
tree.addNode("childOfNodes'child",childOfNode);
List<String> list = tree.list();
for (String data : list){
System.out.println(data);
}
System.out.println("----------------------------------");
List<String> list1 = tree.list(node);
for (String data : list1){
System.out.println(data);
}
}
}
测试结果：
Before add node:1
After add node:2
After children node:3
After remove node:2
root
node
childOfNode
childOfNodes'child
left
grandson1OfLeft
grandson2OfLeft
right
grandson1OfRight
grandson2OfRight
----------------------------------
node
childOfNode
childOfNodes'child
