4. 如何读写区域(Region)和轮廓(XLD)



由于在图像处理过程中，我们通常希望 将感兴趣的区域 保存到本地硬盘，以方便程序的调取，所以我们需要知道如何读写区域及轮廓。



1. 读写区域(Region)



* 如何将图像上的一些区域 从硬盘中读取出来 或 写入到硬盘中



* 从硬盘中读取出来
* 将 C:/Users/Administrator/Desktop/halcon-笔记文件夹中的 ReadRegion.hobj 文件中的内容读入到变* 量 Region 中
* 参数1：输出参数； 参数2：输入参数
read_region (Region, 'C:/Users/Administrator/Desktop/halcon-笔记/ReadRegion.hobj')

* 写入到硬盘中
* 将 Region 变量中的内容写入到 C:/Users/Administrator/Desktop/halcon-笔记/WriteRegion.hobj 文件中
* 参数1：输入参数； 参数2：输入参数
write_region (Region, 'C:/Users/Administrator/Desktop/halcon-笔记/WriteRegion.hobj')

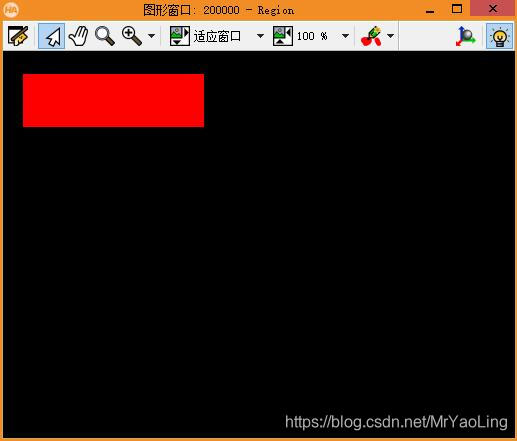

从 ReadRegion.hobj 文件中读取到的区域如图 1.1 所示

从 ReadRegion.hobj 文件中读取到的区域标题

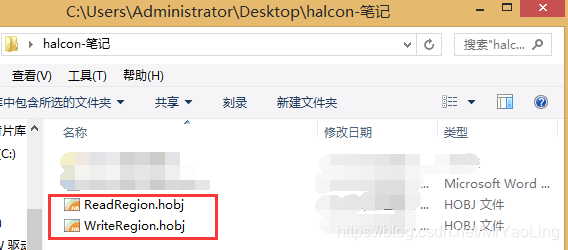

C:/Users/Administrator/Desktop/halcon-笔记 文件夹中最终会生成 WriteRegion.hobj 文件，如图 1.2 所示

图 1.2 对应文件夹下生成的 writeRegion.hobj 文件



2. 读写轮廓(XLD)

* 如何将图像上的一些轮廓 写入到硬盘中 或 从硬盘中读取出来

* 读取一张名字为 fabrik 的单通道图像(灰度图)
read_image (Image, 'fabrik')

* 功能： 提取亚像素精度的边缘
* 参数1：需提取亚像素轮廓的图像；参数2：返回亚像素精度的XLD轮廓
* 参数3：滤波器的选择；
* 参数4：若使用'canny'滤波器,则 Alpha 参数值越大，滤波器的大小就会变大，从而遗漏了边缘细节部分的处理；其他滤波器则
* 正好相反，滤波器的大小跟 Alpha 值的大小成反比关系; Alpha 值越小，平滑越强大，会减少边缘细节
edges_sub_pix (Image, Edges, 'canny', 0.5, 20, 40)

* 将 xld 轮廓以 dxf 格式写入文件
write_contour_xld_dxf (Edges, 'Coutour.dxf')


* 从 dxf 文件中读取 xld 轮廓
* 参数5： DxfStatus 为读取到的轮廓的数量
read_contour_xld_dxf (Contours, 'Coutour.dxf', [], [], DxfStatus)

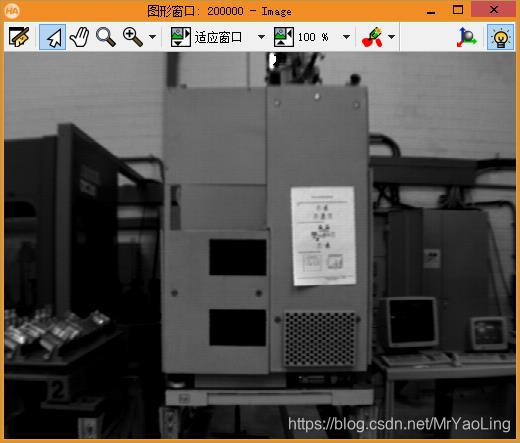

图 1.3 所示为读入的图像：

图1.3 读入名字为 fabrik 的图像

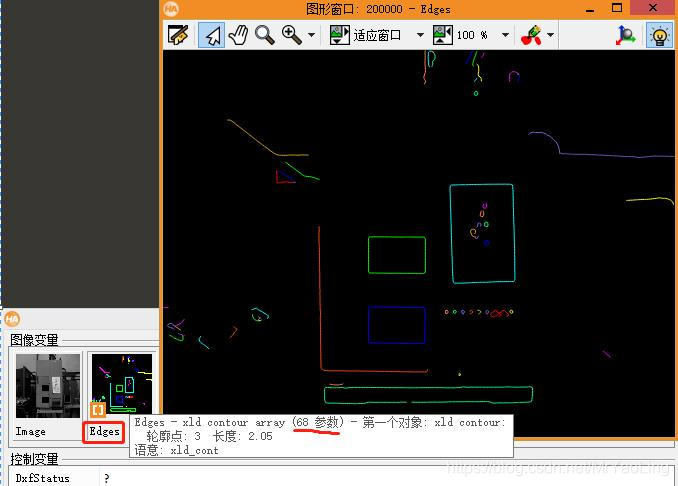

进行 edges_sub_pix() 后的边缘图，如图1.4 所示：

图1.4  edges_sub_pix() 后的轮廓图

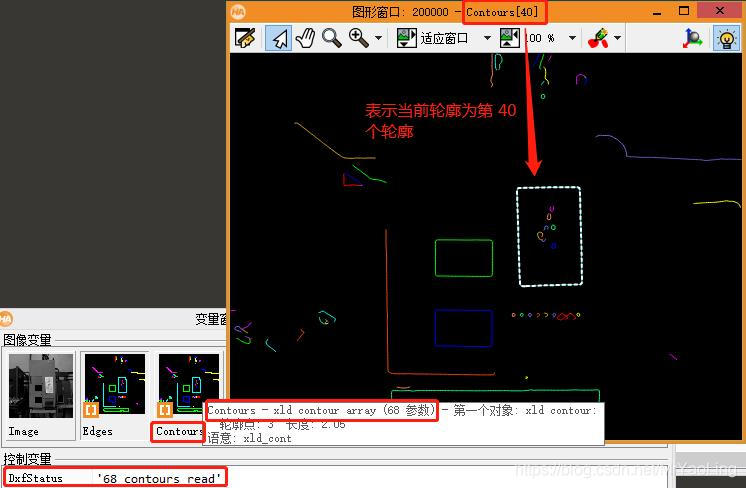

从 dxf 文件中读取到的 xld 轮廓以及轮廓数，如图 1.5 所示，DxfStatus 变量中的个数与图1.4中检测到的轮廓个数一致

图1.5 从 dxf 文件中读取到的 xld 轮廓以及轮廓数
