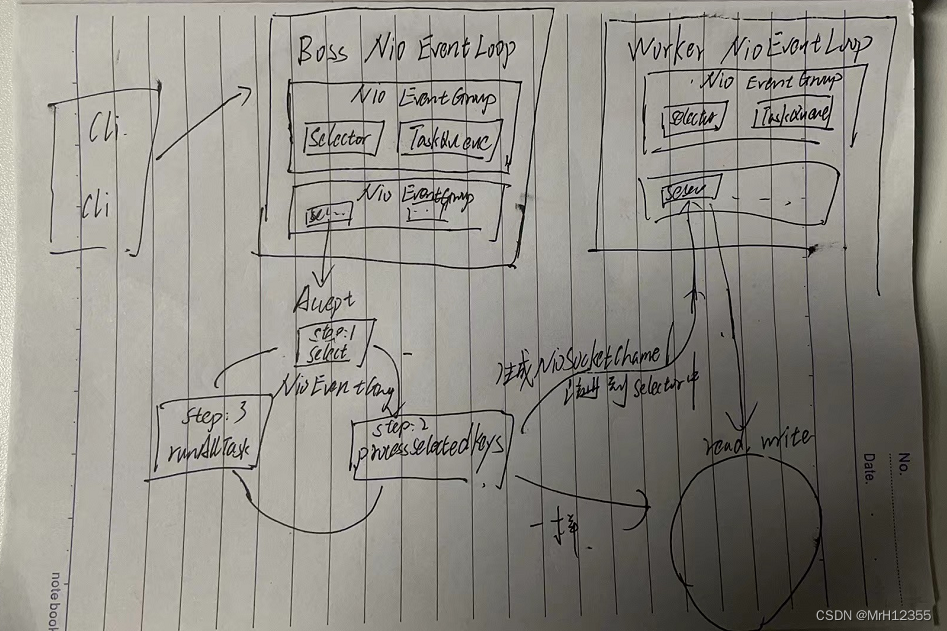

Netty的主从架构模型--详细版本



1) Netty抽象出两组线程池 BossGroup 专门负责接收客户端的连接,WorkerGroup 专门负责网络的读写

2) BossGroup 和 WorkerGroup 类型都是 NioEventLoopGroup

3) NioEventLoopGroup 相当于一个事件循环组, 这个组中含有多个事件循环 ，每一个事件循环是 NioEventLoop

4) NioEventLoop 表示一个不断循环的执行处理任务的线程， 每个NioEventLoop 都有一个selector , 用于监听绑定在其上的socket的网络通讯

5) NioEventLoopGroup 可以有多个线程, 即可以含有多个NioEventLoop

6)每个Boss NioEventLoop 循环执行的步骤有3步

1.轮询accept 事件

2.处理accept 事件 , 与client建立连接 , 生成NioScocketChannel , 并将其注册到某个worker NIOEventLoop 上的 selector

3.处理任务队列的任务 ， 即 runAllTasks

7) 每个 Worker NIOEventLoop 循环执行的步骤

1.轮询read, write 事件

2.处理i/o事件， 即read , write 事件，在对应NioScocketChannel 处理

3.处理任务队列的任务 ， 即 runAllTasks

8) 每个Worker NIOEventLoop 处理业务时，会使用pipeline(管道), pipelin中包含了 channel , 即通过pipeline 可以获取到对应通道, 管道中维护了很多的 处理器
