时钟系统、GPIO【7天物联网 DAY3笔记】

原创 已于 2022-05-12 19:17:24 修改 · 648 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #物联网 #stm32

于 2022-05-12 13:21:51 首次发布
这篇博客介绍了STM32的时钟系统，包括HSE、HSI、LSI和LSE四种时钟源，并详细讲解了如何通过cubeMX配置时钟。接着，文章讨论了STM32的GPIO，包括GPIO的工作模式和引脚配置，以及在实际应用中如何进行按键输入的消抖处理。

学习笔记：百问网 7天物联网智能家居实战训练营

文章目录

时钟系统

HSE（高速外部时钟）（High Speed External Clock）

HSI（高速内部时钟）（High Speed Internal Clock）

LSI（低速内部时钟）（Low Speed Internal Clock）

LSE（低速外部时钟）（Low Speed External Clock）

外部时钟在芯片的边界，需要外接电路才能正常工作

内部时钟在芯片内部，可以直接使用

image-20220512094756320

频率除以2

image-20220512094803884

长端输入，短端输出，两个输入通过PLLSRC的选择，输出一个

image-20220512094810544

起倍频器的作用

通过cubeMX配置时钟

  1. STM32时钟树

image-20220512100507925

两个外部时钟的频率是暗的，没有配置。

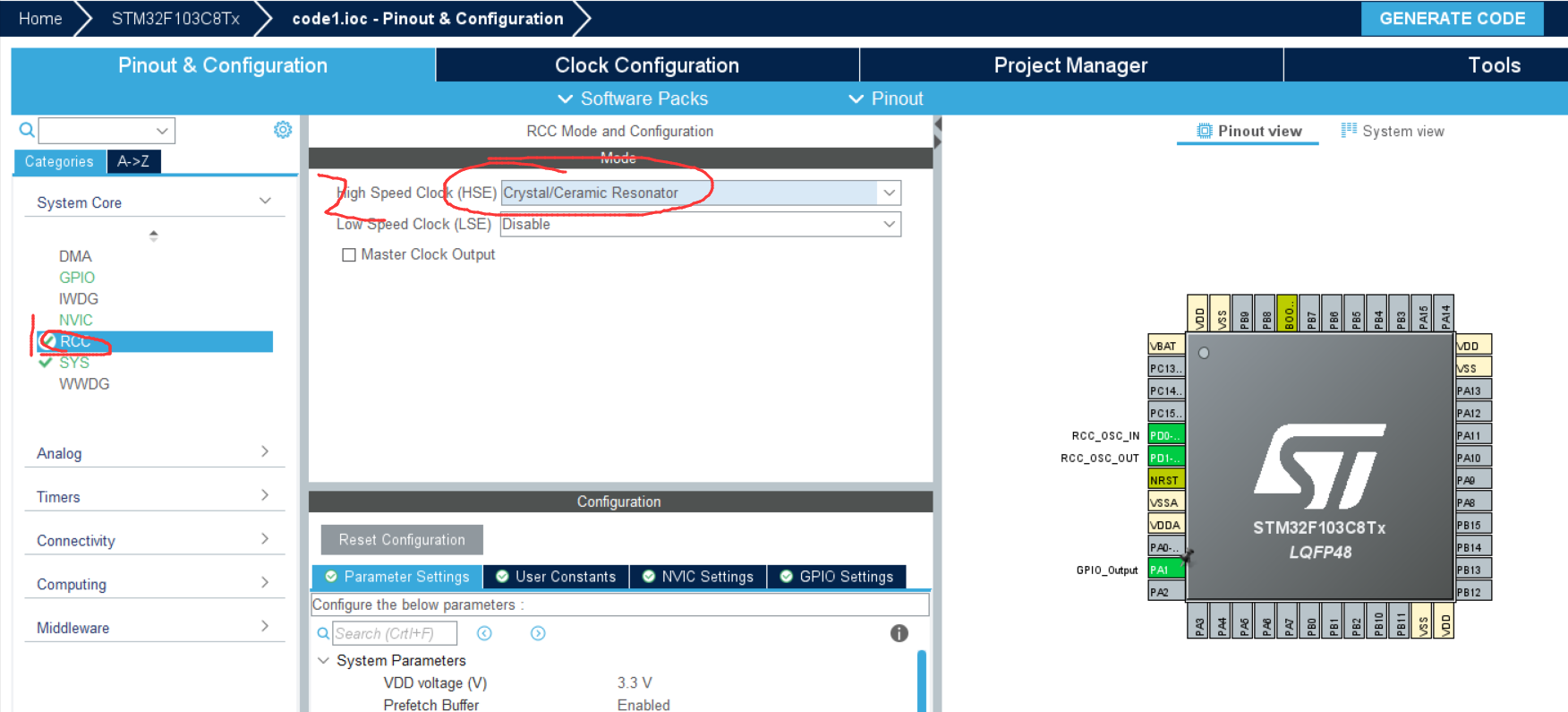

  1. 选择RCC，把HSE设置为晶振/陶瓷谐振器，OSC_IN、OSC_OUT两个引脚被配置为晶振功能的引脚

image-20220512100632436

  1. 配置一下时钟树，然后生成工程文件
