【工具使用系列】UML建模工具PlantUML

最新推荐文章于 2025-11-13 12:58:53 发布

原创最新推荐文章于 2025-11-13 12:58:53 发布 · 3.4k 阅读

CC 4.0 BY-SA版权

PlantUML是开源工具，能用纯文本语言创建UML图表，使用Graphviz布置图表，还帮助盲人使用UML。其稳定版本为1.2019.5，编程语言是Java，支持多操作系统。可生成多种格式图片，有活动图等示例。

PlantUML是一个开源工具，允许用户使用纯文本语言创建UML图表。 PlantUML的语言是特定于域的语言的示例。它使用Graphviz软件来布置其图表。它已被用于允许盲人学生使用UML。 PlantUML还帮助盲人软件工程师设计和阅读UML图表。

基本信息列表

软件类型：UML 建模
稳定版本：1.2019.5（发布时间：2019.05.30）
编程语言：Java
操作系统：Linux,macOS,Microsoft Windows
许可协议：GNU通用公共许可证（GNU GPL）
源码仓库：https://github.com/plantuml/plantuml

支持绘图类型列表

类别	组成
UML图	时序图、用例图、类图、活动图、组件图、状态图、对象图、部署图、定时图
非UML图	线框图形界面、架构图、规范和描述语言 (SDL)、Ditaa diagram、甘特图、思维导图、 Work Breakdown Structure diagram、以 AsciiMath 或 JLaTeXMath 符号的数学公式

使用CMD命令生成PNG,SVG或者LaTeX格式的图片。此外，针对时序图可以生成ASCII艺术图。

示例

快速入门

活动图（activity diagram）

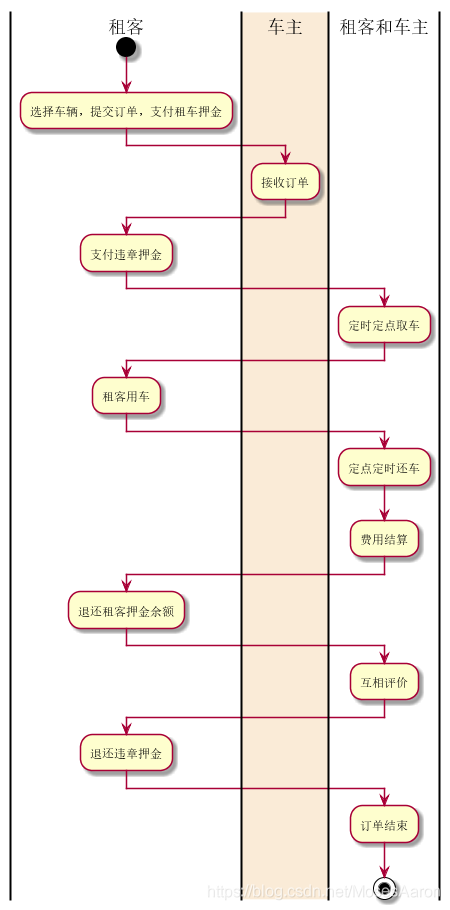

简单示例：租车APP流程

@startuml
|租客|
start
:选择车辆，提交订单，支付租车押金;
|#AntiqueWhite|车主|
:接收订单;
|租客|
:支付违章押金;
|租客和车主|
:定时定点取车;
|租客|
:租客用车;
|租客和车主|
:定点定时还车;
:费用结算;
|租客|
:退还租客押金余额;
|租客和车主|
:互相评价;
|租客|
:退还违章押金;
|租客和车主|
:订单结束;
stop
@enduml

更多资料，请访问：

PlantUML官方网站
