WinForm中Chart控件使用

对于Chart这个图表控件，知道它但是没有怎么用过，所以今天记录并分享给大家（我这边做的是折线图）。

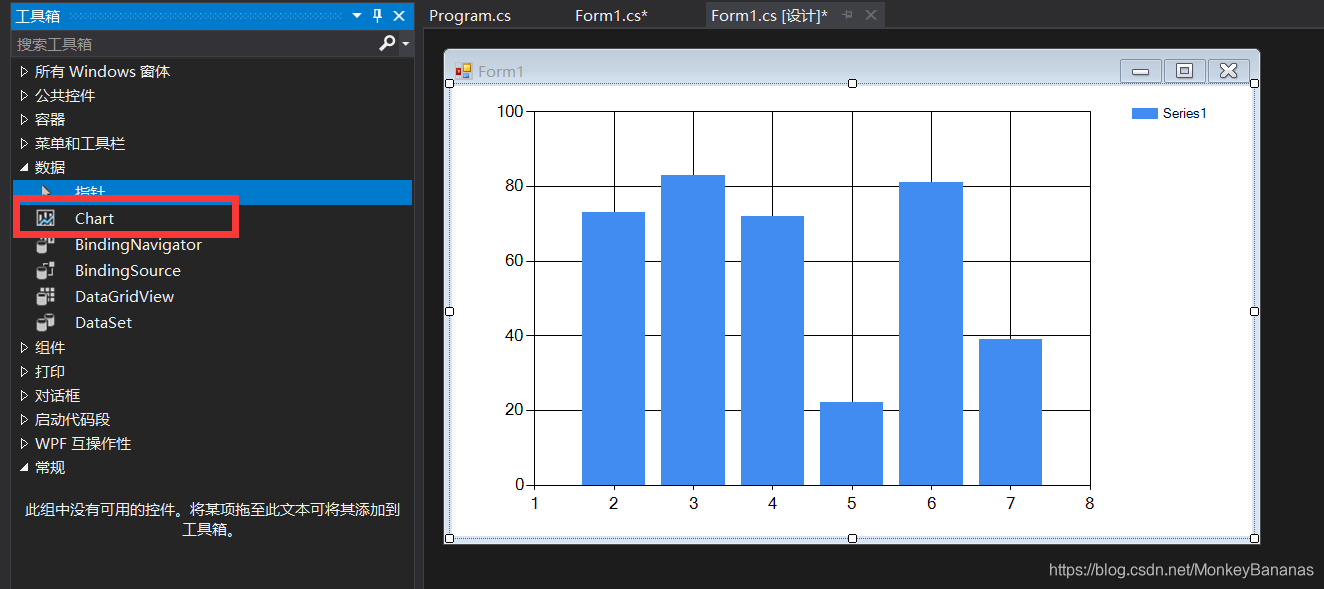

一.先建一个WinForm项目，然后拖一个Chart控件，如下图：

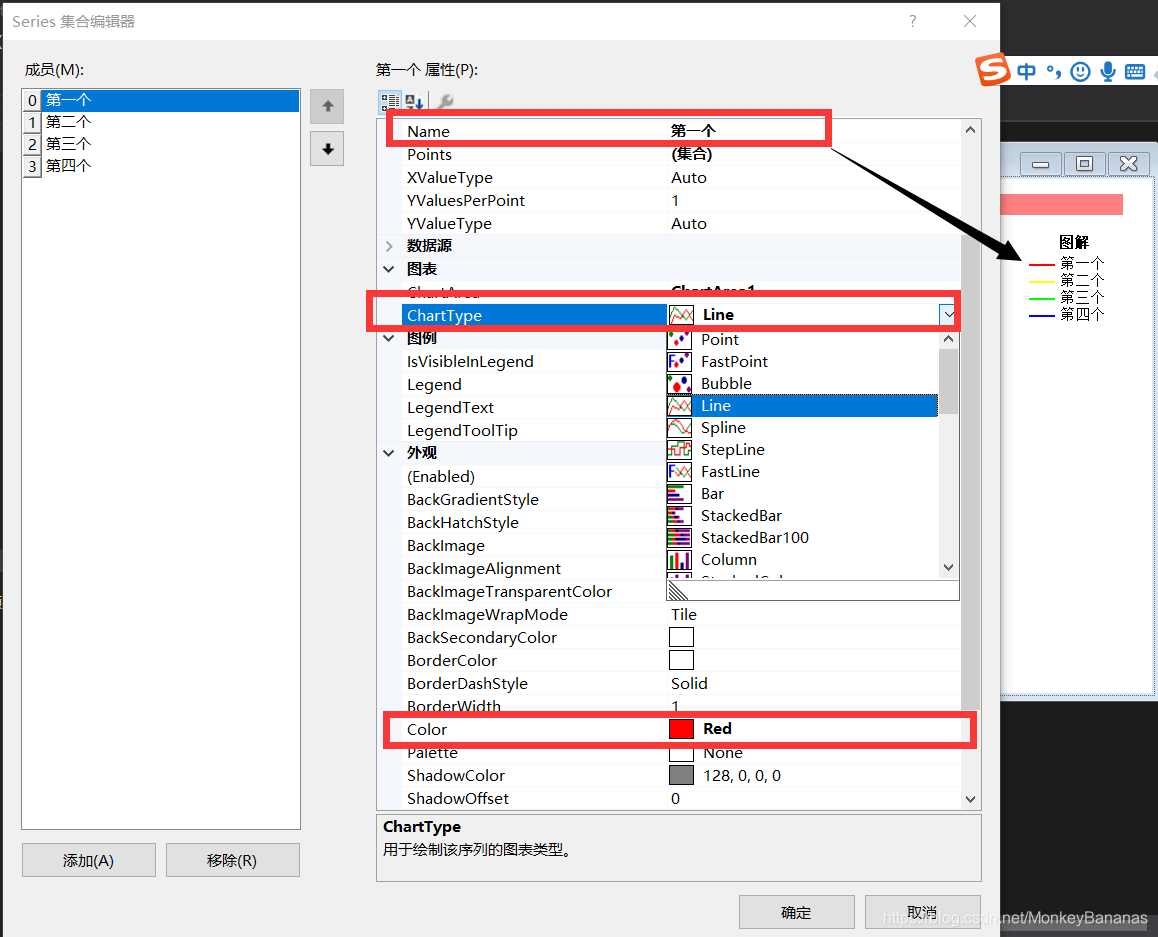

 二.给Chart控件的Series属性添加集合，因为我这边要做四条折线，所以我就添加了四个，大家根据自身需求添加。

这里面的属性的话，我感觉比较重要就这两个。

（一）CharType属性：因为我用的是折线，所以我选择Line，它里面还有很多大家可以去研究一下。

（二）Color属性：数据点颜色（我选择的折线图，也就是折线的颜色）。

（三）Name属性：这边写好这个图表的名称，右边会对应生成图表图例，会结合上面你选择的Color和Name生成。

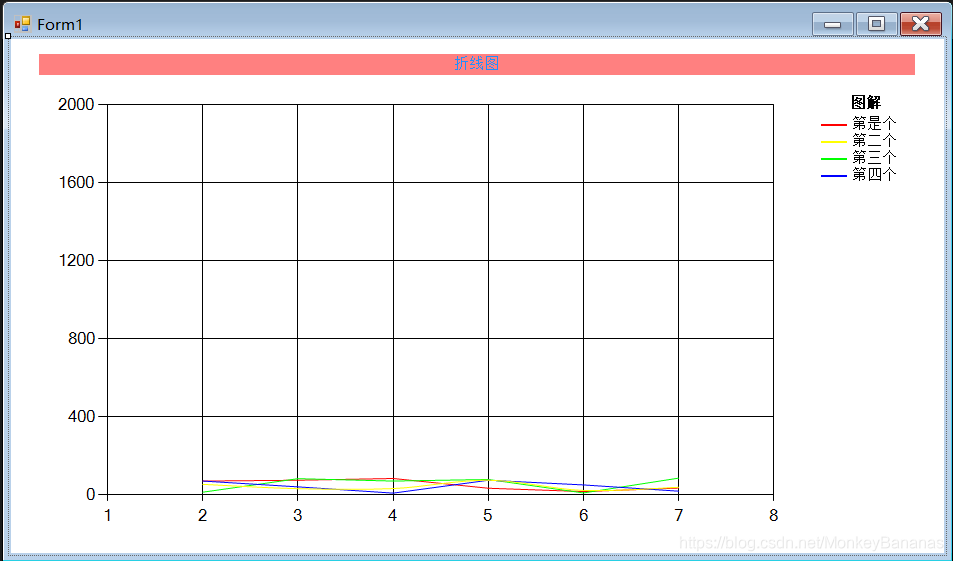

都弄好后如下图：

三. 下面就可以绑定数据源了，代码如下：

因为我有四个折线图，所以说每一个节点处需要对应四个数据，这边我用了一个实体类（XyLocationModel），如下：

    public class XyLocationModel
    {
        /// <summary>
        /// 第一个
        /// </summary>
        public int ACount { get; set; }

        /// <summary>
        /// 第二个
        /// </summary>
        public int BCount { get; set; }

        /// <summary>
        /// 第三个
        /// </summary>
        public int CCount { get; set; }

        /// <summary>
        /// 第四个
        /// </summary>
        public int DCount { get; set; }
    }

    public partial class Form1 : Form
    {
        public List<XyLocationModel> list = new List<XyLocationModel>();

        public Form1()
        {
            InitializeComponent();
            //初始化数据源
            Random rd = new Random();

            //我这边是循环30次并给随机数（偷懒），得到我们需要给图表绑定的数据源list
            for (int i = 0; i < 30; i++)
            {
                XyLocationModel xy = new XyLocationModel();
                xy.ACount = rd.Next(0, 500);
                xy.BCount = rd.Next(0, 500);
                xy.CCount = rd.Next(0, 500);
                xy.DCount = rd.Next(0, 500);

                list.Add(xy);
            }
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            //循环绑定数据源
            for (int i = 0; i < list.Count(); i++)
            {
                //分别给四个图表添加节点，X轴我就是从1开始
                chart1.Series[0].Points.AddXY(i + 1, list[i].ACount);
                chart1.Series[1].Points.AddXY(i + 1, list[i].BCount);
                chart1.Series[2].Points.AddXY(i + 1, list[i].CCount);
                chart1.Series[3].Points.AddXY(i + 1, list[i].DCount);
            }
        }
    }

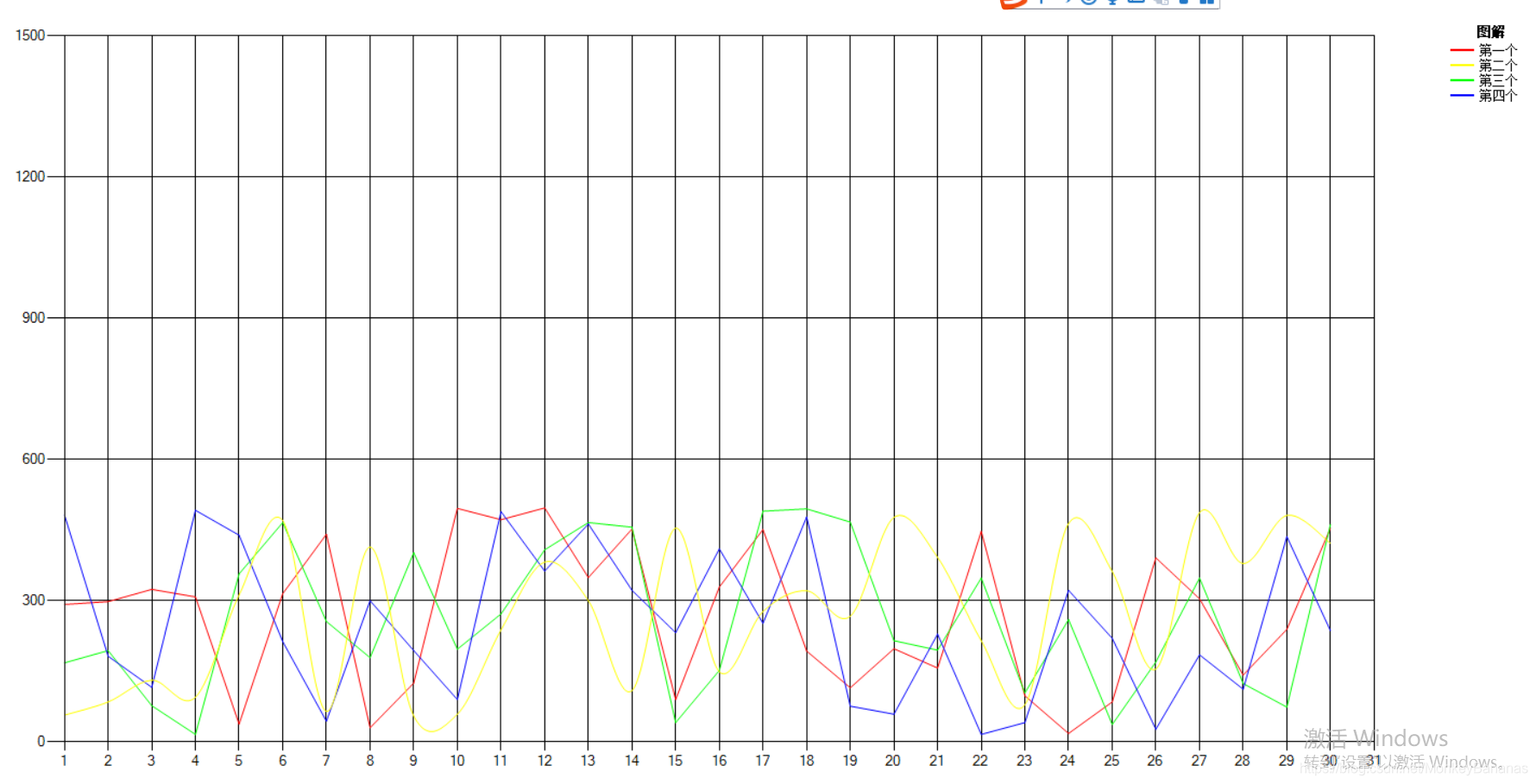

完成后可以看结果了，如图：



 最后就是，一些属性的问题，自己用到感觉比较重要的。

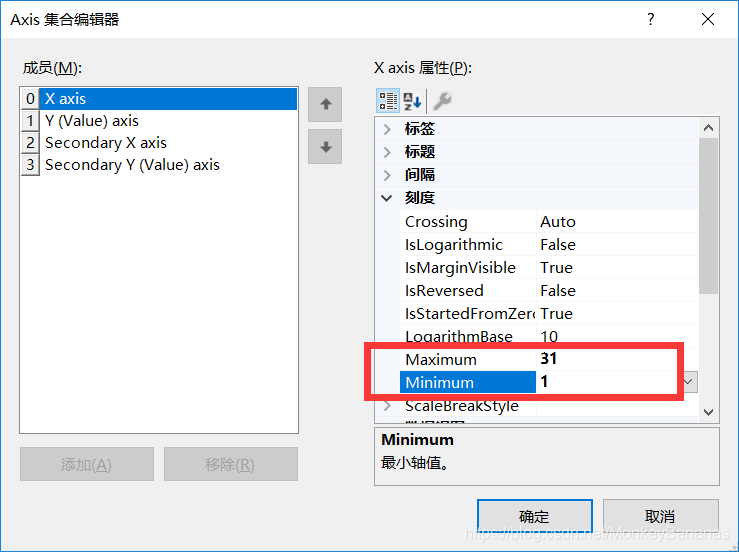

Chart控件——>ChartArea属性——>轴下面的Axes——>X axis——>刻度——>Maximun和Minimum（设置X轴刻度最大和最小值）像我做的就是Maximun为31、Minimun为1；

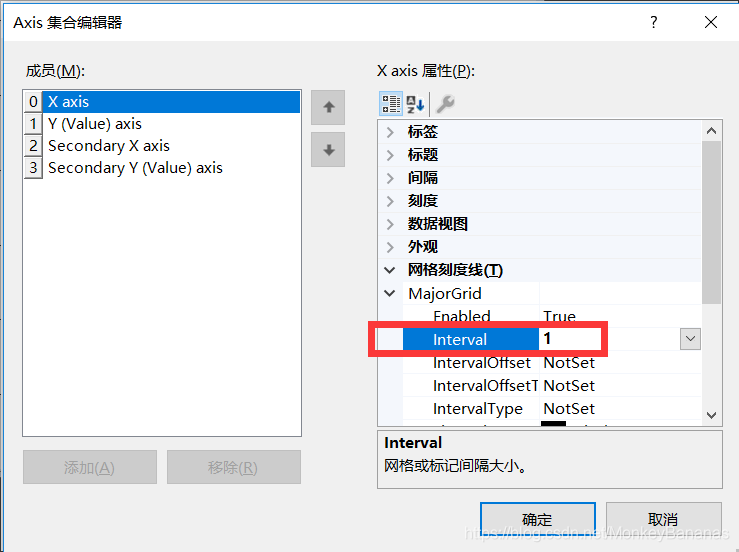

Chart控件——>ChartArea属性——>轴下面的Axes——>X axis——>网格刻度线——>MajorGrid——>Interval（网络或标记间隔大小）默认是Auto这样刻度会自动给你分配

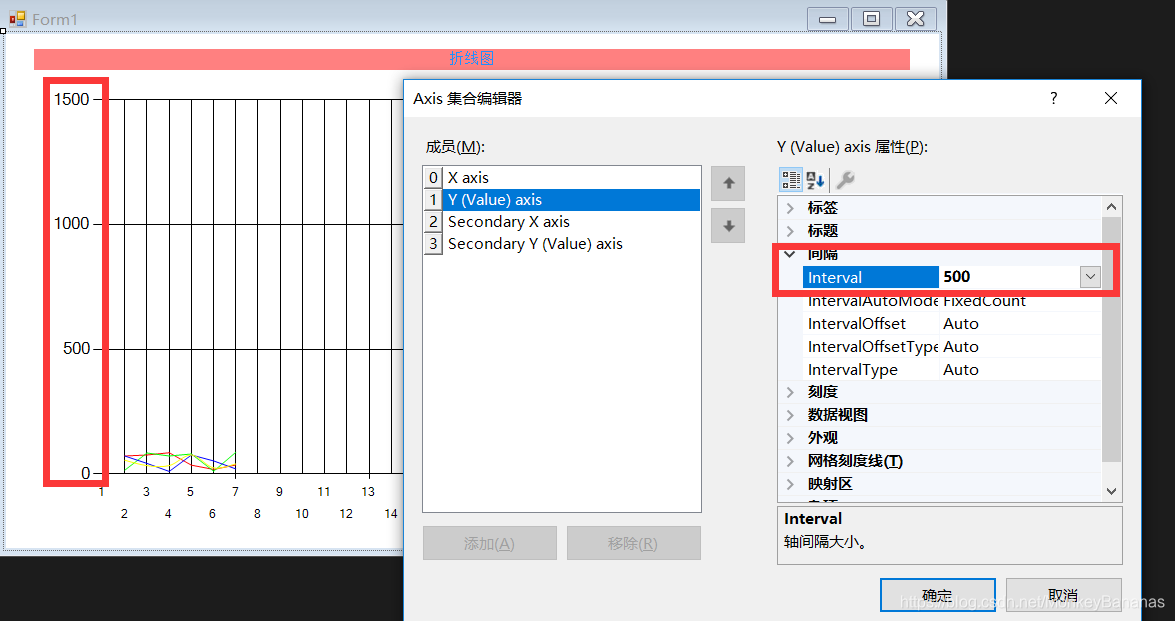

Chart控件——>ChartArea属性——>轴下面的Axes——>X axis——>间隔——>Interval（轴间隔大小）默认是Auto这样间隔会自动给你分配 ，下图我Y轴间隔设置了500，它的Y轴就每500间隔一次。
